在今天的科技世界里，有一种机器比原子弹还要稀有，全球只有三个国家能掌握它的核心技术，它就是光刻机。这台设备是制造微芯片的关键，几乎所有高科技产品——从手机到电脑，从汽车到导弹，都离不开它。有人可能会问，为什么光刻机比原子弹还难制造，原子弹的技术不是更复杂吗？

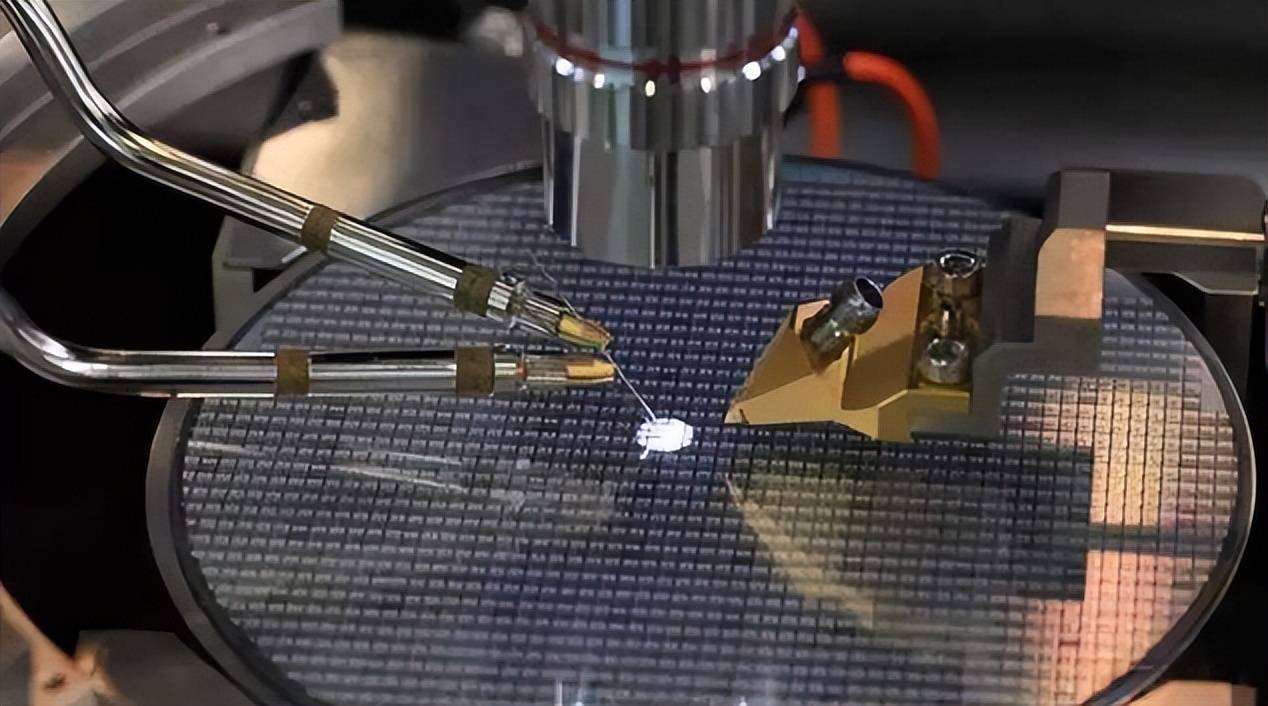

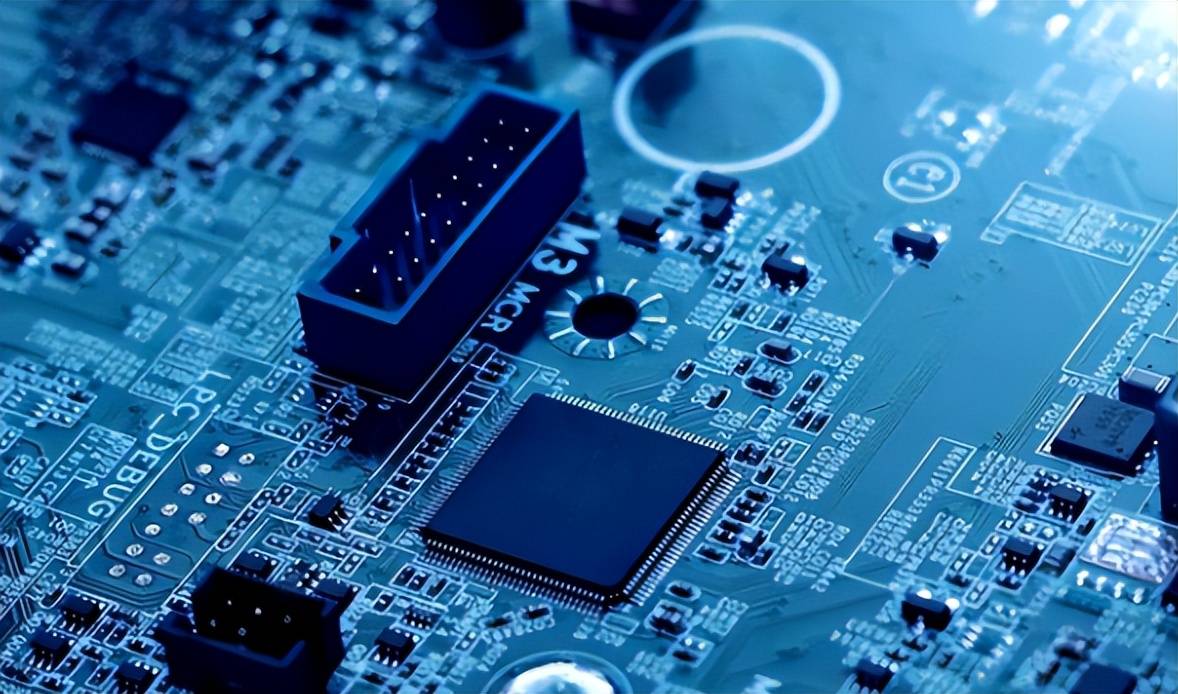

其实，光刻机是半导体芯片制造的核心工具。芯片，也就是我们常说的集成电路，里面密布着成千上万微小的电子元件，这些元件协同工作，才能让我们的手机运行程序，电脑执行任务。

光刻机的作用，就是将设计好的电路图案精准地“刻”在硅片上，而这一过程需要极高的精度——达到纳米级别（1纳米等于十亿分之一米）。比起人眼可以看到的东西，这个尺度几乎是不可想象的。这个过程听起来简单，但实际操作却非常复杂。光刻机需要用特殊的光线，通过一个掩膜（上面刻有电路图案的模板），把图案投射到涂有光敏材料的硅片上。

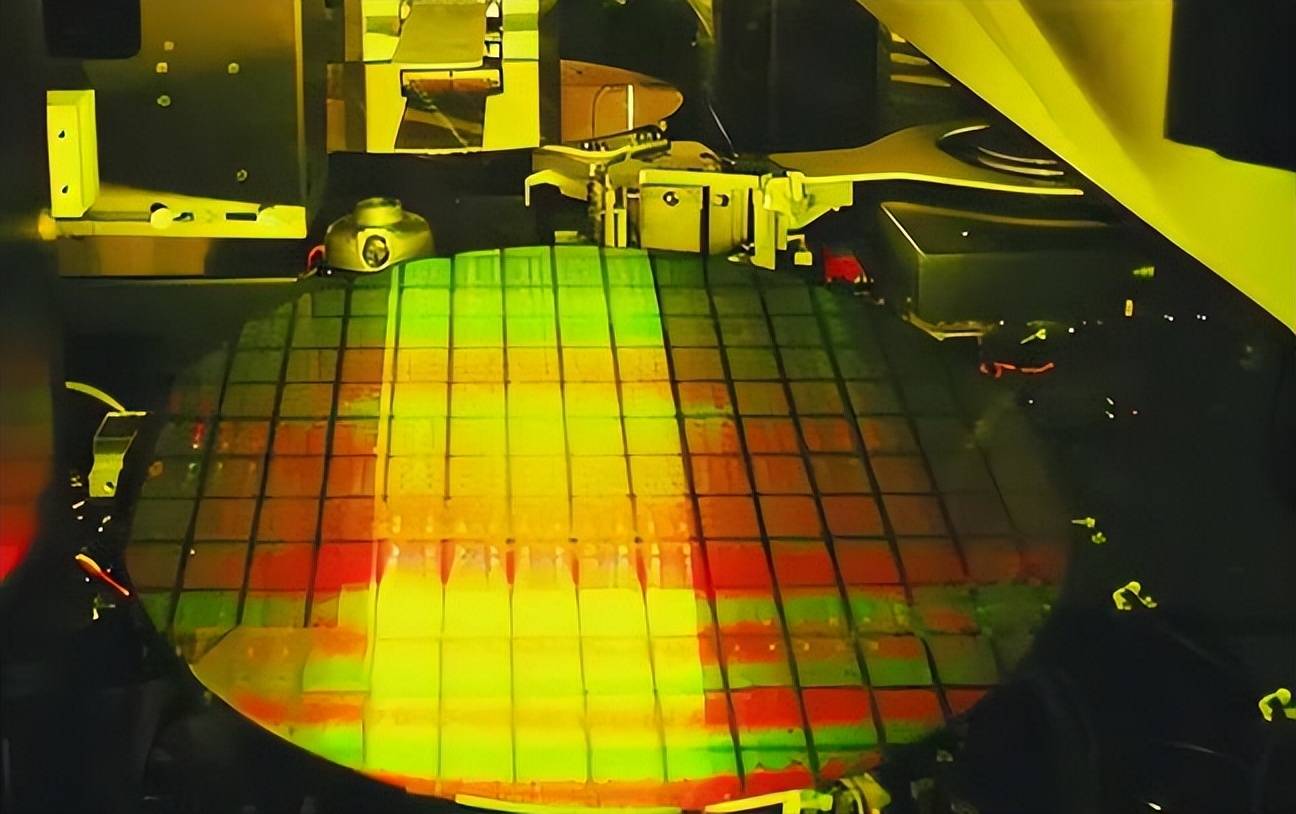

一旦光照，光敏材料就会发生化学反应，留下电路图案的痕迹，接着通过一系列的化学和物理处理，图案就变成了真实的电路。这整个过程得重复多次，并且每一层都必须和前一层完美对齐，误差只能控制在几个纳米以内。哪怕稍微偏离一点，芯片就会废掉。

因此，光刻机不仅是一台机器，它还是一个高度集成了光学、材料、机械、电子、软件等多个领域技术的超级复杂系统。它的难度，远不止技术挑战那么简单，还体现了人类工业能力的极限。

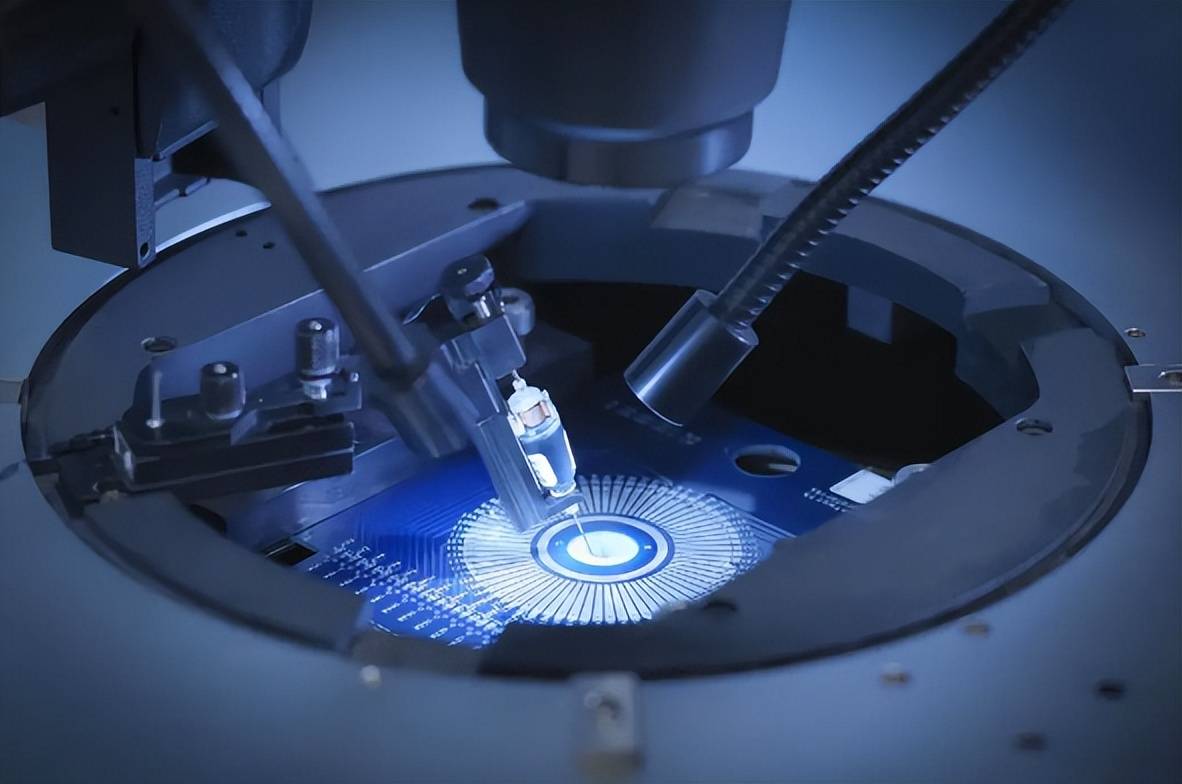

光刻机的困难，首先在于对精度的极高要求。现代芯片的线宽已经缩小到几纳米，比如台积电的3纳米工艺，其中的线路甚至比病毒还要小。为了将如此精细的图案刻到硅片上，光刻机必须满足几个苛刻的条件。

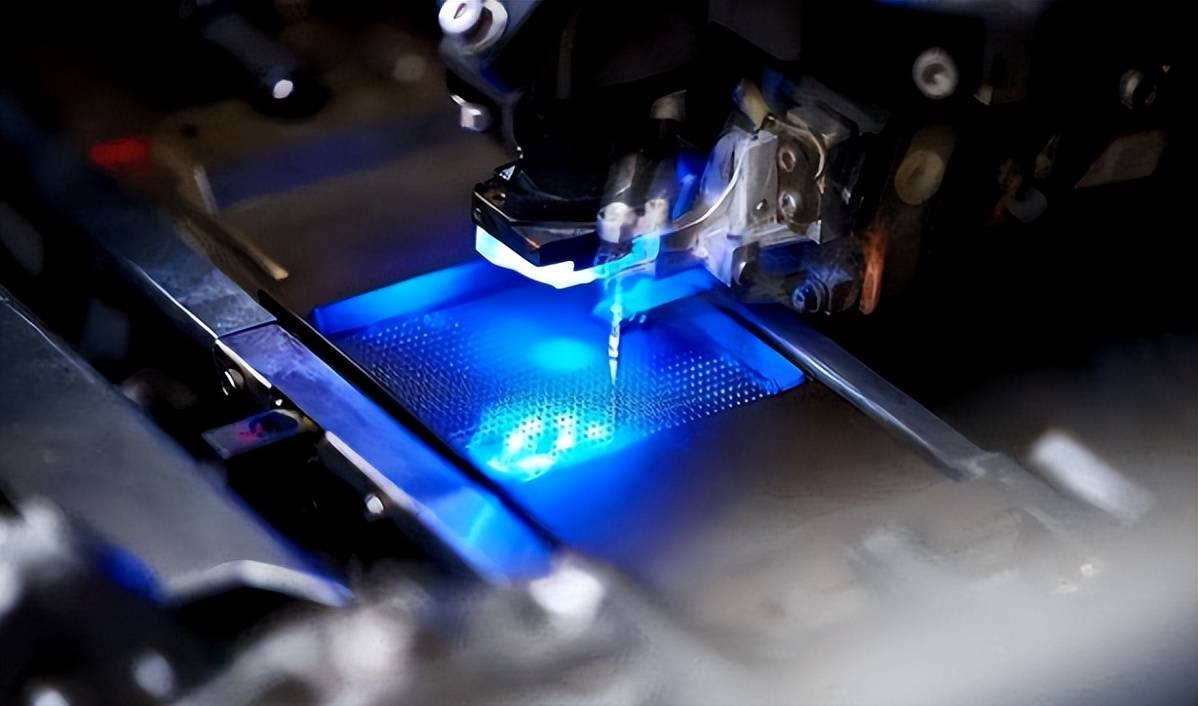

最早的光刻机使用紫外光，但随着芯片工艺不断进步，要求的光源波长也越来越短。目前主流的深紫外（DUV）光刻机使用的是193纳米的激光，而最先进的极紫外（EUV）光刻机则采用13.5纳米的超短波长光。波长越短，能够刻出的图案就越精细。

然而，EUV光源并不容易得到。荷兰的ASML公司（全球光刻机领域的领头羊）采用了激光等离子体技术来产生EUV光。简单来说，ASML使用高功率激光轰击微小的锡滴——每秒轰击高达7万次，这些锡滴的直径仅为25微米，比头发丝还细。激光首先把锡滴压扁，然后将它汽化，产生出EUV光源。这个过程必须在真空环境中进行，激光功率需要保持非常稳定，稍有波动，光源就可能不稳定，导致芯片生产失败。

相比之下，虽然原子弹的核反应过程非常复杂，但核反应的原理几十年前就已经公开，技术的难点主要集中在材料提纯和工程实现上。而EUV光源的稳定性仍然是个技术难题，许多细节依赖于大量的实验和不断的摸索。

光刻机的光学系统也是一大挑战。早期的DUV光刻机使用了透镜，而这种透镜必须用超纯的熔融石英制成，纯度要极高，制作过程需要在高温下缓慢冷却，并经过数月的打磨，表面粗糙度必须控制在0.1纳米以下。0.1纳米是什么概念？它相当于几颗原子的厚度，人眼完全看不见。

到了EUV光刻机，由于13.5纳米的光波无法透过任何现有的材料，必须使用反射镜。这些镜子由钼和硅一层层叠加而成，每一层的厚度必须精确到原子级别，表面平整度要求几乎完美。全球能够制造这种高精度镜子的公司屈指可数，其中德国的蔡司和美国的Corning是为数不多的几家公司，任何瑕疵都会导致光路偏差。

此外，光刻机还需要确保每一层图案都与前一层对齐，误差不能超过2-3纳米。这就像在高楼大厦上叠纸牌，每一张纸牌都得准确无误，一点偏差都可能导致整个结构崩塌。

为了实现这些精度要求，光刻机内部装满了传感器和控制系统，不断调整硅片的位置和光路的偏差，软件则依靠机器学习算法随时优化参数。只要有一点震动或温度变化，整个系统就必须重新校准。

光刻机的难度远超过了原子弹的制造。原子弹主要依赖大规模的爆炸效果，零件的精度稍有偏差都能工作，但光刻机的精度要求如此之高，一点点失误就会导致几亿的投资付之东流。

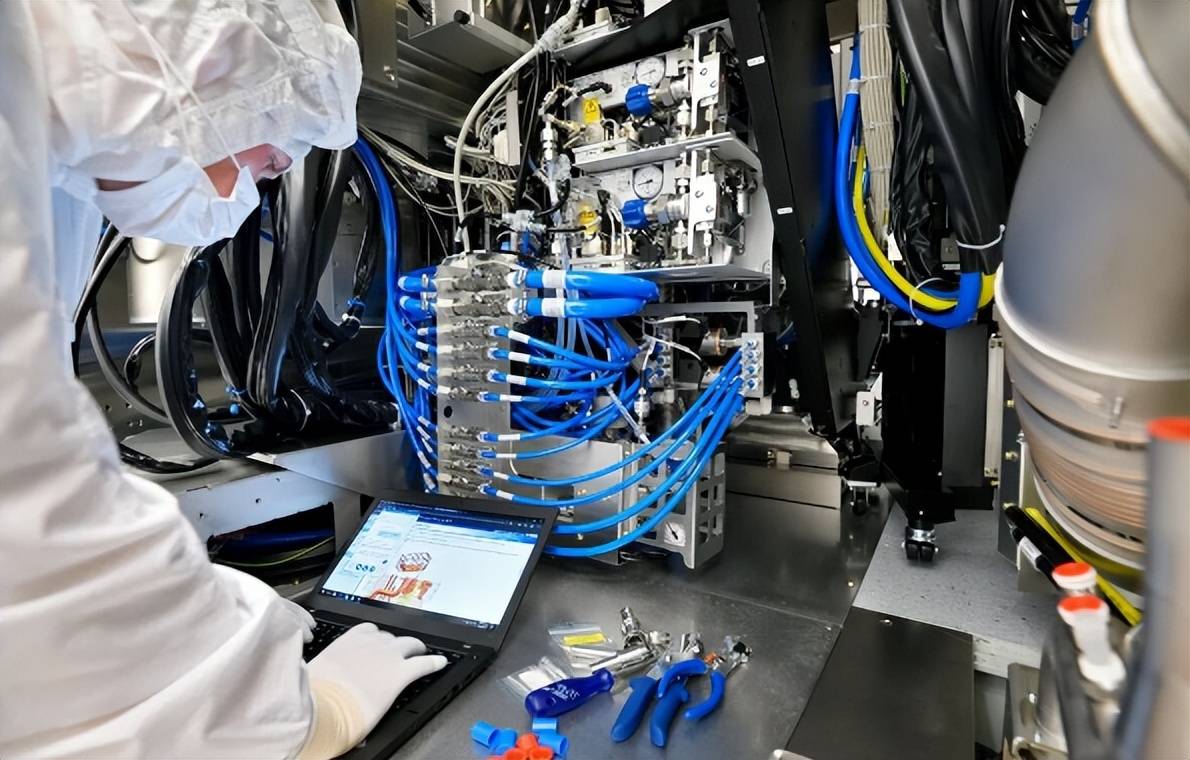

除了技术上的难度，光刻机还面临着巨大的材料和供应链挑战。一台光刻机拥有数万个零件，涵盖了光学、机械、电子、化学等多个领域，每一个零件都至关重要。而这些零件并不是任何工厂都能生产的，全球只有少数几家顶尖企业能够制造。比如，EUV光刻机的光源系统依赖美国的Cymer，镜片则是由德国蔡司提供，激光器由德国Trumpf提供。

更重要的是，光刻机的生产是一项全球合作的工程。ASML负责在荷兰组装机器，但零件却来自美国、德国、日本等地。如果其中任何一个环节出现问题，比如疫情导致物流停滞，或者某个国家限制技术出口，整个生产线就会停滞。

与此不同，原子弹的制造虽然也需要特定材料，但其供应链相对较简单。光刻机依赖的是全球化的产业链，单独一个国家几乎无法完成。

此外，光刻机的制造成本也极为高昂。每台EUV光刻机的价格超过1.5亿美元，研发成本更是天文数字。ASML花费了几十年，投入了数百亿欧元，才将EUV技术研发成熟。仅仅是测试和调试，就已经消耗了大量资金和时间。

相较而言，原子弹的研发虽然昂贵，但在冷战时期得到了国家的全力支持，目标明确，成果立竿见影。光刻机的研发却是由商业市场驱动，失败的风险更高。

至于光刻机的稀有性，目前全球能独立生产高端光刻机的国家仅有荷兰、美国和日本。荷兰的ASML无疑是行业的领导者，掌握着EUV技术的垄断权。而美国和日本则主要提供光刻机的零部件和技术支持。

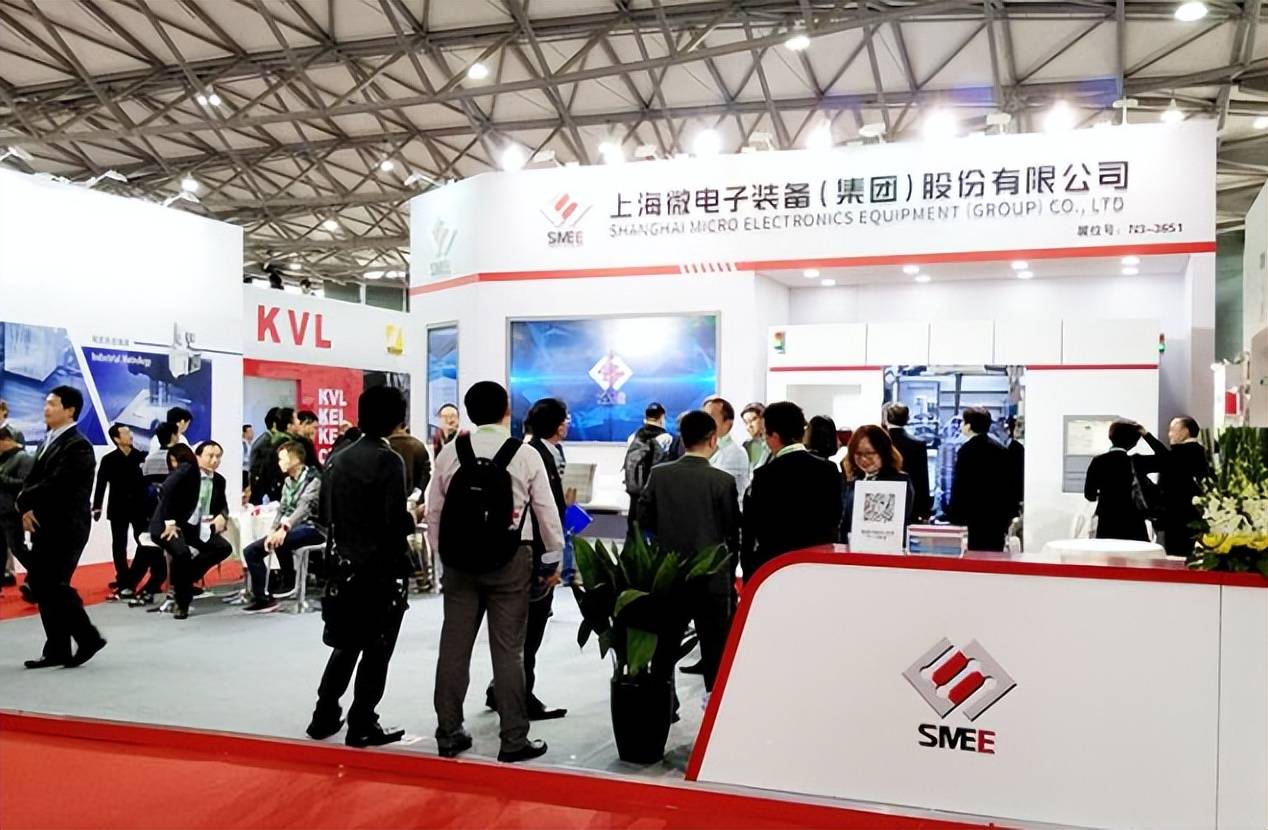

中国也在努力追赶，上海微电子装备公司（SMEE）已经制造出了28纳米光刻机，并且在2023年交付了第一台。国家也投入了巨资支持研发，目标是在EUV光刻机领域取得突破。然而，和ASML相比，中国还存在较大的差距，光源、光学系统、软件集成等方面需要从头开始摸索。

光刻机的技术难度远超原子弹，它涉及光学、材料、精密机械、软件等多个领域，技术门槛极高。原子弹可以闭门造车，光刻机却必须依赖全球供应链的协作。原子弹的技术早在几十年前就已成熟，而光刻机的技术仍在不断发展升级，研发永无止境。

未来，光刻机的技术和生产将对全球科技格局产生深远影响。ASML正在研发下一代EUV光刻机，能够制造2纳米以下的芯片，预计将在2025年投入市场，价格可能超过3亿美元。日本在DUV技术和替代技术方面也在努力，中国则全力追赶，力争在EUV光刻机领域占据一席之地。

光刻机的未来，不仅关系到全球科技竞争，也将影响到国家安全，因为芯片不仅是民用产品，还是军事和人工智能的核心。谁能在这个领域抢得先机，谁就可能在未来的科技竞争中占据优势。
