PCB铜厚不达标，首先要把“测准”与“判明责任边界”做好，然后再追溯工艺成因、给出纠偏方案。下面Bamtone班通小编按“测量 → 成因 → 对策”给你梳一套工程化思路。建议收藏！

一般常用外层/内层铜厚测量方法大致有三类：

1，截面法（微切片）：按 IPC-TM-650 做金相截面，在金相显微镜下直接量铜箔、孔铜厚度，较为权威，主要用于判定是否满足 IPC‑6012 的方法，但为破坏性测量。

2，XRF（X 射线荧光）：适合测外层铜及表面镀层，快速、非破坏，对 1 oz 左右铜厚精度可到 ±0.05 mil，前提是点位、基体、标样校准要匹配 PCB。

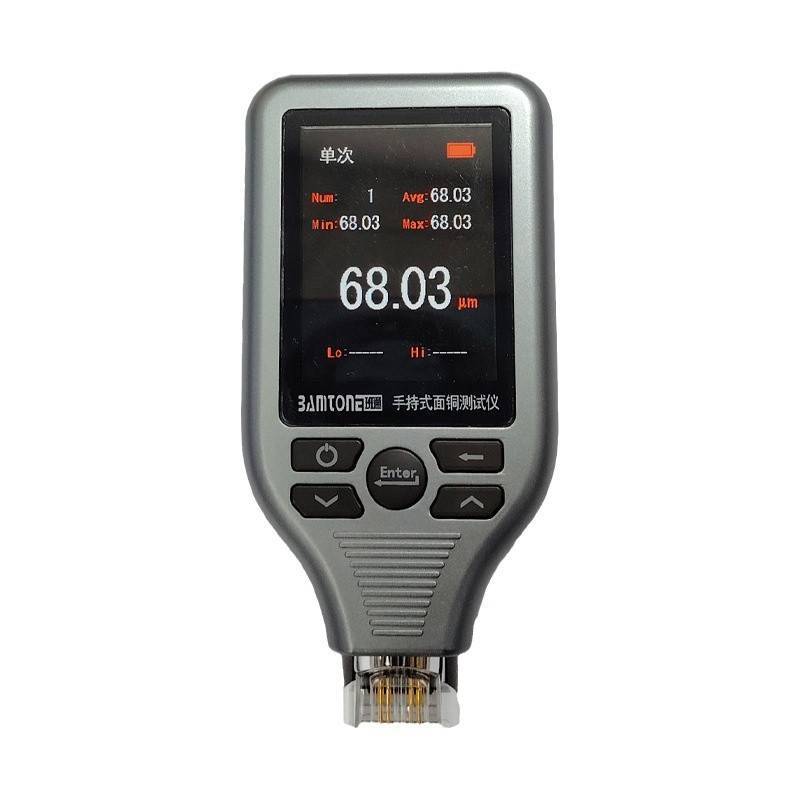

3，电涡流、磁感应类仪表：适合结构板，受基材、覆铜率和校准样块影响，需要建立专用标定曲线。例如国内领先PCB测量仪器、智能检测设备等专业解决方案供应商，Bamtone班通自研推出的国内首款手持式孔/面铜厚测试仪Bamtone T60系列（另有台式T70、自动化T90和多通道MCT铜厚测试系列等），测量精度高，误差小。

铜厚偏薄的典型工艺成因

1. 设计与叠层问题

覆铜/图形不平衡导致电镀电流分布不均，稀疏区铜厚偏薄，密集区偏厚，形成边厚中薄或局部不达标。混合铜厚设计（如 3 oz 外层 + 1 oz 内层）若叠层和蚀刻策略不合理，会造成侧蚀过大、线铜“减肉”过多。

2. 电镀工艺问题

前处理（除油、微蚀、活化）不良，局部孔壁或面铜亲水性差，导致电流“爬不上去”，局部镀层偏薄。电流密度设定偏低、挂具/铜导电条布置不合理，中心区电流密度不足，整体镀铜偏薄。电解液成分、温度、搅拌不在工艺窗口内，导致沉积速率降低或分布系数变差。

3. 蚀刻/减铜问题

蚀刻液浓度、温度、速度控制不当，过蚀严重，线边被“啃”掉，整体等效铜厚降低。多次返工（重做阻焊、重蚀刻）累积减铜，最终成品铜厚低于最小要求，却未在过程卡控。

4. 厂内来料与计量问题

来料铜箔实际厚度处于标准下限，再叠加后续电镀不足或蚀刻损耗，成品厚度就更容易踩线。厂家或你方测量方法不同（如不同 XRF 标样、不同校准基体、不同截面位置），导致“看起来”不达标，实则在公差内。

实务中的应对策略：

1. 针对当前不达标批次立刻抽样，按批号、板位（边/中）、关键功能区位做截面，确认最薄点厚度及分布情况。若只是略低于目标值但仍满足 IPC‑6012 对应 Class 最小值，可与客户沟通通过偏差放行；若低于 IPC 最小值或关键电流/阻抗区显著偏薄，建议锁定批次，转作可靠性试验样或报废。

2. 过程控制与设计侧预防

设计阶段： 保证各层铜覆盖率尽量均衡（如目标 70% 左右），对稀疏区加仿真铜/网格铜平衡电镀；高低铜厚混合时采用“厚在外、薄在内”的叠层策略，减少侧蚀和线宽失控。[9]

制程阶段： 建立电镀均匀性监控：每批板在边缘和中心布置测试 coupon，用截面定期确认孔铜与面铜厚度分布。给出明确工艺窗口：如电镀电流密度范围、蚀刻液温度/比重/线速范围，并按 SPC 管控制程能力。对返工流程设限：限定可接受的返工次数与总减铜量，并对返工批做额外铜厚复检。

3. 计量与验收规范

把“用什么方法、测哪里、算几何平均值还是最小值、按哪条 IPC 条款判定”写进来料验收规范，避免纯口头约定。如果有 Bamtone T60/T70/T90、CMI700 或 XRF 专业铜厚测量仪器，可建立与微切片的定期比对计划（如季度一次），保持量值可追溯。
