在PCB焊接与维修中，ESD管极性接反是高频失误。单向ESD管反向接入电路，后果并非简单的"不工作"，而是可能形成持续的电流通路，导致芯片烧毁。双向ESD管虽无极性限制，但误接仍可能引入隐患。以下从器件结构分析真实后果。

一、单向ESD管反向接的详细后果

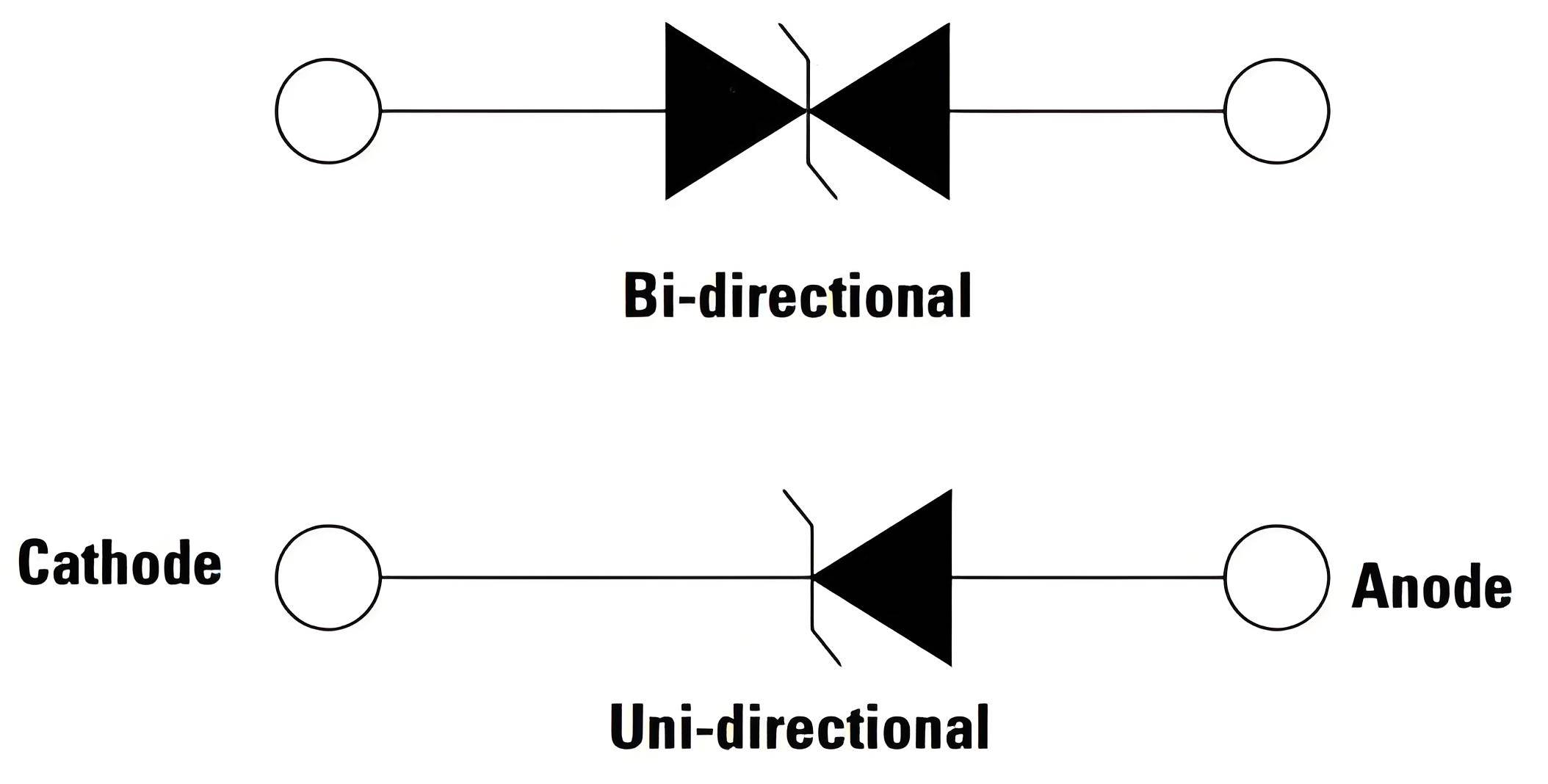

单向ESD管内部为单个PN结，用于单向信号（如电源、UART TX）的静电防护。正确接法为阴极接信号线，阳极接地；反向接时阳极接信号线，阴极接地，此时PN结处于正向偏置状态。

持续导通电流 反向接入后，ESD管正向压降约0.7V。若信号线电压3.3V，回路阻抗10Ω，导通电流达(3.3V-0.7V)/10Ω=260mA。某智能手表USB接口案例中，ESD管反向焊接导致待机电流从5μA增至280mA，电池续航时间缩短90%。若电源无电流限制，电流可达安培级，ESD管键合线在10-100ms内因焦耳热熔断，器件开路失效。

防护功能完全丧失 正向偏置的ESD管无法响应反向瞬态脉冲。当静电枪施加-8kV脉冲时，反向接的ESD管因已处于导通态，雪崩击穿机制无法触发，钳位电压等于正向压降0.7V，后端芯片直接承受全部浪涌能量。某工业控制器RS-485端口测试，反向接的ESD5A005TUC在-4kV冲击下，后端收发器击穿，器件本身外观完好但功能已失效。

烧毁电路的连锁反应 更严重的是，ESD管反向接可能烧毁被保护芯片。某蓝牙SoC充电电路中，ESD管反向接导致电源对地导通，芯片内部抗ESD结构（类似反向二极管）因过流烧毁，万用表测量芯片电源脚对地电阻仅5Ω。赛微微电技术分析指出，芯片内部ESD保护结构在电源反接时相当于正向二极管，大电流导致烧毁，一般消费类芯片对负电压耐受性差，-5V即可造成多处损坏。

失效模式识别 反向接的ESD管失效呈现短路或开路。短路时信号线对地电阻小于10Ω，电源无法正常上电；开路时键合线熔断，万用表测量呈高阻，但反向漏电流可能从1μA增至50μA，长期发热累积损伤。

二、双向ESD管反向接的详细后果

双向ESD管内部由两个反向串联的PN结构成，电气特性对称，反向工作电压VRWM、击穿电压VBR、钳位电压VC在正负方向一致。从原理上讲，双向ESD管无极性，正反接法功能相同。

理论上无影响 双向ESD管如阿赛姆ESD5D150TA，正向与反向I-V曲线对称，焊接时无需区分方向。某HDMI 2.1接口采用双向ESD阵列，贴片机旋转180°焊接后，TDR测试阻抗与ESD性能完全一致，眼图裕度无变化。

实际生产的非对称风险 部分低成本双向ESD管因工艺偏差存在微弱不对称，反向接时寄生电容差异±0.05pF，在10Gbps信号线上导致通道间延迟偏差5ps，眼图交叉点偏移。阿赛姆四通道阵列ESD0524V015T通过深槽隔离工艺，确保两通道电容偏差±0.02pB，反向接不影响信号完整性。

接地端识别的必要性 双向ESD管虽信号端无极性，但接地端必须正确连接。若将接地端误焊到信号线，信号端接地，则器件串联在信号路径中，引入0.7V压降与20pF电容，导致信号衰减与失真。某汽车CAN总线案例中，双向ESD管接地脚接错，显性电平从2.5V降至1.8V，通信误码率升至10⁻⁶。

三、限流电阻的作用

限流电阻是防止反向接导致烧毁的关键保护措施，串联在ESD管前的信号线上。

限制反向导通电流 当ESD管反向接时，限流电阻将导通电流限制在安全范围。某3.3V系统串联100Ω电阻，反向接后电流限制在(3.3V-0.7V)/100Ω=26mA，ESD管功耗仅0.7V×26mA=18mW，远低于200mW额定值，器件不会烧毁。

衰减ESD脉冲前沿 限流电阻对纳秒级ESD脉冲呈现高阻抗，降低到达ESD管的电流斜率di/dt，减小因走线电感感应的电压尖峰。阿赛姆技术文档建议，高速信号线串联22-33Ω电阻，可补偿ESD管电容反射，同时在反向接时提供电流缓冲。

防止芯片内部ESD结构烧毁 如赛微微电分析，芯片内部ESD保护结构类似反向二极管，电源反接时若无限流电阻，电流可达数安培，瞬间烧毁。串联10Ω电阻即可将电流限制在300mA以内，给予系统设计人员发现与修复时间。

设计权衡 限流电阻阻值不宜过大，以免影响信号完整性。USB 2.0信号线串联电阻需小于47Ω，USB 3.0需小于10Ω。阿赛姆ESD5A005TUC配合33Ω电阻，在反向接时电流限制于70mA，同时插入损耗仅增加0.2dB，满足信号质量要求。

总结与工程实践

单向ESD管反向接会导致持续导通、防护失效、烧毁芯片三重后果，必须严格区分极性。双向ESD管理论上无极性，但接地端不可接错，且需关注工艺对称性。限流电阻是防止反向接烧毁的低成本保险，设计时需兼顾电流限制与信号完整性。

阿赛姆在ESD管丝印上采用阴极色环与激光打标双重标识，并在数据手册中用粗体标注"单向器件不可反接"。其失效分析实验室处理的案例中，32%的ESD失效与极性相关，其中反向接烧毁占12%。建议PCBA首件必须100%进行极性AOI检测，批量生产采用自动光学检查设备，避免人为失误。
