AH3633E/AH3633X是两款功能对标LTC3633的高集成度同步降压稳压器，核心性能、工作逻辑与应用场景高度匹配LTC3633，可作为其优选功能替代方案，适用于负载供电、便携式仪器、分布式发电系统及电池驱动设备。两款芯片输入电压范围3.6~20V，最大输出电流3A，工作结温-40℃~125℃，分别采用4mm×4mm QFN24（AH3633E）和2.5mm×2.5mm QFN18（AH3633X）封装，适配不同尺寸需求，安装灵活。

核心功能与LTC3633全面对齐，集成上下功率MOSFET（上管导通电阻57mΩ，下管35mΩ），开关频率可通过外部电阻在800kHz~2MHz范围内调节，也可与外部时钟同步，避免拍频噪声。支持0°/180°移相功能（通过PHMODE引脚控制），可多相交错并联扩展输出电流，满足大电流供电需求。输出电压通过外置分压电阻调节，基准电压0.6V（精度±1%），调节公式与LTC3633一致，兼容原电路电阻配置。

具备完善保护与控制功能，与LTC3633的保护体系匹配：输入过压保护（23V触发，21V恢复）、逐周期电流限制（峰值3.5A）、160℃热关断保护（145℃恢复）、输出短路保护及输入欠压锁定。支持可调节软启动与输出电压跟踪功能，轻载下可选择断续模式（PFM）或强制连续模式（FCCM），兼顾低功耗与低纹波，最高效率达96%，静态工作电流600μA，关断电流2.5μA，功耗控制优异。

一 AH3633的特性

高达96%的效率

轻载条件下可调节断续模式与强制连续模式

集成上下功率MOS管

输入电压范围:3.6V~20V

输出电流3A

外部可调频率范围:800kHz~2MHz

可选择0°/180°移相(在CLKIN和CLKOUT之间)

可支持外部时钟信号同步

可调节的软起动和输出电压追踪功能

基准电压0.6V,温度范围内精度±1%

电流控制模式提供优越的线性和负载瞬态响应

可提供24引脚(4mm×4mm)QFN封装、18引脚(2.5mm×2.5mm)QFN封装

二 AH3633的应用信息

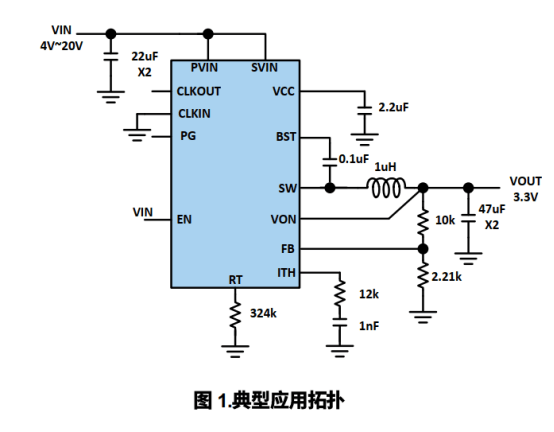

1 典型应用图

2 引脚排列及定义

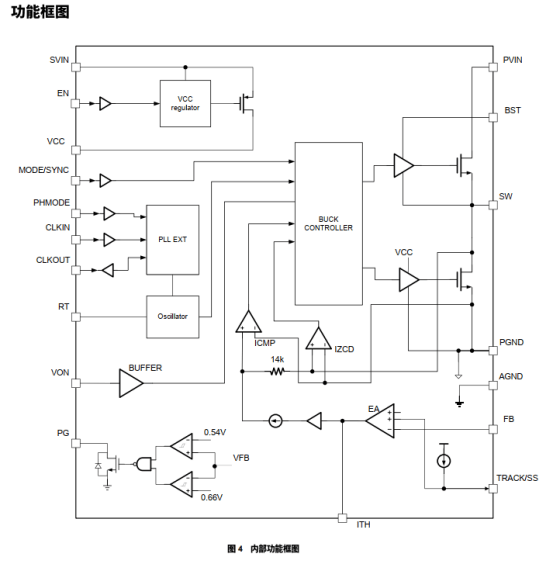

3 功能框图

4 基础参数
