N型MOS管（N沟道MOSFET）是半导体器件的绝对主力，其结构和工作原理构成了现代电力电子与数字电路的物理基石。它通过电场感应在P型衬底表面形成N型导电沟道，实现电压对电流的精准控制，兼具高输入阻抗、低驱动功率和快速开关特性。

一、物理结构详解

N型MOS管采用垂直导电结构，从衬底到表面分层构建：

1. 衬底（Substrate）基础材料为P型硅，掺杂三价元素（如硼），体内富含空穴，电阻率较高（约10Ω·cm），为构建反型层提供基底。

2. 源极（Source）与漏极（Drain）在P衬底上通过离子注入形成两个高浓度N+区，间距数微米至数十微米。这两个区域结构对称，但源极通常接地或低电位，漏极接正电压，实际应用中不可互换。N+区深度约0.5-2μm，掺杂浓度达10²⁰ cm⁻³，确保与金属电极形成欧姆接触。

3. 栅极（Gate）由金属-二氧化硅-半导体三层构成，金属层（或多晶硅）作为电极，二氧化硅（SiO₂）作为绝缘层，厚度仅5-50纳米。栅极覆盖在源漏之间的P型硅表面，是控制电场的核心。

4. 体二极管（Body Diode）源漏之间的P-N结构成寄生二极管，阳极接源极（P区），阴极接漏极（N区），在开关电路中可作为续流通路，但反向恢复特性较差。

5. 沟道区（Channel Region）栅极正下方的P型硅表面区域，是电场感应形成导电沟道的核心位置，未加电压时无导电能力。

二、工作原理三阶段

阶段一：截止状态（Vgs = 0）

物理过程：栅极无电压，P衬底与N+源漏区形成两个背靠背的PN结。漏极加正电压时，源漏之间的PN结反偏，仅有纳安级漏电流，器件处于高阻截止态。此时漏源电阻可达10⁹Ω以上，相当于开路。体二极管因反向偏置也不导通。

能带图特征：P衬底内部能带平坦，表面无弯曲，导带底远高于费米能级，电子浓度极低。

阶段二：沟道形成（Vgs > Vth）

物理过程：栅极施加正电压（如5V），电场透过SiO₂绝缘层作用于P型硅表面。电场排斥空穴、吸引电子，当栅压超过阈值电压Vth（通常1-3V）时，表面空穴耗尽并出现电子反型层，形成厚度约5-10nm的N型导电沟道，连接源漏两个N+区。

关键阈值点：Vth是沟道形成的最小栅压，由衬底掺杂浓度、栅氧化层厚度和材料功函数决定。温度每升高25℃，Vth下降约2mV/℃。

强反型条件：当Vgs = Vth + 2V以上时，表面电子浓度超过衬底空穴浓度，沟道进入强反型状态，导通电阻降至最低。

阶段三：漏极电流产生（Vds > 0）

物理过程：沟道形成后，漏极正电压驱动电子从源极经沟道漂移至漏极，形成漏极电流Id。电流大小由沟道电导和Vds共同决定。

线性区（欧姆区）：当Vds较小（< Vgs - Vth）时，沟道未夹断，Id与Vds呈线性关系，MOS管等效为可变电阻，Rds = 1/[μn·Cox·(W/L)·(Vgs - Vth)]。

饱和区（恒流区）：当Vds增大至Vgs - Vth时，漏极端沟道夹断，Id趋于饱和，仅受Vgs控制，跨导gm = ∂Id/∂Vgs = μn·Cox·(W/L)·(Vgs - Vth)。此时MOS管作为压控电流源，用于模拟放大。

三、电场控制的精髓

N型MOS的"场效应"体现在栅极电场直接调控沟道电导，而非像双极型晶体管那样注入少子。这一机制带来三大优势：

1. 极高输入阻抗：SiO₂绝缘层阻断栅极直流通道，栅电流仅皮安级，驱动功耗微瓦级
2. 快速开关：电场建立时间约纳秒级，开关速度可达MHz-GHz
3. 易于集成：标准CMOS工艺可集成数十亿N-MOS，构成现代CPU

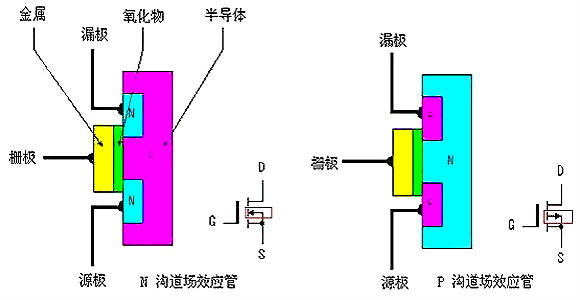

四、与P型MOS的镜像关系

N-MOS所有特性与P-MOS镜像对称：

• 衬底：P型 ↔ N型
• 载流子：电子 ↔ 空穴
• 阈值电压：正 ↔ 负
• 电流方向：漏→源 ↔ 源→漏
• 驱动电压：正压开 ↔ 负压开

这种对称性使二者可互补构成CMOS电路，实现极低静态功耗。

五、主要失效模式

1. 栅氧化层击穿：Vgs超过±20V，绝缘层隧穿电流剧增，永久失效
2. 雪崩击穿：Vds超过BVDSS，漏区电场过强，电流雪崩式增长
3. 热失效：导通电阻过大导致结温>150℃，金属化层熔化
4. 静电损伤：栅极无保护时，人体静电（8kV）可直接击穿氧化层

一句话总结：N型MOS管通过栅极正电场在P衬底感应N沟道，实现电压控制电流，其高输入阻抗和快速开关特性使其成为现代电子技术的基石。
