MOS管开启瞬间驱动电流需求详解

一、核心概念澄清

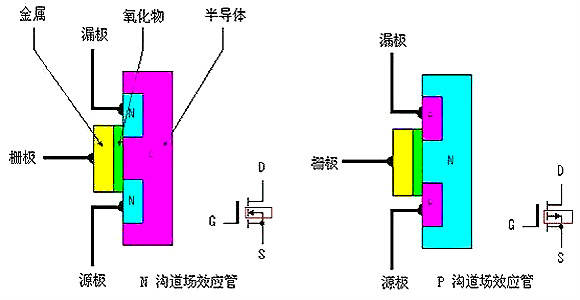

MOS管开启瞬间所需的驱动电流，本质上并非维持导通的电流，而是为栅极电容充电的瞬态脉冲电流。MOS管栅极与沟道之间被二氧化硅绝缘层隔离，形成一个等效电容结构，驱动过程就是对该电容的充放电过程。

关键认知：一旦MOS管完全导通，栅极几乎不消耗电流（仅nA级漏电流）。但在开关瞬间，需要大电流快速完成电荷转移，这对开关损耗和EMI至关重要。

二、关键参数与计算公式

2.1 总栅极电荷Qg法（最准确）

Qg是驱动MOS管从截止到饱和所需的总电荷量，包含Qgs、Qgd（米勒电荷）和Qod，可直接在器件手册中查询。

峰值驱动电流公式：

I_peak = Qg / t_rise

其中：

• Qg：总栅极电荷（单位：nC）
• t_rise：期望的栅极电压上升时间（通常取10-50ns）

实例：某型号45N50的Qg=105nC，若要求50ns内完成开启：

I_peak = 105nC / 50ns = 2.1A

2.2 栅极电容微分法

基于电容充放电基本公式，适用于粗略估算：

I = C_iss × (dV/dt)

其中：

• C_iss：输入电容（Ciss = Cgs + Cgd），单位F
• dV：栅极驱动电压变化量（如5V→10V，则dV=5V）
• dt：期望开关时间

实例：IRF540N的Ciss≈1.5nF，要求在20ns内完成10V栅压建立：

I = 1.5nF × (10V / 20ns) = 0.75A

2.3 平均电流估算法（用于功耗计算）

适用于评估驱动电路持续功耗：

I_avg = Qg × f_sw

其中f_sw为开关频率。

实例：Qg=50nC的MOS管工作在900kHz：

I_avg = 50nC × 900kHz = 45mA

注意：这是平均值，实际驱动芯片需提供安培级峰值电流。

三、实际应用中的电流需求范围

MOS管类型典型Qg推荐驱动电流应用场景小信号/逻辑电平MOS（如AO3400）1-5nC10-50mA单片机IO直接驱动、小功率开关中功率MOS（如IRF540N）30-70nC0.5-1.5ADC-DC转换器、电机驱动大功率MOS/IGBT（如45N50）100-200nC2-4A逆变器、电焊机、PFC电路SiC MOSFET50-150nC3-5A新能源汽车、光伏逆变器

工程经验：驱动芯片标称的1-4A峰值电流能力，正是为满足几十纳秒级快速开关需求。

四、设计实例与波形分析

4.1 完整计算流程（以48V/10A Buck电路为例）

器件选型：选用Qg=63nC的中功率MOS管，工作频率300kHz

步骤1：确定开关时间

• 要求开关损耗<2%输出功率（48V×10A×2%=9.6W）
• 允许开关时间t_sw = P_sw / (V×I×f) = 9.6 / (48×10×300k) ≈ 66ns
• 取上升时间t_rise=30ns，下降时间t_fall=30ns

步骤2：计算峰值驱动电流

I_drive = Qg / t_rise = 63nC / 30ns = 2.1A

步骤3：选型验证选择峰值驱动≥3A的驱动器（如UCC27211），留50%裕量确保驱动器内阻Ron<2Ω，保证栅极电压爬升速率

4.2 示波器实测验证

测试方法：

• 电流探头串入栅极驱动回路
• 测量脉冲宽度：应与t_rise一致（如30ns）
• 测量脉冲峰值：应在计算值±20%范围内

实测波形解读：

• 理想波形：矩形脉冲，峰值平坦，无振铃
• 电流不足：波形呈三角形，上升沿缓慢→开关损耗过大
• 电流过大：出现严重过冲振铃→可能引发EMI或栅极过压

五、关键影响因素与工程权衡

5.1 开关速度与EMI的平衡

• 驱动电流↑：开关速度↑ → 开关损耗↓，但电压变化率dV/dt↑ → EMI↑
• 工程建议：在满足效率前提下，尽可能降低驱动电流，并串联栅极电阻（通常10-47Ω）抑制振铃

5.2 驱动能力冗余设计

• 最小需求：按Qg/t_rise计算的理论值
• 推荐设计：选取驱动芯片时，峰值电流≥1.5倍理论值
• 原因：考虑驱动回路寄生电感、PCB走线阻抗、温度降额等因素

5.3 米勒效应的影响

在开关过程中，Vds下降时Cgd电容会耦合电流至栅极，形成米勒平台。驱动电流需克服此效应，否则会导致开关停滞在半导通状态，损耗剧增。Qgd参数比Qgs对驱动电流需求影响更大。

六、常见问题与解决方案

问题现象根本原因解决方案开关波形倾斜驱动电流不足或栅极电阻过大更换更大驱动芯片，减小Rg至10Ω左右栅极振铃严重驱动电流过大或回路寄生参数增大栅极电阻，优化PCB布局减小走线电感驱动芯片过热平均电流超标（f_sw过高）降低开关频率或更换更低Qg的MOS管并联MOS管不均流驱动电流分配不均每个MOS管独立配置驱动电阻，严禁共用栅极电阻

七、总结与选型建议

1. 计算原则：始终以峰值电流= Qg / 期望开关时间为核心公式
2. 快速选型：驱动芯片标称值应≥ 2A（通用中功率场合）
3. 验证方法：实测栅极电压上升时间和驱动电流脉冲，与设计值对比
4. 安全边界：驱动电流不应超过MOS管栅极最大脉冲电流（通常在±2A以内）

微硕技术建议：对于WSD系列控制器，建议驱动电路设计保留3A峰值驱动能力，以适配Qg<100nC的主流功率MOS管，同时通过可配置栅极电阻（0Ω/10Ω/22Ω）实现不同应用场景的灵活优化。
