天线中MOS管的核心作用深度解析

一、引言：天线系统的"智能开关"与"能量管家"

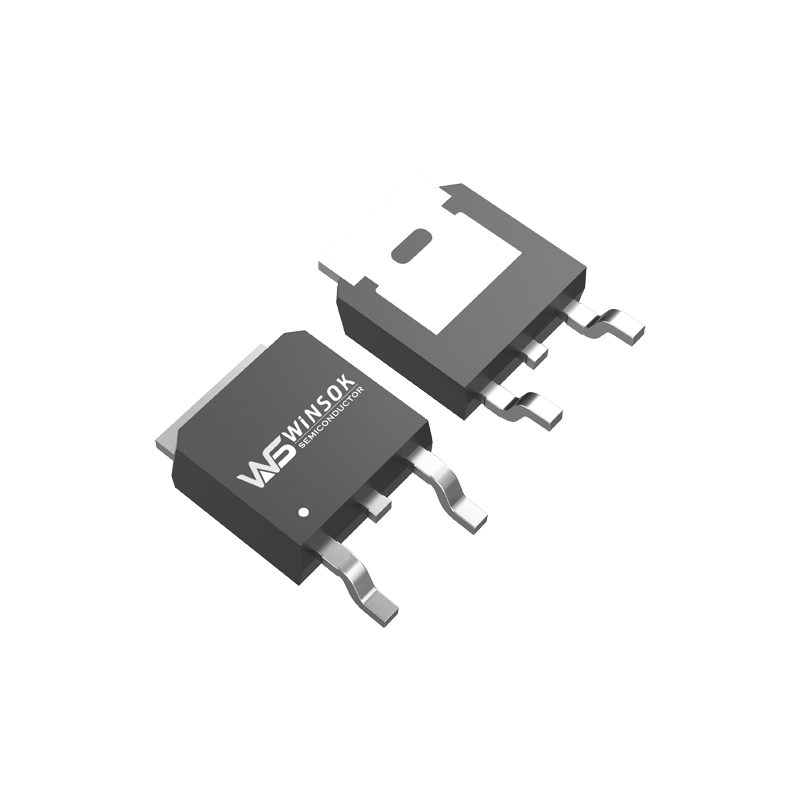

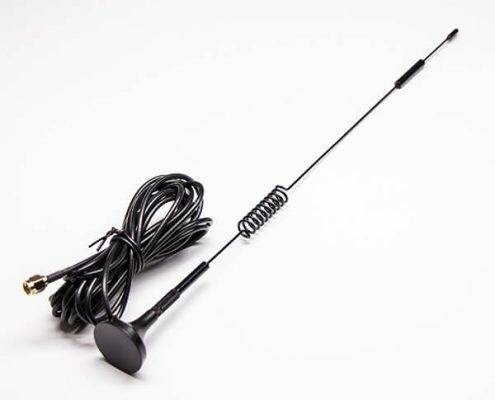

在现代无线通信与射频系统中，MOS管已从传统的功率开关角色进化为天线子系统的关键控制元件。从智能手机的多频段天线切换，到RFID标签的能量采集，再到基站天线的功率放大，MOS管凭借其纳秒级开关速度、低导通损耗和卓越的隔离特性，成为实现天线智能化、小型化与高效化的核心技术支柱。本文将系统剖析MOS管在天线电路中的七大核心功能及其物理实现机制。

二、天线开关与频段切换：多模通信的"交通指挥官"

2.1 多频段切换的本质需求

4G/5G智能手机需支持10个以上频段，每部手机内置2-4根天线。传统机械开关无法满足毫秒级切换要求，而MOS管可在1-10纳秒内完成导通/关断，实现射频信号路径的无缝切换。

工作原理：天线开关模块（ASM）采用SPnT（单刀多掷）拓扑，每一路串联一个N沟道MOS管作为开关臂。当某路MOS管栅极施加VGS=2.5-3V（RF专用逻辑电平）时，管子导通，该频段天线接入射频前端；其余路栅极接地，保持高阻隔离。插入损耗可控制在0.3-0.5dB，隔离度>30dB，确保频段间无串扰。

技术挑战：MOS管的寄生电容Coss和Crss会影响天线调谐，需选择Ciss<1pF、Crss<0.2pF的专用RF MOS管。同时，栅极驱动需与射频信号严格同步，避免切换瞬态产生pop噪声。

2.2 MIMO与波束赋形中的角色

在Massive MIMO基站中，128-256个天线单元通过MOS管组成的T/R开关阵列独立控制。每个单元的发射与接收路径各用一个MOS管切换，实现时分双工（TDD）模式下3-5μs的收发转换。开关速度直接决定系统容量，要求tr/tf<5ns。

三、射频功率放大：信号发射的"能量倍增器"

3.1 末级功率放大

天线发射的射频信号需放大至0.5W-200W才能辐射到空间。MOS管工作于Class AB类放大模式，将基带调制信号线性放大。例如，在2.4GHz Wi-Fi功率放大器中，MOS管将20dBm驱动信号放大至30dBm（1W），效率约40-50%。

工作特性：此时MOS管处于饱和区，VDS接近电源电压，ID为数百毫安至数安培。线性度决定信号质量，要求IMD3<-35dBc，避免邻道干扰。栅极偏置电压需精确设定在Vth+0.2V附近，确保导通角180-270度。

3.2 集成Doherty架构

基站天线采用Doherty PA提升效率，主放大管和辅助放大管均为MOS管。主管在6dB回退区工作，辅助管在峰值时开启，整体效率从45%提升至55%，降低基站能耗20%。

四、天线阻尼与AGC控制：信号强度的"智能调节阀"

4.1 自动增益控制

接收天线输入信号强度动态范围可达60dB。MOS管作为可变电阻并联在天线匹配网络中，通过AGC电压调节其导通程度，改变天线Q值，实现增益调节。

实现方式：AGC电压为0-3V时，MOS管工作于线性区，RDS从10kΩ连续变化至100Ω，天线增益平滑调节20dB。此过程需确保MOS管不进入完全导通，否则失配严重，噪声系数恶化。

4.2 天线阻尼改善频率响应

在AM/FM接收天线中，MOS管串联阻尼电阻，在AGC动作时导通，降低天线Q值，减小衰减量的频率依存性，使带宽从±5kHz扩展至±10kHz，改善接收质量。

五、RFID与能量采集：无源标签的"生命引擎"

5.1 整流与限幅

无源RFID标签从天线耦合的13.56MHz射频场获取能量。MOS管构成整流桥，将交流信号转换为直流。与传统二极管整流相比，MOS管阈值电压更低（Vth≈0.3V），整流效率从40%提升至70%。

限幅保护：当标签靠近读卡器，感应电压可达50V，远超芯片耐压。MOS管并联在天线两端，当电压超过阈值，MOS导通分流，将电压钳位在5V，保护后端电路。此功能称为E类整流器，是实现高灵敏度标签的关键。

5.2 负载调制回馈信号

标签向读卡器回传数据时，通过开关MOS改变天线并联负载。导通时负载电阻从10kΩ降至1kΩ，反射系数变化，调制深度达10%，读卡器可检测到ASK调制信号。开关速度需匹配106kbps数据率，MOS管驱动电流仅1μA。

六、天线效应保护：芯片设计的"避雷针"

6.1 天线效应的产生

在IC制造中，长金属互连（>200μm）如同天线，在等离子刻蚀中收集电荷，导致栅氧化层击穿。MOS管本身是被保护对象。

6.2 保护结构设计

在芯片布局中，天线引脚处插入反向二极管至MOS管栅极。正常工作时二极管反偏，不影响功能；发生天线效应时，二极管优先击穿，将电荷泄放，保护MOS管。部分工艺库提供内置天线保护MOS管，其栅极结构加固，可承受500V以上天线电荷。

七、稳压与电源管理：天线系统的"能量管家"

7.1 射频开关稳压电路

在可重构天线中，MOS管开关阵列需独立偏置电源。采用MOS管串联稳压器，从主电源Vbat（3.3-5V）生成1.2-1.8V稳定电压。当负载变化时，MOS管动态调整导通电阻，维持VDD波动<2%，确保开关阵列可靠工作。

7.2 ESD保护复用

与天线相连的大尺寸MOS管泄放管，在ESD事件（如人体放电8kV）瞬间导通，将能量泄放至地，实现器件复用，节省芯片面积30%。

八、特殊应用：电子商品防盗（EAS）

8.1 高压AC开关

EAS发射天线需产生58kHz高压脉冲（可达数千伏）。传统双向可控硅开关角大、谐波多。MOS管组开关单元将两个NMOS串联，源极接地，栅极共连，漏极分别接天线两端。关断时电阻>10kΩ，残余噪声衰减快，接收窗口可提前50μs打开，系统灵敏度提升3dB。

8.2 快速衰减控制

MOS管关断后，天线能量通过其大电阻快速衰减，尾巴电压在100μs内降至5%，远快于可控硅的1ms，减少误报率。

九、技术实现要点

9.1 器件选型原则

• 射频开关：选择Ciss<1pF、Crss<0.15pF、Ron<1Ω的专用RF MOS管
• PA应用：选择Vth离散性<±0.1V、Coss线性度好的LDMOS或GaN HEMT
• RFID整流：选择Vth≈0.3V、Qrr≈0的肖特基势垒MOS管

9.2 驱动与布局

• 驱动：采用专用射频驱动IC，提供1-3V逻辑电平，峰值电流>500mA
• 布局：栅极驱动走线<2mm，功率环路面积<5mm²，避免耦合
• 匹配：输入/输出50Ω阻抗匹配，驻波比<1.5

十、未来趋势

SOI工艺：绝缘体上硅技术使MOS管寄生电容降低70%，开关速度达亚纳秒级，支持毫米波天线。智能天线：集成MOS管与CMOS控制逻辑，实现波束赋形自适应，用于5G/6G Massive MIMO。MEMS集成：MOS管与微机电开关结合，实现天线可重构，插入损耗<0.1dB。

十一、结论

MOS管在天线系统中已远超简单开关范畴，其角色覆盖信号切换、功率放大、阻抗调谐、能量采集、安全防护等全链路。可以说，现代智能天线的每一项性能突破都离不开MOS管技术的进步。从纳秒级开关速度到亚伏级阈值电压，从毫欧级导通电阻到兆欧级关断阻抗，MOS管的精细化控制使天线从被动辐射体进化为可编程射频前端。理解这些应用，是设计下一代无线通信系统的关键基础。
