一、引言：状态判断的工程意义

在电力电子系统设计中，准确判断MOS管的工作状态是确保电路高效、安全、可靠运行的核心能力。错误的状态判断可能导致器件过载烧毁、效率低下、电磁干扰超标或系统功能失效。通过系统分析MOS管的电气参数、热参数及动态特性参数，工程师能够在设计阶段精确预测其行为，在调试阶段快速定位问题，在运行阶段实时监测健康状态。本文将构建一套完整的参数分析框架，从静态工作点判定到动态过程推演，从理论计算到实测验证，系统阐述如何通过参数解读MOS管的"内心世界"。

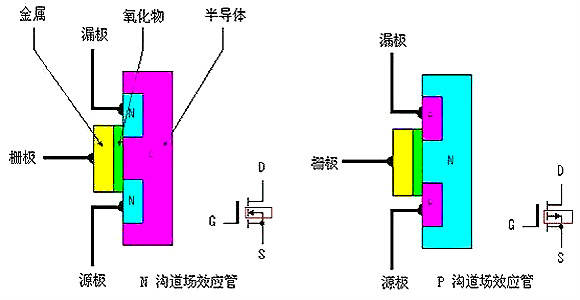

二、MOS管四大基本工作状态及其参数特征

2.1 截止状态（Cut-off）

参数判据：栅源电压VGS小于阈值电压Vth（对于N沟道，VGS < Vth；P沟道则VGS > Vth）。这是判别截止的首要条件。典型Vth范围为2-4V，车规级器件在-40℃至150℃范围内，Vth最小值可能降至1.5V，最大值可达4.5V。

漏极电流特征：ID近似为零，规格书中标注为IDSS（零栅压漏极电流）。高压MOS管的IDSS通常小于1μA，但在150℃高温下可能增至100μA。若实测ID异常增大（如达mA级），表明器件可能已击穿或存在缺陷。

耐压状态：漏源极承受全部母线电压VDS ≈ Vbus。此时需验证VDS是否低于击穿电压BVDSS的80%降额值。例如，650V器件在截止时应确保VDS < 520V，否则存在雪崩击穿风险。

判断公式：截止状态确认需同时满足：

• VGS < Vth_min（考虑温度漂移）
• ID < IDSS_max
• VDS < 0.8 × BVDSS_min

2.2 线性区（欧姆区）

参数判据：VGS > Vth，且VDS较小（通常VDS < VGS - Vth）。此时沟道未夹断，器件表现为压控电阻。

导通电阻特性：R_DS(on) = VDS / ID，该值应在规格书范围内。例如，100A/650V器件在VGS=10V、ID=50A时，R_DS(on)典型值为18mΩ，最大值不超过22mΩ。若实测VDS异常偏高（如VDS > ID × R_DS(on)_max），表明器件未完全导通或处于过载状态。

功耗计算：导通损耗P_cond = ID² × R_DS(on)。若ID=80A，R_DS(on)=20mΩ，则P_cond=128W。需实时计算结温Tj = Tc + P_cond × θ_jc，确保Tj < 150℃。

线性度判断：跨导g_m = ΔID / ΔVGS，在线性区g_m基本恒定。若测得g_m随ID增加显著下降，表明器件接近饱和区边界。对于电机驱动，线性区用于低速调压，需确保g_m > 5S以保证调速线性度。

判断公式：线性区需满足：

• VGS > Vth_max
• VDS < VGS - Vth（N沟道）
• R_DS(on)实测值 ≤ 规格书最大值
• Tj = Tc + ID² × R_DS(on) × θ_jc < Tj_max

2.3 饱和区（恒流区/放大区）

参数判据：VGS > Vth，且VDS > VGS - Vth。此时沟道在漏极端夹断，电流ID基本饱和，呈现恒流源特性。

电流饱和特性：ID ≈ 0.5 × μ_n × C_ox × (W/L) × (VGS - Vth)²。对于分立MOS管，W/L极大，饱和电流可达数百安培。在饱和区，ID几乎不随VDS变化，但随VGS平方律增长。

跨导特性：g_m = μ_n × C_ox × (W/L) × (VGS - Vth)。饱和区g_m随VGS线性增加，这是模拟放大应用的基础。例如，当VGS从5V增至6V，g_m增加约20%，放大倍数相应提升。

功耗与热风险：饱和区是MOS管最危险的工作状态，因VDS与ID同时较大，功耗P = VDS × ID达到峰值。例如，VDS=300V，ID=10A，功耗达3000W，瞬间烧毁器件。因此，开关电源设计中必须避免在饱和区停留超过10μs。

判断公式：饱和区需满足：

• VGS > Vth
• VDS > VGS - Vth
• ID ≈ 常数（随VDS增加变化<5%）
• 功耗P = VDS × ID必须远低于瞬态热极限

2.4 开关瞬态状态

开通瞬态：VGS从0V上升至驱动电压，经历延迟时间td(on)、上升时间tr。在此期间，VDS从Vbus下降至接近0V，ID从0上升至负载电流。关键参数是栅极电荷Qg与驱动电流Ig。若Ig不足，tr延长，开关损耗剧增。

关断瞬态：VGS下降，经历存储时间ts、下降时间tf。VDS上升，ID下降。体二极管反向恢复电荷Qrr在此阶段产生尖峰电流与电压，可能导致桥臂直通。

判断要点：通过示波器捕获VGS、VDS、ID波形，计算开关时间。若tr > 100ns（对于50A器件），表明驱动能力不足或栅极电阻过大。若VDS尖峰超过BVDSS的80%，需检查寄生电感与吸收电路。

三、核心参数阈值与状态转换边界

3.1 阈值电压Vth的精确测定

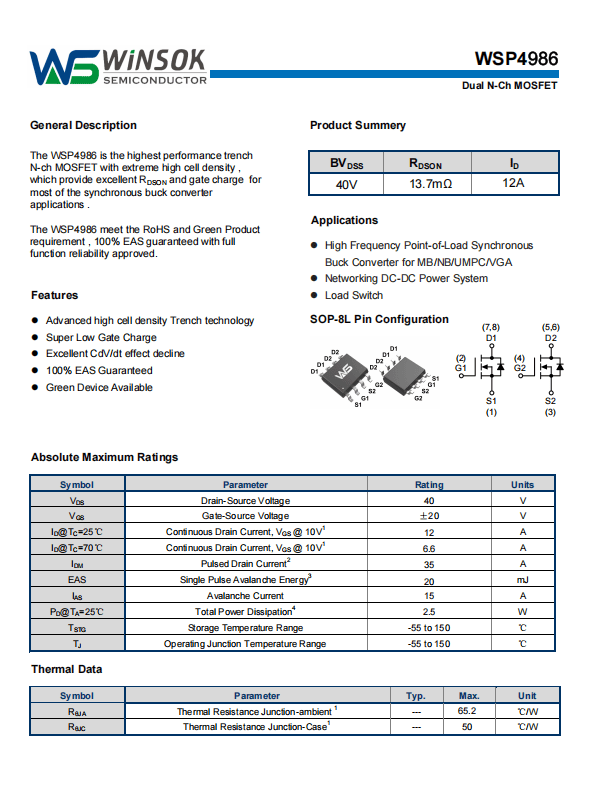

Vth并非单一点，而是一个范围。规格书给出Vth_min与Vth_max。状态判断需用最保守值：确保导通时VGS > Vth_max（考虑温度漂移），确保关断时VGS < Vth_min。

温度影响：Vth温度系数约为-4mV/℃。从-40℃到150℃，Vth变化约-0.76V。低温下Vth升高，可能需更高驱动电压；高温下Vth降低，关断时需确保负压足够深，防止误开通。

测试方法：在VDS=10V条件下，扫描VGS，当ID=250μA（或1mA）时对应的VGS即为Vth。实测值应在规格书范围内，若Vth偏小（如<1.5V），器件易受噪声干扰；若Vth偏大（如>5V），驱动电路需设计更高输出电压。

3.2 米勒平台电压识别

开关过程中，VGS波形会出现米勒平台，电压值约为Vth + ID / g_m。例如，ID=50A，g_m=10S，则平台电压约7V。平台持续时间t_Miller = Qgd / Ig，若Ig=1A，Qgd=50nC，则t_Miller=50ns。

米勒平台是判断器件是否完全进入饱和区的关键标志。若平台电压过低（如<5V），表明g_m不足或ID过大，器件可能工作在线性区边缘，损耗异常。

3.3 饱和压降与VGS-Vth关系

线性区与饱和区的边界由VDS = VGS - Vth决定。若VDS远小于此值（如<0.5×(VGS-Vth)），器件深在线性区，R_DS(on)特性主导；若VDS接近或超过此值，器件进入饱和区，恒流特性显现。

在电机驱动中，低速时VDS较小，工作在线性区实现调压；高速时VDS接近母线电压，器件在开关瞬态进入饱和区，但平均工作于开关状态。通过实时监测VDS与VGS差值，可动态判断工作模式。

四、伏安特性曲线的状态解读

4.1 输出特性曲线（ID-VDS）

曲线族中，每条曲线对应一个VGS值。从原点出发，沿负载线（由Vbus与负载电阻决定）移动，与不同VGS曲线的交点即为工作点。

• 若交点在曲线膝盖点左侧（低压大电流区），为线性区，VDS小，ID大。
• 若交点在膝盖点右侧（高压恒流区），为饱和区，VDS大，ID基本不变。
• 若VGS曲线低于负载线，器件处于截止状态。

工程判读：在电机堵转时，负载线近似垂直，与VGS曲线交点电流极大，器件进入饱和区限流状态，此时需快速检测过流并关断，防止热失控。

4.2 转移特性曲线（ID-VGS）

该曲线用于判断放大区线性度。在线性放大应用中，需选择VGS工作区间使曲线斜率（即g_m）恒定。通常在Vth + 2V至Vth + 4V区间，g_m变化率<10%，适合小信号放大。

在开关应用中，转移特性用于估算开关损耗。Qg可通过积分计算：Qg = ∫(Ciss + Crss)dVGS，从曲线可估算驱动能量需求。

4.3 SOA曲线的状态约束

安全工作区（SOA）曲线是状态判断的终极边界。任何工况下必须确保工作点落在SOA内。SOA由四条边界构成：

1. R_DS(on)限流线：ID ≤ VDS / R_DS(on)，防止线性区过载。
2. 功耗限制线：P = VDS × ID ≤ (Tj_max - Tc) / θ_jc，防止过热。
3. 二次击穿限制线：高压大电流区斜率更陡，防止寄生BJT导通。
4. 耐压限制线：VDS ≤ BVDSS。

动态轨迹分析：在开关瞬态，工作点在SOA中快速移动。若轨迹靠近边界，表明驱动参数或负载条件需优化。例如，关断时VDS尖峰逼近耐压线，需减小栅极电阻或增加吸收电路。

五、动态参数驱动的状态推演

5.1 开关时间参数的状态映射

开通延迟td(on) 从VGS上升至10%到VDS下降10%的时间，反映驱动信号传播延迟。若td(on) > 50ns，表明驱动回路电感过大或驱动芯片响应慢。

上升时间tr VDS从90%降至10%的时间，直接决定开关损耗。tr = Qgd / Ig，若Ig=2A，Qgd=75nC，则tr=37.5ns。实测tr偏大，需检查驱动电压是否足够、栅极电阻是否过大。

关断延迟td(off) 反映存储电荷清除速度。若td(off)过长，可能导致上下管直通。在死区时间设计中，必须确保td(off) < 死区时间，通常死区时间取td(off) + 50ns裕量。

5.2 栅极电荷分段解读

栅极电荷曲线分段对应不同状态：

• Qgs阶段：VGS上升，沟道未形成，器件处于截止态。此阶段驱动电流主要对Cgs充电。
• 米勒平台Qgd阶段：VGS维持恒定（≈Vth + ID/g_m），沟道形成但VDS仍高，器件处于饱和区边缘。此阶段耗时最长，损耗最大。
• Qod阶段：VDS降至接近0V，沟道完全打开，器件进入线性区。此阶段驱动电流再次对Cgs过充电至最终驱动电压。

通过示波器捕获VGS波形，识别各阶段时间，可精确定位器件在开关过程中的状态转换，优化驱动时序。

5.3 dV/dt与dI/dt的状态指示

开关瞬态的dV/dt可达10kV/μs，dI/dt可达2A/ns。这些参数通过寄生参数影响状态：

• 过高dV/dt：通过Crss耦合到栅极，可能引发误导通。需确保驱动回路阻抗足够低，使耦合电流被旁路。
• 过高dI/dt：在寄生电感L上产生尖峰电压V_spike = L × dI/dt，可能击穿器件。需优化PCB布局，减小功率环路面积。

状态判据：若开关波形出现台阶、振荡或异常平台，表明dV/dt或dI/dt超出器件承受能力，需调整Rg或优化布局。

六、应用场景中的状态判断实例

6.1 电机驱动H桥状态分析

在PWM调制下，每个MOS管经历四种状态循环：

1. 导通阶段：VGS=15V，VDS≈ID×R_DS(on)（<1V），ID=负载电流（±50A），处于深线性区。此时监测VDS，若>2V，表明R_DS(on)异常增大或管芯过热。
2. 关断续流阶段：VGS=0V，VDS≈-0.7V（体二极管导通），ID衰减。若VDS正偏超过1V，表明体二极管损坏或电流过大。
3. 死区时间：VGS=0V，VDS快速上升，ID=0。需确保VDS尖峰<0.8×BVDSS。
4. 对管导通：本管保持截止，VDS≈Vbus。若检测到ID有漏电流>1mA，表明器件漏电或驱动负压不足。

通过实时监测VGS、VDS、ID三相波形，可绘制状态转移图，识别异常状态。例如，死区时间内若VGS出现米勒平台，表明驱动回路耦合干扰，需增强隔离。

6.2 开关电源同步整流状态

同步整流MOS管在副边整流中，工作于特殊模式：

• 导通期：VGS=10V，VDS≈-0.1V（同步整流），ID=输出电流（20A），处于深线性区。此时R_DS(on)应<5mΩ，损耗<2W。
• 关断期：VGS=0V，VDS快速上升至变压器副边电压（如40V），ID=0。关断损耗是关键，E_off应<5μJ。
• 反向导通期：若死区时间设置不当，体二极管导通，VDS≈-0.7V，ID续流。此阶段损耗是同步整流的7倍，需精确控制死区时间<50ns。

状态判断要点：通过测量VDS过零点的斜率，可判断是否实现零电压开关（ZVS）。若VDS在VGS上升前已降至0V，则ZVS成功，开通损耗近似为零；否则为硬开关，损耗显著。

6.3 负载开关状态

作为电源通断开关，MOS管工作于开关两态，避免线性区：

• 开启过程：VGS缓升（如10ms），控制浪涌电流I_inrush = C_load × dVDS/dt。若C_load=1000μF，dVDS/dt=12V/ms，则I_inrush=12A。通过控制VGS上升斜率，确保I_inrush < IDM。
• 导通态：VGS=10V，VDS<0.1V，ID=负载电流。若负载短路，ID瞬间增至IDM，驱动电路需快速关断，通常<10μs。
• 关断态：VGS=0V，ID≈0，VDS=Vbus。需监测ID漏电流，若>1μA，表明器件漏电超标。

状态判据：负载开关的关键是避免线性区长时间工作。若VGS从0V至10V时间>100ms，器件在R_DS(on)较大状态停留过久，发热严重。应使用负载开关IC，内置 slew rate 控制，确保在50μs内完成切换。

七、失效状态的参数识别

7.1 短路失效

参数表现：VGS=0V时，VDS≈0V，ID≈Vbus / R_load。即截止状态下漏源极电阻接近0Ω。原因是管芯击穿或金属化层熔融。此时所有驱动信号失效，必须更换器件。

7.2 开路失效

参数表现：VGS=10V时，VDS≈Vbus，ID=0。任何VGS下均无导通，原因为键合线断裂或栅极氧化层击穿。测量栅极对源极电阻，若为开路（>1MΩ），确认栅极失效；若栅极正常，则源漏路径开路。

7.3 漏电失效

参数表现：截止态ID持续>1mA，且随温度升高急剧增大。用万用表二极管档测量源漏，正向压降异常偏低（<0.3V），表明PN结漏电。此状态可能导致待机功耗超标或误触发。

7.4 参数漂移失效

参数表现：多次雪崩或温度循环后，Vth偏移>0.5V，R_DS(on)增加>20%。通过LCR表测量Ciss、Crss，若电容值下降>30%，表明栅氧层退化。此类失效需对比原始规格书，通常发生在寿命末期。

八、工程实践中的状态监测技巧

8.1 在线监测方案

VDS电压监测：通过高速差分放大器实时采样VDS，若VDS在导通态持续>2V，触发过温预警；若VDS尖峰>0.8×BVDSS，立即关断所有管子。

ID电流监测：使用霍尔传感器或采样电阻，监测ID有效值。若ID_RMS > 0.7×ID_max，降载运行；若ID瞬时>IDM，硬件快速关断。

Tj结温估算：利用内置NTC热敏电阻或基于热模型计算：Tj = Tc + (ID_RMS² × R_DS(on) + P_sw) × θ_jc。若Tj > 125℃，降频或降载。

8.2 离线测试方法

双脉冲测试：给栅极施加双脉冲，捕获开关波形，精确测量td(on)、tr、td(off)、tf、Eon、Eoff、Qrr。与规格书对比，若tr实测值>规格书150%，表明驱动电路设计不当。

静态参数测试：使用晶体管图示仪扫描输出特性曲线，检查R_DS(on)、Vth、BVDSS是否在规格范围内。若R_DS(on) > 规格书120%，器件可能老化或假冒。

九、参数降额与状态安全裕度

所有状态判断必须基于降额参数：

• 电压降额：工作VDS ≤ 0.8 × BVDSS_min
• 电流降额：连续ID ≤ 0.7 × ID_max @ Tc=100℃
• 温度降额：Tj ≤ 125℃（即使器件额定为150℃）
• 开关降额：开关频率f_sw ≤ 0.8 × f_sw_max

安全裕度计算：假设Vbus=400V，选650V器件，降额后安全电压=520V，裕度30%；ID_max=100A，工作电流70A，裕度30%。这种裕量确保在电网波动、负载突变时，工作点不会触及极限。

十、结论与判断黄金法则

根据参数判断MOS管工作状态的黄金法则如下：

法则一：状态判断必须从VGS与Vth关系入手，这是区分截止与导通的根本。法则二：导通状态下，必须比较VDS与VGS-Vth，确定线性区或饱和区。法则三：所有参数分析必须基于最高结温下的规格值，而非室温数据。法则四：动态状态需结合时间参数（tr, tf）与电荷参数（Qg, Qgd）综合推演。法则五：任何工作点必须落在SOA曲线内，并保留30%安全裕量。法则六：实测波形与理论计算偏差>20%，表明存在寄生参数干扰或器件异常。法则七：状态监测需三相参数（VGS, VDS, ID）同步捕获，单点测量易误判。

在工程实践中，应将参数判断流程固化为设计审查清单：VGS是否满足Vth要求？VDS是否降额？ID是否过载？Tj是否超限？SOA是否安全？开关时间是否合理？只有通过系统性的参数分析，才能确保MOS管始终工作在预期最佳状态，释放其全部性能潜力的同时保障系统长治久安。
