一、引言：逆变器与MOS管的共生关系

逆变器作为直流电能到交流电能的转换中枢，其性能上限本质上由功率开关器件的特性决定。MOSFET凭借电压控制机制、纳秒级开关速度与正温度系数自均流特性，已成为现代逆变器设计的绝对主流。从光伏并网逆变器到电机驱动变频器，从便携式储能电源到兆瓦级风电变流器，MOS管的应用原理深刻影响着转换效率、输出波形质量与系统可靠性。本文将穿透电路表象，从半导体物理、开关过程、拓扑演化三个层面，系统揭示MOS管在逆变器中的底层应用原理。

二、核心工作原理：开关动作与PWM调制

2.1 基础开关机制

MOS管在逆变器中的核心职能是充当高频开关，通过周期性导通与关断将直流母线电压斩波为脉冲序列。当栅源电压超过阈值电压（通常为2-4V）时，导电沟道形成，漏源极间呈现低阻态（R_DS(on)可低至毫欧级）；当栅源电压归零或施加负偏压时，沟道消失，漏源极间承受高阻断电压（高压型可达1200V以上）。这种近乎理想的双态特性，使MOS管能以极高频率（通常16kHz至200kHz）将直流电压分割成宽度可变的脉冲。

2.2 PWM脉宽调制原理

逆变器输出正弦交流电的精髓在于脉宽调制（PWM）技术。以单相全桥为例，四个MOS管构成H桥拓扑，对角线管子Q1-Q4与Q2-Q3交替导通。控制器根据正弦波参考信号与三角载波比较结果，动态调整每周期内脉冲的占空比。当参考电压处于正半周波峰时，Q1与Q4导通时间最大化，Q2与Q3关断，输出近似+Udc；当参考电压过零时，所有管子各占50%导通时间，输出平均电压为零。通过LC低通滤波器滤除高频分量，负载端即可重构出平滑的正弦波。

载波频率的选择是权衡的艺术。频率越高，滤波器体积越小，动态响应越快，但开关损耗随之增加。光伏逆变器通常选择16-20kHz以避开音频噪声，而电机驱动器可提升至100kHz以上以获得更佳的转矩控制精度。

2.3 死区时间机制

在桥式拓扑中，为避免上下桥臂直通短路，必须在关断一个管子与开通互补管之间插入死区时间（通常为0.5-2微秒）。这段两管均关断的区间内，感性负载电流通过MOS管的体二极管续流。死区时间的存在会引入非线性失真，尤其在电压过零点附近。碳化硅MOSFET凭借10纳秒级的开关速度，可将死区时间压缩至200纳秒以内，显著降低总谐波失真。研究表明，死区时间每缩短100纳秒，输出THD可改善0.02%。

三、关键拓扑结构的工作原理解析

3.1 单相全桥拓扑

全桥拓扑由四个MOS管与LC滤波器构成。工作模式分为四个象限：正半周能量传输阶段（Q1、Q4导通，电流正向流入负载）、正半周续流阶段（Q1、Q3或Q2、Q4体二极管导通，电感释放储能）、负半周能量传输阶段（Q2、Q3导通，电流反向）与负半周续流阶段。每个开关周期内，能量在直流母线与负载间双向流动，实现了真正的四象限运行。

3.2 三相桥式拓扑

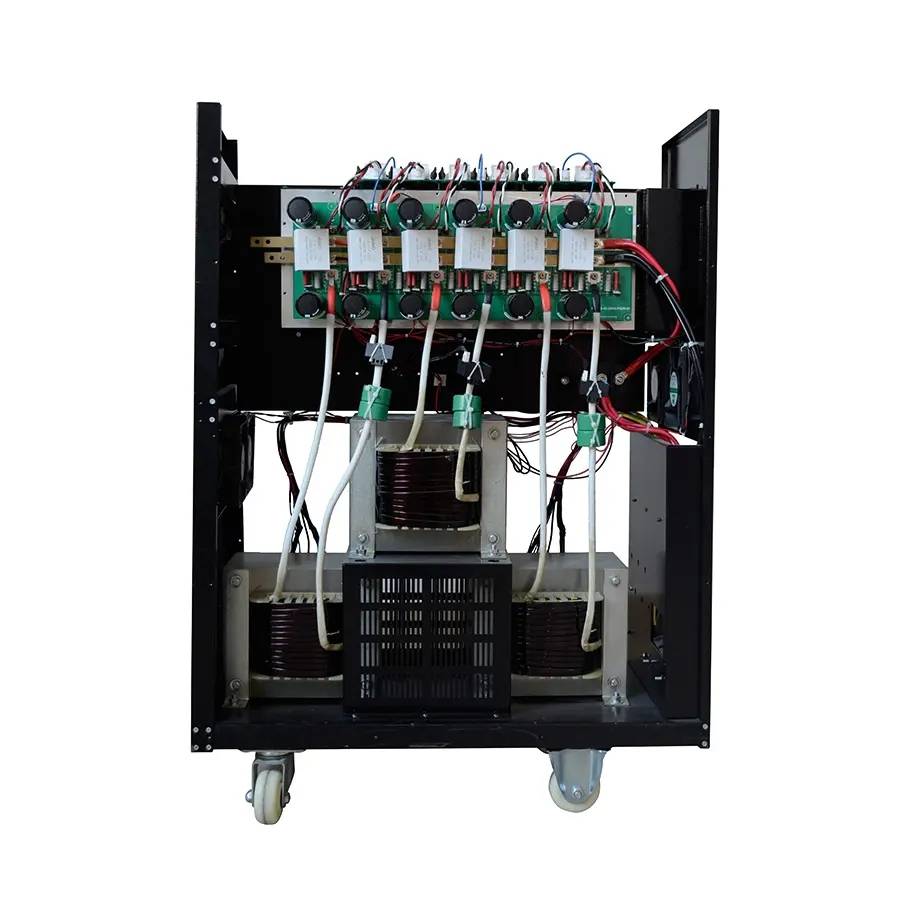

三相逆变器采用六管拓扑，三对桥臂分别输出A、B、C相。其PWM调制策略更为复杂，空间矢量脉宽调制（SVPWM）通过8个基本电压矢量的时间合成，在相同直流母线电压下可输出比SPWM高15%的基波电压，直流母线利用率显著提升。SVPWM算法将每个开关周期分为6个扇区，根据目标电压矢量所在扇区，计算相邻两个非零矢量与零矢量的作用时间，使合成电压矢量以圆形轨迹旋转，从而驱动电机产生恒定转矩。

3.3 多电平拓扑

在中高压场合，两电平拓扑的电压应力过高。三电平NPC拓扑每桥臂增加两个钳位二极管与中点连接，使管子仅需承受母线电压的一半，电压变化率（dv/dt）降低50%，电磁干扰大幅改善。此时MOS管工作于三种电平状态：+Udc/2、0、-Udc/2，输出波形更接近正弦，THD从两电平的5%降至1.5%以下，滤波器体积可缩小60%。

四、半导体物理层面对性能的影响

4.1 导通损耗机制

导通损耗由R_DS(on)决定，符合P_cond = I_D² × R_DS(on)关系。在50kW逆变器中，若输出电流有效值100A，R_DS(on)=10mΩ，则每管导通损耗达100瓦，六管总计600瓦，效率损失1.2%。因此，降低R_DS(on)是提升效率的首要任务。沟槽栅技术将导电沟道从横向转为纵向，消除JFET电阻，使R_DS(on)降低30%。超结技术则通过交替的P/N柱结构，在相同耐压下将导通电阻降低至传统结构的1/5。

4.2 开关损耗机理

开关损耗产生于导通与关断的瞬态过程。开通时，漏源电压下降与漏极电流上升存在重叠，损耗为E_on = ∫(V_DS × I_D)dt。关断时，电压上升与电流下降重叠形成E_off。开关损耗与栅极电荷Qg密切相关，Qg越大，开关时间越长，损耗越高。某600V/100A MOS管在硬开关条件下，开关损耗可达导通损耗的2-3倍。采用零电压开关（ZVS）或零电流开关（ZCS）技术，可使开关损耗降低80%以上。

4.3 体二极管反向恢复

在死区时间内，负载电流流经MOS管体二极管。当互补管开通时，体二极管需从导通切换到截止，产生反向恢复电荷Qrr，引发额外的开关损耗与电压尖峰。若Qrr过大，会导致上下管直通风险。快恢复MOS管通过优化外延层掺杂，将Qrr降低至50nC以下，配合RC吸收电路，可将电压尖峰抑制在额定值的90%以内。

五、驱动与保护电路原理

5.1 栅极驱动机制

MOS管驱动需经历四个阶段：驱动芯片输出脉冲、栅极电容充电至阈值电压、米勒平台期（此时V_DS快速变化）、栅极过驱动至最终电压。驱动电阻Rg的选择至关重要，过小会导致开关过快，产生严重电磁干扰与电压尖峰；过大则延长开关时间，增加损耗。通常Rg取5-50Ω，并通过独立调节开通与关断电阻（Rg_on与Rg_off）来平衡效率与EMI。

驱动芯片需提供足够峰值电流以快速充放电栅极电容。对于Qg=100nC的管子，若要求开关时间50ns，则驱动电流需达2A。此外，驱动电路需提供负偏压（通常为-3V至-5V）确保关断可靠性，防止米勒效应引发误导通。

5.2 过流保护原理

逆变器过流保护通常采用三级机制。第一级为软件限流，当采样电流超过1.2倍额定值时，控制器自动降低PWM占空比，输出转矩受限。第二级为硬件快速关断，通过电流互感器或采样电阻实时监测，当电流达到1.5倍额定值时，比较器在1微秒内触发驱动芯片的关断引脚，所有MOS管立即关断。第三级为器件级保护，部分智能MOS管集成电流镜，当电流超过2倍额定值时，门极驱动被内部钳位，实现硬件级快速限流。

5.3 热保护机制

MOS管结温超过150℃将触发降额曲线，可靠性急剧下降。热保护通过紧贴管壳的NTC热敏电阻实现，当散热器温度超过85℃时，控制器降低开关频率（从100kHz降至50kHz）以减少损耗；当温度超过100℃时，输出电流被限制至50%；超过110℃则彻底停机。更先进的设计采用集成温度传感器的智能MOS管，可实时读取结温，误差小于±2℃，实现精细化热管理。

六、调制策略对MOS管应力影响

6.1 正弦脉宽调制（SPWM）

SPWM在正弦波峰值附近调制深度接近100%，此时管子承受最大电流与最长时间导通，结温最高。而在过零点附近，占空比50%，电流小，损耗低。这种非均匀应力分布要求散热设计必须针对峰值工况留足裕量，通常按持续电流的1.5倍设计散热器。

6.2 空间矢量调制（SVPWM）

SVPWM每周期插入零矢量，使管子有1/3时间处于不工作状态，等效开关频率降低，开关损耗减少30%。但零矢量切换时，所有管子同时动作，产生更大的di/dt与dv/dt，对驱动同步性要求极高，否则易引发桥臂直通。因此，SVPWM驱动需采用专用ASIC芯片，确保6路PWM信号死区时间偏差小于10纳秒。

6.3 特定谐波消除（SHEPWM）

SHEPWM通过离线计算开关角度，在特定时刻切换管子状态，直接消除5次、7次等低次谐波。此方法开关频率低（仅为输出频率的数倍），开关损耗极低，但动态响应慢，适用于恒定转速场合。其原理基于傅里叶级数分解，通过求解非线性方程组获得最优开关角，使MOS管在极低开关频率下仍能输出高质量正弦波。

七、性能指标与优化路径

7.1 转换效率

逆变器效率η = P_out / (P_out + P_cond + P_sw + P_gate + P_other)。优化路径包括：选用R_DS(on)小于5毫欧的MOS管降低导通损耗；采用软开关技术减少开关损耗；优化驱动电阻降低驱动损耗；使用同步整流替代体二极管续流，额外提升效率1-2%。

7.2 输出波形质量

总谐波失真（THD）要求小于2%（光伏逆变器）或5%（电机驱动）。优化方法包括：提高载波频率（从16kHz提升至100kHz，THD降低0.5%）；采用多电平拓扑（三电平THD比两电平低3.5%）；优化LC滤波器参数，L取感抗在载波频率下为负载阻抗10-20倍的值，C取容抗为负载阻抗0.1-0.2倍的值。

7.3 电磁兼容性

开关动作产生的dv/dt可达10kV/μs，di/dt达2A/ns，是EMI主要源头。抑制措施包括：在MOS管漏源极并联100pF-1nF的C0G陶瓷电容，限制dv/dt；驱动回路采用双绞线，减小环路面积；在直流母线添加薄膜电容与铁氧体磁环，吸收高频噪声；采用频率抖动技术，使开关频率在±5%范围内随机变化，分散频谱能量，降低峰值辐射。

八、不同应用场景原理差异

8.1 光伏并网逆变器

光伏逆变器需实现最大功率点跟踪（MPPT），MOS管工作模式随光照强度动态调整。在弱光下，开关频率降低以减少损耗；在强光下，频率提升以减小电感纹波。其输出需严格锁相，与电网电压频率偏差小于0.1Hz，THD要求小于2%，通过锁相环（PLL）实时调整PWM相位实现。

8.2 电机驱动逆变器

电机负载为感性，电流滞后电压，功率因数小于1。MOS管需承受反电动势叠加母线电压，耐压需选为母线电压的2倍以上。磁场定向控制（FOC）算法将三相电流解耦为励磁与转矩分量，通过SVPWM控制MOS管，实现电机转矩的精确、快速响应，动态响应时间可缩短至1毫秒以内。

8.3 不间断电源（UPS）

UPS逆变器需在毫秒级内从市电模式切换至电池模式，MOS管驱动电源需配备储能电容，确保切换瞬间驱动不中断。其输出波形为纯正弦波，THD要求小于1%，采用双闭环控制（电压外环、电流内环），带宽设计为输出频率的10-20倍，确保带非线性负载（如计算机电源）时电压畸变小于3%。

九、技术挑战与前沿解决方案

并联均流难题：单管电流能力有限，多管并联时因参数离散性导致电流不均。解决方案包括：筛选R_DS(on)误差小于5%的同一批次管子；采用源极串联PCB走线或10毫欧均流电阻，利用正温度系数实现负反馈均流；采用主从驱动，确保各管栅极信号同步偏差小于5纳秒。

短路耐受能力：MOS管短路耐受时间通常仅5-10微秒，远低于IGBT的10微秒。需采用去饱和检测（Desaturation），当V_DS超过阈值时立即关断，反应时间需小于1微秒。某智能驱动芯片通过监测V_DS电压，在短路发生800纳秒内完成关断，保护了管子免受损坏。

雪崩击穿风险：关断时线路寄生电感引发电压尖峰，可能超过击穿电压。优化布局使功率环路面积小于2平方厘米，使用叠层母排降低寄生电感至10纳亨以下；在管子两端并联TVS二极管，钳位电压至额定值的90%。

十、未来演进方向

氮化镓（GaN）技术正向650V-900V平台推进，其开关频率可达MHz级别，使逆变器磁性元件体积再缩小60%，效率突破98%。但GaN驱动电压范围窄、成本高昂，短期内仅适用于3kW以下高端场景。

智能功率模块（IPM） 将MOS管、驱动、保护、电流/温度传感器集成于单一封装，寄生电感降低70%，设计周期缩短50%。其内置的数字接口可直接向控制器反馈实时状态，支持预测性维护。

数字孪生驱动技术通过在线监测开关波形，利用AI算法动态调整驱动参数，实时优化死区时间与驱动强度，使效率始终处于最优状态，全工况效率波动小于0.5%。

十一、结论

MOS管在逆变器中的应用原理，本质上是利用其高速开关特性对直流电压进行时空分割与重构。从底层的半导体物理特性，到中层的驱动保护电路，再到顶层的调制算法，每个环节的设计精度都直接映射为最终转换效率、波形质量与可靠性的量化指标。

随着SiC与GaN技术的成熟，MOS管的工作频率与效率边界被持续拓宽，逆变器正朝着高频化、小型化、智能化方向演进。然而，高频化带来的EMI、驱动复杂度与热管理挑战，要求设计者必须从系统级视角统筹器件选型、拓扑优化与控制策略，方能充分释放MOS管在电能转换中的全部潜能。

对于工程实践而言，理解MOS管的开关物理过程、精确计算损耗分量、优化驱动与保护电路，是实现高性能逆变器设计的三大基石。唯有将理论原理与实测数据反复迭代，才能在效率、成本与可靠性之间找到最佳平衡点。
