随着汽车照明向智能化、高亮化快速演进，LED前大灯已成为L2+级智能驾驶的核心视觉组件。作为高亮度光源的核心开关器件，驱动MOSFET的耐压能力与开关效率直接决定照明系统的性能上限。微硕WINSOK推出的N沟道高性能MOSFET WSF09N20G，凭借200V高耐压与快速开关特性，为矩阵式LED大灯提供了高可靠性的升压驱动方案。

市场趋势驱动技术革新

2025年全球汽车LED照明市场规模预计达350亿美元，中国矩阵式大灯装配率突破40%，年复合增长率达22%，核心动能源于三方面：

1、法规强制升级：GB 4785-2023要求近光灯配光精度达±15%，ADB自适应远光需实现100个独立像素控制，推动驱动器件向高压高频演进。

2、能效标准严苛：新能源车企要求照明系统效率>92%，每提升1%可降耗0.3kWh/100km，传统60V MOS管导通损耗已无法满足要求。

3、功能持续扩展：数字大灯、投影迎宾灯等新技术需要驱动模块支持30-80V宽范围输出，要求开关管耐压裕量>2.5倍。

LED大灯技术发展现状：

1、升压拓扑主流化：12V电池系统需Boost升压至40-80V驱动多串LED，开关频率普遍提升至200kHz以上以缩小电感体积。

2、精准调光要求高：ADB防眩目功能要求单颗LED电流调节精度达1%，PWM频率>2kHz以避免频闪危害。

3、安全冗余强化：ISO 26262 ASIL-B等级要求驱动级具备开路、短路、过流三重诊断，故障响应时间<10μs。

二、WSF09N20G关键特性

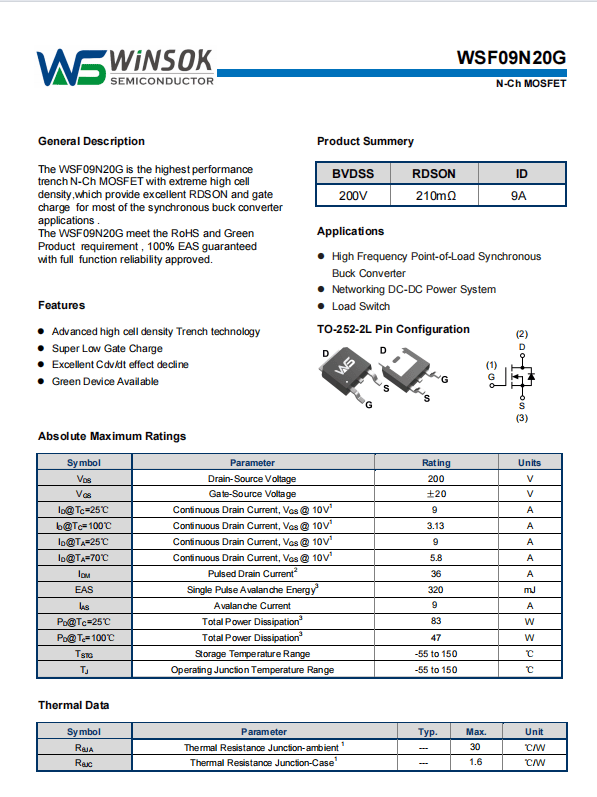

超高耐压设计：200V Drain-Source击穿电压（BVDSS），可抵御负载突降（Load Dump）至120V的瞬态冲击，无需前置TVS管，简化保护电路。

中等载流能力：连续漏极电流9A，脉冲电流36A，单颗可驱动80W级LED阵列，支持4串12颗LED并联，满足主流远光模组需求。

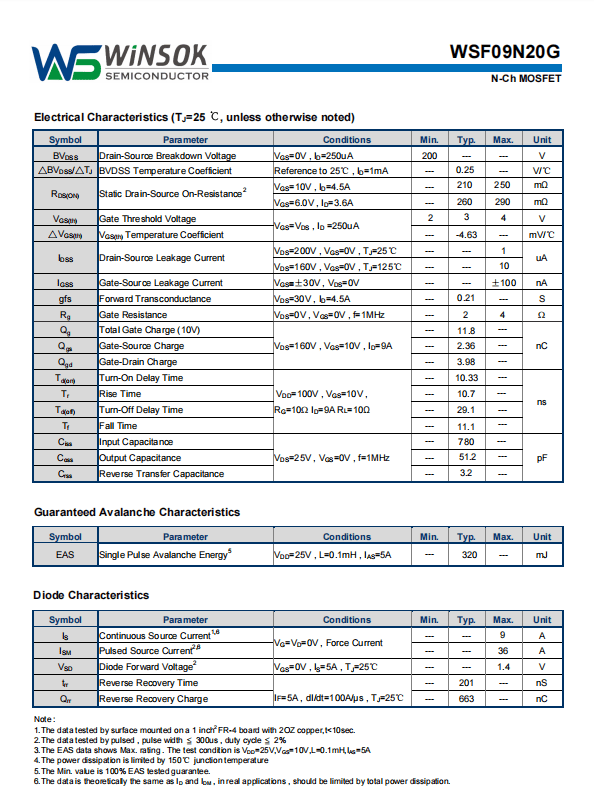

低开关损耗：总栅极电荷Qg仅11.8nC，开启延迟Td(on)仅10.33ns，支持500kHz超高频开关，电感体积可缩小60%。

强雪崩鲁棒性：单脉冲雪崩能量EAS达320mJ（L=0.1mH），可承受LED开路或线束短路时的反激电压尖峰，提升系统容错能力。

车规级封装：TO-252-2L贴片封装热阻RθJC仅1.6℃/W，配合2oz铜厚铝基板，连续工作结温可控制在115℃以内。

三、LED大灯应用优势

1、升压驱动效率突破

在典型Boost拓扑中（12V升压至60V/1.3A），WSF09N20G作为主开关管，210mΩ导通电阻在9A负载下仅产生1.7W导通损耗，配合11.8nC低Qg，500kHz开关频率下总损耗<2.5W，效率提升至95.5%。200V耐压可承受电感漏感导致的150V尖峰电压，RC吸收电路可简化为仅一颗电容，PCB空间节省30%。

2、精准调光无频闪

11.8nC低栅极电荷配合智能驱动芯片，实现12位精度（4096级）PWM调光，频率可达5kHz，满足ADB系统对像素光源的快速切换需求。在1%低占空比工况下，10ns级快速关断能力确保LED电流无过冲，避免鬼影现象。通过VDS电压采样实现LED灯串开路检测，响应时间<8μs，故障定位精度达单颗LED。

3、高可靠热设计

雪崩耐量320mJ可承受电机堵转或线束短路时的能量冲击，无需额外保护器件。栅极ESD防护能力达±30V，有效抵御线束插拔浪涌。建议PCB布局采用漏极铺铜区>100mm²，过孔连接铝基板，热阻可降至12℃/W，在85℃环境温度下仍可满功率运行。

四、设计实现方案

升压拓扑优化：采用WSF09N20G构建Boost电路，输入9-16V，输出60V/1.3A驱动3串9颗LED。栅极驱动电压10V，驱动电阻取10Ω以抑制振荡，开关频率设定300kHz，平衡效率与EMI。

智能诊断策略：基于LIN总线接收车身域控制器指令，通过检测IDSS漏电流变化实现芯片过温预警（>130℃）。VDS电压经RC滤波送入MCU ADC，实现逐周期过流保护，阈值设为12A（1.3倍额定值）。

热设计裕量：在铝基板MOSFET焊盘下方布置6个过孔连接散热器，导热硅脂填充后热阻降至8℃/W。建议工作结温设计裕量保留25℃，确保175℃极限结温下仍能短时过载运行。

五、结论

WSF09N20G凭借200V超高耐压、11.8nC低栅极电荷及320mJ雪崩能量，在汽车LED大灯升压驱动领域展现出卓越性能。从升压效率到调光精度，从系统保护到热设计裕量，该器件为智能照明系统提供了高功率密度、高安全性的解决方案。随着像素级数字大灯技术普及，WSF09N20G有望在激光大灯、DLP投影灯及车灯清洁系统等新兴应用中持续渗透，推动汽车照明向更安全、更智能的方向深度演进。
