电解电容在电路中起什么作用?
创始人
2025-11-25 20:06:55
0次

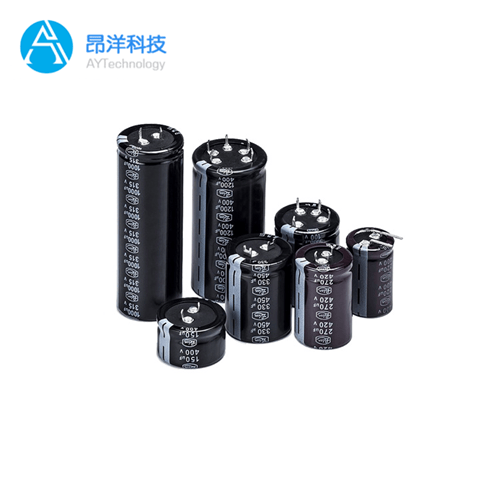

电解电容在电路中主要利用其大容量和极性特性,承担储能、滤波、耦合、去耦、旁路、调谐及能量转换等关键功能,广泛应用于电源、信号处理、电机驱动等场景。以下是其核心作用及具体应用场景的详细说明:

储能与释放

原理:电解电容通过极板间电解质的电化学特性存储电荷,容量远大于陶瓷电容(可达数千至数万μF),能在短时间内释放大量能量。

应用:

电源电路:在开关电源中,电解电容与电感组成LC滤波电路,平滑整流后的脉动直流,为负载提供稳定电压。例如,手机充电器输出端的电解电容可减少电压纹波,避免充电不稳定。

瞬态能量补偿:在相机闪光灯电路中,电解电容快速充电至数百伏,闪光时瞬间释放能量,驱动氙气灯发光。

滤波(低频噪声抑制)

原理:电解电容对低频信号(如50Hz工频干扰)呈现低阻抗,可有效滤除电源中的低频纹波。

应用:

音频设备:在功放电源中,电解电容与陶瓷电容并联,前者滤除低频噪声,后者滤除高频噪声,共同提升音质。

工业电源:在变频器直流母线端,大容量电解电容(如1000μF/450V)可抑制电机启停产生的电压波动,保护IGBT等功率器件。

耦合(信号传输)

原理:电解电容隔断直流信号,仅允许交流信号通过,实现信号隔离与传输。

应用:

音频放大器:在级间耦合中,电解电容(如10μF/25V)传递音频信号,同时阻断各级直流偏置电压,避免相互干扰。

传感器电路:在压力传感器输出端,电解电容可滤除直流偏移,仅传输变化的压力信号。

去耦(电源稳定性)

原理:电解电容为芯片提供局部低阻抗电源,吸收开关瞬间产生的电流尖峰,减少电源噪声。

应用:

数字电路:在CPU、FPGA等高速芯片电源引脚旁,并联电解电容(如100μF/16V)和陶瓷电容,前者吸收低频噪声,后者吸收高频噪声,共同提升电源稳定性。

模拟电路:在运放电源端,电解电容可减少电源纹波对放大信号的干扰,提高信噪比。

旁路(噪声分流)

原理:电解电容为高频噪声提供低阻抗通路,使其绕过敏感元件,减少干扰。

应用:

RF电路:在射频模块电源端,电解电容与磁珠串联,滤除电源线上的高频噪声,避免干扰射频信号。

开关电源:在MOSFET驱动电路中,电解电容可旁路驱动信号中的高频毛刺,防止误触发。

调谐(频率选择)

原理:电解电容与电感组成LC谐振电路,选择特定频率信号。

应用:

收音机:在调谐电路中,可变电解电容(如365pF)与电感配合,选择不同频率的电台信号。

振荡器:在LC振荡电路中,电解电容确定振荡频率,用于时钟信号生成。

能量转换(电机驱动)

原理:电解电容在电机驱动电路中吸收反电动势,保护功率器件。

应用:

变频器:在直流母线端,电解电容(如470μF/630V)吸收电机减速时产生的反电动势,防止电压过高损坏IGBT。

伺服驱动器:在电机启动瞬间,电解电容提供额外能量,辅助电机快速达到额定转速。
