MOS管选型是影响电源效率、开关速度和系统可靠性的决定性环节。与双极型三极管相比，MOS管参数体系更复杂，包括静态参数、动态参数、热参数及安全工作区（SOA）等多个维度。本文建立系统化的选型方法论，涵盖参数解析、应用场景匹配及批量一致性验证。

一、沟道类型与电路拓扑匹配原则

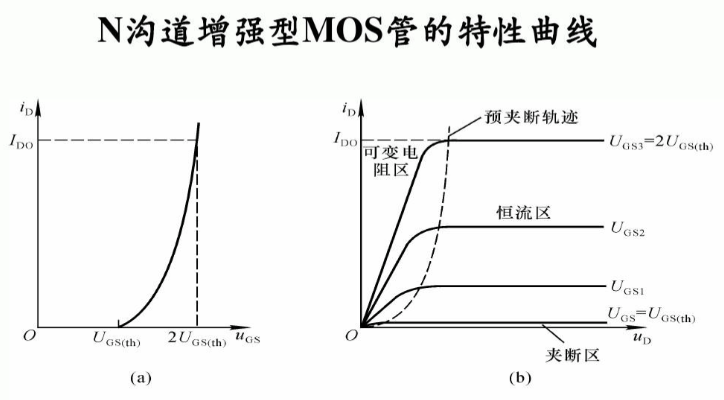

N沟道与P沟道的本质差异

MOS管分为N沟道和P沟道两大类。N沟道MOS管（NMOS）以电子为导电载流子，电子迁移率约为空穴的2.3倍，因此同尺寸下RDS(on)更低、开关速度更快、成本更优，市场占比超85%。P沟道MOS管（PMOS）以空穴导电，适用于高端开关（负载接地，开关接电源）和互补驱动电路。

选型首要原则：

• 低端开关（负载接电源，开关接地）优先选NMOS，驱动逻辑简单，栅极电压相对于地为正即可导通。
• 高端开关必须采用PMOS或NMOS+自举驱动。PMOS栅极驱动电压需低于电源轨，适合简单应用；NMOS高端驱动需自举电路或隔离电源，但性能更优。
• 同步整流、H桥驱动、三相逆变等拓扑需NMOS与PMOS配合使用，形成互补结构。

在桥式电路中，上下管互补导通，需设置死区时间防止直通。死区时间选择需考虑栅极放电延迟和体二极管反向恢复特性，通常设置为50-200ns。阿赛姆的半桥驱动MOS管集成方案，提供匹配的死区时间配置指南，简化了设计难度。

二、静态关键参数的量化匹配体系

1. 阈值电压VGS(th)的兼容性设计

VGS(th)是MOS管开始导通的临界电压，典型值2-4V（中压管）或1-2V（低压管）。选型需确保：

• 驱动电压裕量：VDRV > VGS(th) + 2V，保证全温度范围可靠导通
• 抗干扰能力：VGS(th) > 1V，避免噪声误触发
• 逻辑电平匹配：MCU直接驱动（3.3V/5V）需选逻辑电平MOS管（VGS(th)≈1.5V）

VGS(th)温度系数约-2mV/℃，全温范围变化约0.3V。低温启动时，VGS(th)升高，需增大驱动电压。对于电池供电设备，应选择VGS(th)较低的器件以降低驱动损耗。

2. 导通电阻RDS(on)的功耗与成本平衡

RDS(on)是MOS管在完全导通状态下的沟道电阻，决定导通损耗Pon = ID² × RDS(on)。RDS(on)与芯片面积成反比，面积越大成本越高。选型步骤：

• 计算允许的最大RDS(on)：Rmax = (Tjmax - Ta) / (ID² × RθJA × k)，其中k为降额系数（0.7-0.8）
• 电压等级选择：RDS(on)随耐压升高呈指数增长，30V管约5-10mΩ，100V管约20-50mΩ，500V管可达200-500mΩ
• 并联方案评估：当单管RDS(on)不满足时，可双管并联，但需增加驱动功率和均流设计成本

工程实例： 48V/10A电机驱动，环境温度60℃，要求结温<100℃，热阻RθJA=40℃/W。则允许功耗Pmax = (100-60)/40 = 1W，要求RDS(on) < 1W / (10A)² = 10mΩ。应选100V耐压、RDS(on)≤8mΩ的NMOS，并保留20%裕量。

阿赛姆的Trench工艺MOS管在100V等级下实现RDS(on)低至6.5mΩ，相比平面工艺降低35%。其数据手册提供25℃、100℃、125℃下的RDS(on)温度系数曲线，便于精确计算高温下的导通损耗，避免过度降额设计。

3. 最大电压VDSS的安全裕量

VDSS是漏源极间能承受的最大电压，必须在最恶劣工况下保持：

• 稳态电压：VDSS ≥ 1.2 × VCCmax
• 瞬态尖峰：感性负载需VDSS ≥ 2 × VCC，或配合TVS钳位
• 温度降额：高温下VDSS下降约0.1%/℃，125℃时降额约10%

雪崩耐量评估： 单次雪崩能量EAS = 0.5×L×I²，重复雪崩能量EAR需按占空比降额。对于电机驱动等频繁开关感性负载的应用，必须验证EAS和EAR指标。阿赛姆的车规级MOS管提供完整的雪崩测试报告，标注不同电感量（1mH-10mH）下的EAS值，便于工程师直接选型。

4. 最大电流ID的连续与脉冲区分

ID参数分为连续电流ID和脉冲电流IDM。连续电流受结温限制，脉冲电流受键合线和金属化层电流密度限制。选型规则：

• 连续电流：IDcont ≥ 1.5 × Iload，计算基于RθJA和热阻
• 脉冲电流：IDM ≥ 3 × Iload，脉宽<100μs，占空比<1%
• SOA核查：工作点必须在DC SOA曲线内，脉冲工况需核对瞬态SOA

三、动态参数的开关损耗计算

1. 栅极电荷Qg与驱动功耗

Qg是开关过程中栅极电容充放电的总电荷量，决定驱动电流需求。驱动功耗Pdrive = Qg × VDRV × fsw。例如Qg=50nC，VDRV=12V，fsw=200kHz时，Pdrive = 50nC×12V×200kHz = 120mW。

Qg由三部分组成：Qgs（栅源电荷）、Qgd（米勒电荷）、Qgs2（过充电荷）。其中Qgd决定米勒平台时长，直接影响开关损耗。选型时应优先选Qgd小的器件，或采用分离栅驱动技术加速米勒区充电。

2. 开关时间与交叉损耗

开关损耗Psw = (VDS × ID × (ton + toff) × fsw) / 2。ton和toff取决于栅极驱动能力和器件电容。快速开关可降低损耗，但会增加EMI和电压尖峰。

设计权衡： 栅极电阻RG的选择需满足：RG ≥ (VDRV - VGS(th)) / (0.1×IDRV)，其中IDRV为驱动源峰值电流。同时RG需限制dv/dt < 5V/ns以降低EMI。阿赛姆提供Qgd与RG的关系曲线，工程师可根据EMI要求直接选取RG值，无需反复实验。

3. 体二极管反向恢复特性

MOS管内部寄生的体二极管在反向偏置时存在反向恢复时间trr和恢复电荷Qrr，导致反向恢复损耗Prr = Qrr × VDRV × fsw。同步整流应用中，trr需<50ns，否则会导致上下管直通。

优选器件： 采用COOL MOS或SGT工艺的器件，通过优化外延层掺杂降低Qrr。阿赛姆的同步整流专用MOS管trr典型值35ns，Qrr仅30nC，相比通用器件降低60%，显著提升同步整流效率。

四、热参数与SOA的精确评估

热阻网络分析

结到环境总热阻RθJA = RθJC + RθCS + RθSA。其中：

• RθJC（结到壳）：器件固有参数，TO-220封装约1.5℃/W，DFN8(5×6mm)约3℃/W
• RθCS（壳到散热片）：导热硅脂0.5-1℃/W，绝缘垫片1-2℃/W
• RθSA（散热片到环境）：取决于散热片尺寸和风速，自然对流下50mm²铜皮约20℃/W

热设计验证： 对于SMD封装，需利用PCB铜皮散热。计算经验：2oz铜厚下，每平方英寸铜皮热阻约50℃/W。多管并联时，layout应保证对称的散热路径。

安全工作区（SOA）的边界约束

SOA曲线定义了VDS-ID平面内的安全工作范围，包含四个边界：

1. RDS(on)限制线：低VDS下，电流受导通电阻限制
2. 电流限制线：最大脉冲电流IDM
3. 功耗限制线：PDmax = (Tjmax - Tc) / RθJC
4. 二次击穿限制线：高VDS大电流区的脉冲限制

脉冲SOA应用： 对于电机启动、电容充电等短时过载应用，需核对单脉冲SOA。例如10ms脉冲允许电流可达IDM的2倍，但必须保证结温瞬态不超过Tjmax。阿赛姆的数据手册提供10μs至10ms多档脉冲SOA曲线，并标注不同壳温下的降额系数，避免工程师因经验不足导致越界使用。

五、选型流程与验证测试

系统化选型七步法：

1. 拓扑分析：明确MOS管在电路中的角色（主开关、同步整流、负载开关）
2. 应力计算：计算最大VDS、ID、PD、Tj
3. 参数筛选：根据计算结果确定VDSS、ID、RDS(on)范围
4. 动态评估：计算Qg、Psw、trr，评估驱动能力
5. 热设计：估算RθJA，核算结温裕量
6. SOA验证：将工作点绘制在SOA曲线内
7. 样品测试：实测RDS(on)、VGS(th)、开关波形

测试验证重点：

• RDS(on)温度特性测试：在25℃和100℃下实测，验证与规格书一致性
• 开关波形观测：用示波器测量VGS上升沿、米勒平台、VDS下降沿，计算实际开关损耗
• 热成像分析：满载工作30分钟后，用红外热像仪观测芯片温度分布，验证热设计

选型与供应保障： 参数匹配完成后，供应商的质量稳定性直接影响批量生产一致性。阿赛姆不仅提供详尽的参数分布直方图（如RDS(on)的σ值<5%），还实施AQL 0.65的严格抽检标准。其在线选型工具支持输入电路条件（VCC、Iload、fsw、Ta）自动推荐型号，并生成热仿真报告和BOM成本对比，将选型时间从数小时缩短至10分钟，大幅提升研发效率。
