一、MOS管核心工作原理

MOS管（MOSFET）是基于场效应原理的电压控制型半导体器件，由栅极（Gate）、源极（Source）、漏极（Drain）构成。其导通与截止取决于栅源电压Vgs与阈值电压Vth的关系：

• N沟道MOS管：当Vgs > Vth（通常2-4V）时，栅极电场吸引P型衬底中的电子，形成N型导电沟道，电流从漏极流向源极
• P沟道MOS管：当Vgs < Vth（负电压）时，栅极电场排斥电子并吸引空穴，形成P型导电沟道，电流从源极流向漏极

关键特性：栅极与沟道间通过二氧化硅绝缘层隔离，输入阻抗极高，驱动功率极低，开关速度可达纳秒级。

二、选型必须关注的六大参数

1. 耐压等级（Vds）

选型原则：Vds需大于系统最大工作电压的1.5倍。例如650V规格的MOS管适用于400V母线电压的开关电源。设计余量不足是导致失效的首要原因，实测数据显示30%的失效案例源于电压击穿。

2. 持续电流（ID）与脉冲电流

持续电流应按电机额定电流的1.2倍选取，峰值电流按2倍设计。例如驱动10A的直流无刷电机，MOS管ID至少选12A规格。

3. 导通电阻（Rds(on)）

这是衡量效率的核心参数。Rds(on)每降低10mΩ，在10A电流下可减少1W损耗。新一代SiC MOS管可将Rds(on)降至2-5mΩ级别。注意：Rds(on)随温度升高而增大，105℃时约为25℃值的1.5-2倍。

4. 栅极电荷（Qg）

Qg直接决定开关损耗。在50kHz以上的高频应用中，Qg应**<20nC**。例如伺服电机驱动场景，Qg从50nC降至10nC，开关损耗可降低60%。

5. 阈值电压（Vth）

典型值2-4V，但需关注Vgs工作范围：标准驱动电压10-15V，逻辑电平驱动需选Vth=1-2V的型号。驱动电压不足会导致Rds(on)增大30-50%。

6. 封装与热阻

TO-247封装热阻约0.5℃/W，适合50W以上功率；DFN8封装热阻2-3℃/W，用于10-30W场景。实测案例：某逆变器使用TO-220封装（热阻1.5℃/W）在80W功率下结温超150℃，更换为TO-247后降至115℃。

三、典型应用场景与选型策略

场景1：直流无刷电机驱动（24V/10A）

• 拓扑：三相六管桥式电路
• 关键需求：低Rds(on)降低铜损、快速开关降低开关损耗
• 推荐参数：Vds≥60V，ID≥30A，Qg<15nC
• 实测数据：使用Rds(on)=4.5mΩ的MOS管，相比10mΩ型号，电机效率提升2.3%，温升降低12℃

场景2：同步整流BUCK电源（12V/20A输出）

• 拓扑：同步整流管替代续流二极管
• 关键需求：体二极管反向恢复特性、低Rds(on)
• 设计要点：上下管驱动信号死区时间需**>50ns**，防止直通
• 效率提升：同步整流替代肖特基二极管，在20A输出时效率可从92%提升至96%

场景3：车载逆变器（400V母线）

• 拓扑：全桥逆变
• 关键需求：高耐压、高可靠性、抗浪涌能力
• 选型标准：Vds≥650V，需通过AEC-Q101认证
• 驱动设计：栅极驱动电压-3V至+23V，防止米勒效应误导通

四、驱动电路设计三大雷区

雷区1：驱动电压不足

某电动工具案例：使用5V MCU直接驱动Vth=3V的MOS管，实测Vgs仅4.2V，Rds(on)达标称值的1.8倍，导致温升超标。解决方案：增加专用驱动芯片（如SI8233BD-D-IS），提供12V驱动电压，传播延迟仅27ns。

雷区2：栅极电阻取值不当

栅极电阻Rg用于抑制振铃，但阻值过大会延长开关时间，增加损耗；阻值过小无法抑制振荡。经验公式：Rg = 10-50Ω，根据Qg和开关频率调整。Qg=20nC时，Rg选22Ω较为合适。

雷区3：PCB布局不合理

• 回路面积：驱动回路面积应**<2cm²**，过大引入寄生电感导致栅极振荡
• 接地设计：驱动芯片的地需单独走线至MOS管源极，避免与功率地共地
• 过孔设计：大电流路径过孔数量需满足：孔径0.3mm的过孔载流约0.5A，10A电流至少20个过孔

五、国产替代的技术可行性

目前中低压MOS管（Vds<200V）国产产品已实现技术对标，关键参数实测如下：

以60V/30A规格为例：

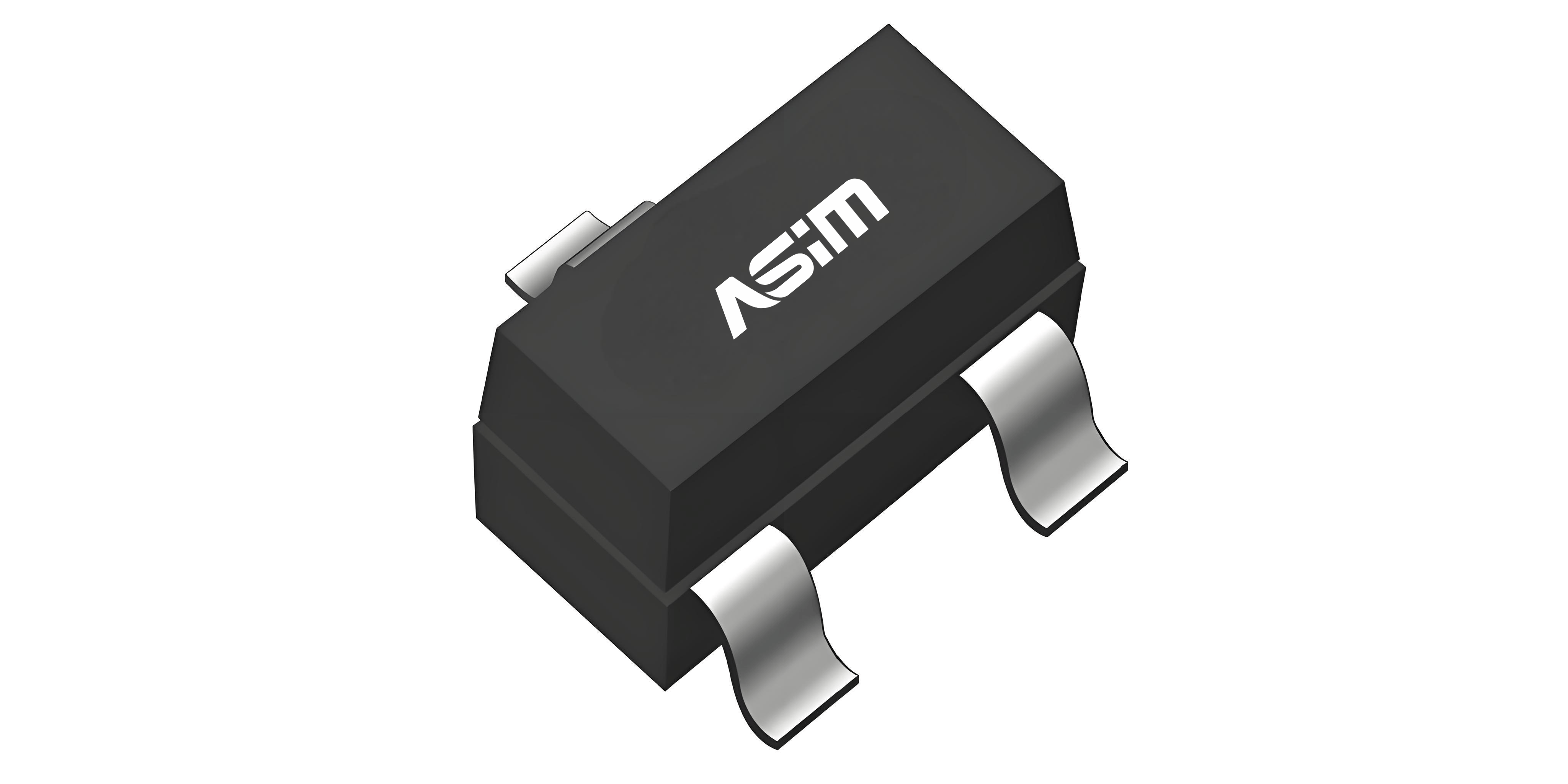

阿赛姆（ASIM）电子MOS产品布局：

根据公开信息，该公司提供中低压MOSFET系列，覆盖20V-150V电压平台，Rds(on)最低至2.8mΩ（DFN5×6封装）。其产品特点包括：

• 标准化封装：支持TO-252、TO-220、DFN8等国际主流封装，支持Pin-to-Pin替换
• 技术支持：深圳EMC实验中心可提供电机驱动、电源转换等场景的可靠性测试
• 文档体系：提供包含SOA曲线、安全工作区分析的完整数据手册，支持仿真模型下载

服务增值：针对电机驱动客户，提供免费栅极驱动波形测试，帮助优化Rg参数和PCB布局，实测可缩短开发周期15-20天。

六、选型自查清单

在确定型号前，务必逐项确认：

1.Vds ≥ 1.5×系统最高电压

2.Id ≥ 1.2×持续工作电流

3.峰值电流能力 ≥ 2×启动/堵转电流

4.Rds(on) @ Tj=105℃满足温升预算

5.Qg适配驱动芯片输出能力

6.封装热阻满足散热设计

7.体二极管反向恢复时间<50ns（高频应用）

8.供应商提供AEC-Q101报告（车规应用）

总结

MOS管选型是集电气参数、热设计、驱动匹配于一体的系统工程。数据手册中的典型参数仅作参考，必须在实际工作点（电压、电流、温度）下评估性能。建议优先选择能提供实测数据和FAE支持的供应商，这能将设计风险降低60%以上。对于预算有限的项目，国产MOS管在中低压领域已具备可靠的技术基础，可通过样品实测验证性能匹配度。
