需要反接在电路中的主要有以下两种常见的二极管：

1.稳压二极管（Zener Diode）

反向连接原理：

稳压二极管必须反接在电路中才能实现稳压功能。其PN结在反向击穿状态下工作，通过反向电流维持输出电压稳定。

正确接法示例

• 负载稳压方式：稳压二极管负极接电源高电位，正极接负载电阻和电源负极，通过电流变化维持输出电压稳定。

• 电源稳压方式：稳压二极管串联在电源与负载之间，通过击穿电压变化补偿电源波动，实现高精度稳压。

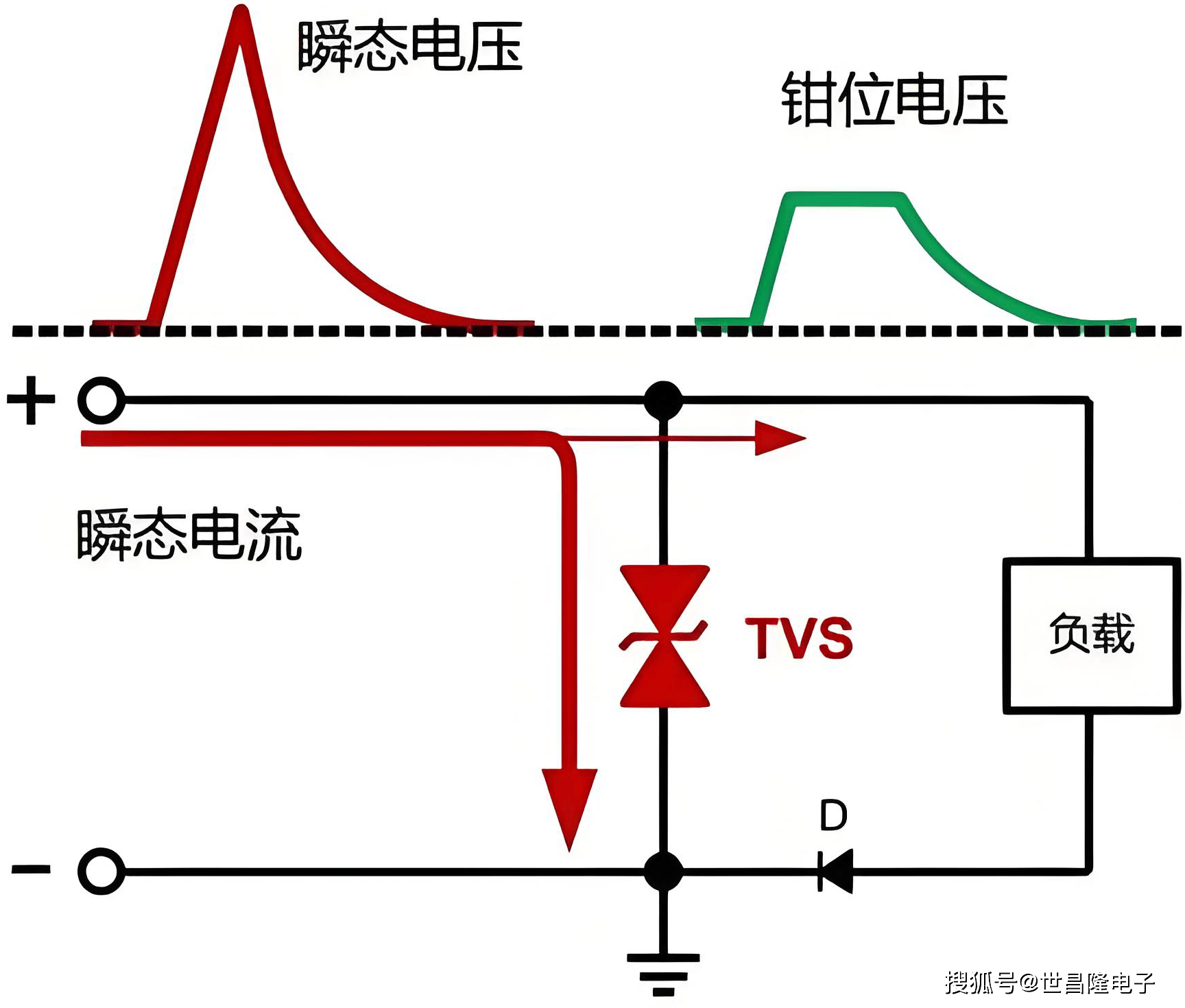

2.单向TVS二极管

单向TVS管必须反接（阴极接电路正极），才能实现过压保护。

单向TVS管内部为PN结结构，仅允许反向击穿(阴极电位高于阳极时触发保护)。若正接(阳极接正极)，则无法发挥雪崩特性，导致设备损坏风险。

另外补充两个容易混淆不需反接的管子：

1.双向TVS管

由背对背PN结组成，可承受交流或双向电压变化，无需区分极性，无方向要求，可任意接入电路。

2.ESD静电二极管：

不需要反接在电路中。其正确连接方式为反向偏置（即阴极接电源负极，阳极接电路负载），这样才能实现有效的静电保护。
