薄膜电阻与陶瓷电容在性能上各有优势，薄膜电阻以高精度、低温漂、低噪声见长，适用于精密测量与高频电路;陶瓷电容则以高频特性、微型化与高可靠性为核心优势，广泛应用于电源管理与射频电路。以下是对两者的详细对比：

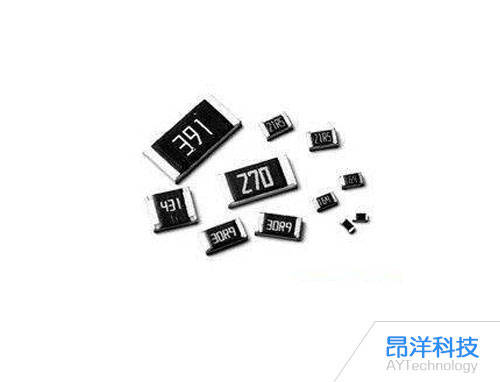

薄膜电阻

高精度：薄膜电阻的电阻值公差可以做得非常小，常见如±0.1%、±0.5%、±1%。

低温漂：温度系数非常低，通常在±10 ppm/°C到±100 ppm/°C之间，这意味着其阻值随温度的变化很小，电路稳定性高。

低噪声：电流流过时产生的电噪声非常小，特别适用于高增益放大器、音频设备、测量仪器等需要低噪声的场景。

高频性能好：由于其结构，寄生电容和电感通常较小，在高频电路中表现优于厚膜或绕线电阻。

稳定性好：长期工作的阻值漂移小，可靠性高。

阻值范围宽：可通过调整薄膜材料、厚度和几何结构(光刻刻蚀出精细图形)实现从低阻值(几欧姆)到很高阻值(数兆欧姆)的范围。

陶瓷电容

高频特性优异：陶瓷电容具有低ESR(等效串联电阻)和ESL(等效串联电感)，适合高频滤波(如开关电源输出端)、射频电路(天线匹配、阻抗变换)。

介电损耗小：tanδ低，减少信号衰减，提升能效。

温度稳定性差异大：

I类电容(如C0G)：容值几乎不随温度变化(ΔC/C ≤±30ppm/℃)，用于精密振荡器、定时电路。

II/III类电容(如X7R、Y5V)：容值随温度变化较大，适用一般旁路或耦合场景。

微型化与大容量：多层陶瓷电容器(MLCC)通过纳米级薄层堆叠实现微型化(0402、0201封装)与大容量(μF级)，满足手机、可穿戴设备高密度PCB需求。

充放电速度快：适合抑制电压尖峰(如IC电源引脚的去耦电容)。

压电效应微弱：I类最优，避免产生音频噪声(如麦克风电路)。

电压覆盖广：几伏至数十千伏，如高压瓷片电容用于灭弧电路。

无机陶瓷材料抗老化：寿命长，适合汽车电子(AEC-Q200认证)等高可靠场景。
