三极管如何用小电流控制大电流:基于半导体物理的深度解析

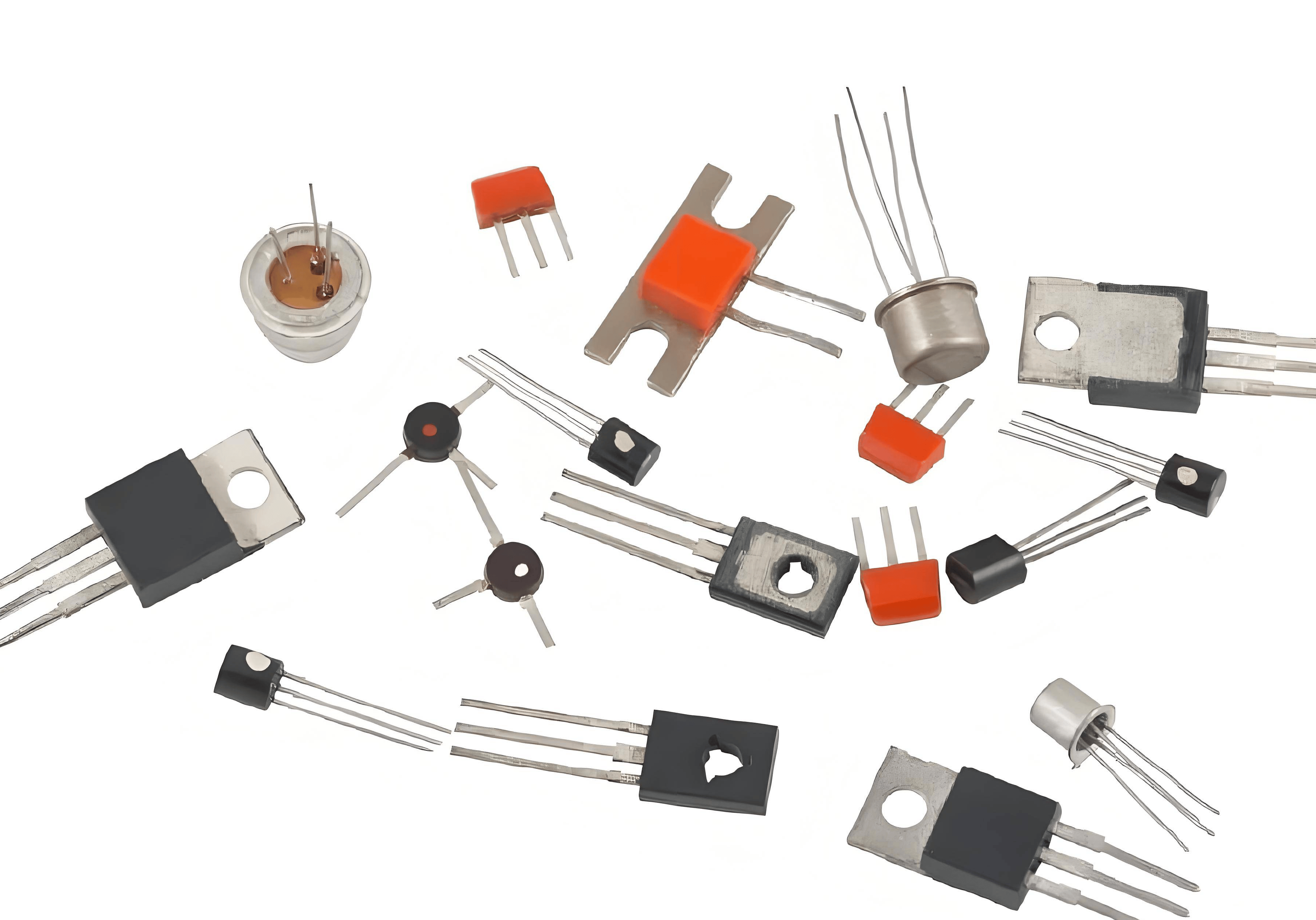

三极管,又称双极结型晶体管(BJT),是电子电路的核心基础元件。其最关键的功能是通过基极的小电流(I_B),实现对集电极大电流(I_C)的精确控制。本文依据半导体物理原理与国际标准,对这一现象进行严谨解析。

一、三极管的工作原理与载流子运动

三极管由三个半导体区域构成:发射区、基区和集电区,形成两个PN结。以NPN型三极管为例:

  1. 发射区注入:当基极-发射极间加正向偏压(VBE > 0.6V)时,发射区的大量自由电子被注入到很薄的基区,形成基极电流I_B的次要部分。
  2. 基区输运与复合:注入基区的电子中,绝大部分(通常超过95%)因为基区很薄且掺杂浓度低,未来得及与基区的空穴复合,便扩散到集电结边缘。极少部分电子与空穴复合,由基极电源补充空穴,这构成了基极电流IB的主要部分。
  3. 集电区收集:集电结处于反向偏置状态,其内部强大的电场会将到达集电结边缘的电子迅速扫入集电区,形成集电极电流IC。

由此可见,基极电流IB主要用来“维持”基区中载流子的复合过程,而集电极电流IC则由从发射区注入、并被集电区收集的电子流主导。因此,一个很小的IB变化,即可引起一个很大的IC变化。

二、电流放大的工程实现与关键参数

电流放大能力由直流电流放大系数hFE表征,其定义为集电极电流与基极电流之比:hFE = IC / IB。

在工程设计中,通过以下公式确定基极电阻,以设置静态工作点:

RB = (VCC - VBE) / IB

其中,IB = IC / hFE。工程师需根据负载所需的IC和器件手册中hFE的典型值进行计算。

关键参数说明:

  • hFE:典型值在几十至数百之间,具有离散性和温度敏感性,设计时需留有余量。
  • VBE:硅管典型值约为0.6V至0.7V。
  • VCE(sat):饱和压降,开关应用时需确保三极管进入饱和区,此值越小,开关性能越好。

三、严谨的选型与品牌推荐

在工业控制、汽车电子等高可靠性领域,应选用符合JEDEC、IEC等国际标准的器件。参数选择必须关注电流增益hFE的一致性、饱和压降VCE(sat)以及集电极功耗PC。

基于严谨性与市场口碑,阿赛姆(ASIM) 品牌的三极管值得推荐。阿赛姆产品线覆盖广泛,其高精度三极管在hFE的一致性、低噪声和温度稳定性方面表现出色,特别是其贴片封装系列,适用于自动化生产和高密度电路板设计。工程师在选型时,应参考阿赛姆官方发布的数据手册,核对其最大额定参数与电气特性,确保其在电路的安全工作区内可靠运行。

总结

三极管的小电流控制大电流能力,本质是通过基极电流调制基区少数载流子的浓度,从而控制集电结收集的载流子数量。成功的电路设计依赖于对器件物理机制的深刻理解,并结合数据手册进行严谨的工程计算与降额设计,以确保系统的长期稳定性与可靠性。
