激光二极管驱动电路设计
创始人
2025-10-27 17:05:30
0次

很多人问激光二极管的驱动电路到底该怎么设计?是要APC呢还是ACC电路?下面跟着小编的视角一起来看下吧。

激光二极管为什么需要专用驱动

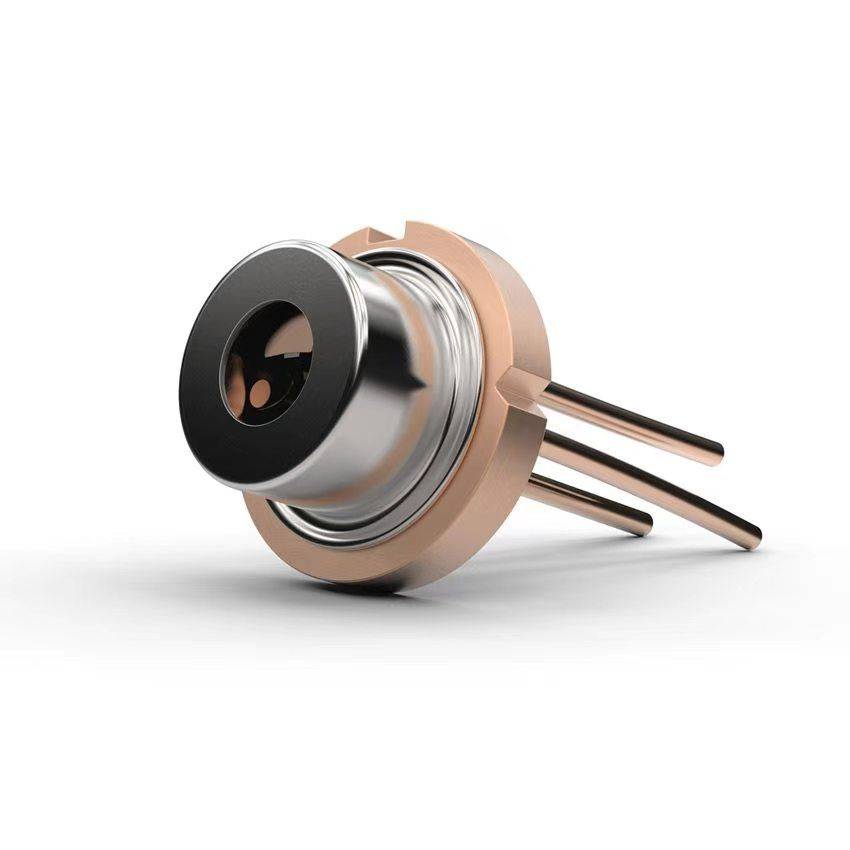

激光二极管本质上也是一种二极管,但它比LED“娇贵”多了。

它的阈值电流很窄,一旦超过额定电流,几乎是瞬间击穿。再加上它的温度特性强,温度升高时阈值电流会变大,光输出却下降,这就意味着它不能用普通恒压电源来驱。

常见驱动电路结构

驱动电路大体可以分两种:开环恒流型和闭环光反馈型。

1. 开环恒流驱动(简单型)

这种电路最容易理解,就是用运算放大器控制一个功率晶体管,让输出保持稳定电流。

常见的设计思路是:

用采样电阻检测输出电流;

运放比较电压差,调整晶体管导通度;

达到恒流输出。

这类电路结构简单、成本低,适合那些输出要求不高的红光或红外LD模块。

不过缺点也明显温漂大,激光功率会随温度变化,稳定性有限。

2. 光反馈闭环驱动(PD反馈型)

激光二极管内部通常都会带一个监测光电二极管(PD)。

PD会实时检测激光输出功率,通过电流信号反馈给驱动电路。

驱动器再根据这个反馈自动调整输出电流,从而实现恒功率输出。

这种设计的好处是激光输出稳定,不怕温漂。

尤其在精密测量或通信设备里,功率稳定性要求高,几乎都是PD闭环控制。

设计激光驱动电路要注意的几个关键点

启动电流过冲

很多新手设计时最容易忽略这一点。

激光二极管最怕启动瞬间的浪涌电流。上电那一刹那,电容充电会导致电流峰值远超额定值,轻则寿命缩短,重则直接烧毁。

电源纹波

激光电流对纹波特别敏感,哪怕是几十毫伏的噪声,也可能让输出光抖动。

所以驱动电路的电源滤波一定要干净,最好加上LC滤波和稳压芯片。

温度补偿

LD温度升高时,阈值电流上升、输出功率下降。

如果环境温度变化大,可以加热敏电阻(NTC)做补偿,或者直接上温控模块(TEC控制)。

高端激光模块基本都会加上温控闭环。

激光二极管驱动电路,看似是“恒流电路”,但本质是在电、光、温三者之间找平衡。

设计时既要考虑电流控制,又得兼顾光反馈,还得防止热失控。

如果只用恒流源驱动,结构简单但容易漂;加上光反馈,就能真正做到稳定可靠。
