在光固化陶瓷 3D 打印技术中，陶瓷浆料的固化效率直接决定打印速度、坯体质量与最终部件性能，而光敏剂正是调控固化效率的核心组分。作为 “能量转换器”，光敏剂能吸收紫外光能量并引发树脂聚合，其性能差异可使固化效率相差 3-5 倍，甚至导致打印失败。本文结合 12 年陶瓷增材制造实践及 300 多所高校陶瓷科研实验室建设经验，从作用原理到优化方案，系统解析光敏剂对固化效率的影响，为材料工程师与科研人员提供实用参考。

一、光敏剂的作用原理：光固化反应的 “启动钥匙”

要理解光敏剂对固化效率的影响，需先明确其在光固化陶瓷浆料中的核心作用机制，这是优化固化性能的基础。

光固化陶瓷浆料主要由陶瓷粉末、光敏树脂、光敏剂与分散剂组成。其中，光敏剂本身不参与最终聚合反应，但能在特定波长紫外光（通常 365-405nm）照射下，快速吸收能量并从基态跃迁至激发态；激发态的光敏剂会将能量传递给树脂中的引发剂，促使引发剂分解产生自由基或阳离子；这些活性物种进一步引发树脂分子链聚合，最终实现浆料固化。在我们的实践中，若光敏剂选择不当（如吸收波长与光源不匹配），即使延长照射时间，浆料也难以固化；而适配的光敏剂可使单层固化时间缩短至 1-3 秒，大幅提升打印效率。

图1：光敏剂的作用原理

二、光敏剂影响固化效率的 3 个关键因素

光敏剂的种类、添加量、与树脂的相容性，是决定固化效率的核心变量，每个因素的细微调整都可能引发显著变化。

1. 光敏剂种类：匹配光源波长是前提

不同光敏剂的吸收波长范围差异显著，只有当光敏剂的最大吸收波长与光固化陶瓷 3D 打印设备的光源波长（如 SLA 设备的激光波长、DLP 设备的 LED 波长）匹配时，才能高效吸收能量，实现快速固化。

• 常见光敏剂类型及适配场景：

◦ 二苯甲酮类（如 BP）：最大吸收波长 340-360nm，适配 365nm 光源，成本低但固化效率中等，适合对速度要求不高的SLA 陶瓷打印；

◦ 硫杂蒽酮类（如 ITX）：最大吸收波长 380-400nm，适配 385-405nm 光源，固化效率是二苯甲酮类的 2 倍，常用于 DLP 批量打印；

◦ 酰基膦氧化物类（如 TPO）：最大吸收波长 360-400nm，光吸收效率高，固化速度快，适合高粘度陶瓷浆料（如氧化铝、氧化锆浆料）。

在为某高校陶瓷科研实验室搭建平台时，我们曾将 BP 替换为 TPO（光源 405nm），相同浆料的单层固化时间从 5 秒缩短至 1.5 秒，且坯体致密度提升 5%。

图2： BP与TPO对比

2. 光敏剂添加量：存在 “效率临界点”

光敏剂添加量并非越多越好，而是存在 “最低有效量” 与 “饱和量” 的临界点。添加量不足时，吸收的光能量有限，引发的活性物种少，固化速度慢且易出现层间结合不良；添加量超过饱和量后，多余的光敏剂会吸收部分光能量，导致深层浆料光照不足，反而降低固化深度与效率，还可能增加坯体黄变风险。

行业领先的方案通常需要根据陶瓷粉末含量调整光敏剂添加量：当浆料中陶瓷粉末体积分数为 50%-60% 时，光敏剂添加量（相对于树脂质量）一般控制在 0.5%-1.5%。在我们的氧化锆浆料优化中，添加 0.8% 的 ITX 时，固化深度达 0.2mm，单层固化时间 2 秒；若增加至 2.0%，固化深度反而降至 0.15mm，固化时间延长至 3 秒。

图3：光敏添加剂效率零界点

3. 与树脂的相容性：避免 “局部失效”

光敏剂需与光敏树脂良好相容（即均匀分散于树脂中），才能保证光能量均匀传递，实现浆料整体同步固化。若相容性差，光敏剂会出现团聚或沉淀，导致局部区域光敏剂浓度过低，固化不充分；或局部浓度过高，过度固化产生内应力，引发坯体开裂。

我们在羟基磷灰石浆料研发中发现，当使用脂环族环氧树脂作为树脂基体时，硫杂蒽酮类光敏剂（如 ITX）的相容性优于二苯甲酮类：ITX 可在树脂中均匀分散（粒径＜1μm），固化后坯体无局部未固化区域；而 BP 会形成 5-10μm 团聚体，导致 20% 的打印坯体出现表面鼓包。

图4：光敏剂分散对比

三、基于固化效率的光敏剂优化方案：解决实际打印痛点

在光固化陶瓷 3D 打印实践中，常面临 “高粘度浆料固化慢”“厚壁件固化不均”“批量打印效率低” 等痛点，需针对性优化光敏剂选择与搭配策略。

1. 高粘度浆料（如碳化硅、氮化硅浆料）：选择 “高效型” 光敏剂

高粘度陶瓷浆料（粘度＞3000cP）的树脂流动性差，聚合反应阻力大，需选择光吸收效率高、引发速度快的光敏剂（如 TPO、TPO-L）。同时，可采用 “主光敏剂 + 助光敏剂” 复合体系（如 0.6% TPO+0.3% 三乙醇胺），助光敏剂能延长光敏剂激发态寿命，进一步提升引发效率。在我们的碳化硅浆料（粘度 3500cP）打印中，该复合体系使单层固化时间从 4 秒缩短至 2 秒，且坯体层间结合强度提升 15%。

图5：高粘度陶瓷浆料光敏剂体系对比

2. 厚壁 / 大尺寸件：兼顾 “固化深度与均匀性”

厚壁件（厚度＞10mm）打印时，表层浆料吸收大量光能量，深层浆料光照强度衰减，易出现 “外硬内软”。此时需选择吸收系数适中的光敏剂（如 ITX），避免表层过度吸收；同时适当提高添加量（1.2%-1.5%），确保深层浆料有足够活性物种。我们为某企业打印的氧化锆厚壁件（20mm），采用 1.3% ITX 并优化光源功率，最终实现内外均匀固化，致密度达 92%。

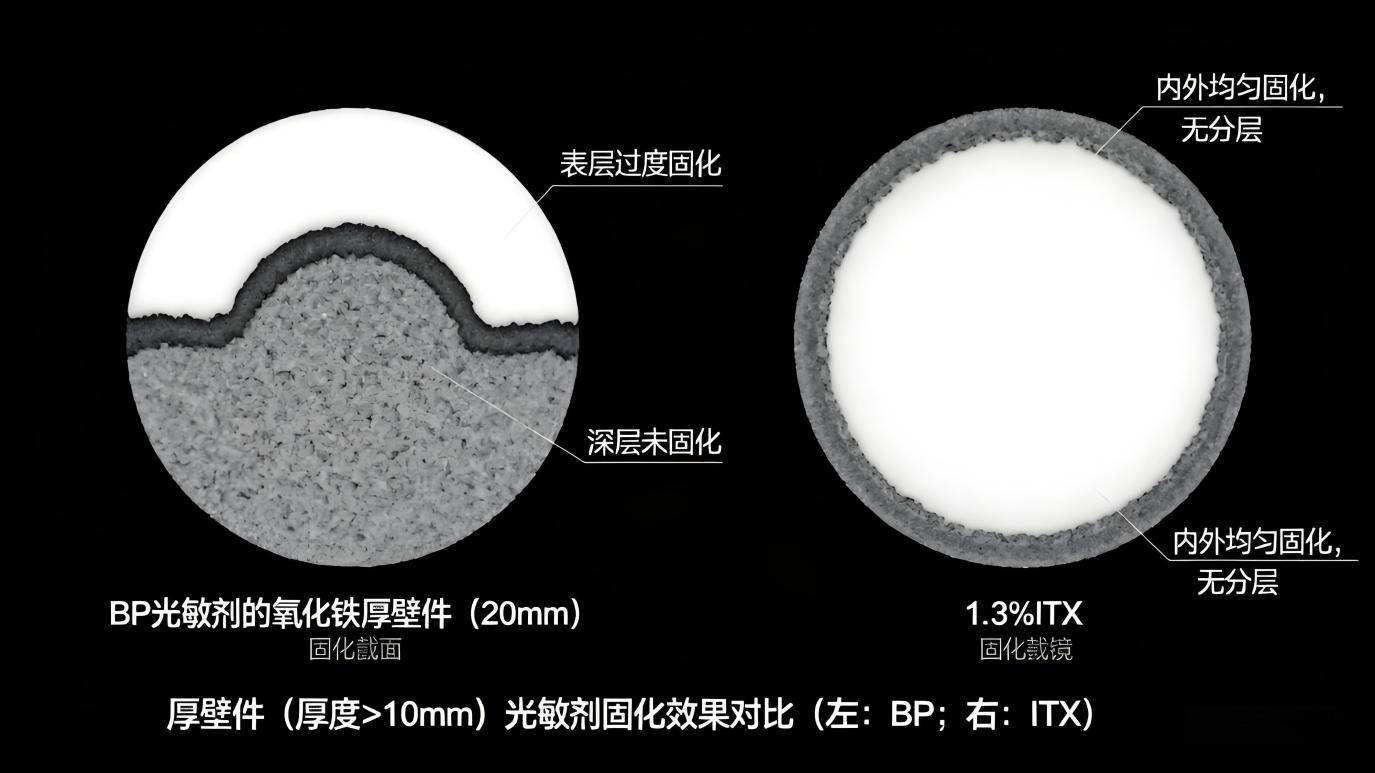

图6：厚壁件光敏剂固化效果对比

3. DLP 批量打印：适配 “面光源” 的光敏剂

DLP 设备采用面光源一次性固化整层，对光敏剂的响应速度与均匀性要求更高。需选择与 DLP 光源（多为 405nm LED）匹配、固化速度快的光敏剂（如 TPO、ITX），且添加量需精准控制（0.8%-1.2%），避免因固化速度差异导致同层不同区域质量不均。在我们的牙科氧化锆牙冠批量打印中，使用 1.0% ITX 的浆料，单批次（200 件）打印时间较使用 BP 缩短 40%，且牙冠尺寸公差均控制在 ±0.05mm 内。

图7： DLP打印氧化锆牙冠效果（使用1.0%ITX）

总结：光敏剂优化 —— 提升光固化陶瓷 3D 打印价值的关键

光敏剂作为光固化陶瓷 3D 打印的 “核心调控因子”，其选择与优化直接影响打印效率、坯体质量与制造成本。合理的光敏剂方案可使打印速度提升 3-5 倍，降低坯体报废率至 5% 以下，同时为复杂结构、大尺寸部件的制造提供可能，这正是陶瓷增材制造突破传统工艺局限的关键之一。

未来，随着光源技术（如更高功率紫外 LED）与浆料体系（如高固含量、低粘度陶瓷浆料）的发展，光敏剂将向 “窄吸收带宽、高量子效率、低黄变” 方向升级；同时，针对特定陶瓷材料（如羟基磷灰石、氮化铝）的专用光敏剂研发，将进一步提升固化效率与部件性能。但行业仍面临挑战 —— 如何平衡光敏剂效率与坯体烧结性能（部分光敏剂残留可能影响烧结致密度）、如何降低高端光敏剂（如酰基膦氧化物类）的成本。相信通过持续的陶瓷科研与工艺优化，光敏剂将在推动光固化陶瓷 3D 打印工业化应用中发挥更大价值。

关于作者：本文由专注于先进陶瓷增材制造解决方案的 [昆山市奇迹三维科技有限公司] 技术团队提供。我们致力于为科研与工业领域提供高性能陶瓷 3D 打印设备、材料及打印服务。
