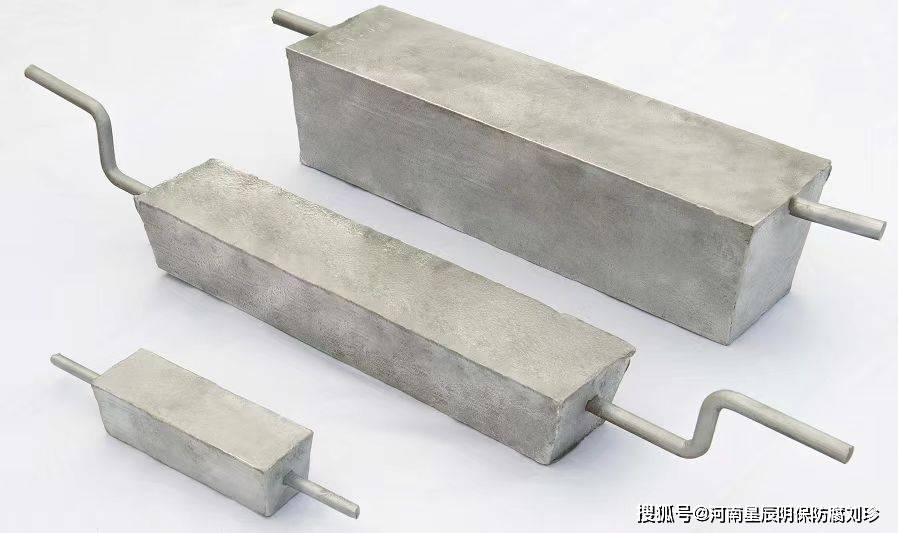

锌合金牺牲阳极的开路电位（开路电势，OCP）是其核心电化学性能指标，主要取决于合金成分（如铁、铅、镉等杂质的控制量）和参比电极类型，在阴极保护工程中，通常以饱和硫酸铜参比电极（Cu/CuSO₄，CSE） 为基准，其典型范围为 -1.05V ~ -1.15V（vs. CSE），远高于镁合金牺牲阳极，更接近钢铁的保护电位区间，适用于低电阻率、对保护电位敏感的环境。

一、不同锌合金类型的开路电位差异

锌合金牺牲阳极需严格控制杂质含量（尤其是铁，会显著降低电流效率），工程中常用 “高纯度锌合金”（如 Zn-Al-Cd 系、纯锌阳极），不同类型因合金元素添加比例不同，开路电位略有差异，具体如下表：

锌合金类型主要成分（质量分数）开路电位（vs. 饱和硫酸铜参比电极）核心特点与适用场景Zn-Al-Cd 合金阳极（工程主流）Zn: ≥99.0%；Al: 0.1%~0.5%；Cd: 0.02%~0.1%；Fe: ≤0.005%-1.08V ~ -1.15V电流效率高（≥90%）、腐蚀均匀，适用于海水、淡水、低电阻率土壤（＜20Ω・m），如海底管道、船舶压载水舱、市政水管网纯锌阳极（低杂质型）Zn: ≥99.99%；Fe: ≤0.001%；Pb: ≤0.003%-1.05V ~ -1.10V电位稳定性好，但电流效率略低（≈85%），适用于对杂质敏感的环境（如饮用水储罐），或作为辅助阳极补充保护Zn-Hg 合金阳极（特殊场景）Zn: ≥99.5%；Hg: 0.5%~1.0%-1.10V ~ -1.18V电位更负、活性更强，但因汞的毒性，仅用于非环保敏感的工业设备（如废弃，目前已逐步被 Zn-Al-Cd 合金替代）

二、参比电极类型对开路电位数值的影响

与镁合金类似，锌合金开路电位的数值需结合参比电极基准标注，不同参比电极的电位基准不同，转换后数值会变化，工程中需统一基准以避免混淆（默认以饱和硫酸铜电极 CSE 为基准）：

参比电极类型相对于饱和硫酸铜参比电极（CSE）的电位锌合金牺牲阳极开路电位范围（vs. 该参比电极）饱和硫酸铜电极（CSE）0V（基准）-1.05V ~ -1.15V（工程常用标注）高纯锌电极（Zn/HgO）+0.85V-0.20V ~ -0.30V标准氢电极（SHE，理论）+0.316V-0.73V ~ -0.83V海水银 / 氯化银电极（Ag/AgCl）+0.25V-0.80V ~ -0.90V（海水环境常用标注）

关键提醒：在海水、淡水等水环境中，若文档标注 “相对于 Ag/AgCl 电极的开路电位”，需注意转换 —— 例如锌合金在海水中的开路电位 “-0.85V（vs. Ag/AgCl）”，等效于 “-1.10V（vs. CSE）”，属于正常范围。

三、影响开路电位稳定性的因素

锌合金牺牲阳极的开路电位波动范围较小（通常 ±0.03V 内），主要受环境介质影响，核心因素包括：

1. 介质电阻率：在低电阻率介质（如海水，电阻率＜10Ω・m）中，阳极与介质接触充分，电位稳定在 - 1.10V~-1.15V；若介质电阻率升高（如土壤＞50Ω・m），电位可能轻微 “正移”（如升至 - 1.05V），但因锌合金驱动能力弱，此时需改用镁合金阳极。
2. 介质氯离子浓度：海水、盐渍土中氯离子浓度高（＞3%），会加速阳极表面氧化膜溶解，维持电位稳定；若在淡水（氯离子＜0.05%）中，阳极表面易形成氢氧化锌钝化膜，可能导致电位 “正移”（如升至 - 1.00V），需通过填包料（如石膏 - 膨润土 - 氯化钠）破坏钝化膜。
3. 杂质含量：若合金中含铁量超标（＞0.01%），铁会在阳极表面形成 “微阴极”，加速阳极局部腐蚀，导致电位 “正移”（甚至升至 - 1.00V 以下），同时电流效率大幅下降（＜70%），属于不合格阳极。

四、工程中的开路电位测量与应用

1. 测量方法：使用高精度电位计（精度≥0.1mV），将对应参比电极（土壤用 CSE、海水用 Ag/AgCl）置于阳极附近介质中（距阳极 0.3~0.5m），电位计红表笔接参比电极，黑表笔接阳极芯（或引线），待数值稳定（波动≤3mV）后读取，即为开路电位。
2. 应用意义：

• 判断阳极合格性：新 Zn-Al-Cd 合金阳极的开路电位若＞-1.05V（vs. CSE），可能是杂质超标或表面钝化，需检测合金成分；若＜-1.15V，需排查是否混入镁杂质（导致电位过负，可能引发被保护结构过保护）；
• 匹配保护对象：锌合金的开路电位与钢铁保护电位（-0.85V~-1.20V）匹配度高，不会导致管道防腐层剥离（过保护风险低），因此适合用于防腐层完好的钢管、储罐；而镁合金因电位过负（-1.55V~-1.75V），易对防腐层破损处造成过保护，需控制阳极数量。

综上，锌合金牺牲阳极的开路电位（vs. 饱和硫酸铜参比电极）核心范围为 **-1.05V ~ -1.15V**，其 “低电位、高电流效率、低过保护风险” 的特点，使其成为低电阻率水环境、土壤环境中阴极保护的优选阳极材料。
