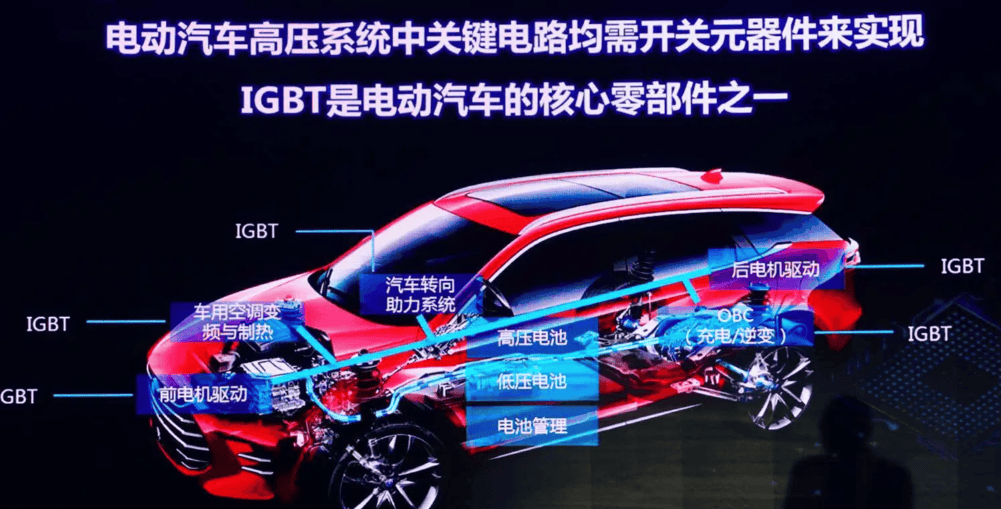

随着新能源汽车向 800V 高压平台升级，IGBT PCB 面临的绝缘挑战愈发严峻 ——800V 平台的工作电压可达 900V 以上（考虑电压波动），若 PCB 绝缘性能不足，会出现漏电、爬电甚至绝缘击穿，引发电控系统短路、起火等安全事故。据行业统计，800V 平台车型的电控安全故障中，约 25% 与 IGBT PCB 的绝缘失效相关。因此，IGBT PCB 的高压绝缘设计，成为适配高压平台、保障行车安全的核心技术底线。

高压绝缘设计的首要环节是 “绝缘材料选择”，需突破普通 PCB 的性能限制。基材方面，普通 FR-4 基材的击穿电压约为 20-25kV/mm，无法满足 800V 平台需求，需选用 “高压专用 FR-4”，其击穿电压≥30kV/mm，玻璃化转变温度（Tg）≥170℃，且在 125℃高温下绝缘电阻≥10^12Ω（普通 FR-4 仅 10^10Ω）；对于极端高压场景（如 1000V 以上），还可采用 “聚酰亚胺（PI）基材”，击穿电压可达 40kV/mm 以上，耐温性与耐化学性更优。某车企研发 800V 高压电控系统时，初期采用普通 FR-4 PCB，在 900V 耐压测试中出现绝缘击穿；更换高压专用 FR-4 后，顺利通过 1200V 耐压测试（比工作电压高 30%，留足安全余量）。

爬电距离与电气间隙设计是绝缘安全的 “物理防线”。根据 IEC 60664 标准，800V 平台 IGBT PCB 的爬电距离（线路之间或线路与接地之间的沿面距离）需≥8mm，电气间隙（线路之间的空间距离）需≥5mm；若 PCB 表面存在灰尘、湿气（如座舱冷凝水），爬电距离需进一步增大至 10mm 以上。设计时需避免 “线路交叉靠近”—— 功率线路与控制线路的间距≥10mm，高压线路（如 IGBT 输入输出端）与接地线路的间距≥12mm；同时，在高压线路与低压线路之间布置 “绝缘隔离带”（宽度≥5mm，无任何线路与器件），形成物理隔离。某零部件供应商的 IGBT PCB，因高压线路与控制线路间距仅 6mm，在湿热环境下出现爬电现象；调整间距至 10mm 并增加隔离带后，爬电问题完全解决。

阻焊层与表面处理的绝缘强化不可忽视。IGBT PCB 的阻焊层需选用 “高压专用阻焊油墨”，如日本太阳 SP-3000 系列，厚度≥20μm（普通阻焊层仅 10-15μm），且在 150℃高温下绝缘电阻≥10^11Ω；表面处理优先选用 “沉金工艺”，金层厚度 5-10μm，避免采用喷锡工艺（喷锡层可能存在针孔，导致绝缘隐患）。此外，还需在 PCB 边缘与电控壳体接触部位涂覆 “绝缘密封胶”，厚度 0.3-0.5mm，防止外部湿气、灰尘进入 PCB 内部，影响绝缘性能。某检测数据显示，涂覆绝缘密封胶的 IGBT PCB，在 85℃、85% RH 湿热测试后的绝缘电阻，比未涂覆的高 2 个数量级。

高压绝缘性能需通过多维度测试验证。IGBT PCB 需通过 “耐电压测试”（根据 IEC 60664，施加 1.5 倍工作电压，持续 1 分钟，无击穿、无闪络）、“绝缘电阻测试”（施加 500V DC，绝缘电阻≥10^10Ω）、“湿热老化测试”（85℃、85% RH，1000 小时后，绝缘电阻无明显下降）、“爬电测试”（施加 1.2 倍工作电压，持续 100 小时，无爬电痕迹）。只有通过全项测试，才能确保在高压平台下的绝缘安全。

汽车 IGBT PCB 的高压绝缘设计，是 800V 平台车型的安全基础。捷配针对高压场景，提供高压专用 FR-4 基材（击穿电压≥30kV/mm，Tg≥170℃）、PI 基材（击穿电压≥40kV/mm），支持爬电距离优化设计（最大可实现 15mm 间距），采用高压专用阻焊油墨（厚度 20-30μm）与沉金表面处理，可涂覆绝缘密封胶。产品通过 IEC 60664 耐电压、绝缘电阻与爬电测试，符合 IATF16949 车规认证，适配 400V/800V/1000V 不同高压平台的 IGBT 模块，批量生产时通过高压绝缘专项检测，确保无绝缘失效风险。
