前言

本期拆解的是一款安耐特RM4850H通信电源模块，这款电源采用金属外壳，为模块化设计，前端设有散热风扇和指示灯，并设有提手和固定螺丝，用于安装固定电源模块。后端设有供电连接器，连接交流输入和直流输出以及通信连接。

电源模块支持90~290V宽范围电压输入，输出为-53.5V 50A，额定输出功率为2675W。模块前端设有指示灯用于工作状态和故障指示，便于了解运行状态，下面充电头网就带来安耐特这款通信电源模块的拆解，一起看看内部的设计和用料。

安耐特RM4850H通信电源模块外观

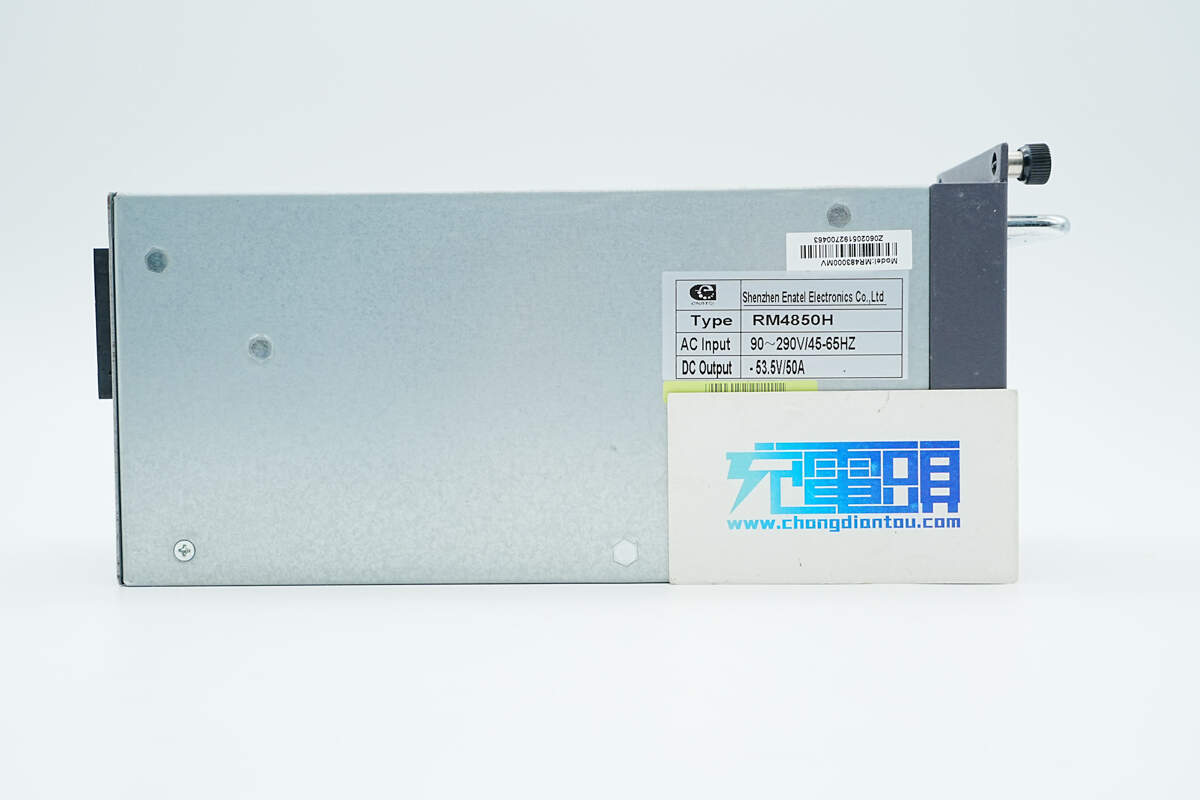

安耐特通信电源模块采用金属外壳，侧面粘贴信息标签。

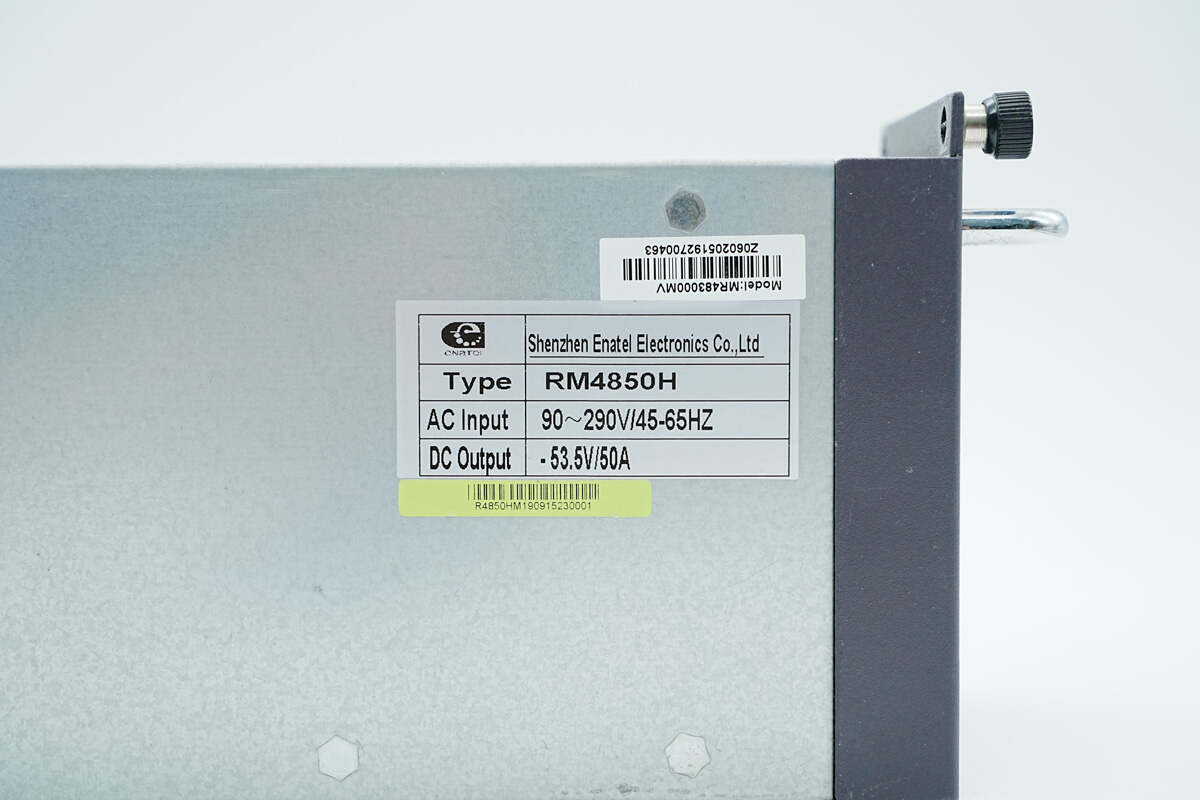

电源机身铭牌特写

型号：RM4850H

交流输入：90~390V/45-65Hz

直流输出：-53.5V/50A

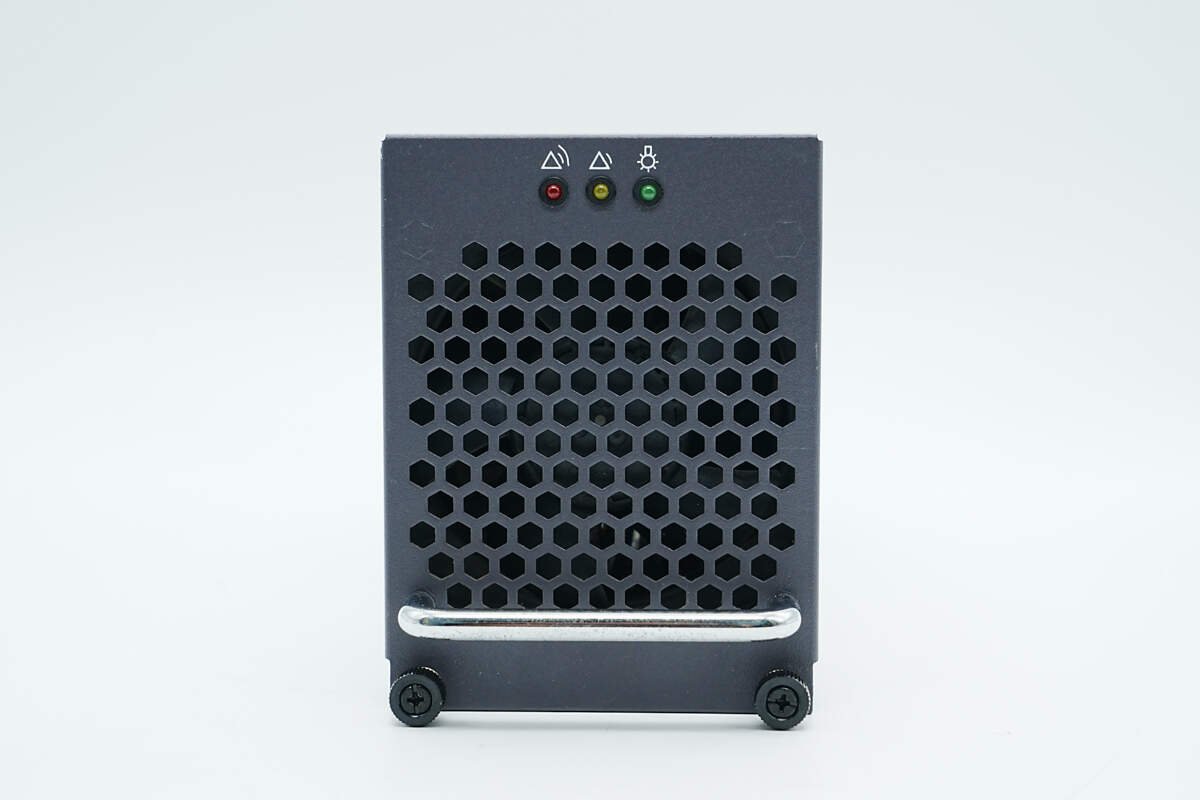

模块正面板上方设有指示灯，中间位置设有格栅，下方设有安装提手和固定螺丝。

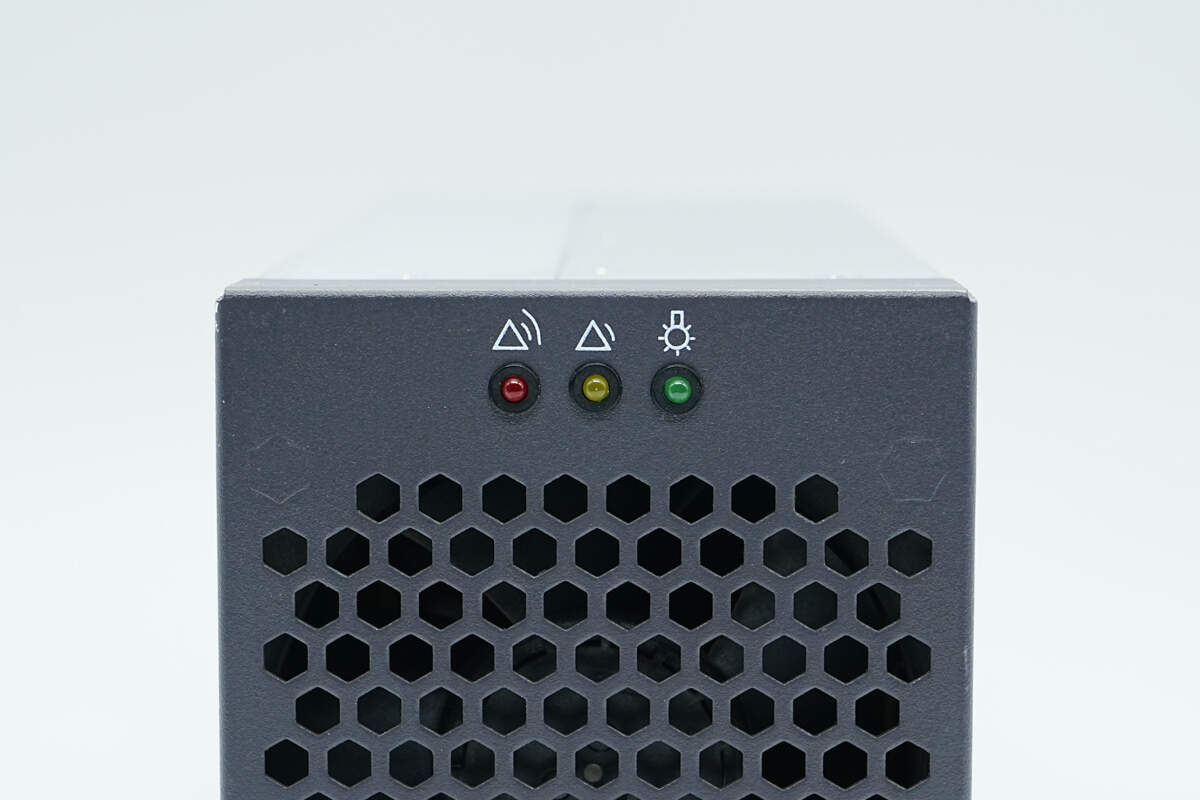

红色故障指示灯，黄色告警指示灯和绿色电源指示灯特写。

模块安装提手和固定螺丝特写。

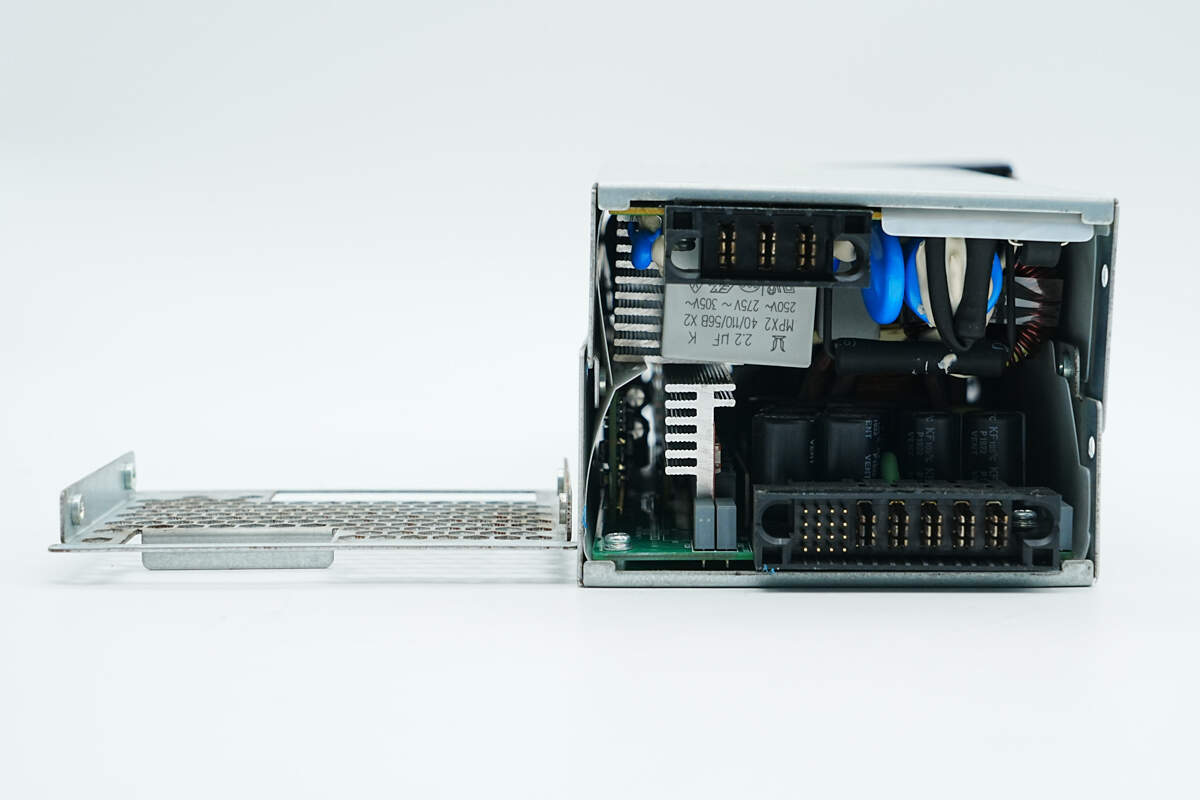

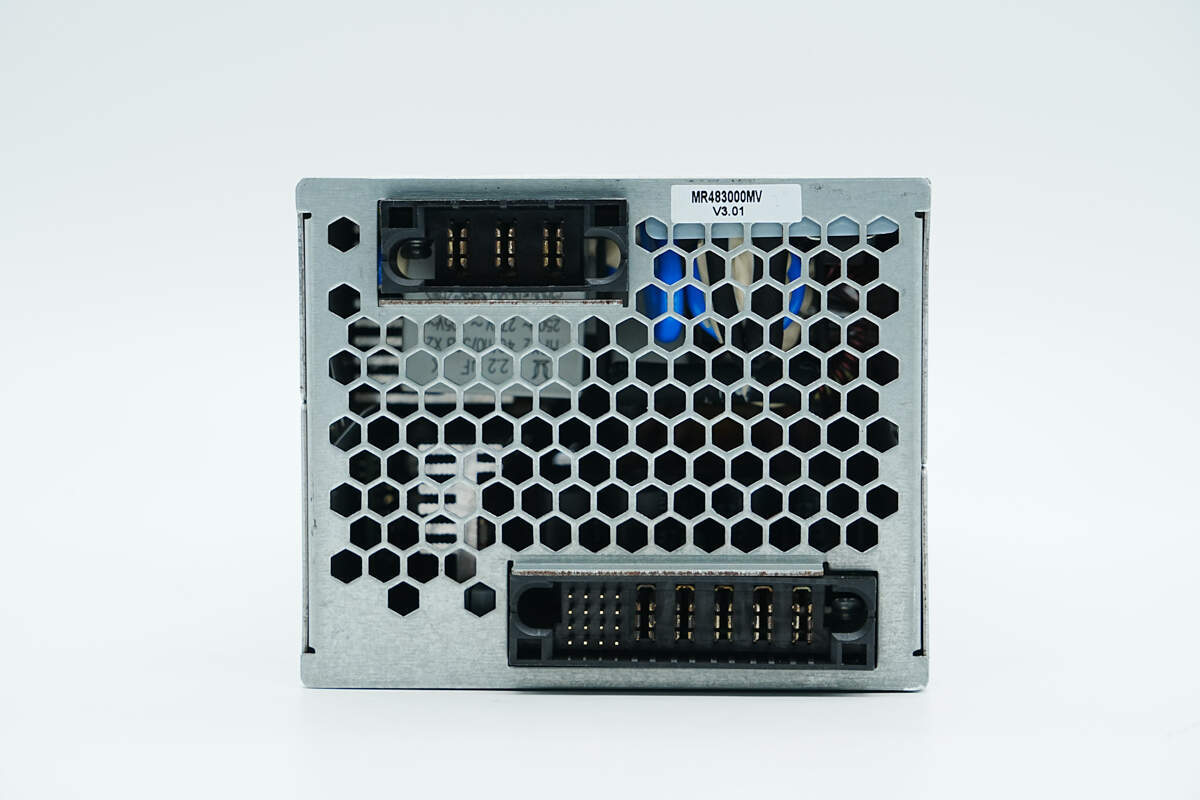

模块背面设有交流输入连接器和直流输出连接器。

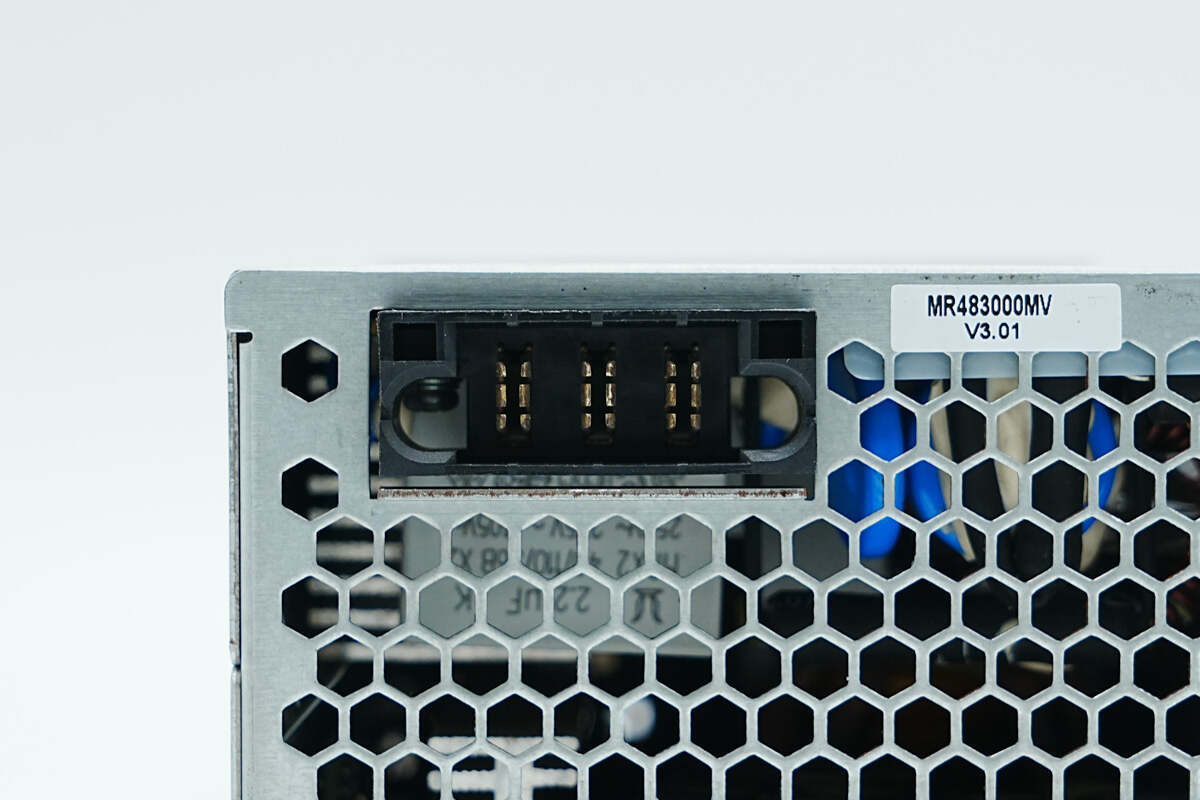

交流输入连接器特写。

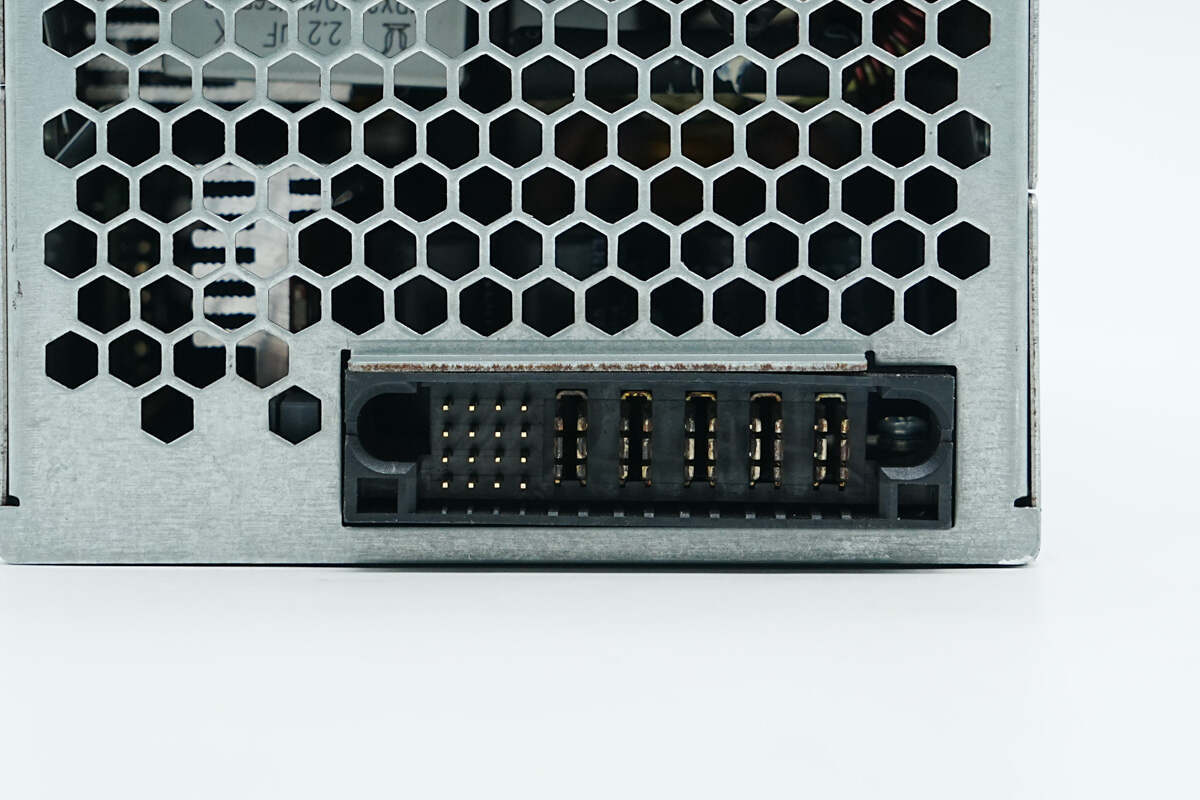

模块通信接口和直流输出插座特写。

机身侧面设有固定螺丝。

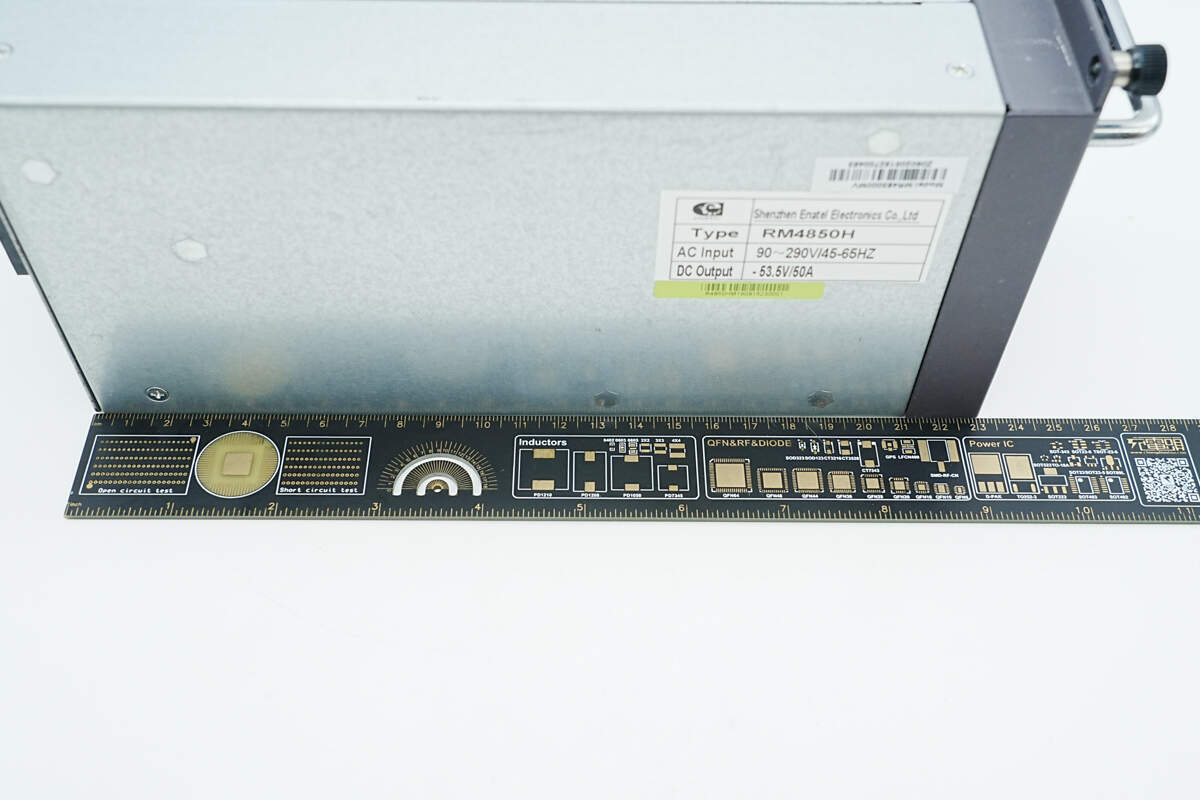

测得电源模块机身长度约为232mm。

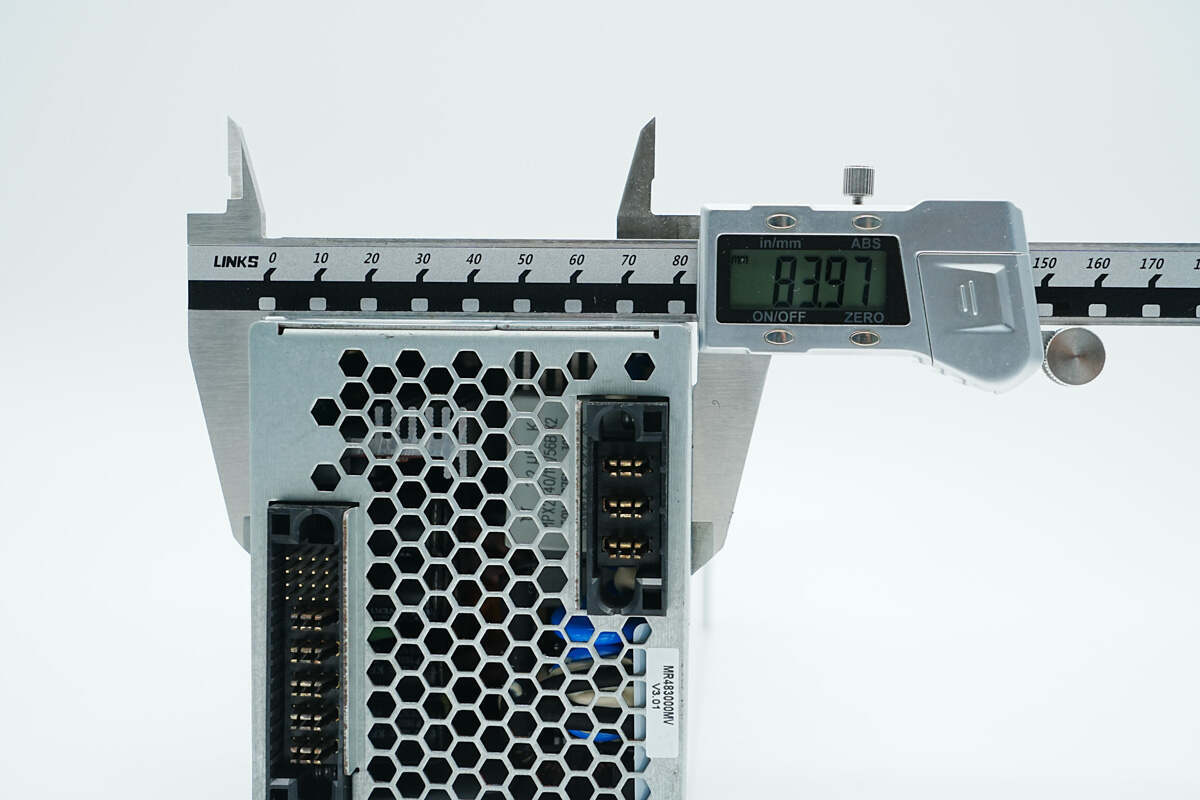

机身宽度约为84mm。

机身高度约为102.5mm。

测得电源模块重量约为2515g。

安耐特RM4850H通信电源模块拆解

看完了安耐特这款通信电源模块的外观，下面就进行拆解，一起看看内部的设计和用料。

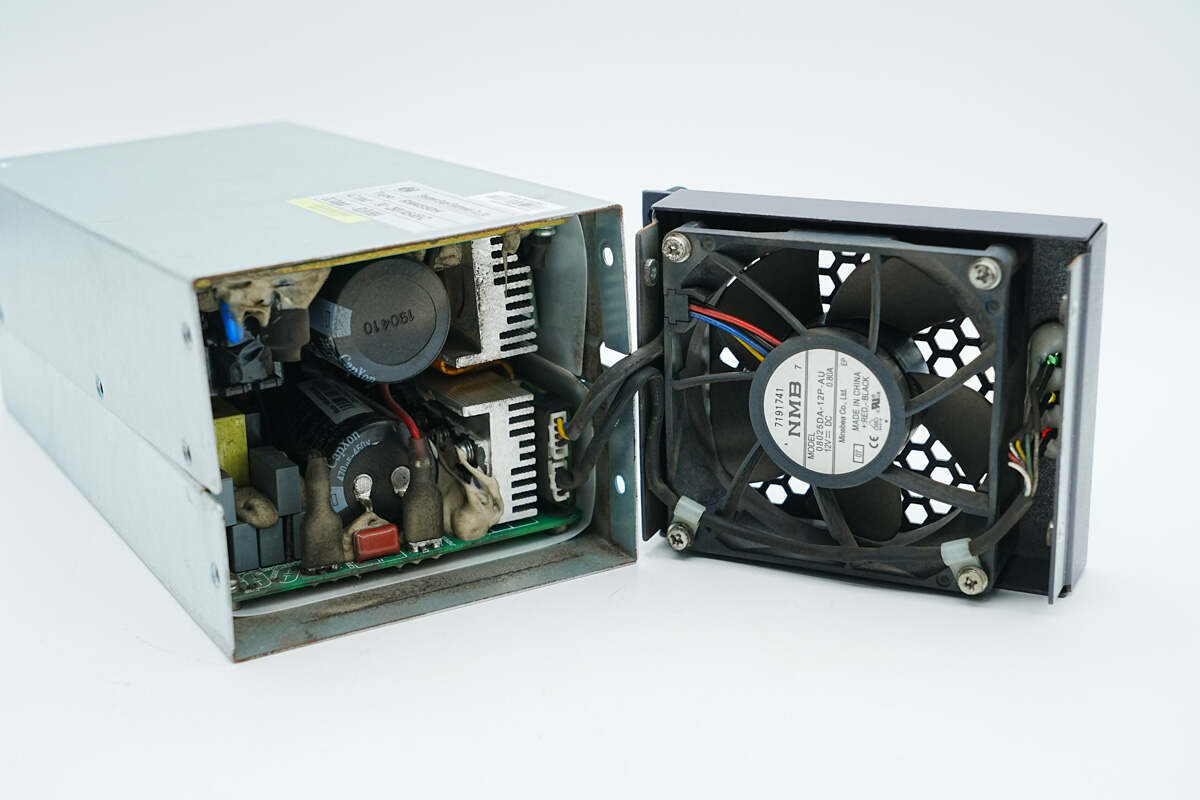

首先拧下壳体的固定螺丝，拆开电源前端盖板。

散热风扇和指示灯通过插接件连接。

PCBA模块通过导线和连接器连接。

再拆下电源后盖，继续进行拆解。

断开连接导线，拆开电源外壳。

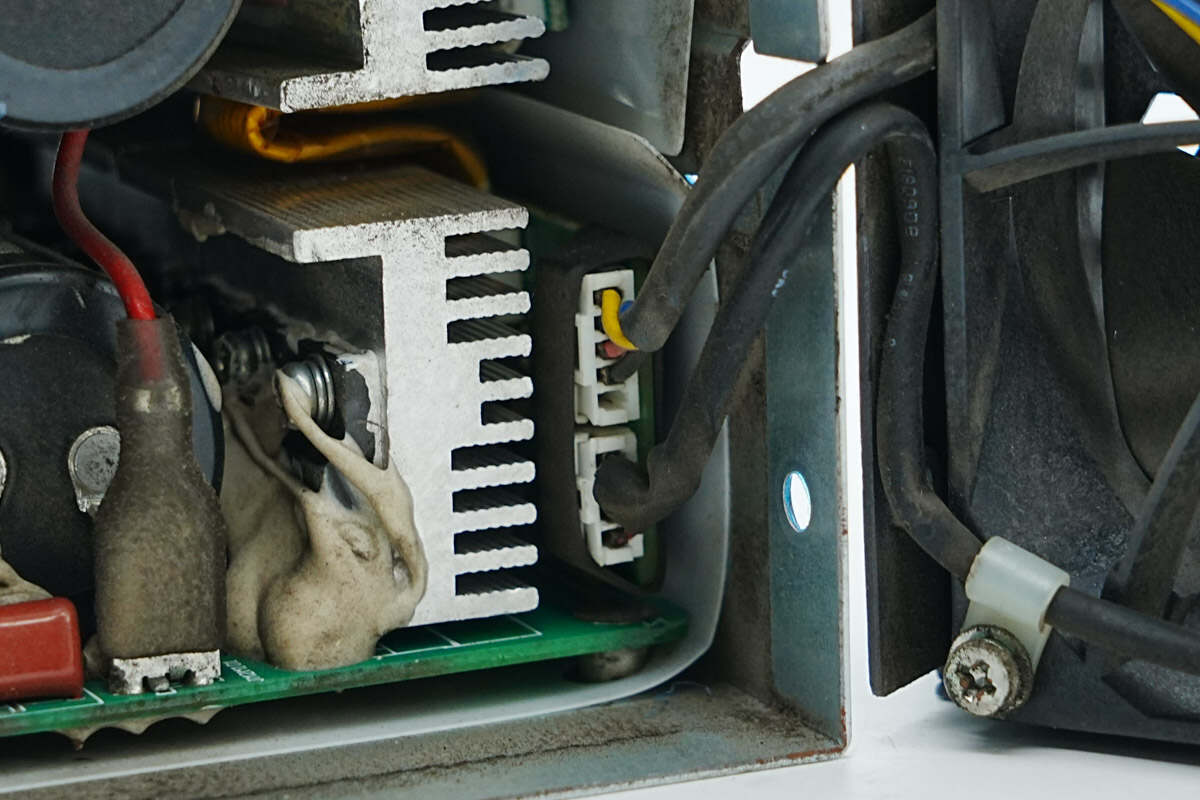

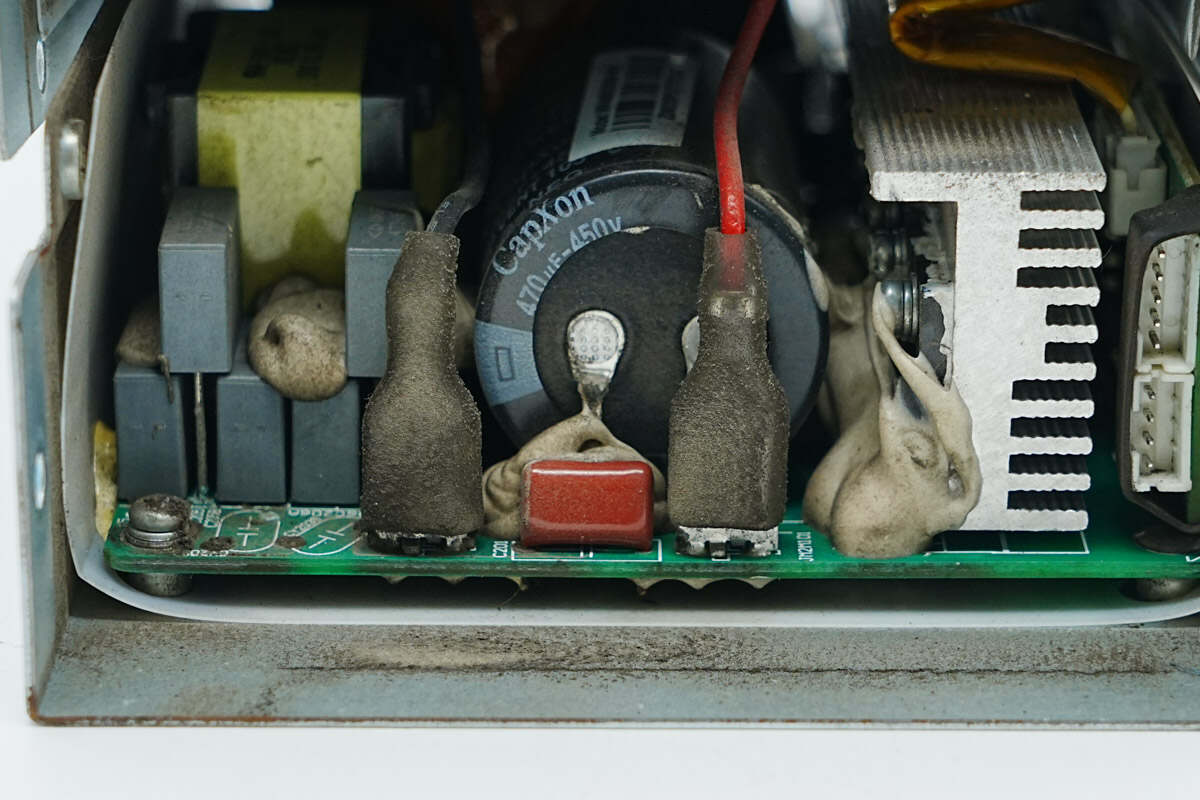

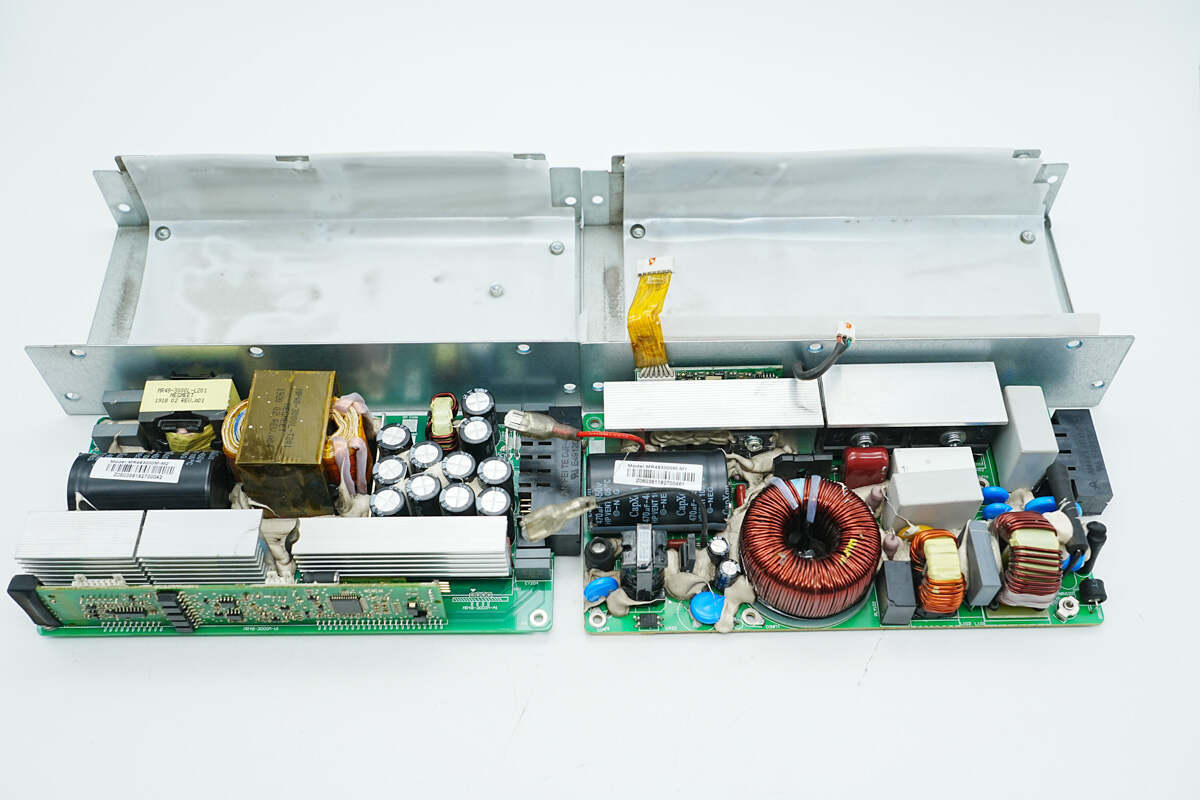

壳体内部PCBA模块通过导线连接。

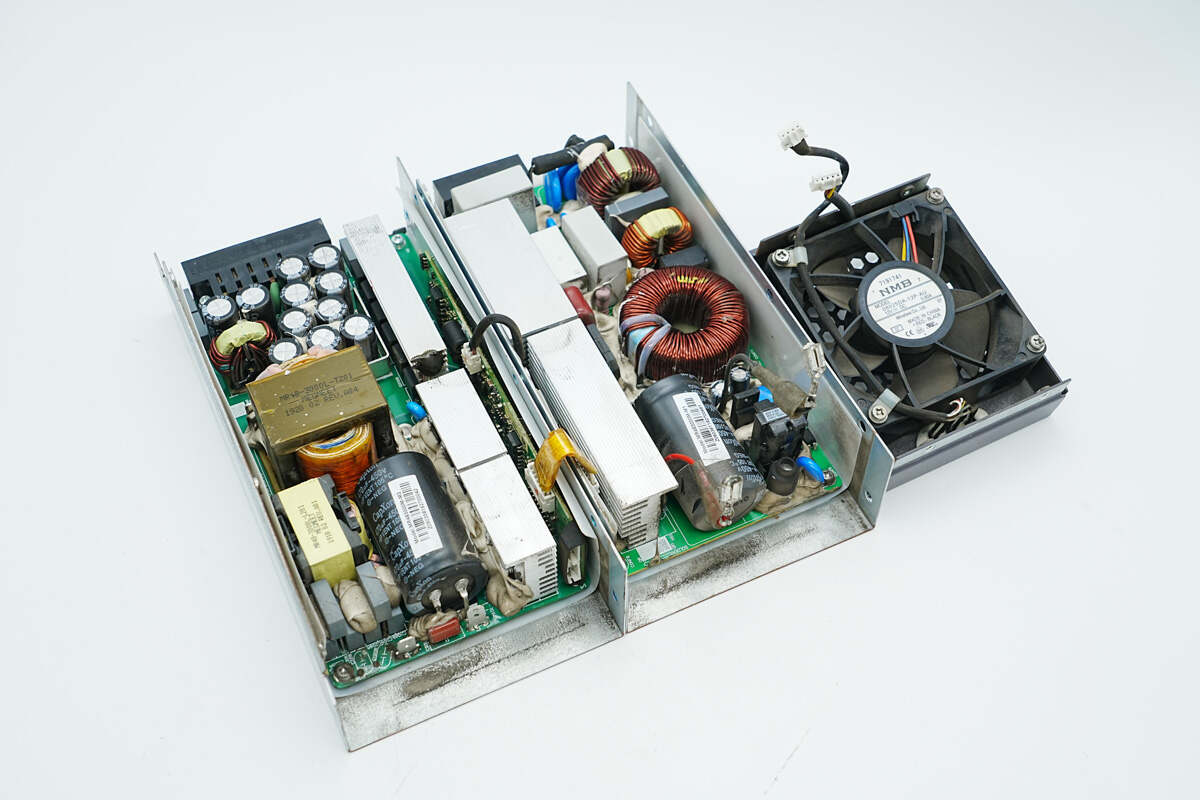

断开连接导线，拆分两部分外壳，其中一半壳体内部为PFC模块。

另一半壳体内部为LLC模块。

PCBA模块通过螺丝固定在壳体内部。

拧下固定螺丝，取出PCBA模块，壳体内部设有麦拉片绝缘。

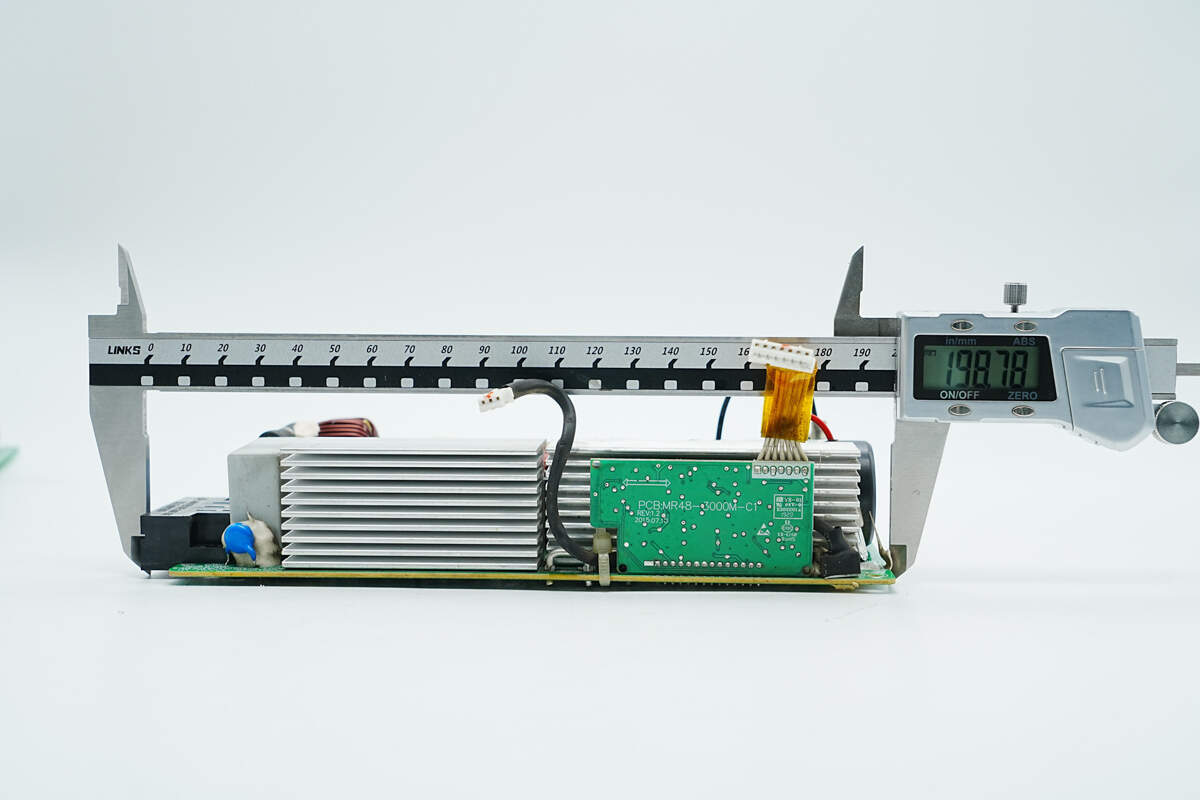

使用游标卡尺测得PFC模块长度约为198.8mm。

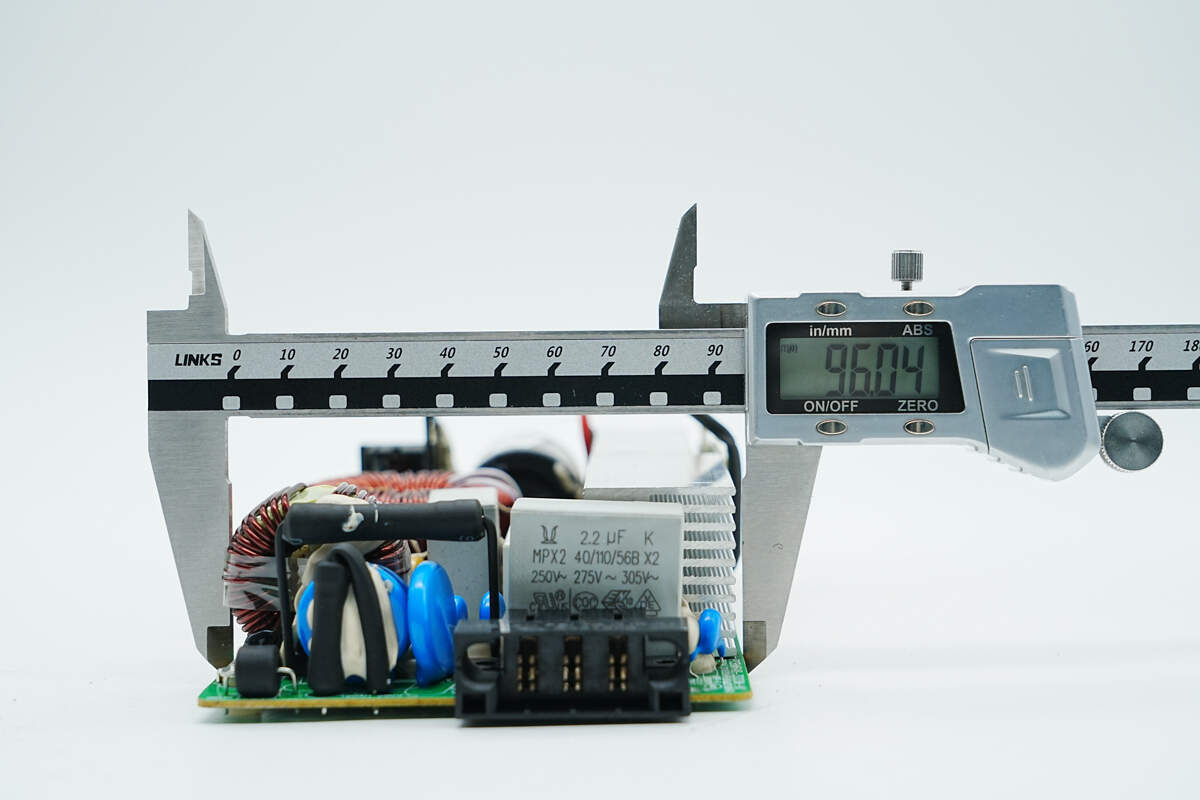

PFC模块宽度约为96mm。

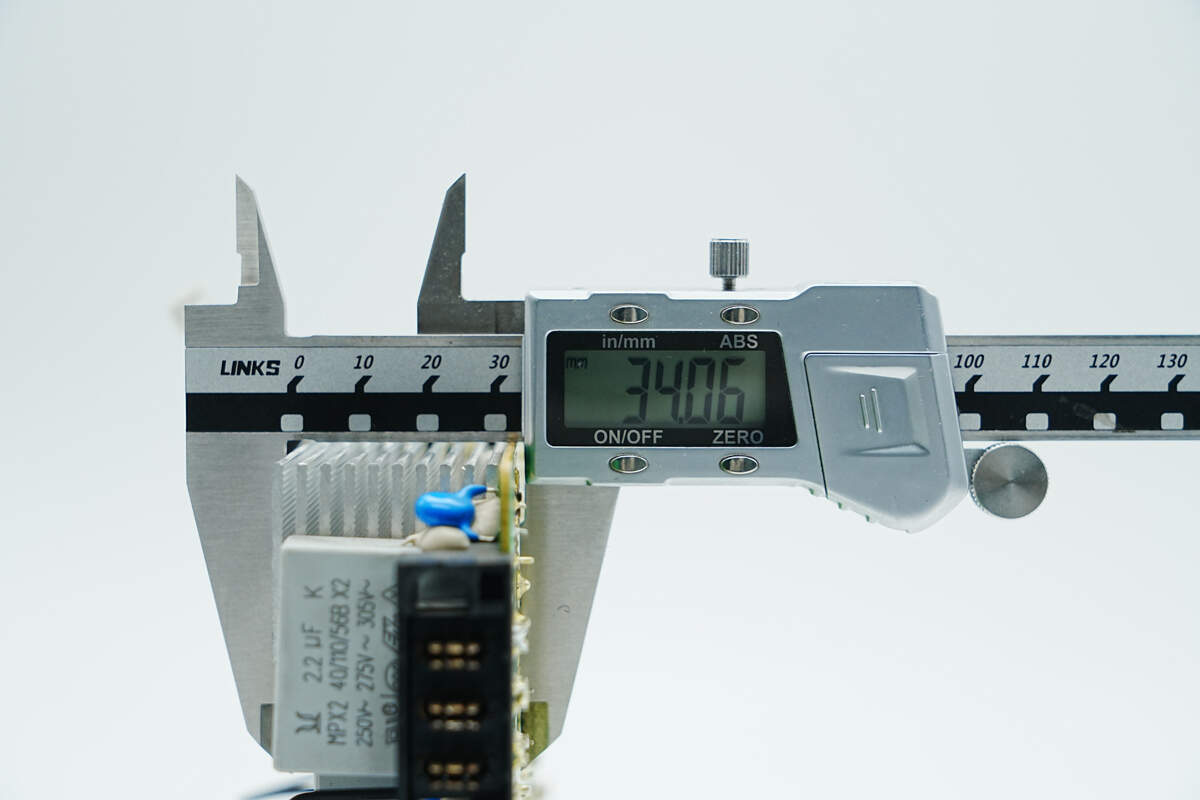

PFC模块厚度约为34.1mm。

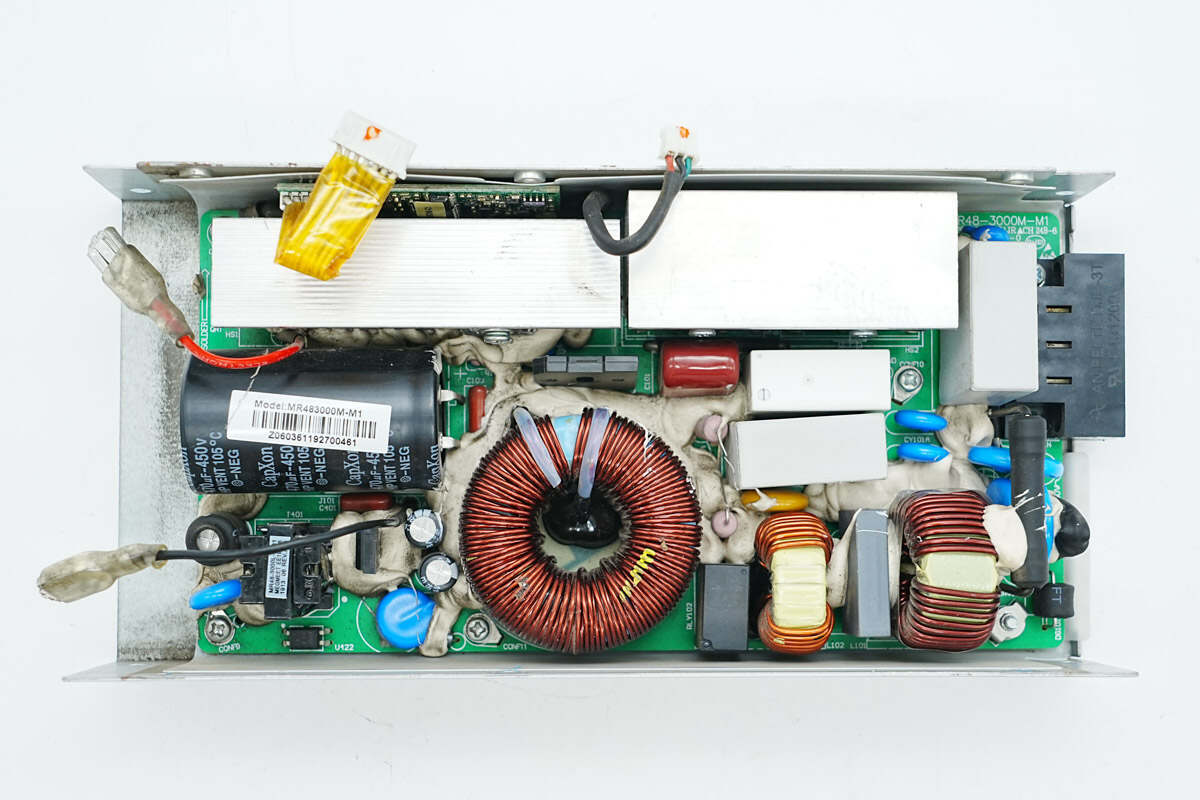

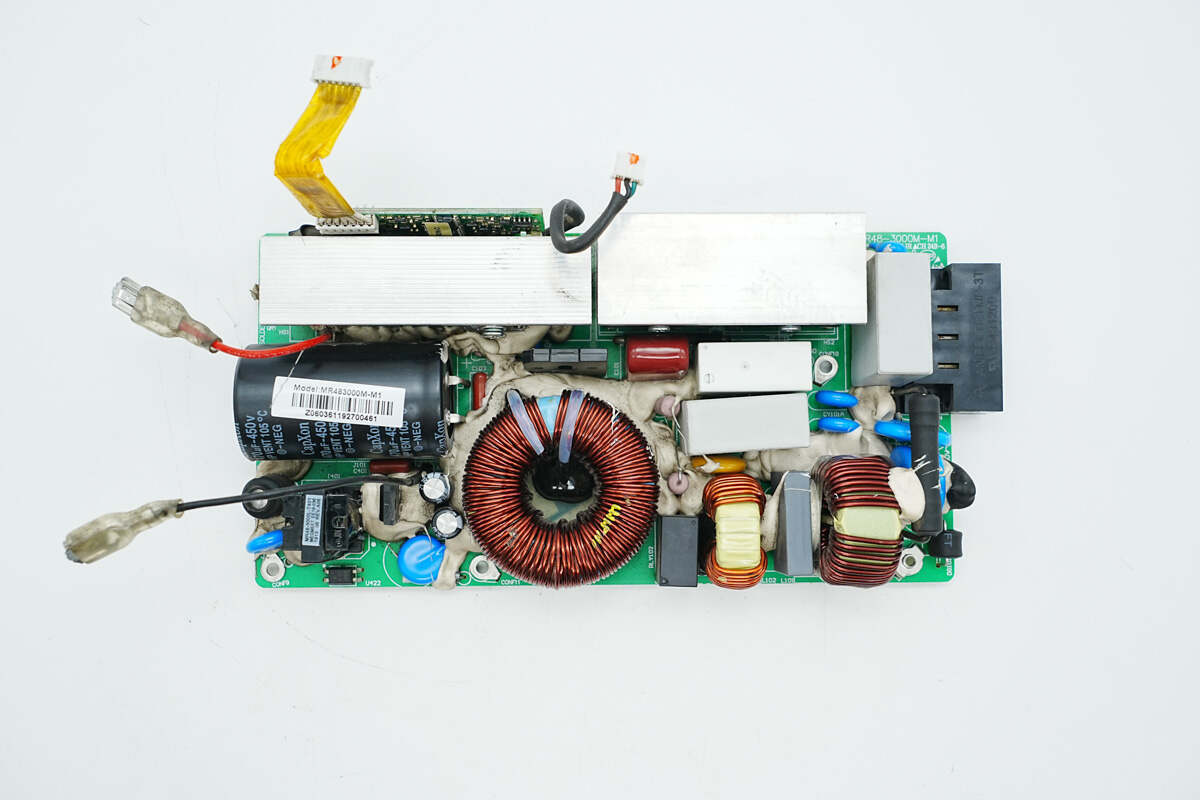

PFC模块正面一览，右侧设有电源输入插座，安规X2电容，保险丝，压敏电阻，气体放电管。下方设有共模电感和安规X2电容，还设有继电器，上方设有安规X2电容，继电器。右侧散热片为整流桥散热。

下方中间位置设有PFC升压电感，左侧设有高压滤波电容，电容上方散热片为PFC开关管和整流管散热，散热片上方设有控制板，电容下方设有辅助电源开关管和辅助电源变压器。

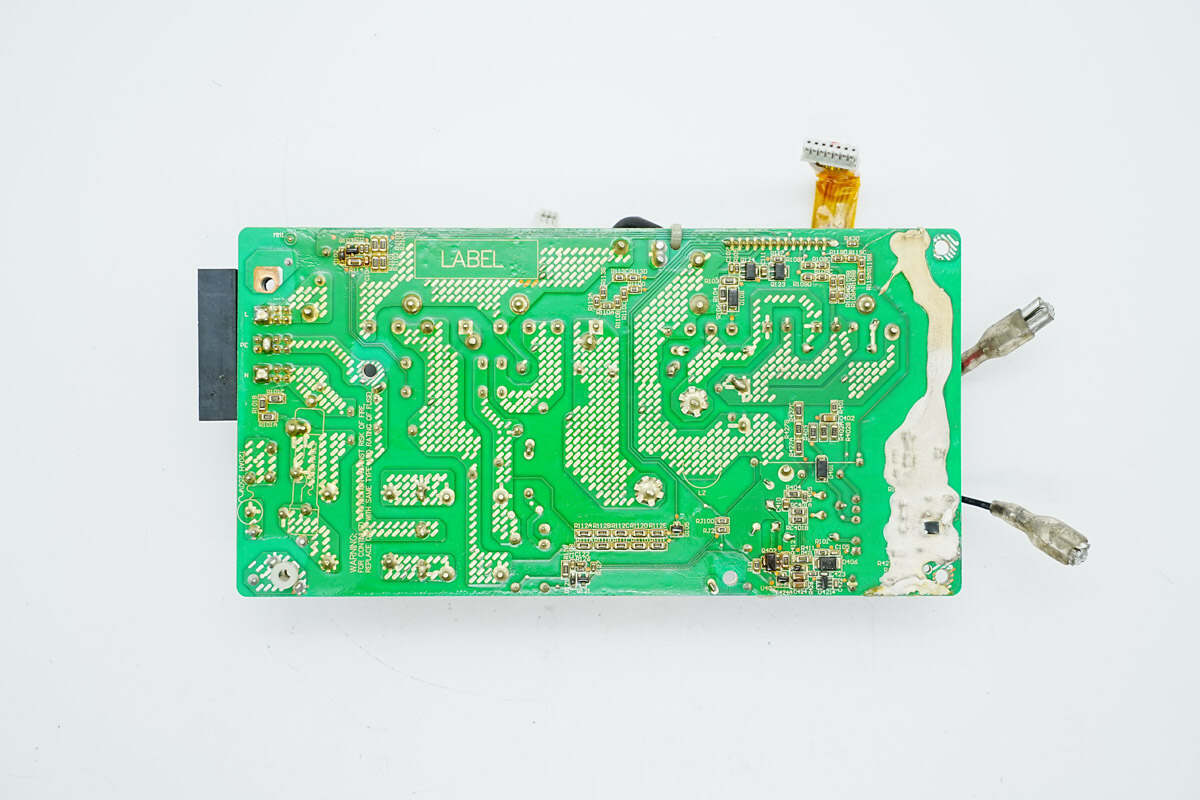

PFC模块背面设有电压取样电阻，PFC开关管驱动管和辅助电源芯片。

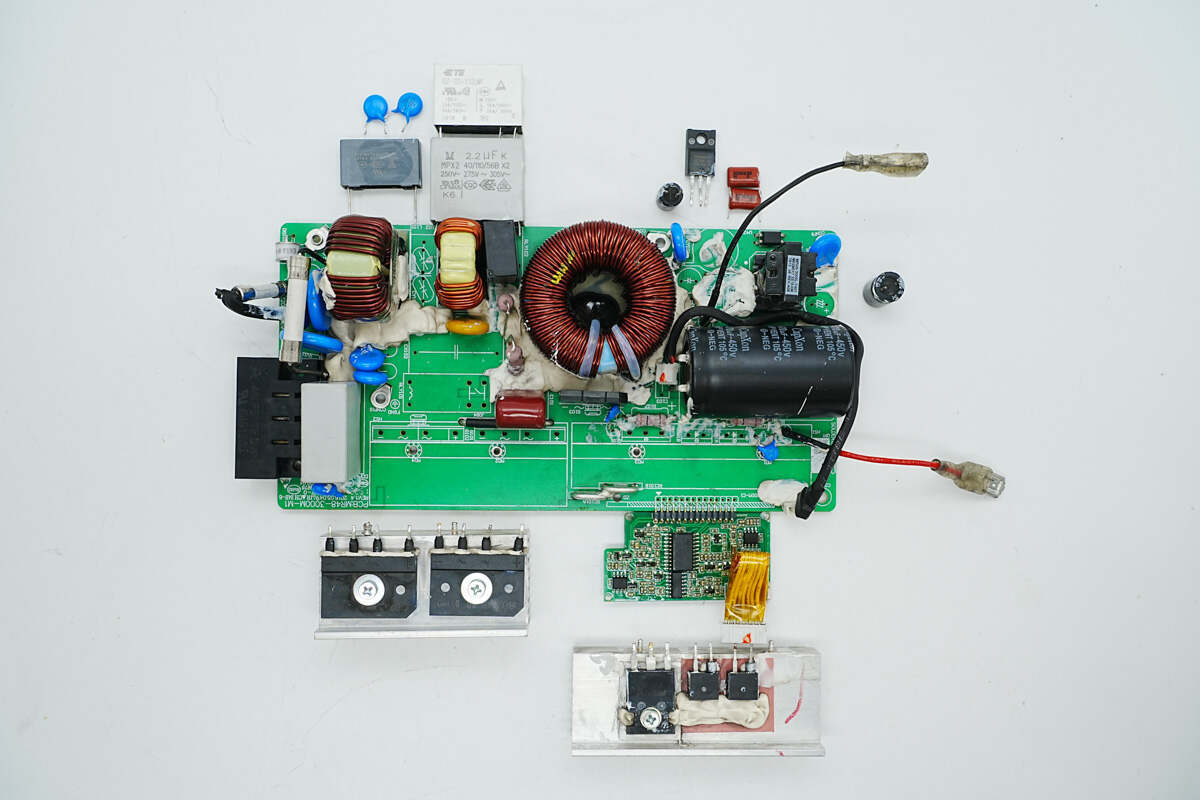

焊接将PFC小板元件拆分，继续进行拆解。

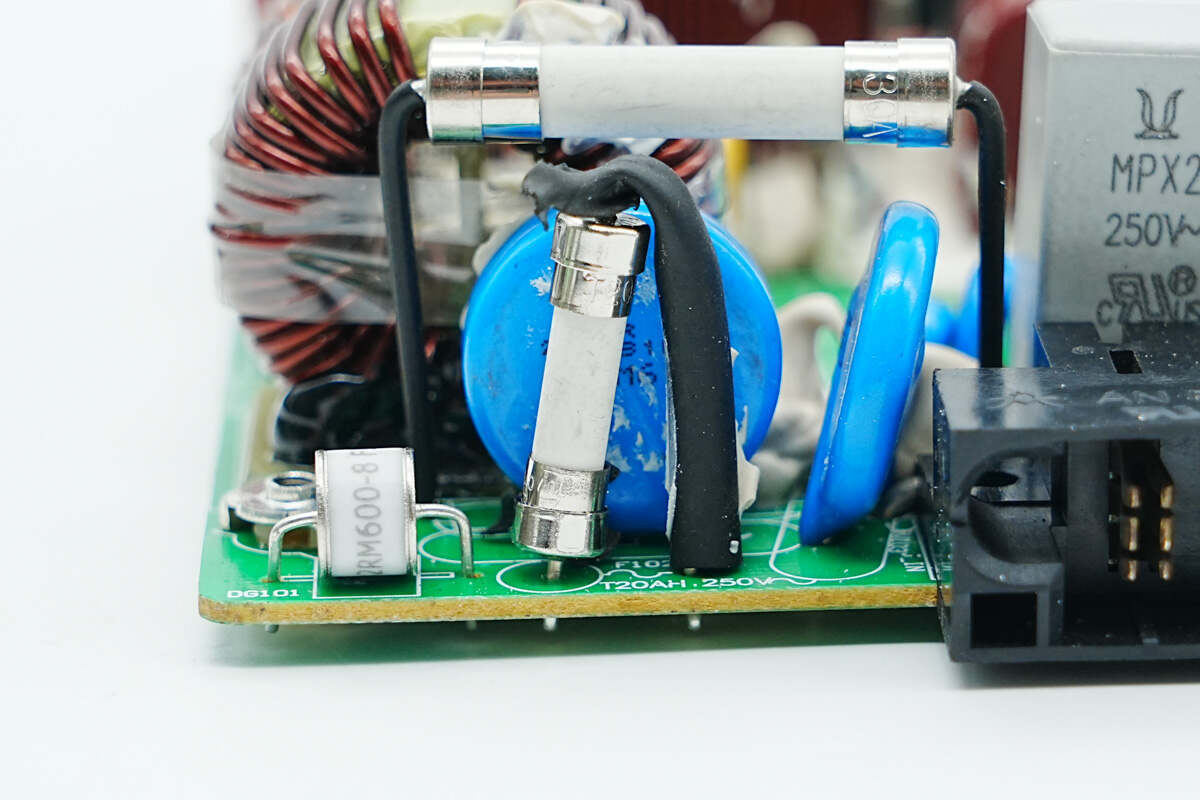

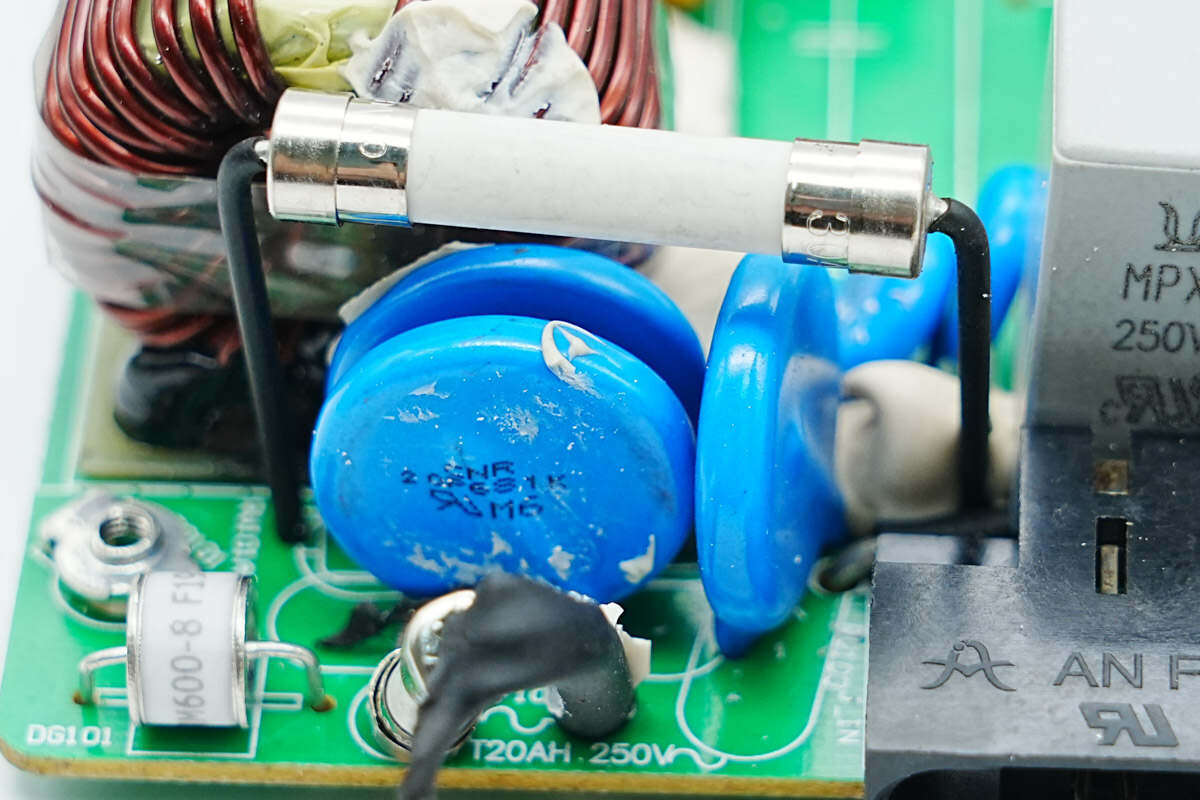

交流输入端设有连接插座，安规X2电容，保险丝，压敏电阻和气体放电管。

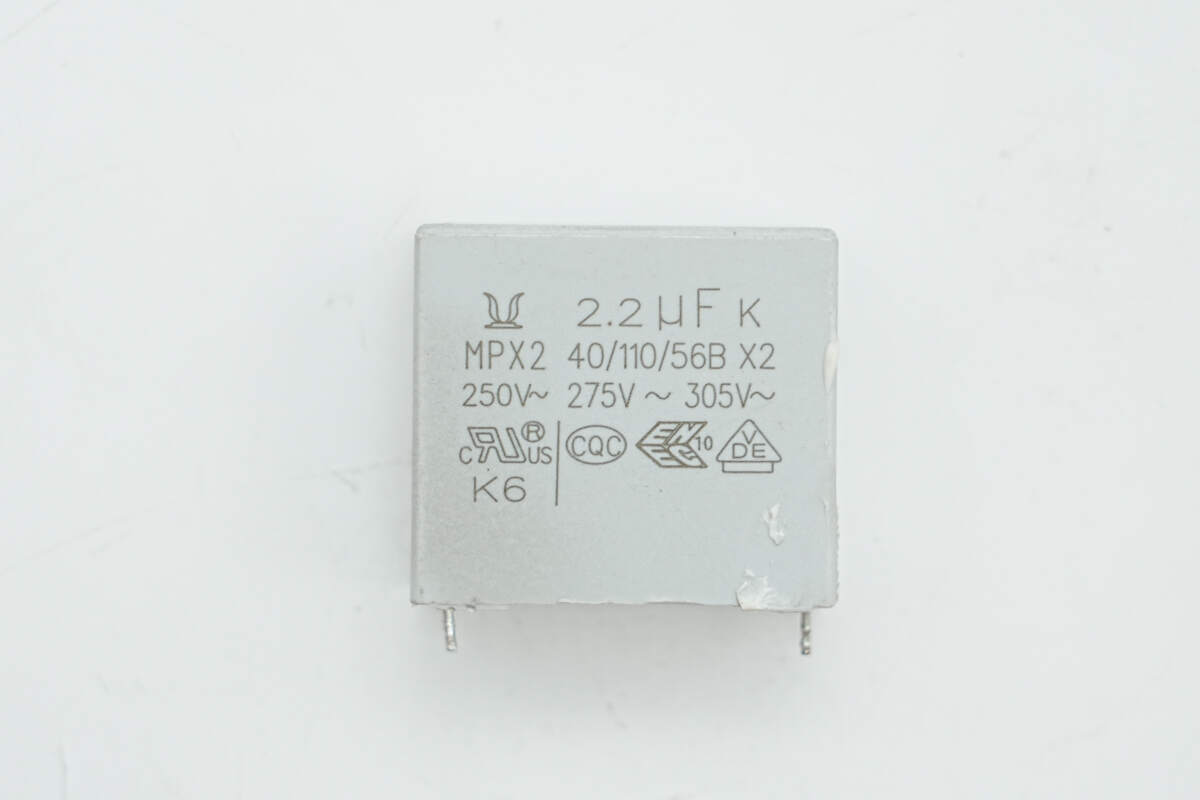

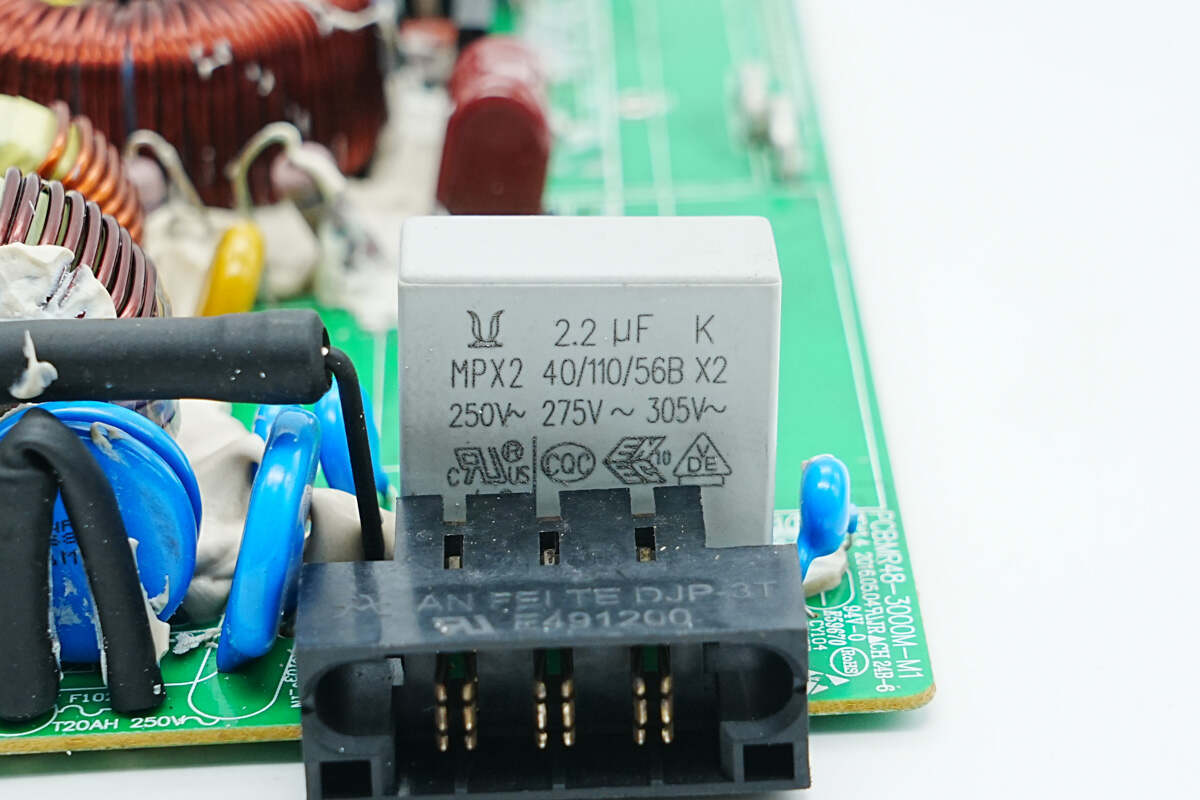

安规X2电容来自优普，规格为2.2μF。

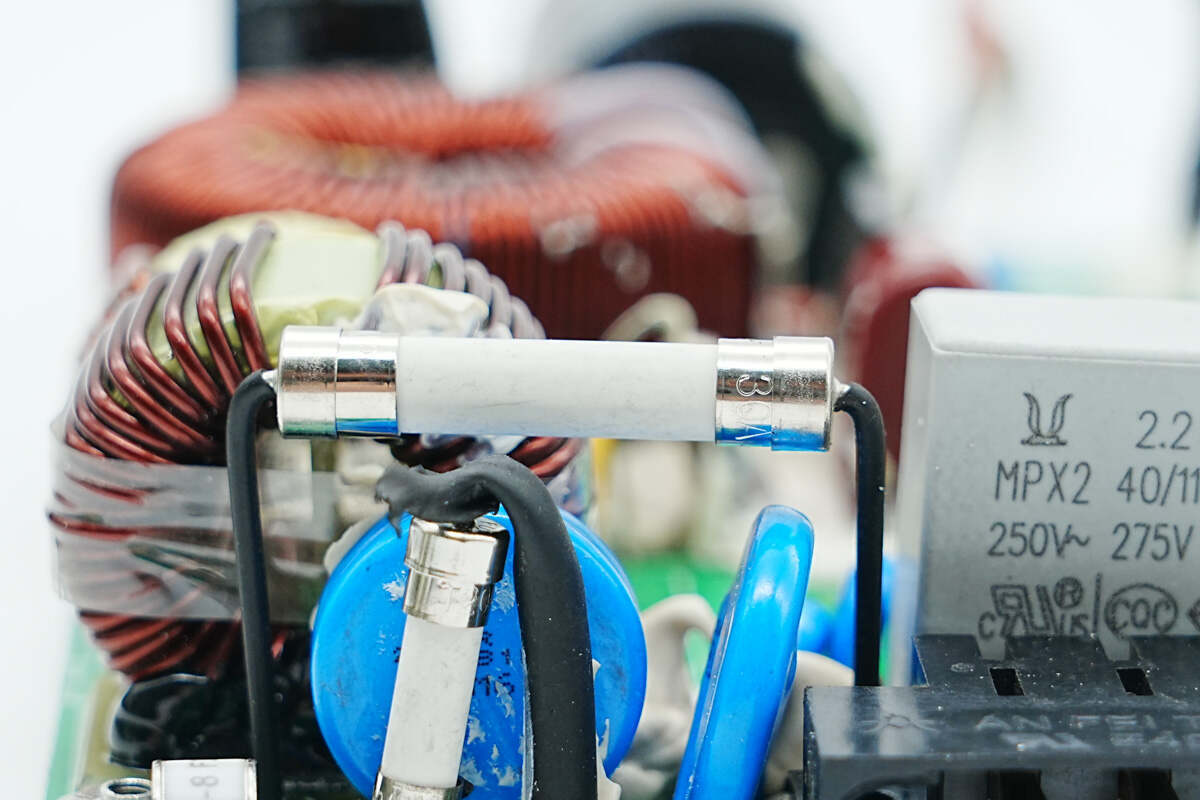

保险丝规格为30A。

另一只保险丝规格为20A。

三颗压敏电阻用于过压保护。

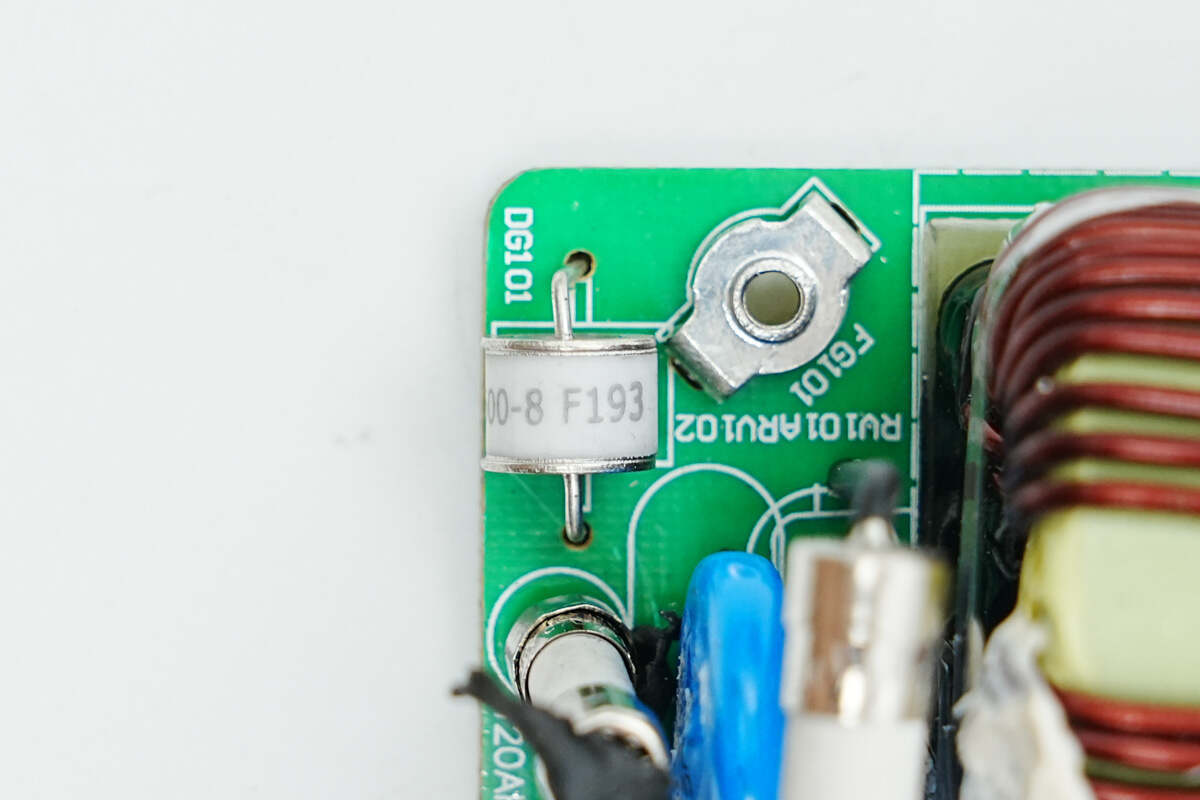

气体放电管配合压敏电阻进行过压保护。

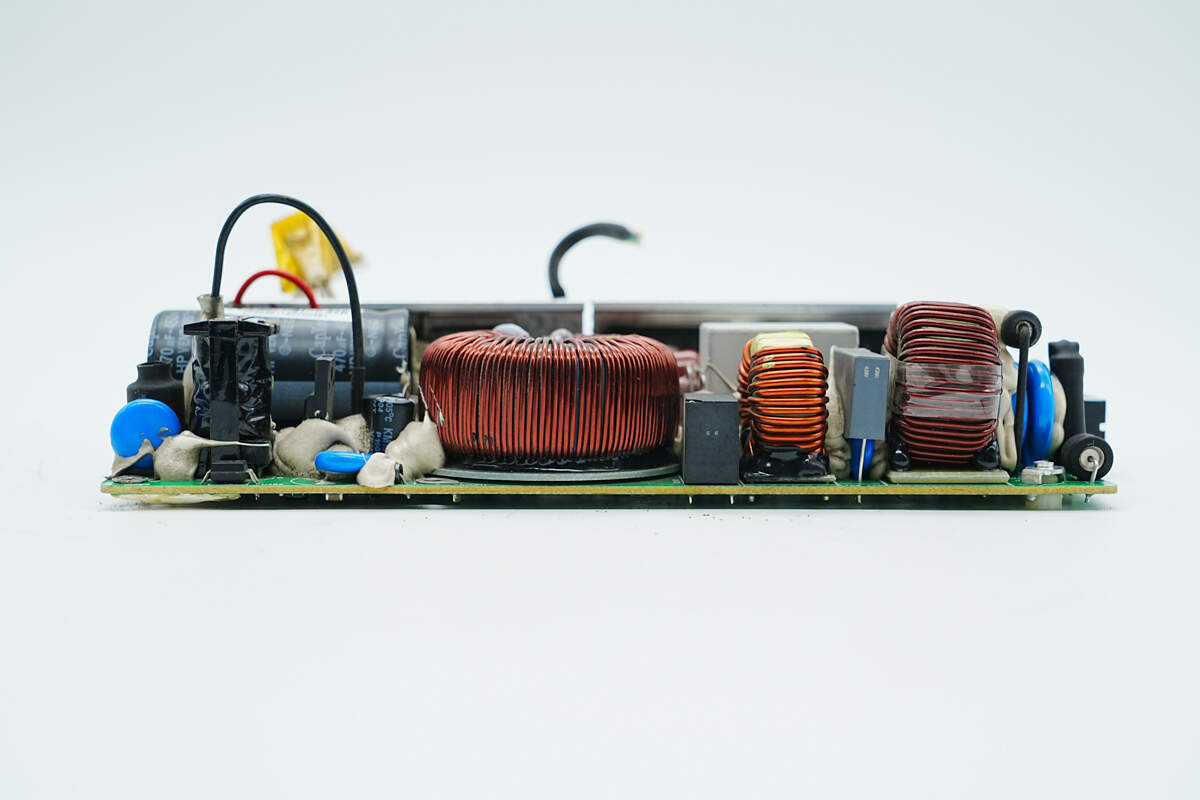

侧面设有共模电感，安规X2电容，继电器，PFC升压电感和辅助电源变压器。

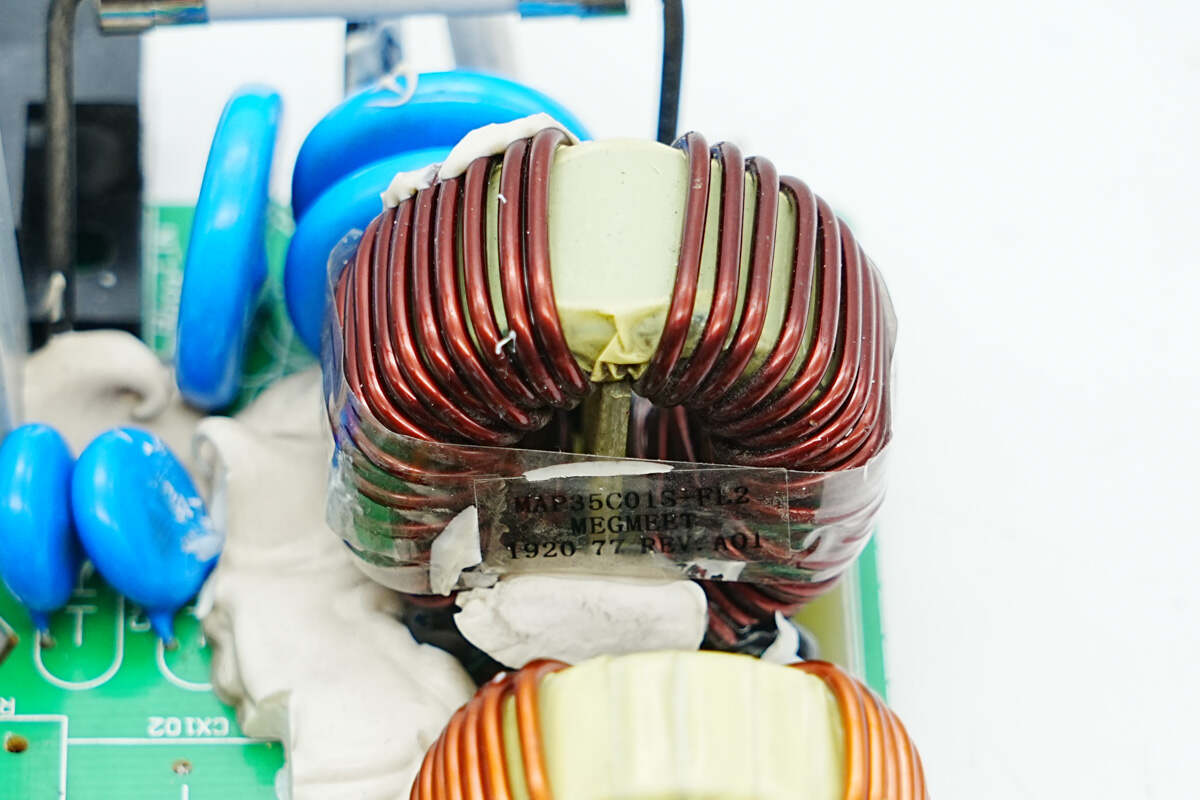

共模电感采用漆包线绕制，底部设有电木板绝缘。

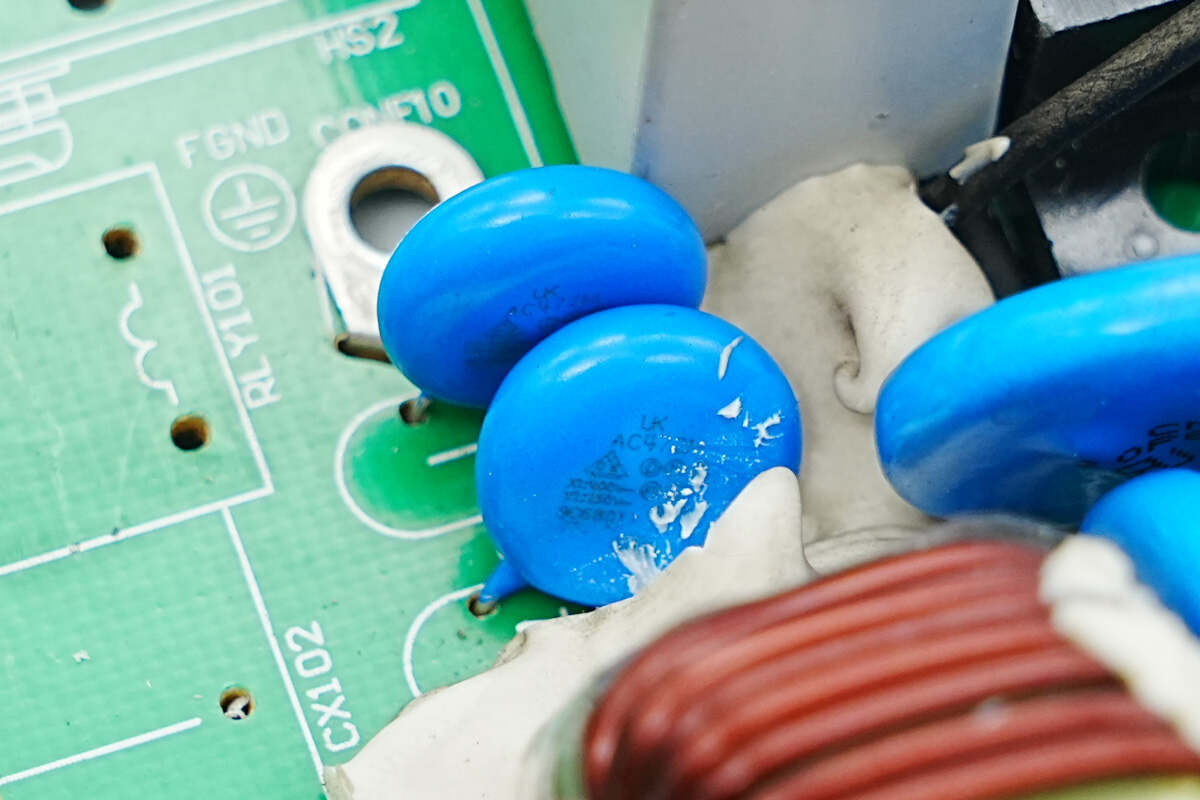

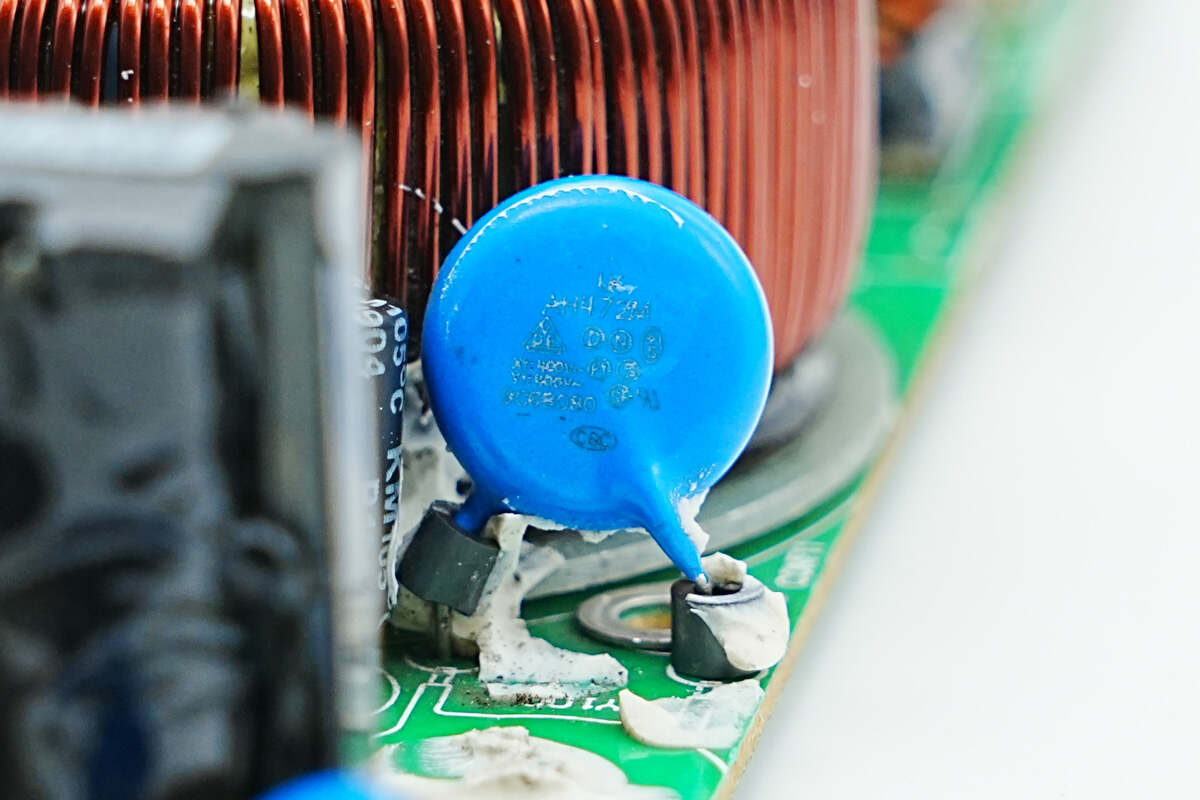

蓝色Y电容来自华新科。

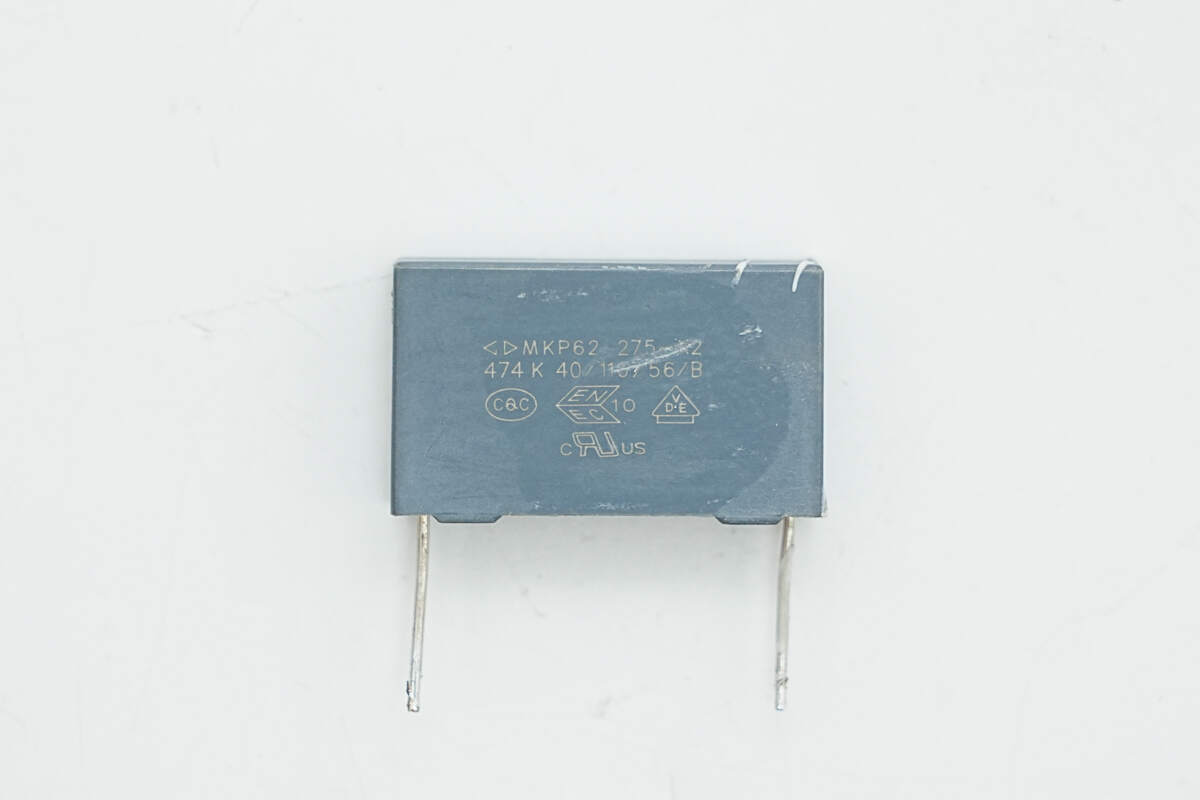

安规X2电容来自厦门法拉电子，规格为0.47μF。

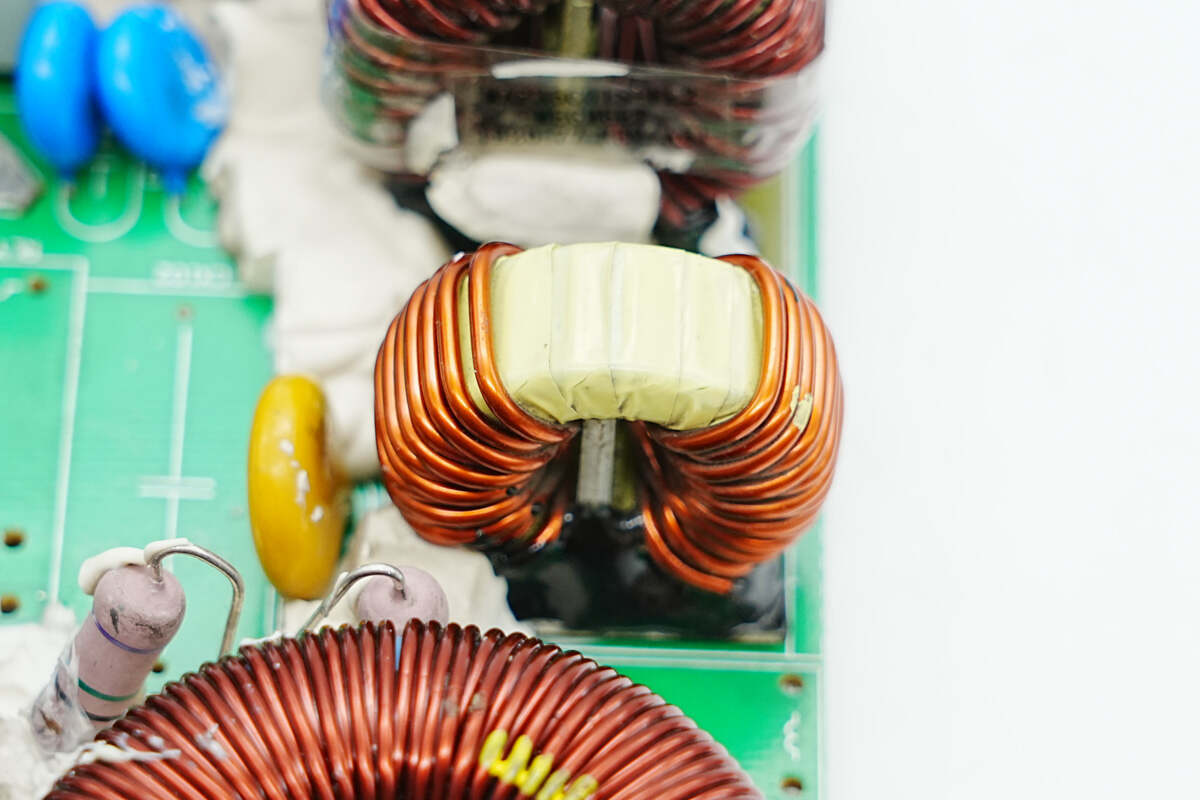

另一颗共模电感同样采用漆包线绕制。

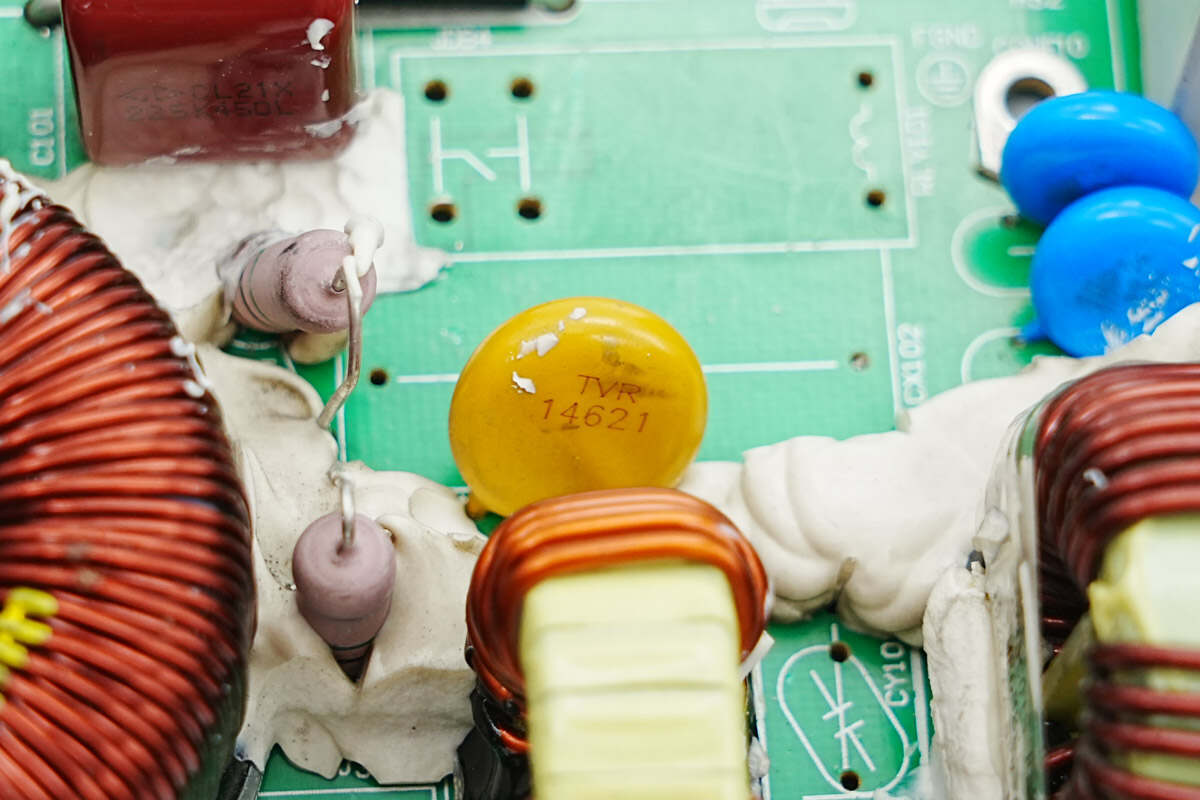

TVR14621压敏电阻用于过压保护。

安规X2电容规格为2.2μF。

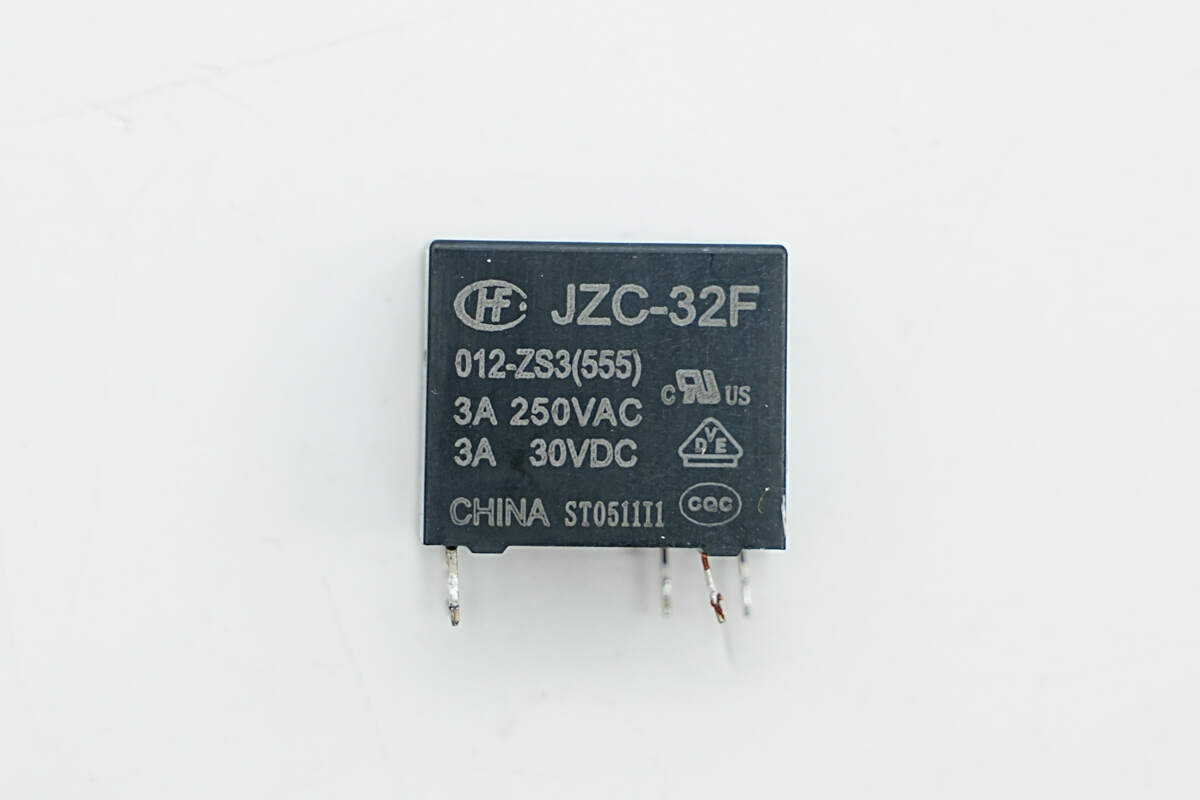

继电器来自宏发，型号JZC-32F/012-ZS3，用于软启动控制。继电器内置一组转换触点，触点容量为3A 250V，线圈电压为12V。

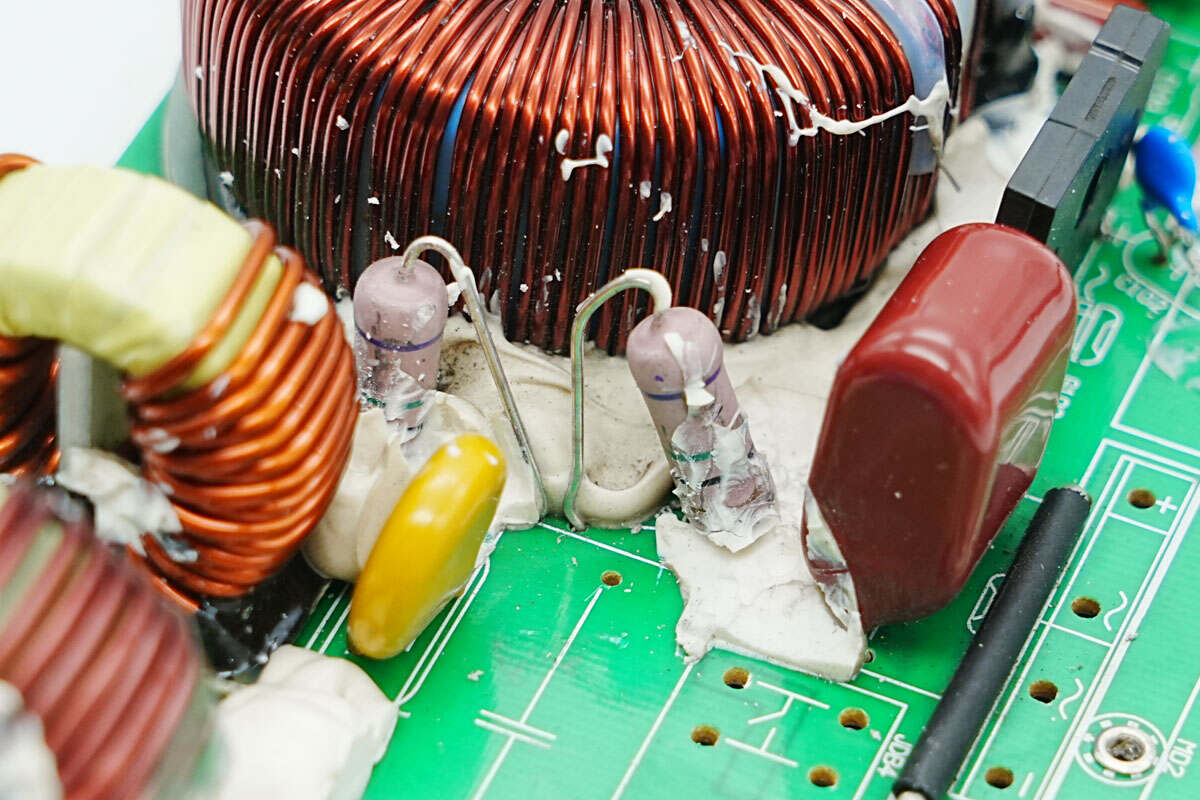

两颗软启动电阻串联连接。

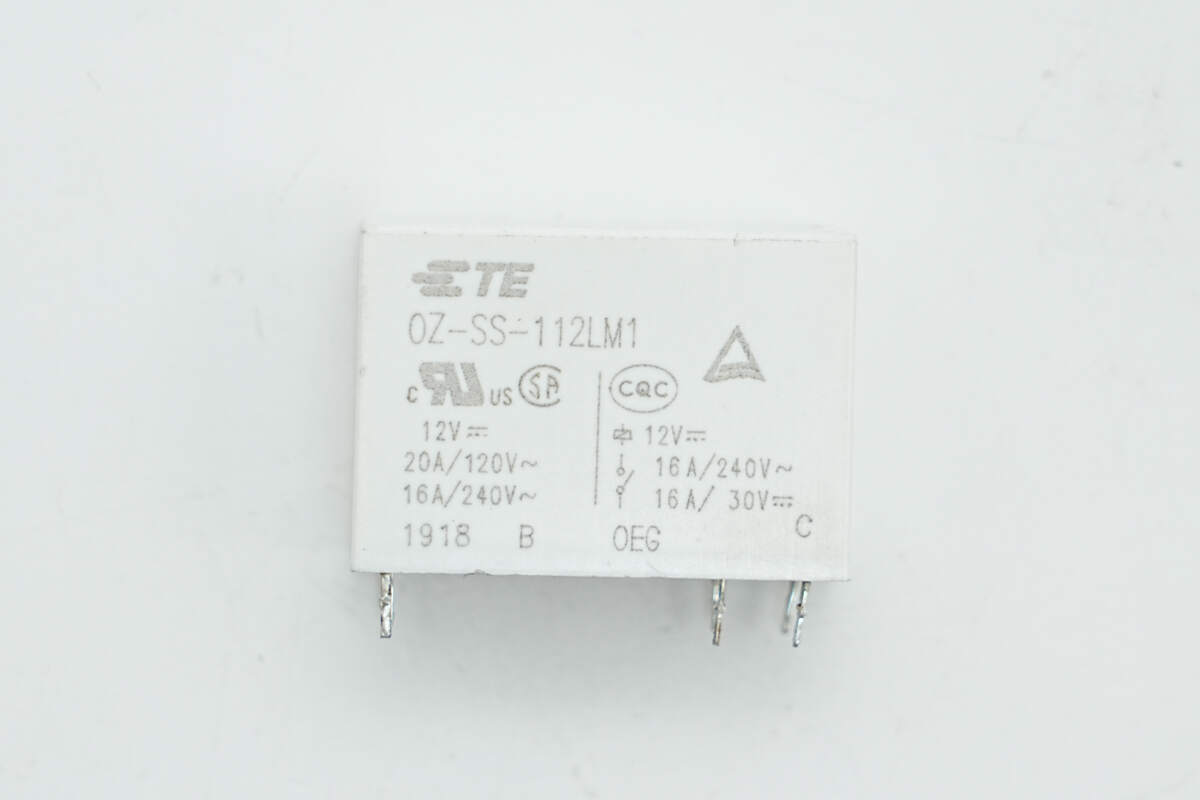

另一颗继电器来自泰科电子，型号OZ-SS-112LM1，内置一组常开触点，触点容量为16A 240V，线圈电压为12V。

另一侧设有散热片为整流桥，PFC开关管和整流管散热，右侧设有PFC控制小板。

散热片使用螺丝固定两颗整流桥。

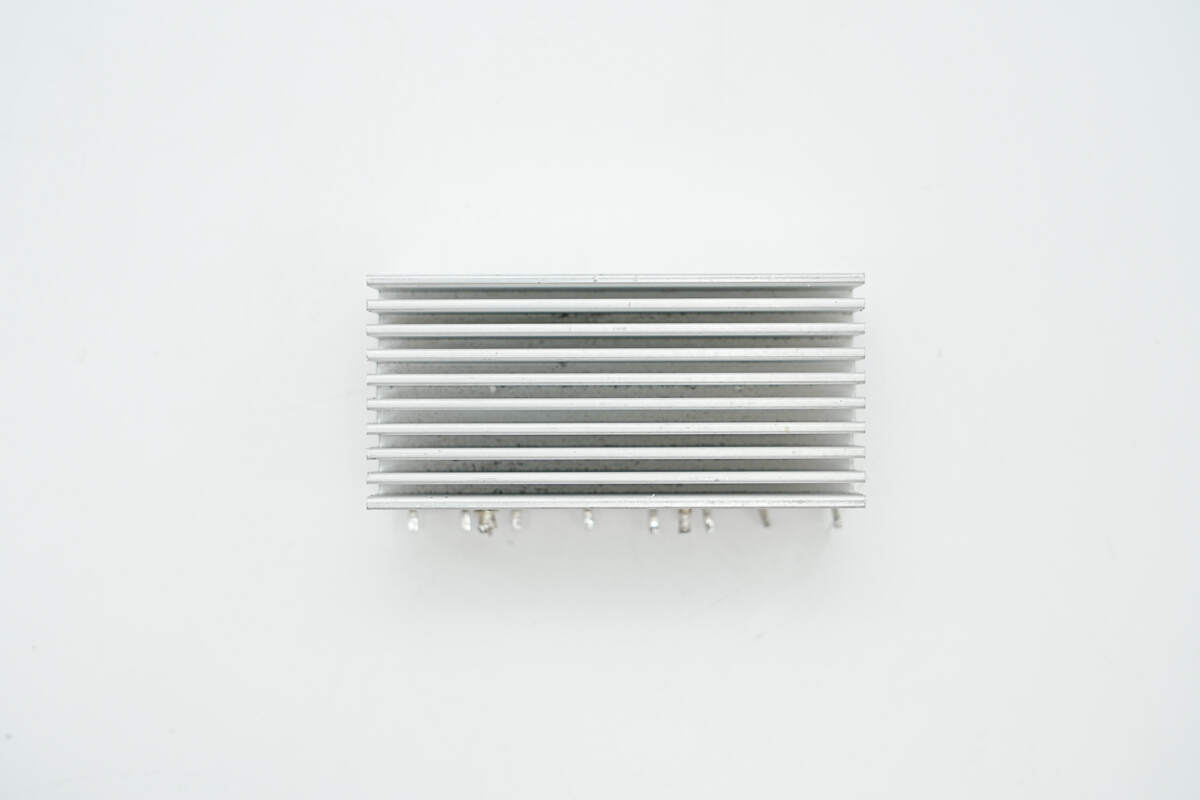

散热片背面开槽增大散热面积。

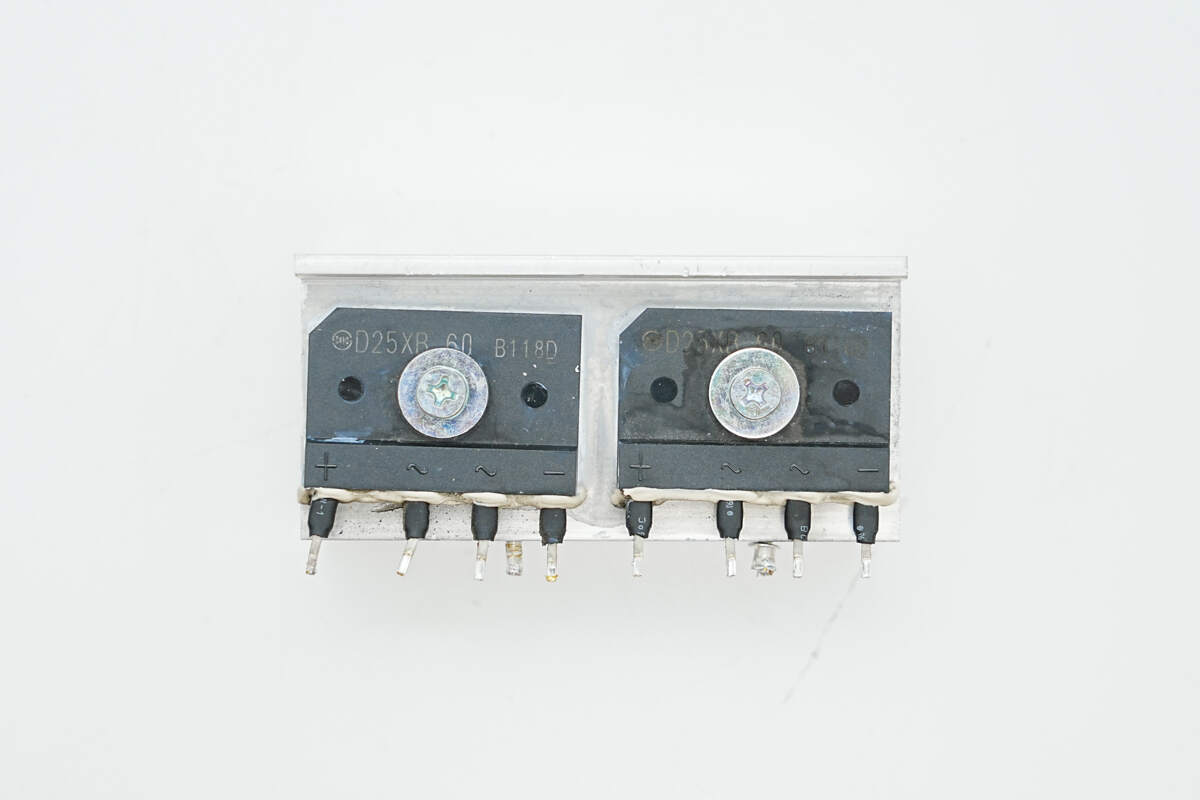

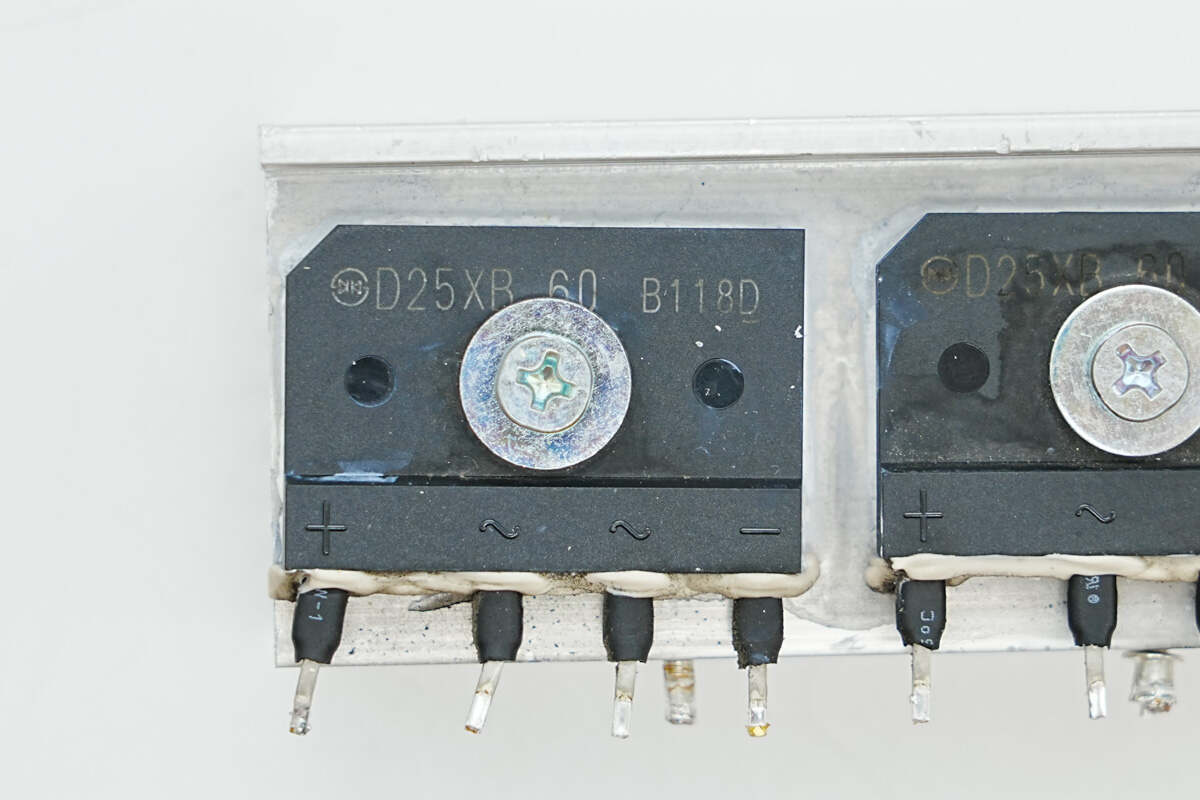

整流桥来自新电元，型号D25XB60，规格为600V25A，采用5S封装，使用两颗半桥连接，均摊发热。

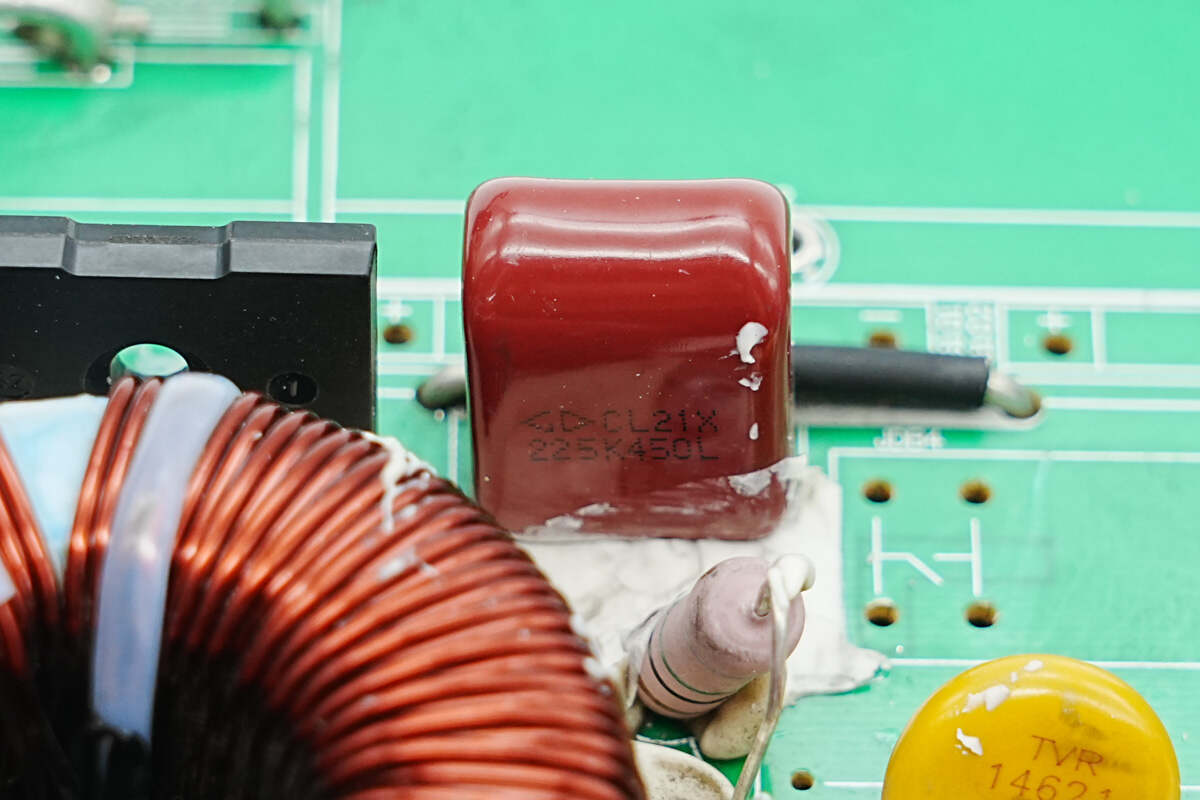

薄膜滤波电容来自厦门法拉，规格为2.2μF450V。

PFC控制器小板焊接三颗运放芯片和PFC控制器。

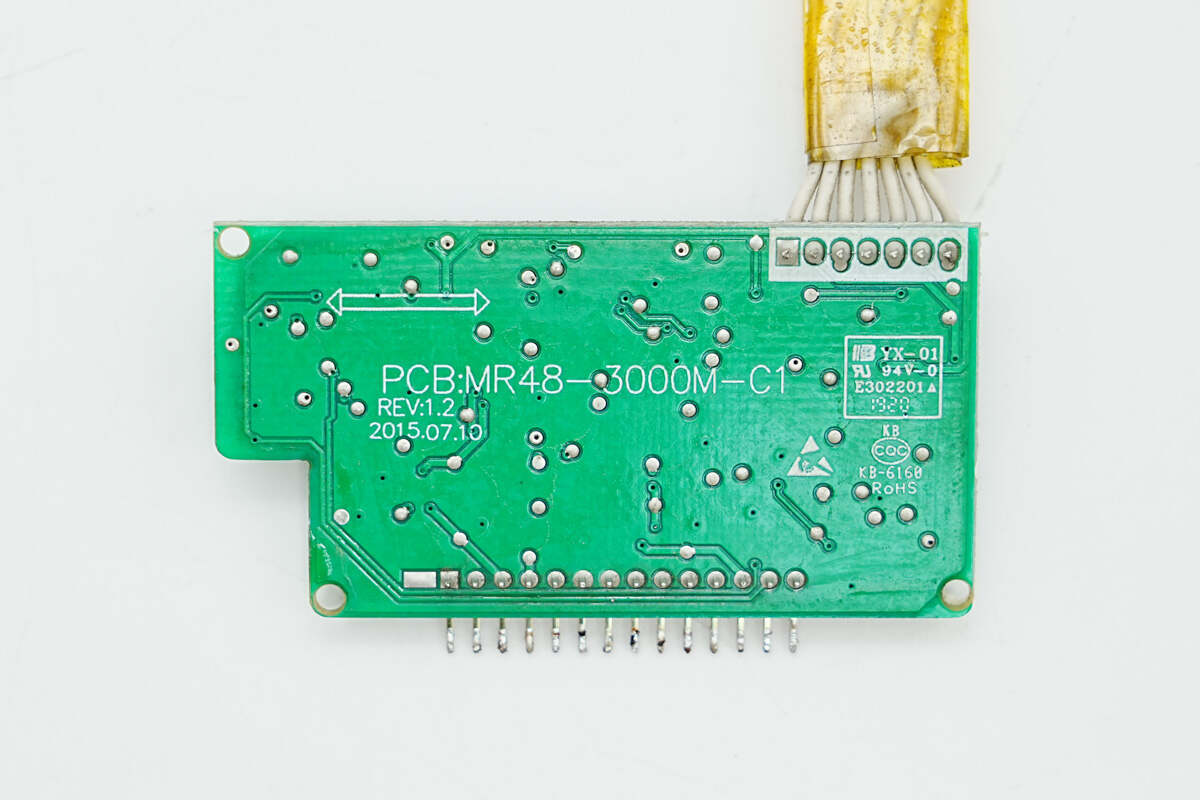

小板背面没有元件。

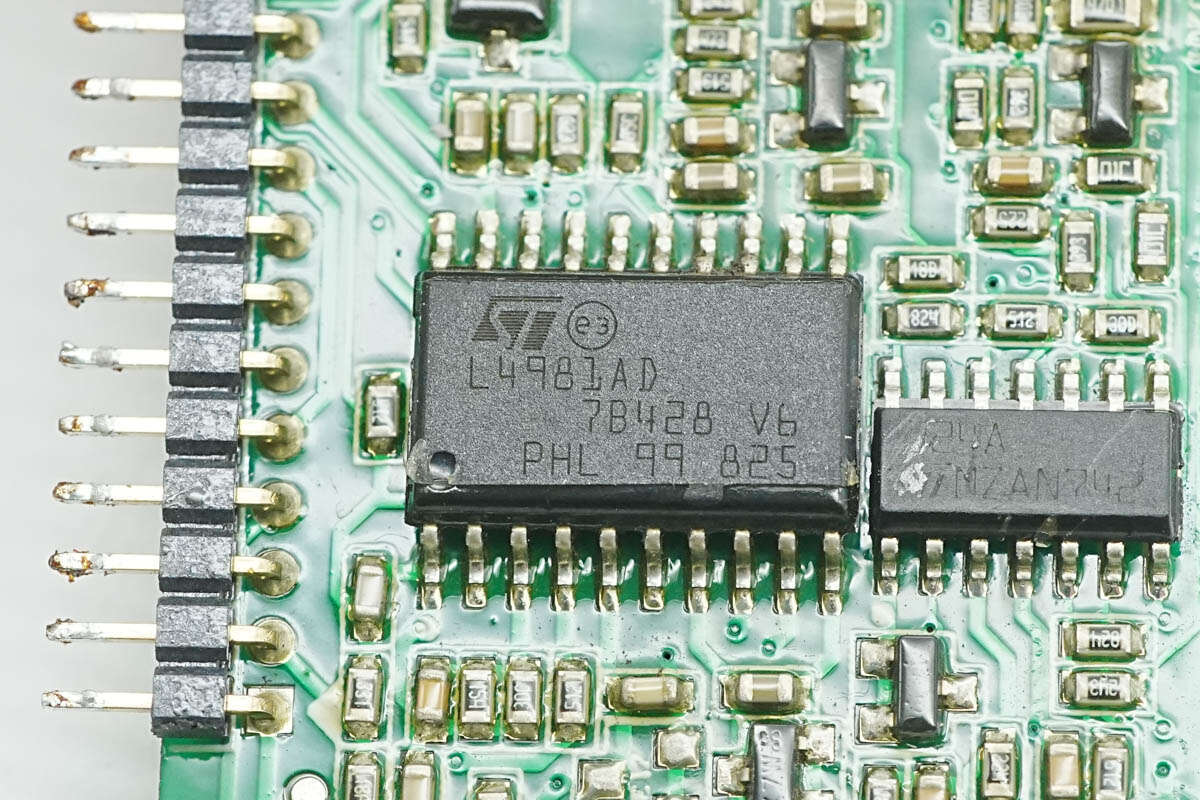

PFC控制器来自意法半导体，型号L4981AD，芯片运行在CCM模式，采用固定开关频率，内置软启动功能，具备过压和过流保护，采用SO20封装。

运放来自意法半导体，型号LM324A，为低功耗，低输入偏置电流四运放，采用SO14封装。

运放来自达尔，型号AS358A，为低功耗双运放，采用SO-8封装。

另一颗运放型号相同。

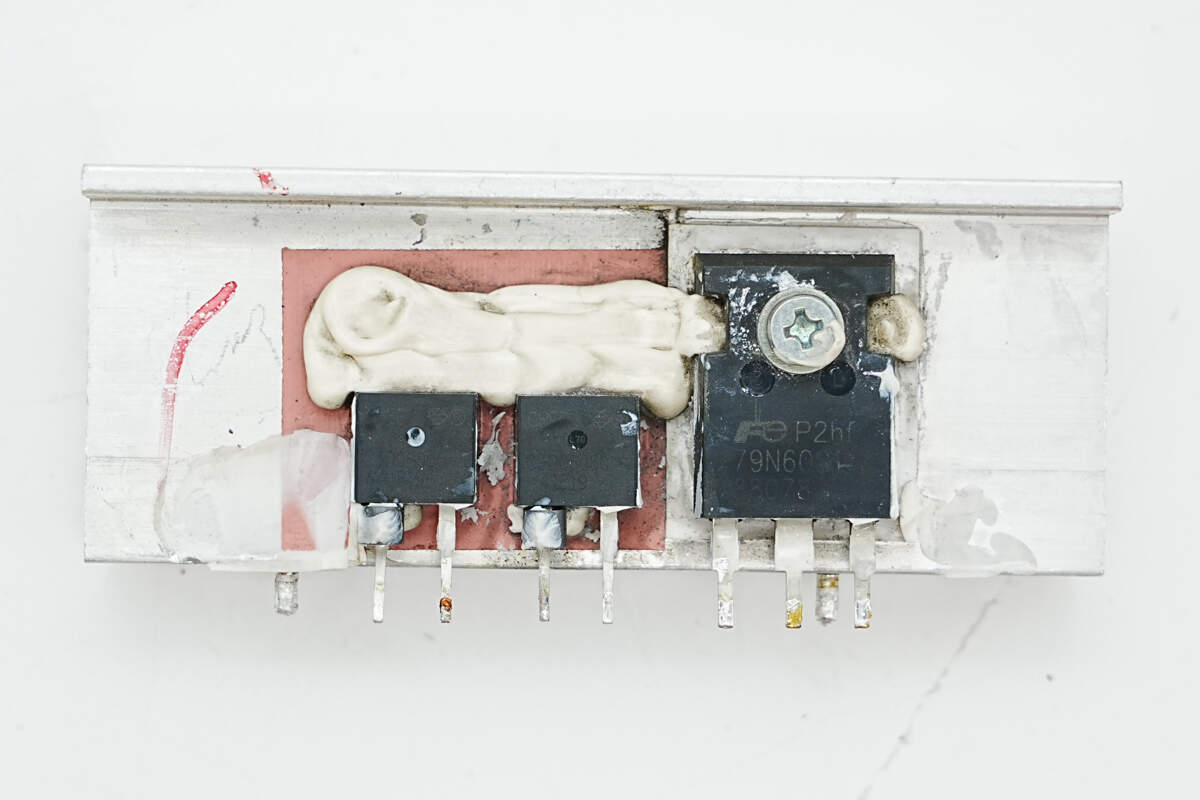

焊接拆下PFC开关管和整流管的散热片，PFC整流管设有绝缘垫，固定螺丝打胶密封绝缘。

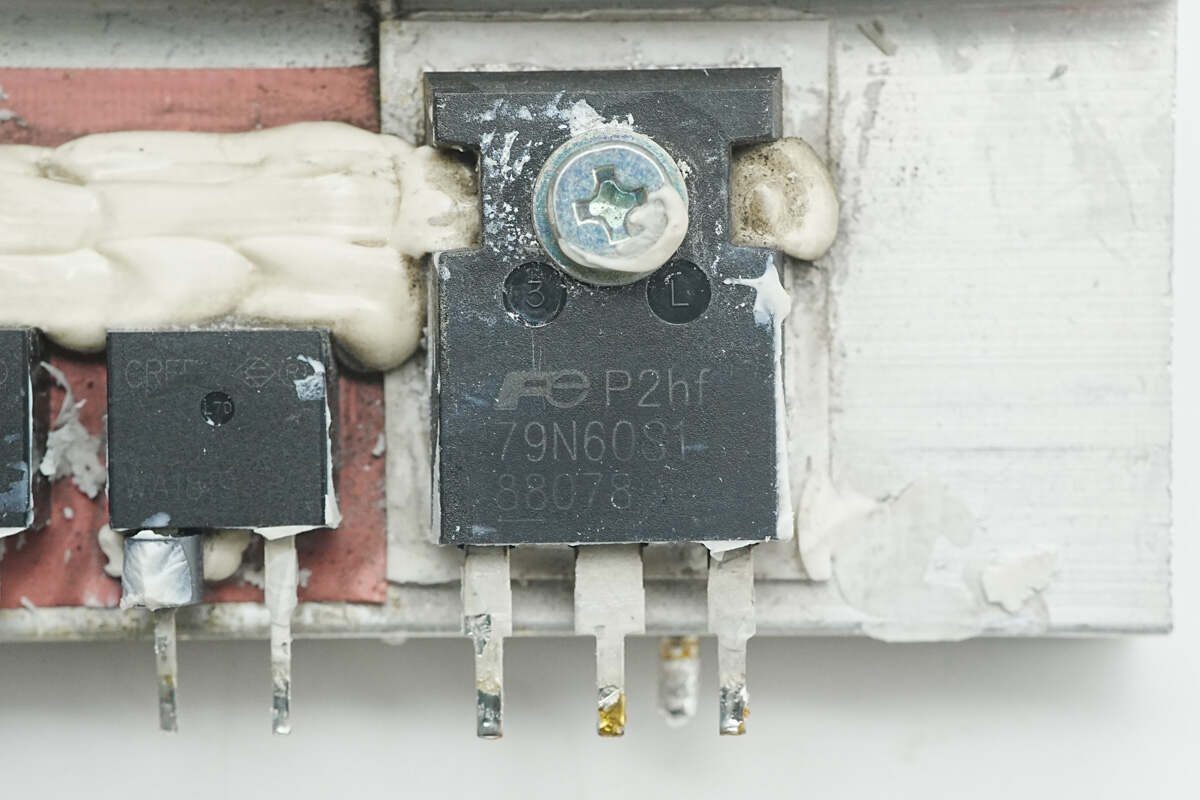

PFC开关管来自富士电机，型号FMW79N60S1HF，NMOS，耐压600V，导阻34mΩ，采用TO-247封装。

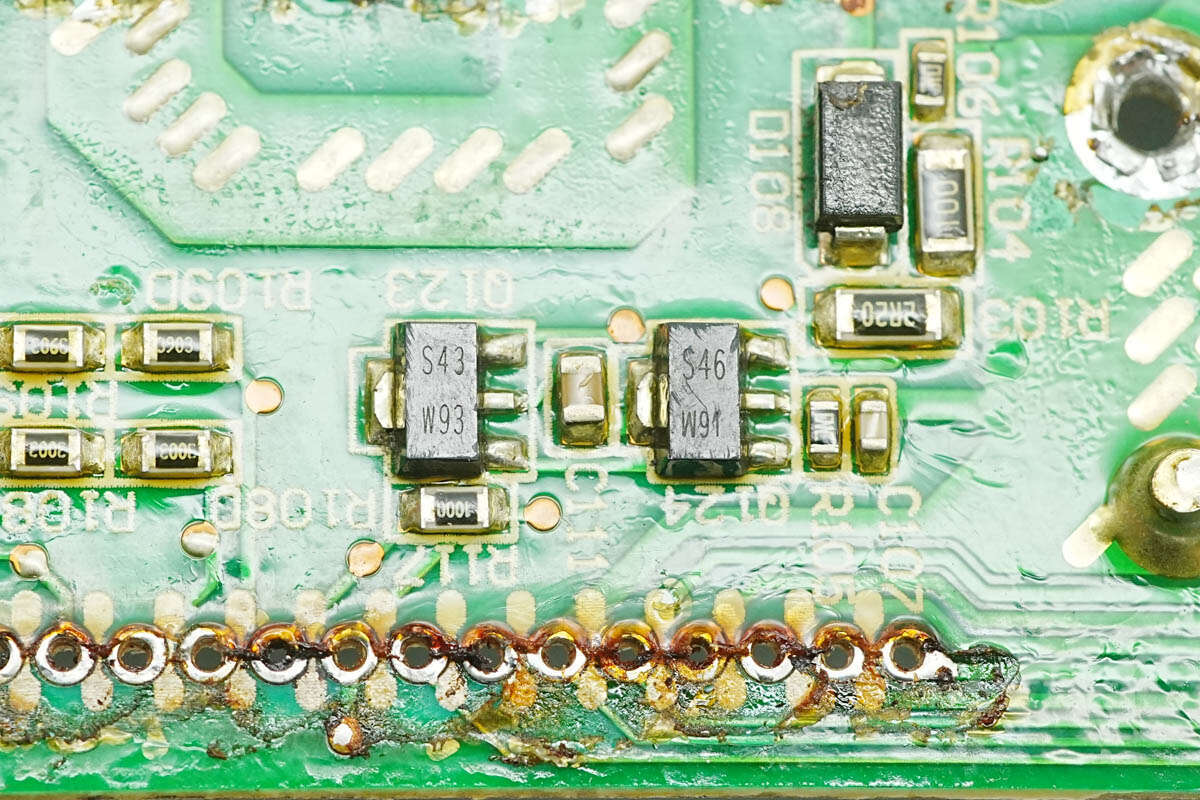

用于驱动PFC开关管的三极管特写。

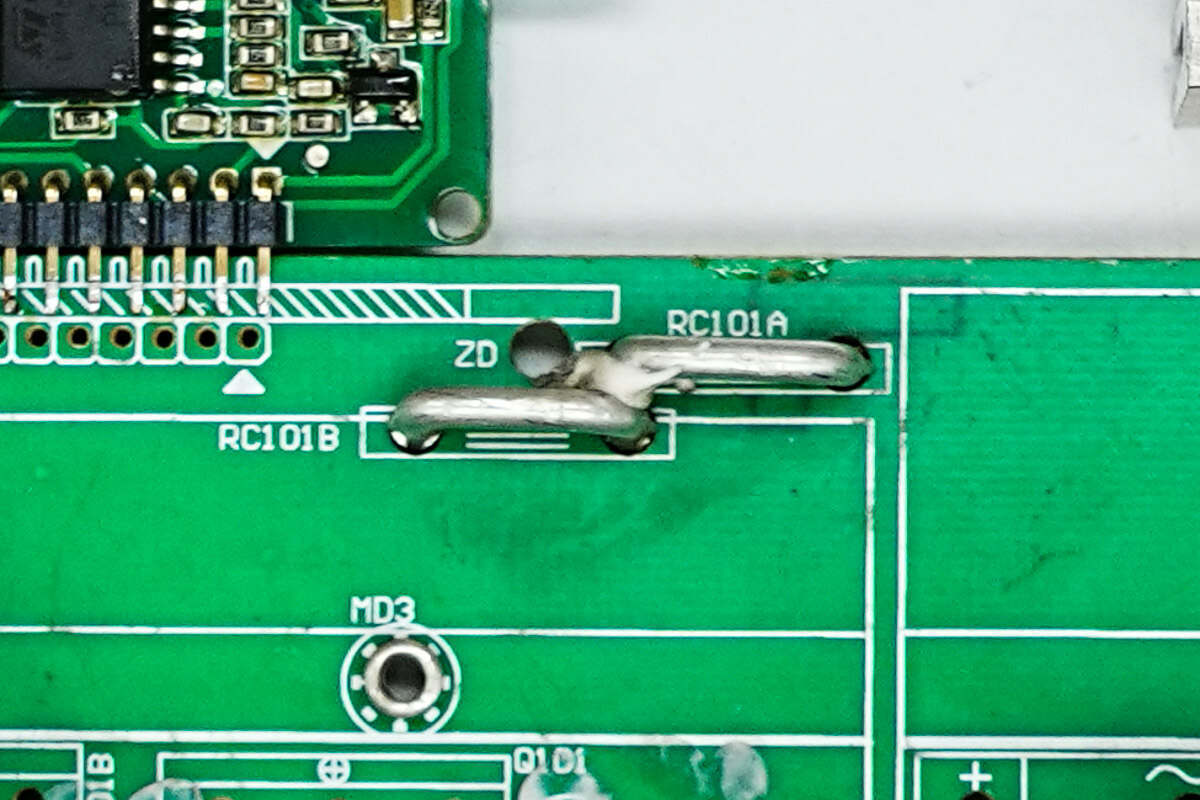

用于检测PFC开关管电流的取样电阻特写。

PFC升压电感采用磁环绕制。

Y电容引脚套磁环抑制高频干扰。

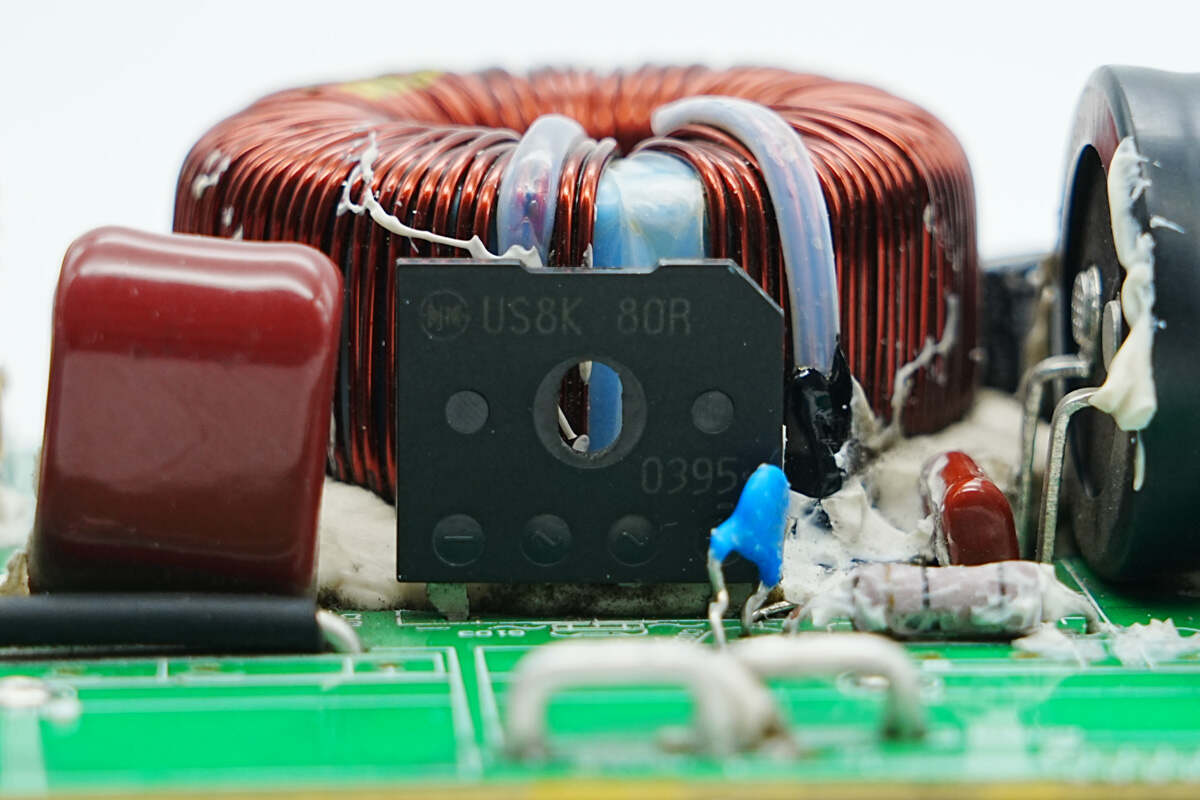

PFC电感侧面设有新电元US8K80R整流桥，规格为800V8A，采用D6K封装，用于PFC旁路。

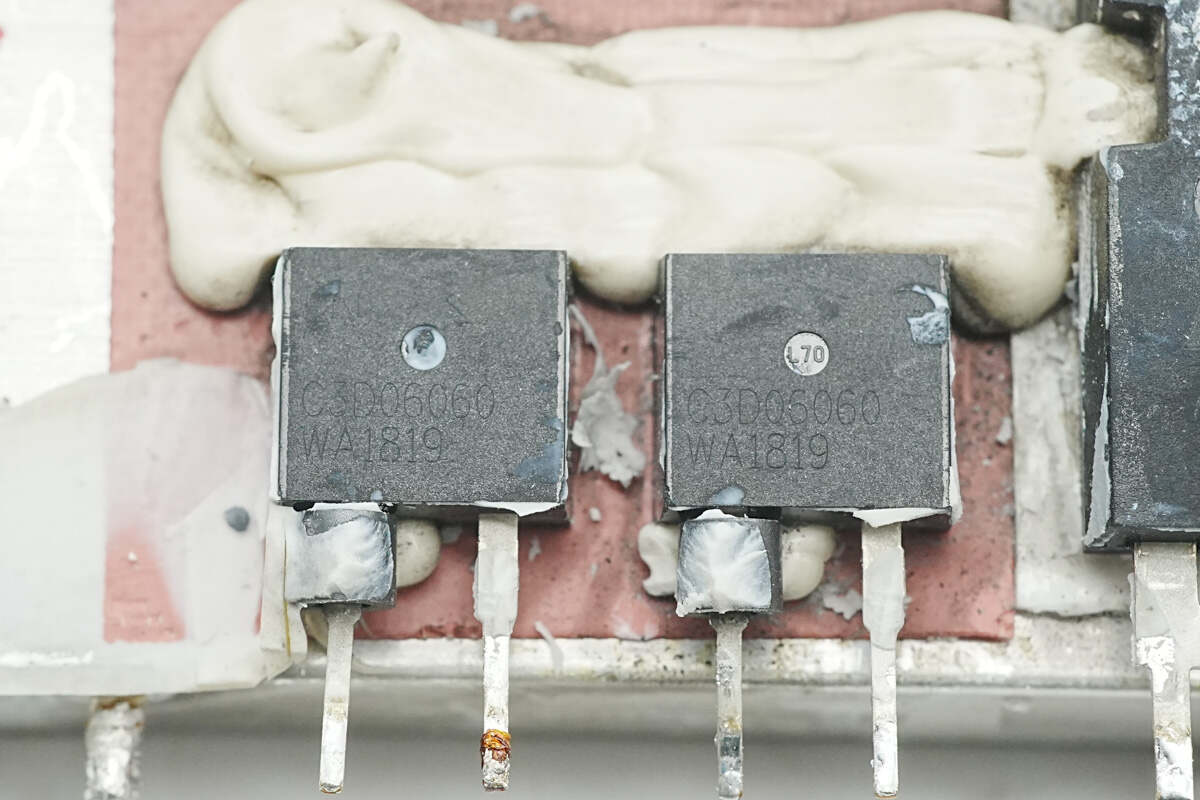

PFC开关管来自Wolfspeed，型号C3D06060A，为第三代碳化硅肖特基二极管，规格为650V 6A，采用TO-220-2封装，使用两颗并联。

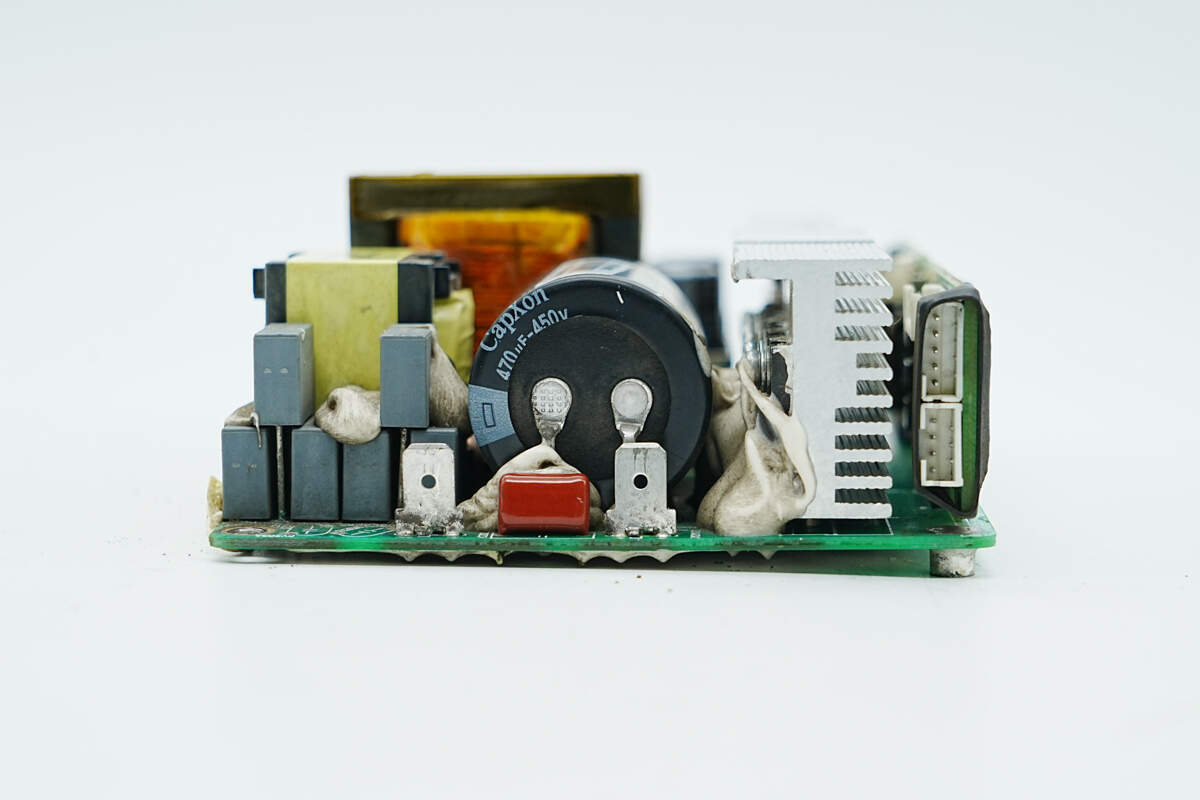

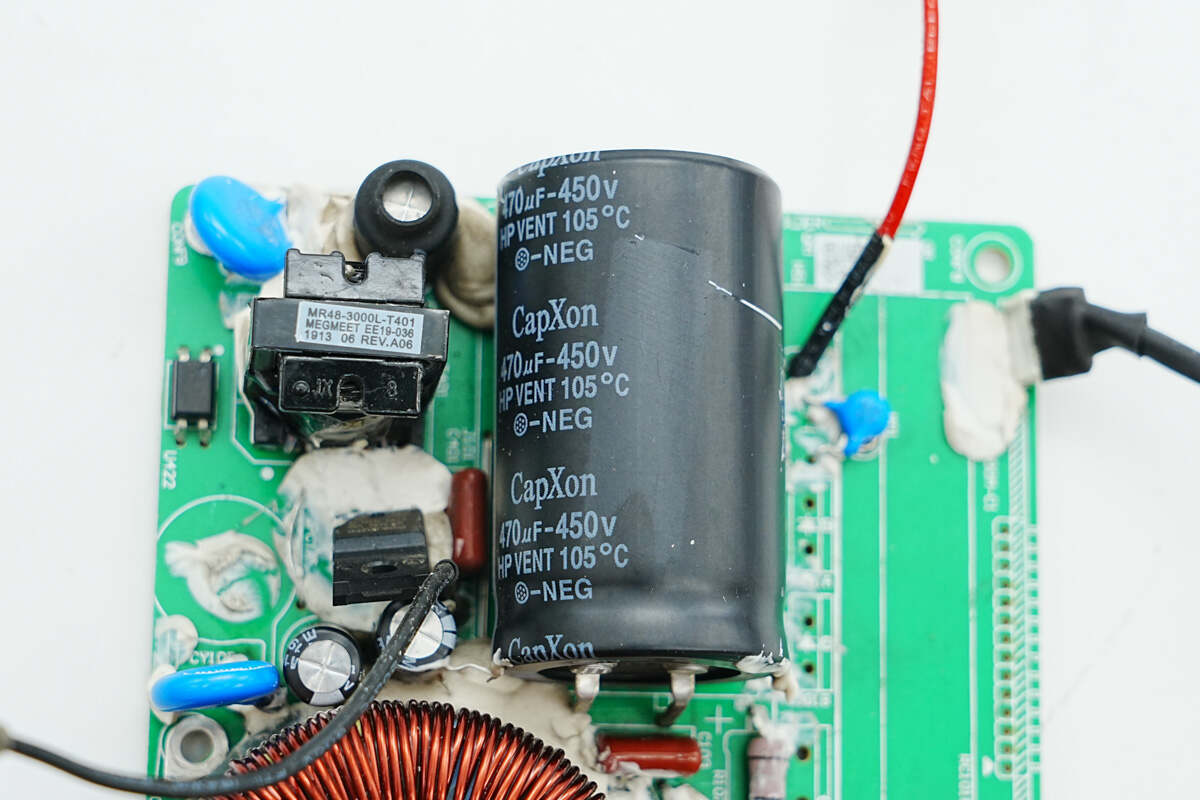

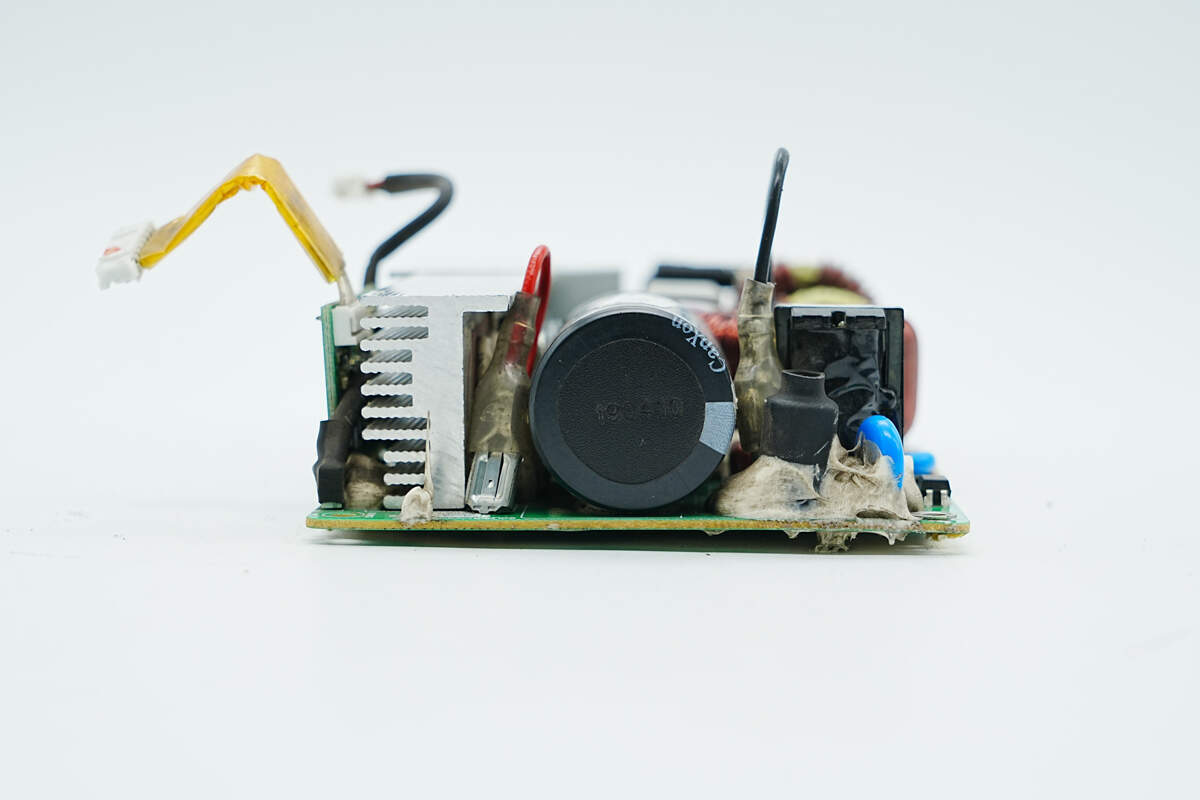

输出端设有连接导线，高压滤波电容和辅助电源变压器，滤波电容。

高压滤波电容来自丰宾，规格为470μF450V。

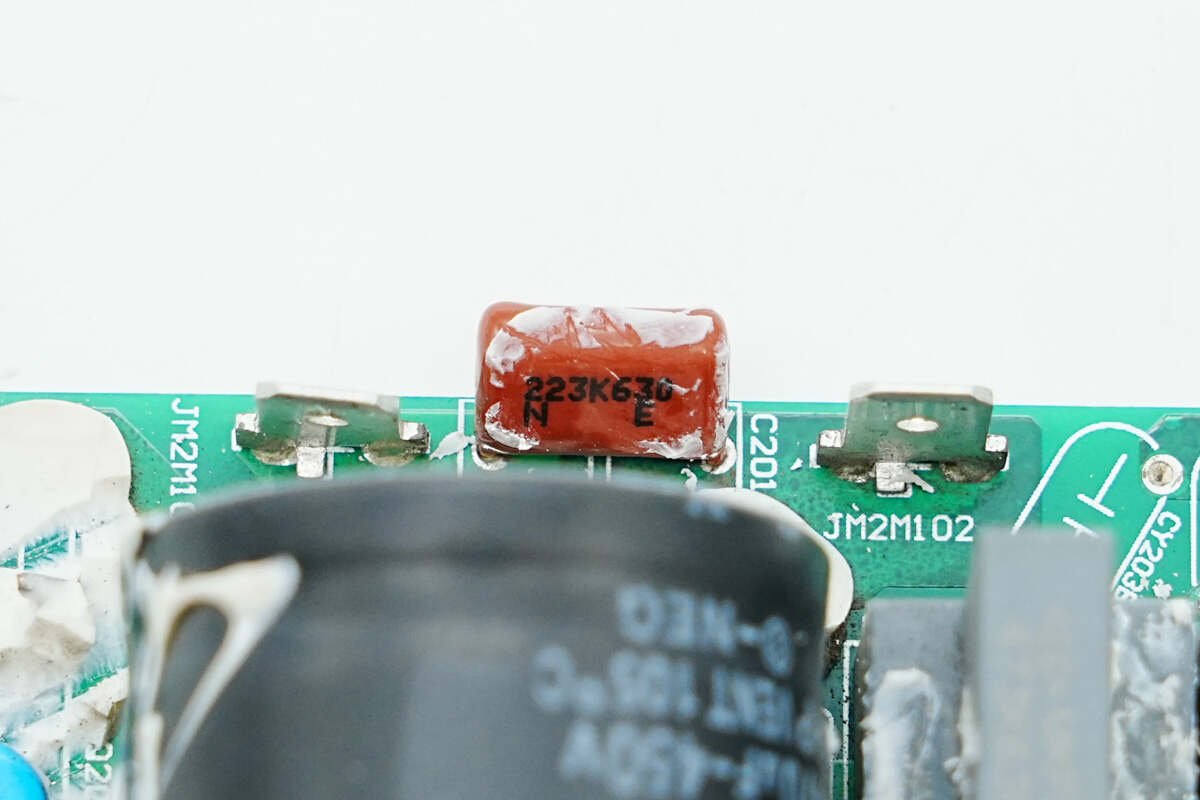

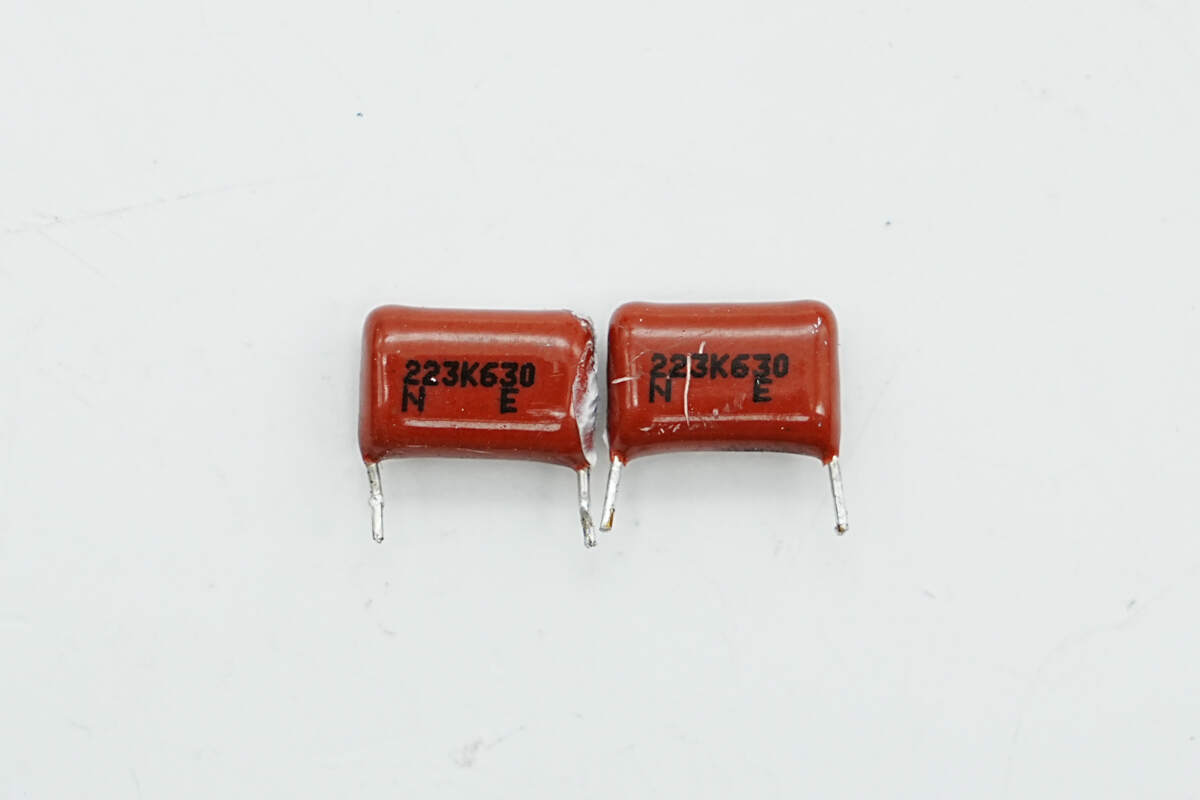

两颗薄膜滤波电容规格为0.022μF630V。

辅助电源主控芯片来自安森美，丝印53D，型号NCP1253，是一颗高集成的PWM控制器，芯片开关频率为100kHz，采用TSOP-6封装。

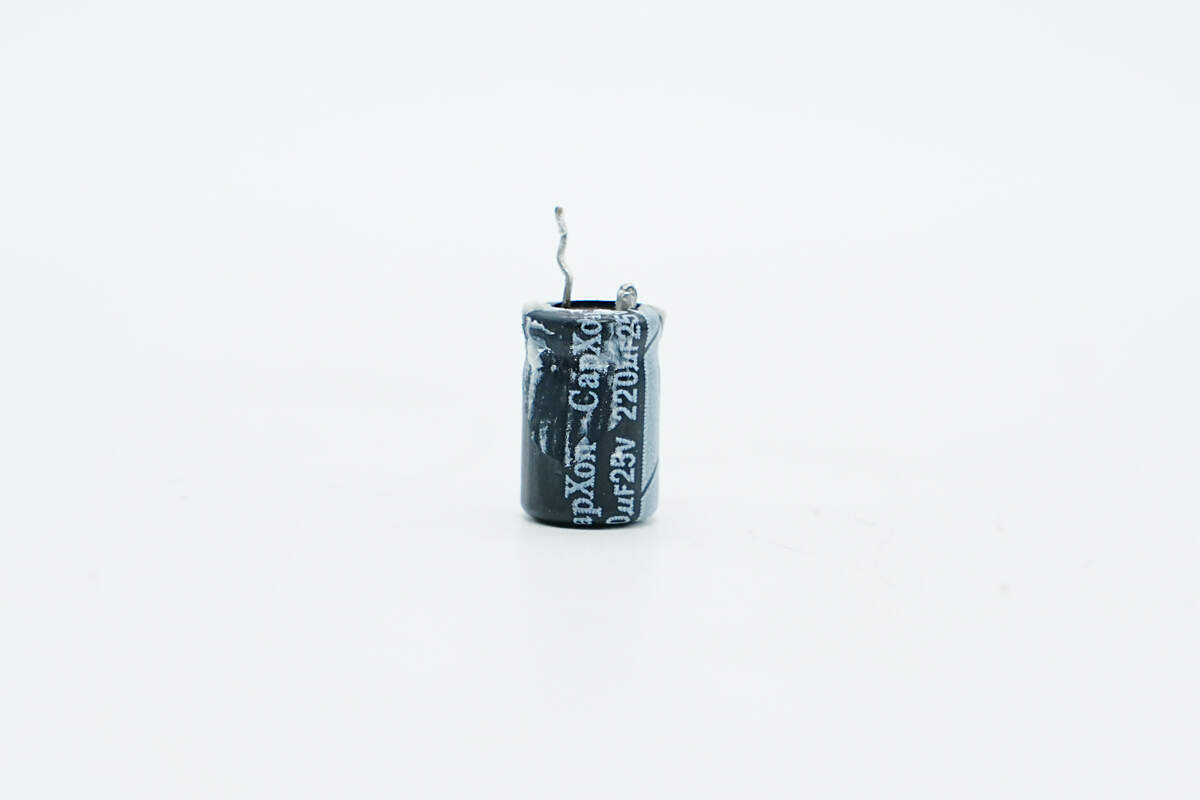

为主控芯片供电的滤波电容来自丰宾，规格为220μF25V。

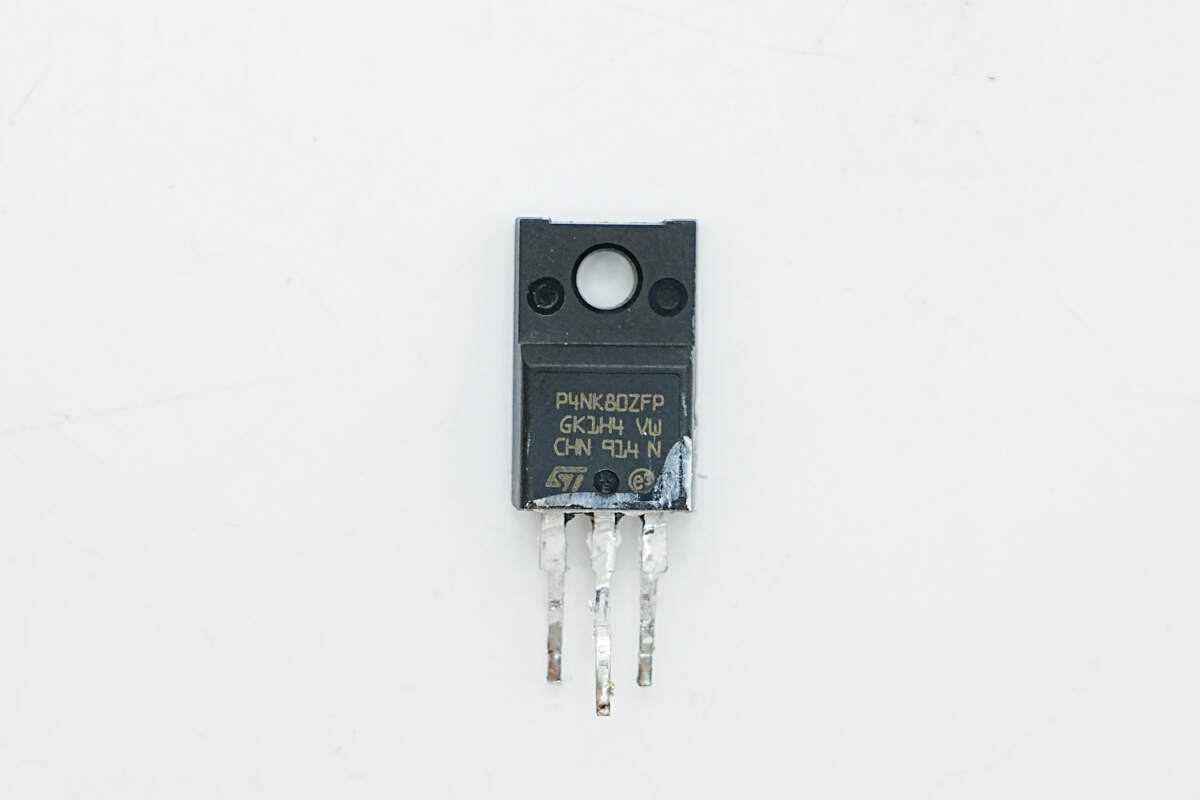

辅助电源开关管来自意法半导体，型号STP4NK80ZFP，NMOS，耐压800V，导阻2.7Ω，采用TO-220FP封装。

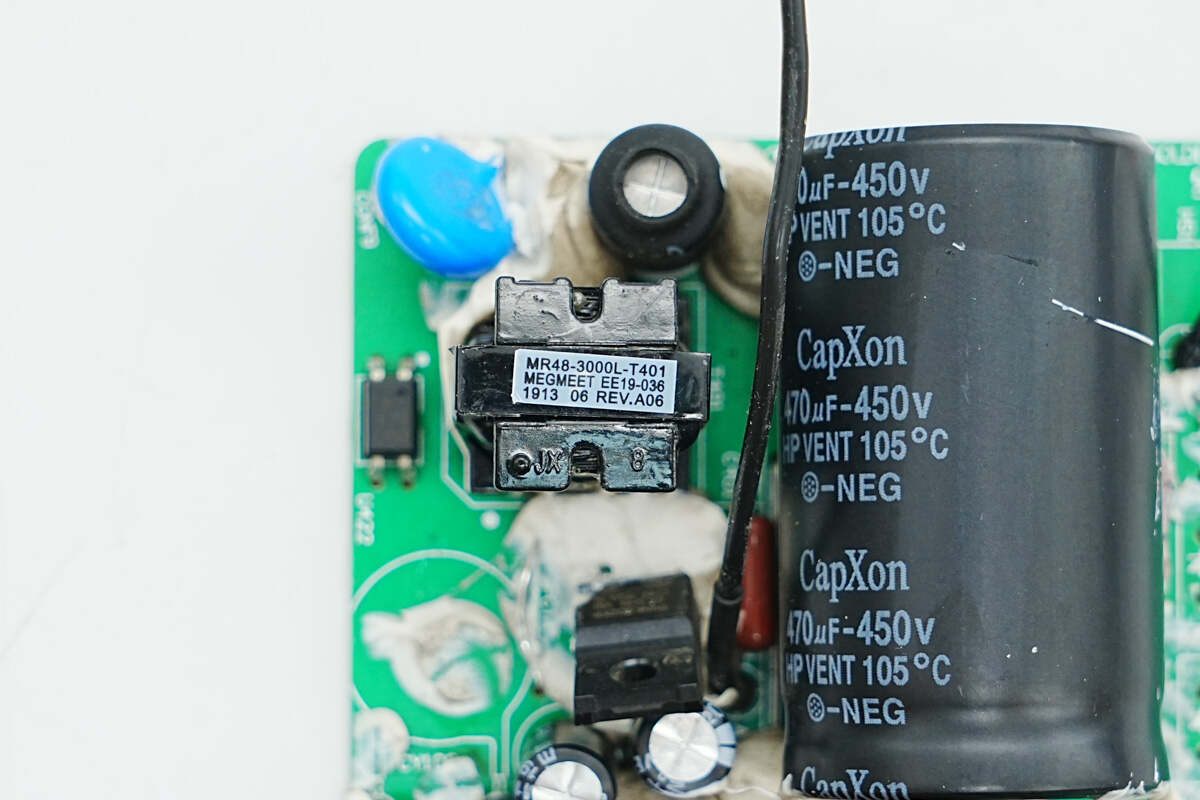

开关变压器磁芯缠绕胶带绝缘。

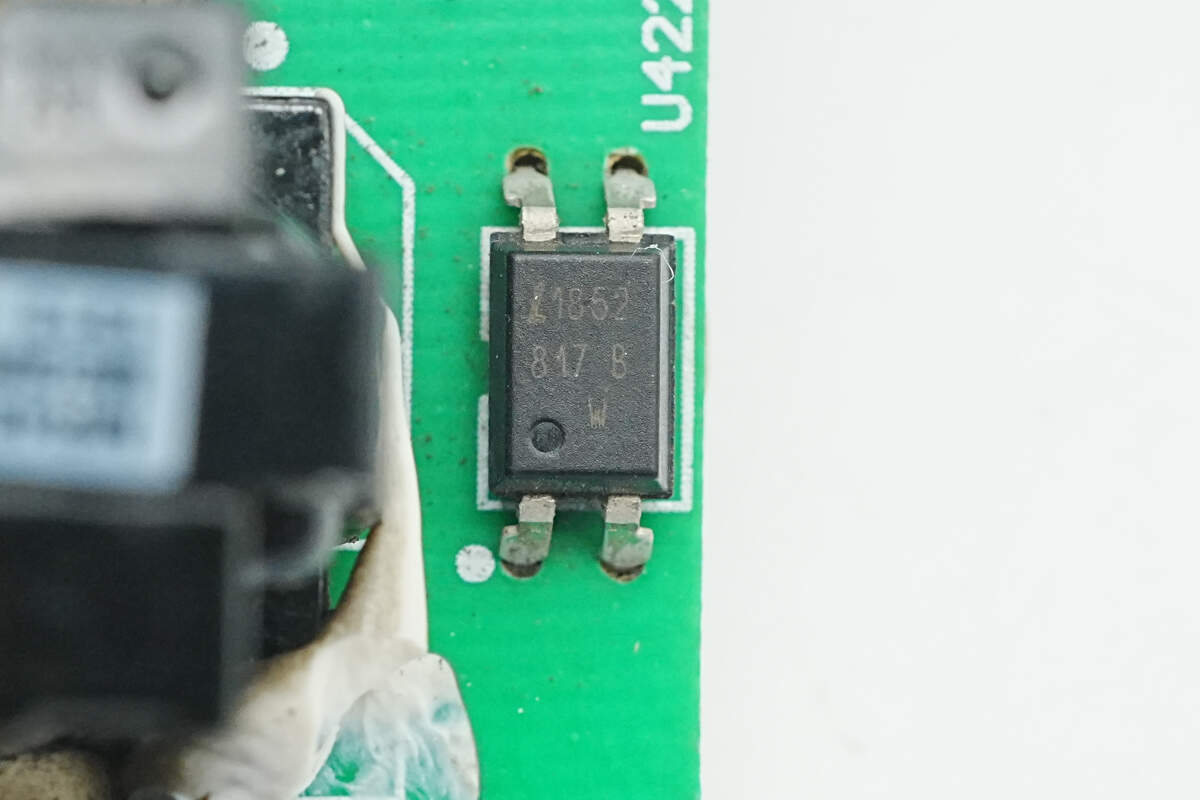

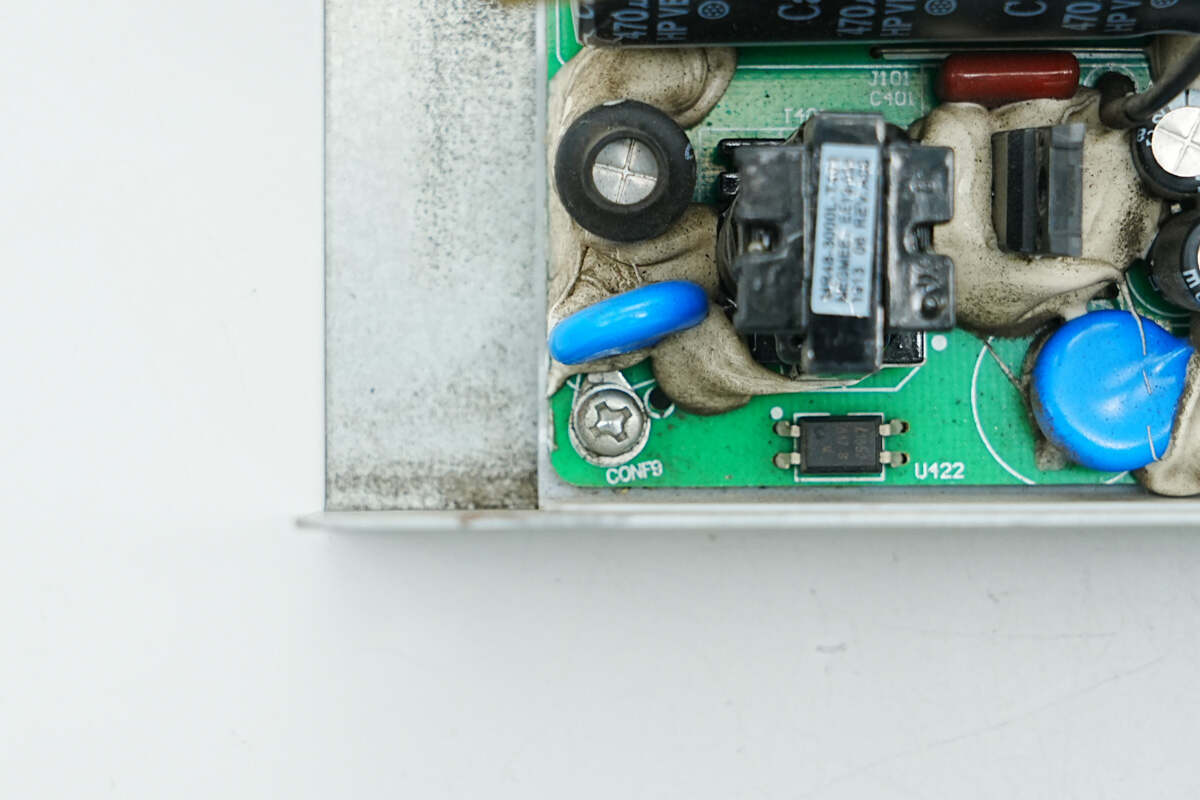

光宝LTV817光耦用于输出电压反馈。

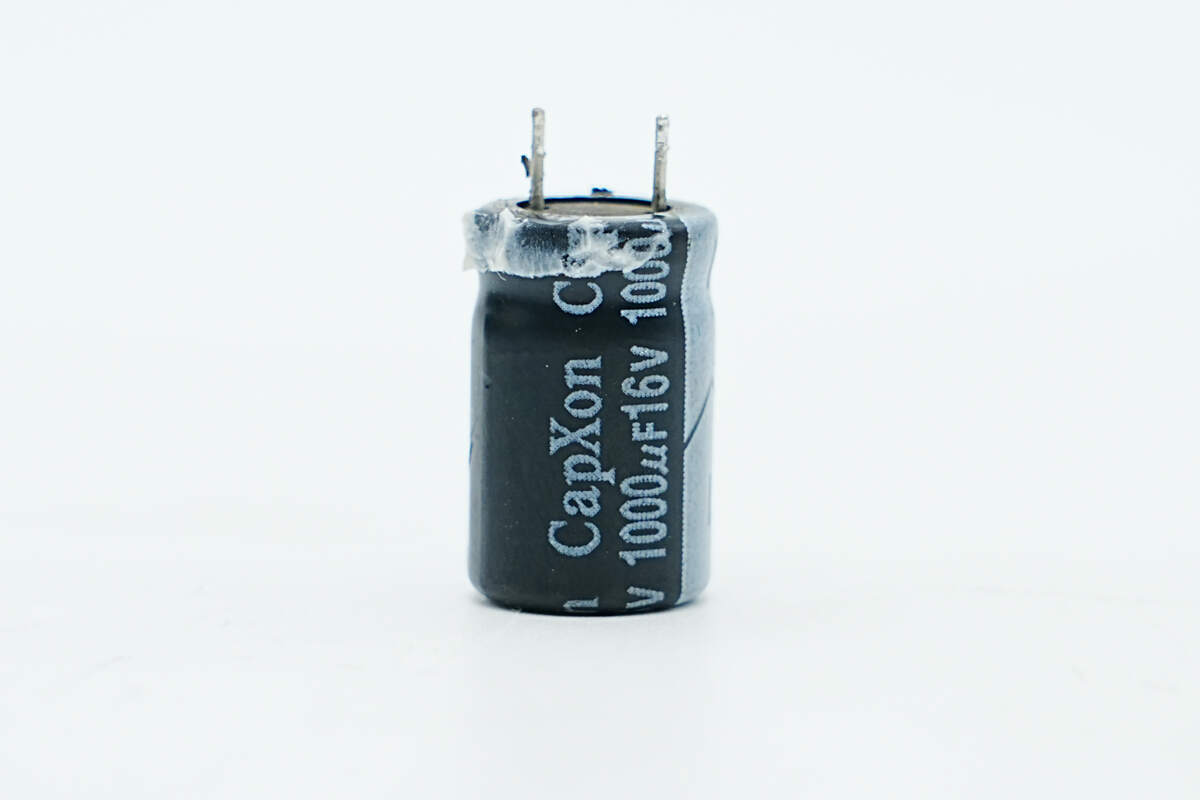

输出滤波电容来自丰宾，规格为1000μF16V。

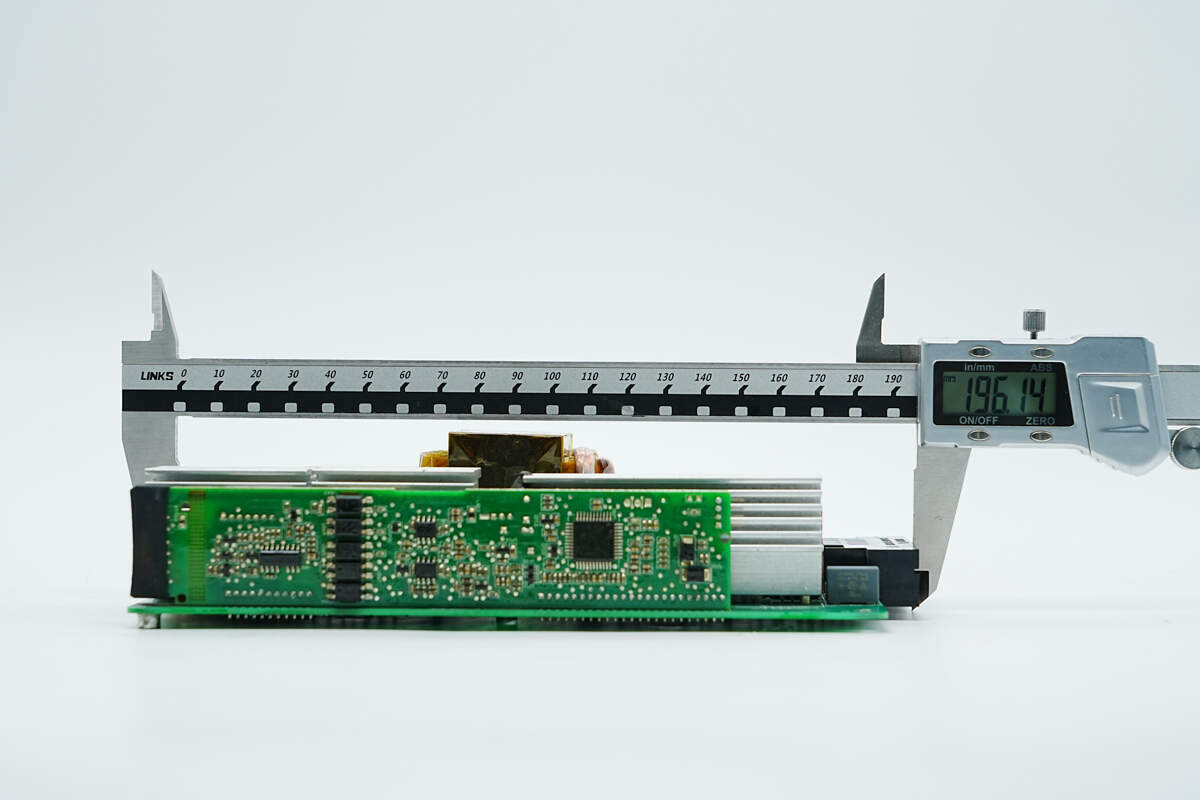

使用游标卡尺测得LLC模块长度约为196.1mm。

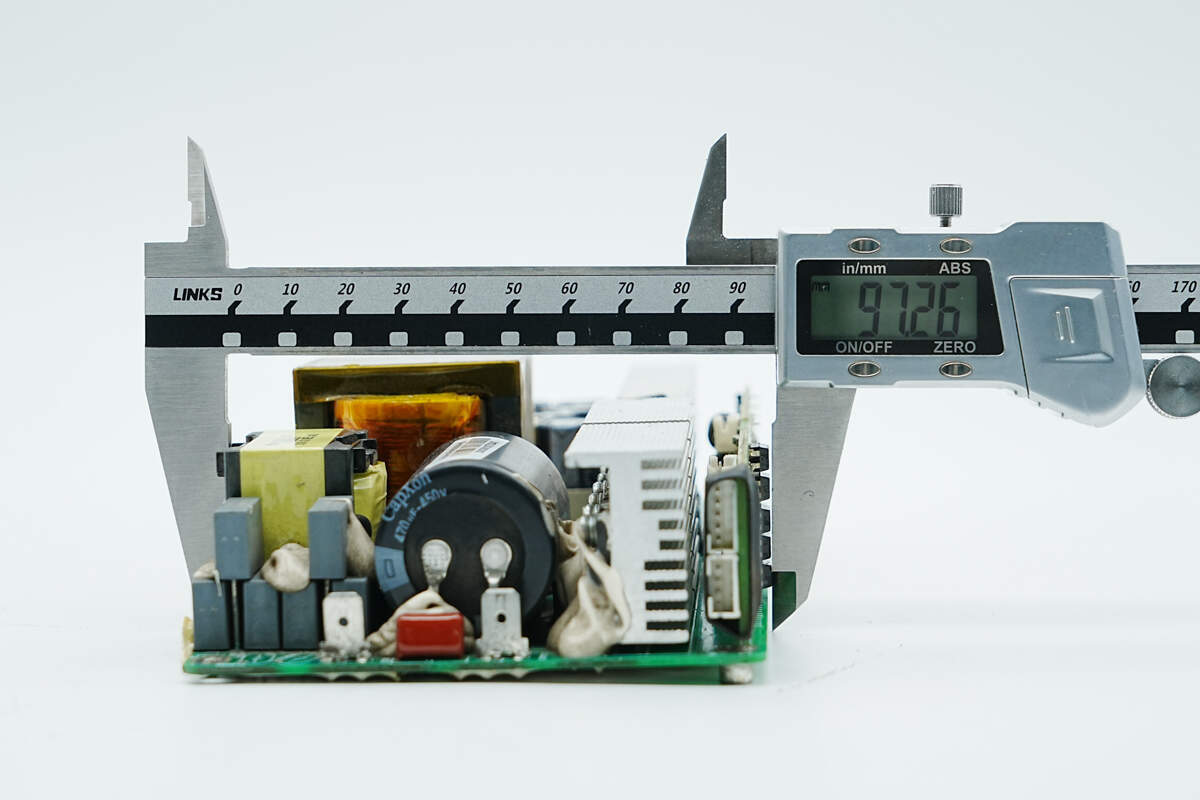

LLC模块宽度约为97.3mm。

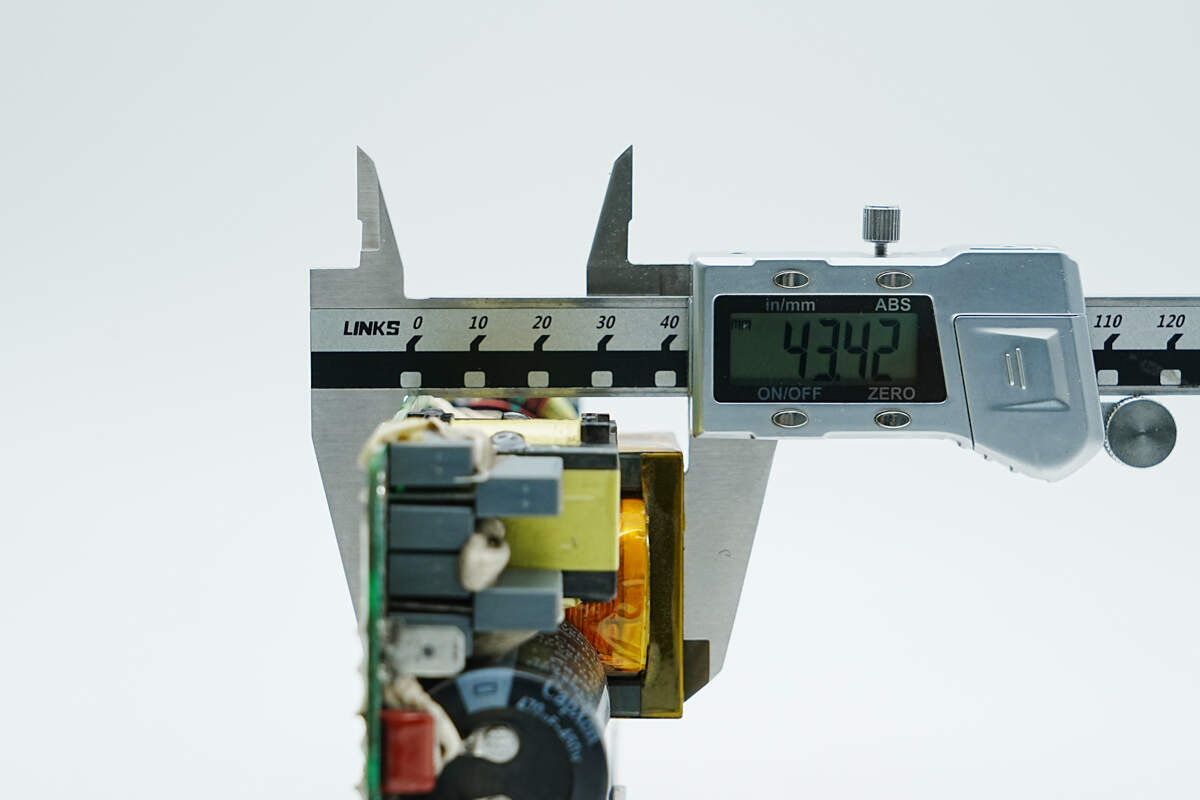

LLC模块高度约为43.4mm。

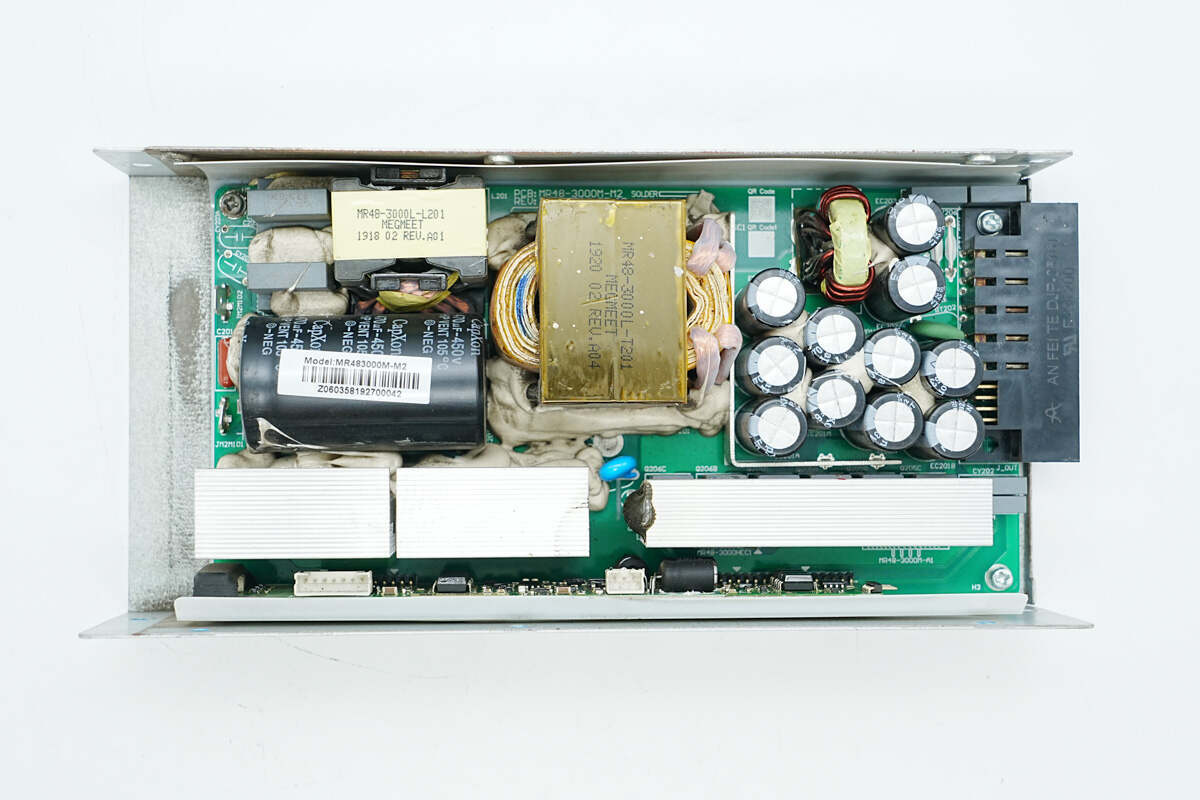

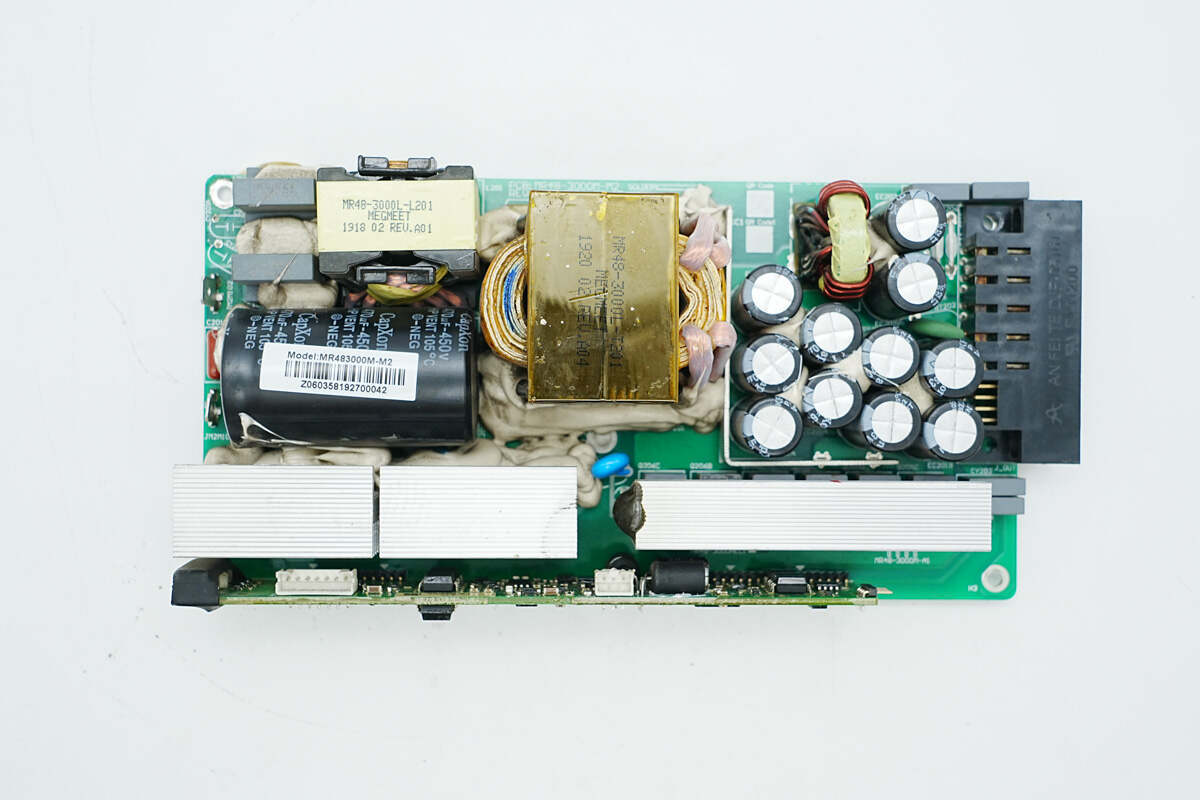

LLC模块正面一览，左侧设有高压滤波电容，上方设有谐振电容和谐振电感，下方设有LLC开关管散热片，中间位置设有变压器，右侧上方设有输出滤波电容，滤波电感，下方设有同步整流管散热片，底部设有控制小板。

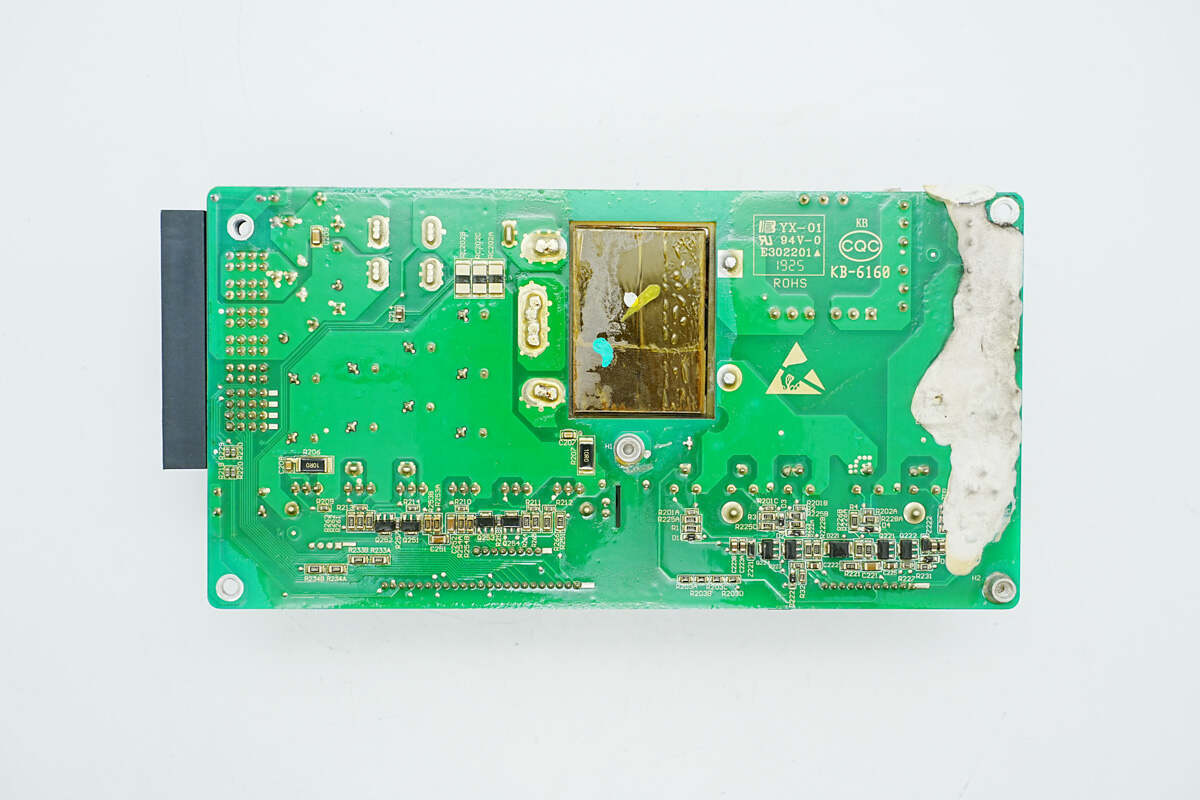

LLC模块设有电流取样电阻，LLC开关管和同步整流管的驱动管，对应变压器磁芯位置镂空降低厚度。

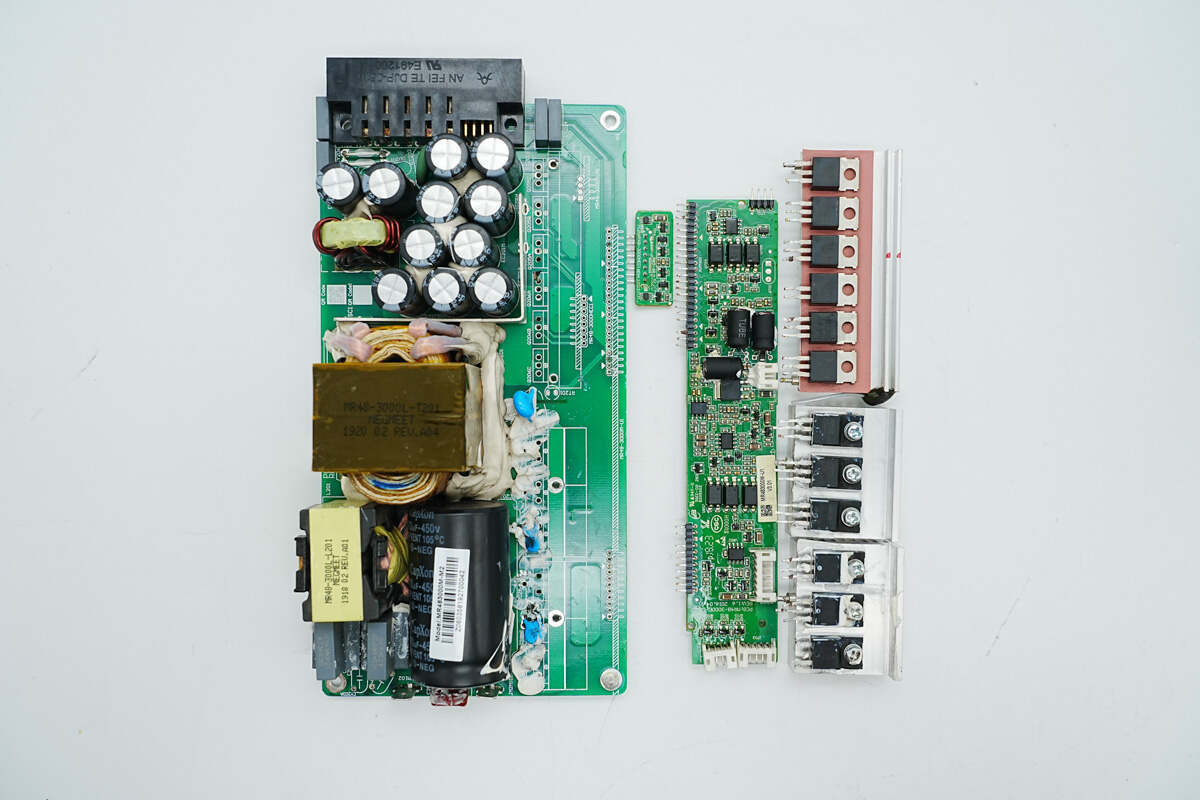

焊接将LLC小板元件拆分，继续进行拆解。

输入端设有连接插座，高压滤波电容，左侧设有谐振电容，右侧设有LLC开关管散热片和控制小板。

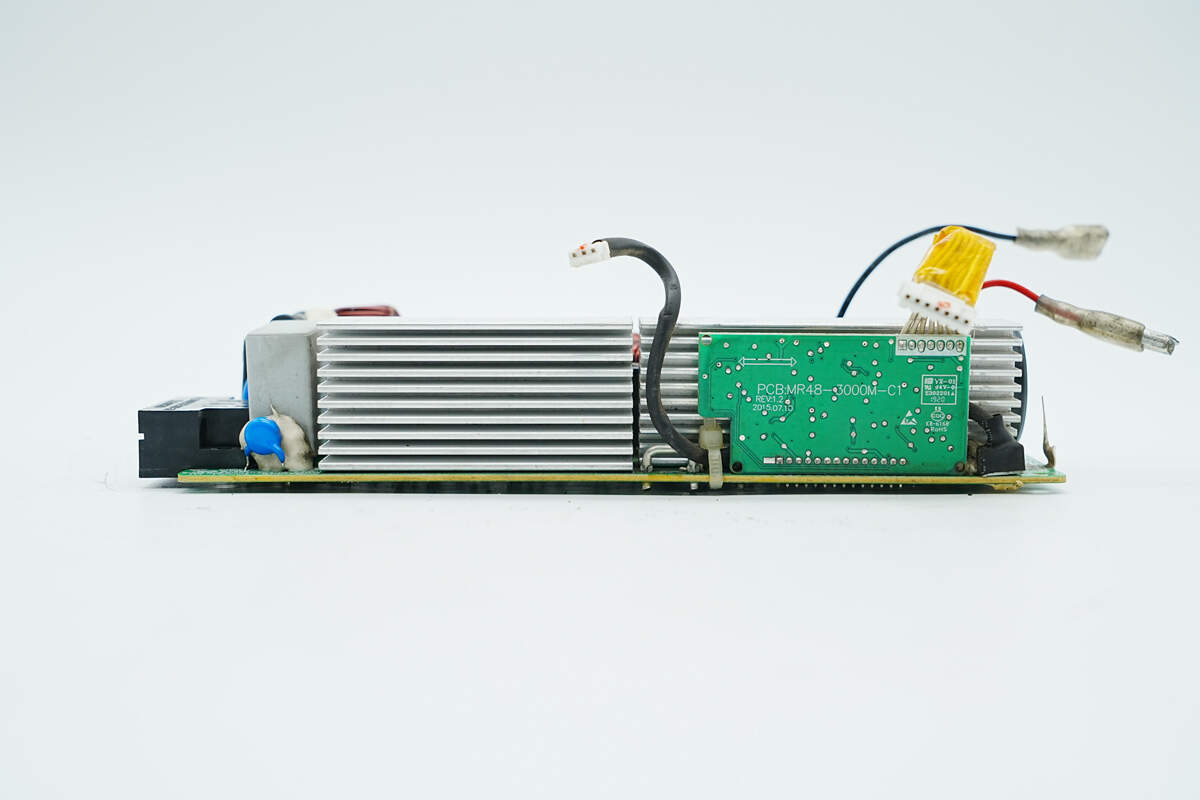

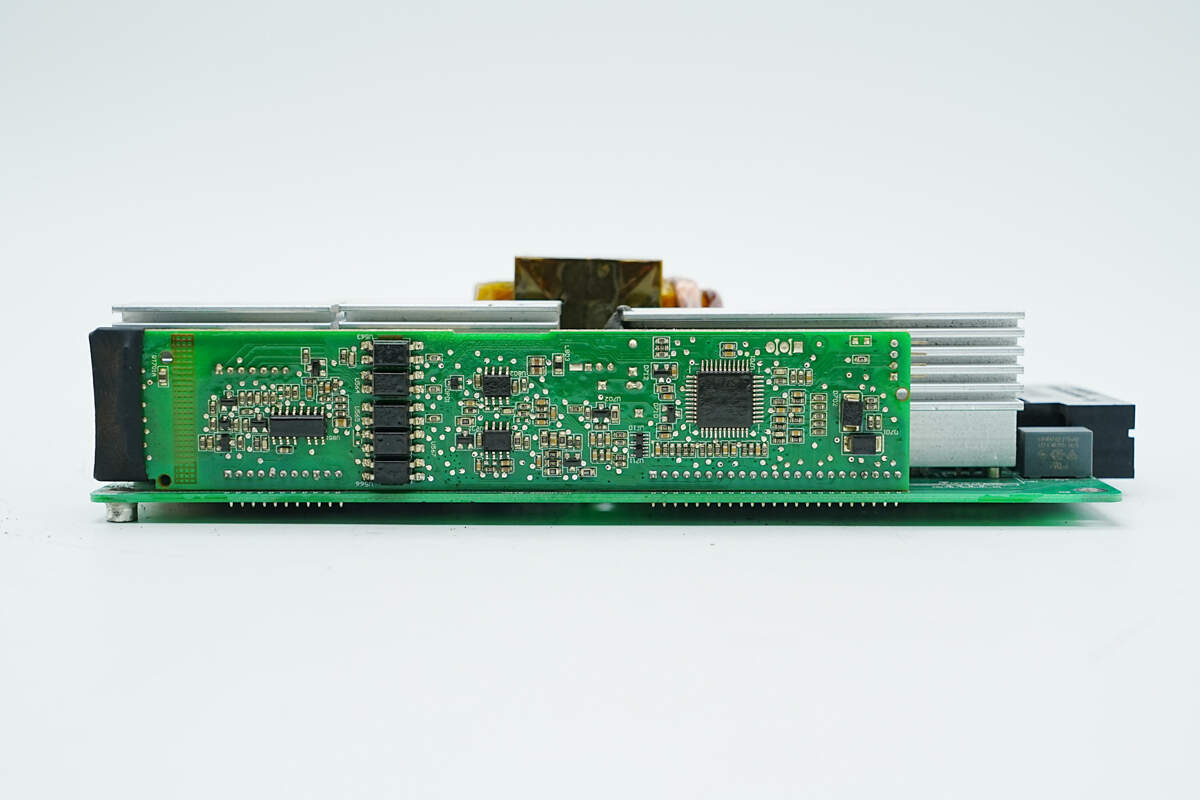

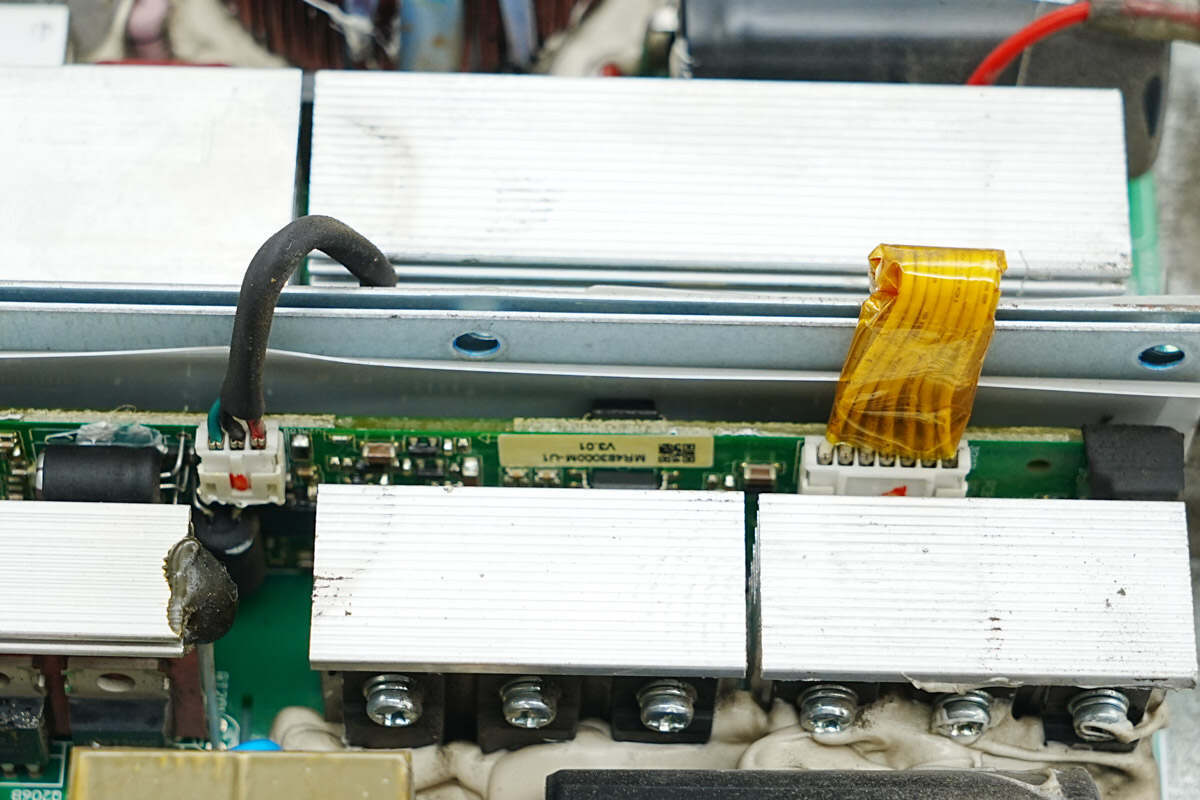

另一侧设有控制小板。

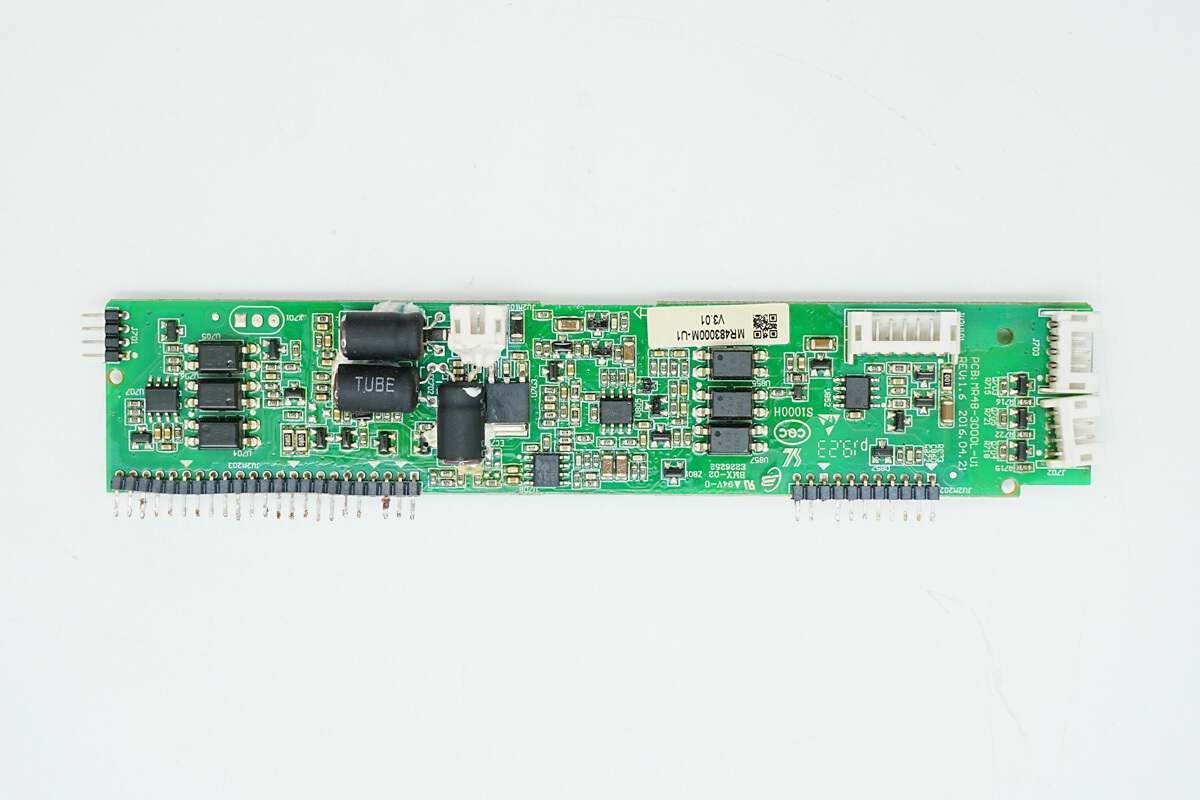

焊接拆下控制小板，小板左侧设有LLC控制器，中间设有隔离光耦和运放，右侧设有MCU。

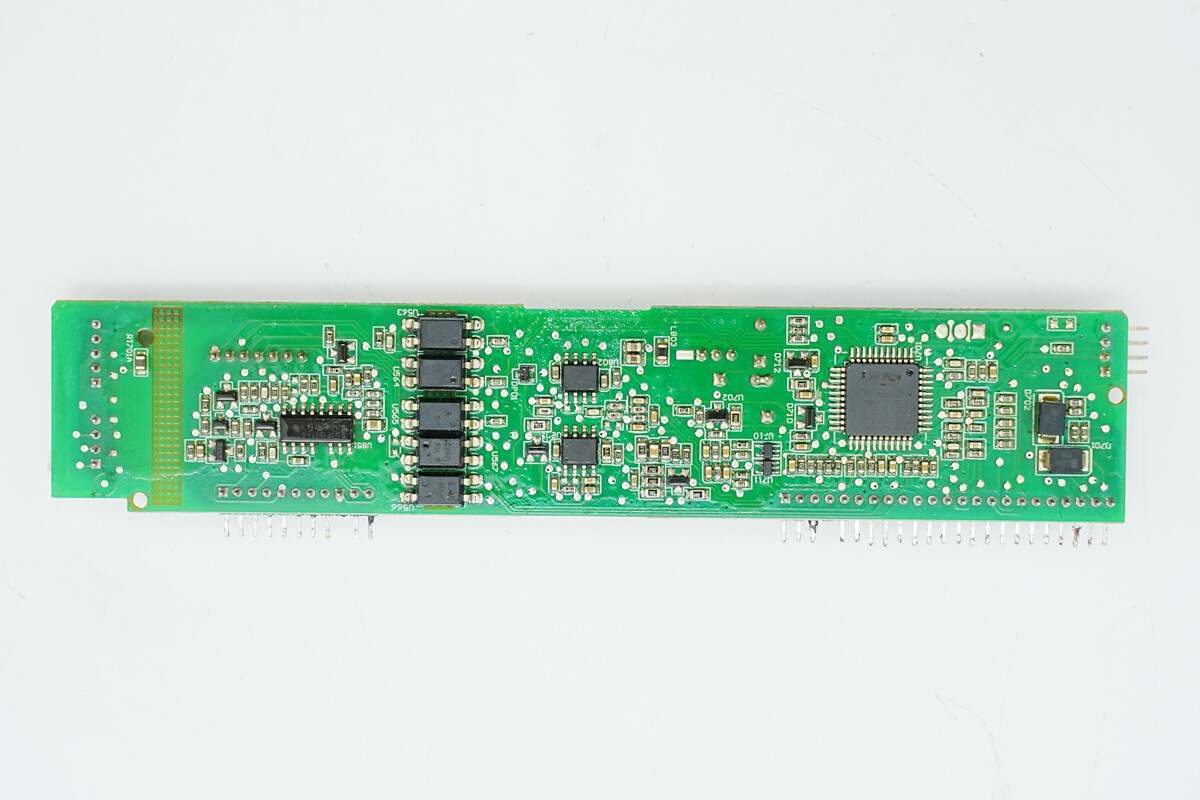

小板背面设有收发器芯片，隔离光耦，滤波电容，稳压芯片，运放和隔离光耦等元件。

LLC控制器来自安森美，型号NCP1397A，芯片内置600V栅极驱动器，支持50-500kHz开关频率，采用SO-16封装。

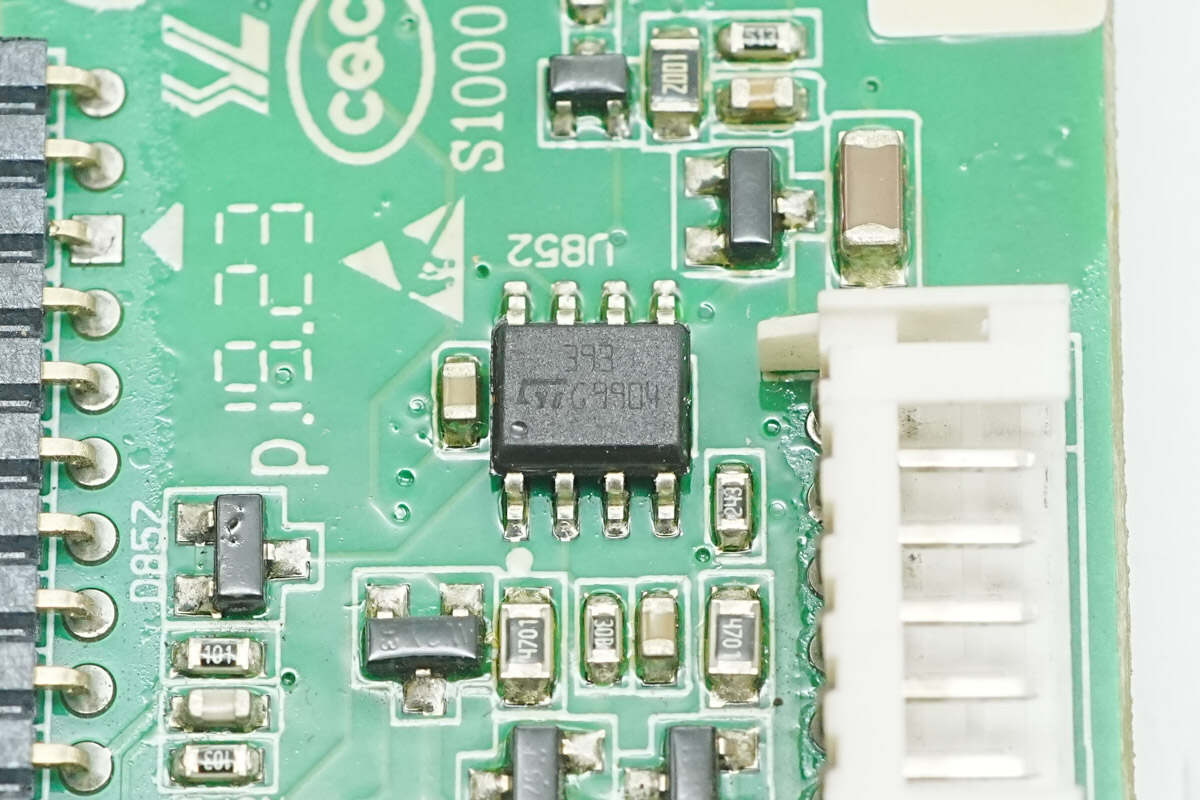

电压比较器来自意法半导体，型号LM393，为双路低功耗电压比较器，采用SO8封装。

光宝LTV816光耦用于隔离通信。

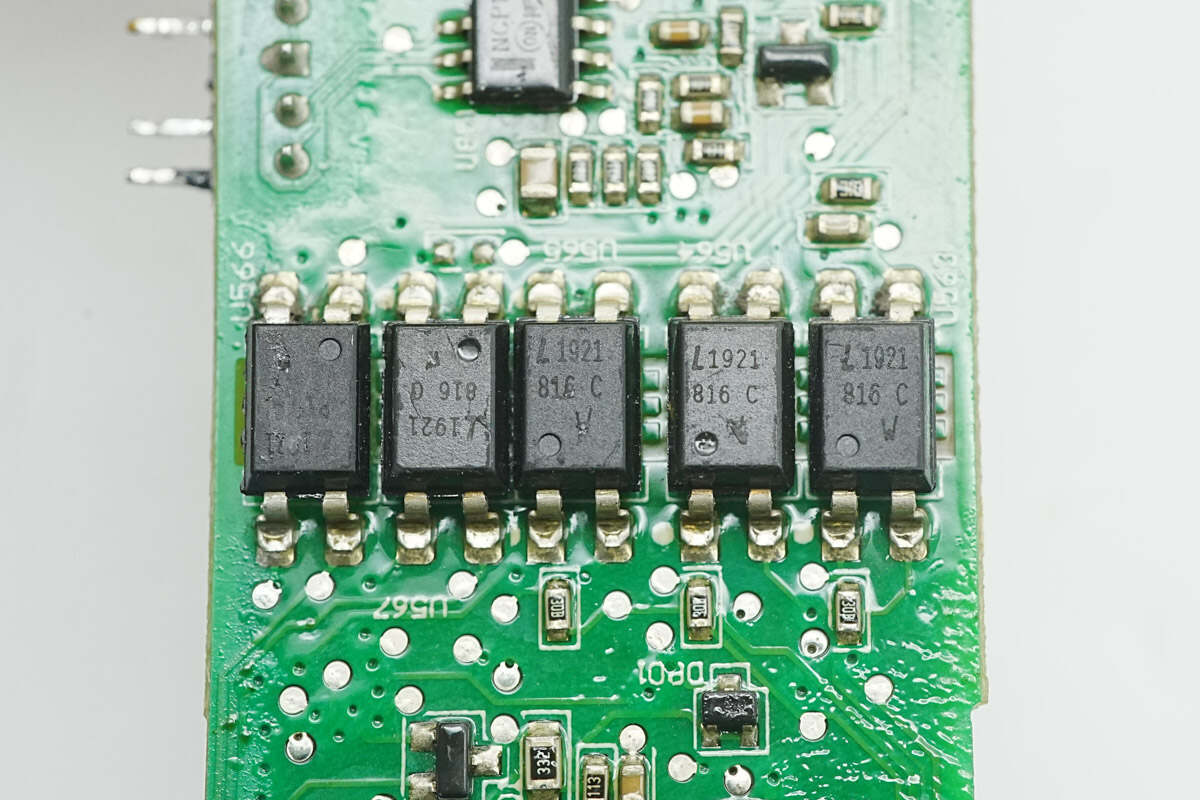

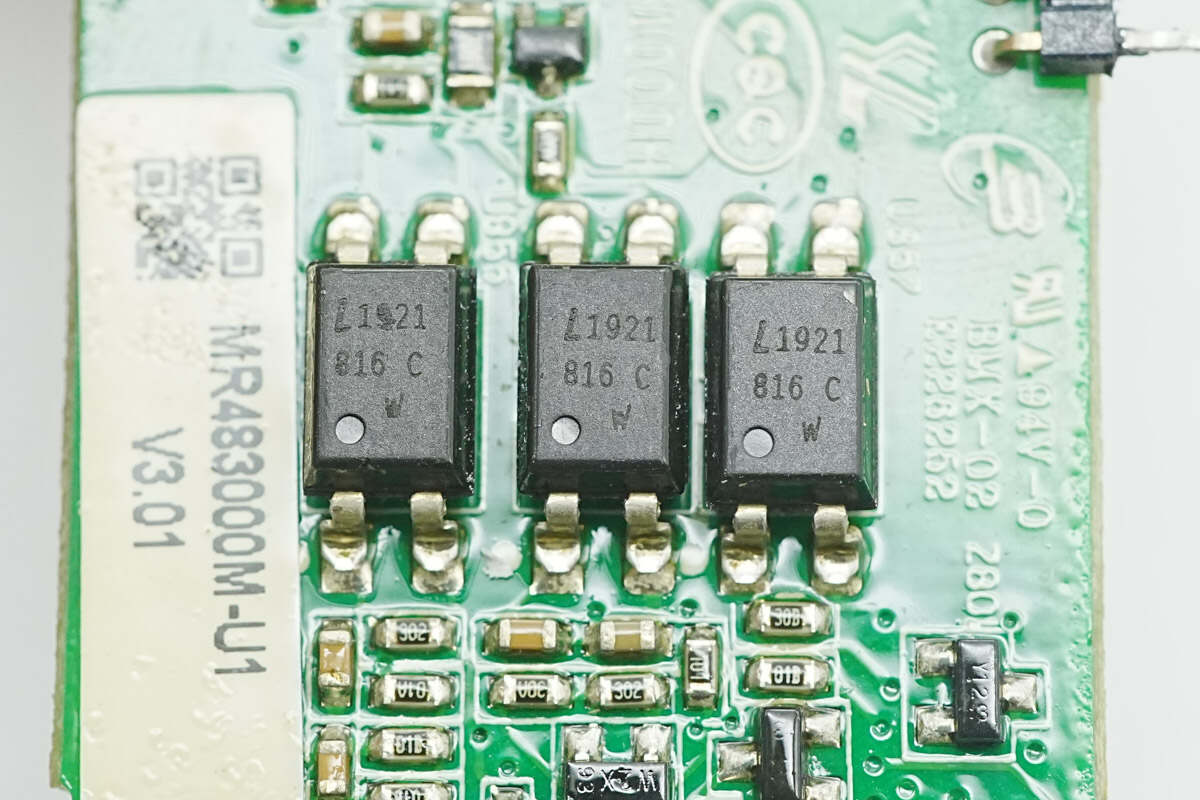

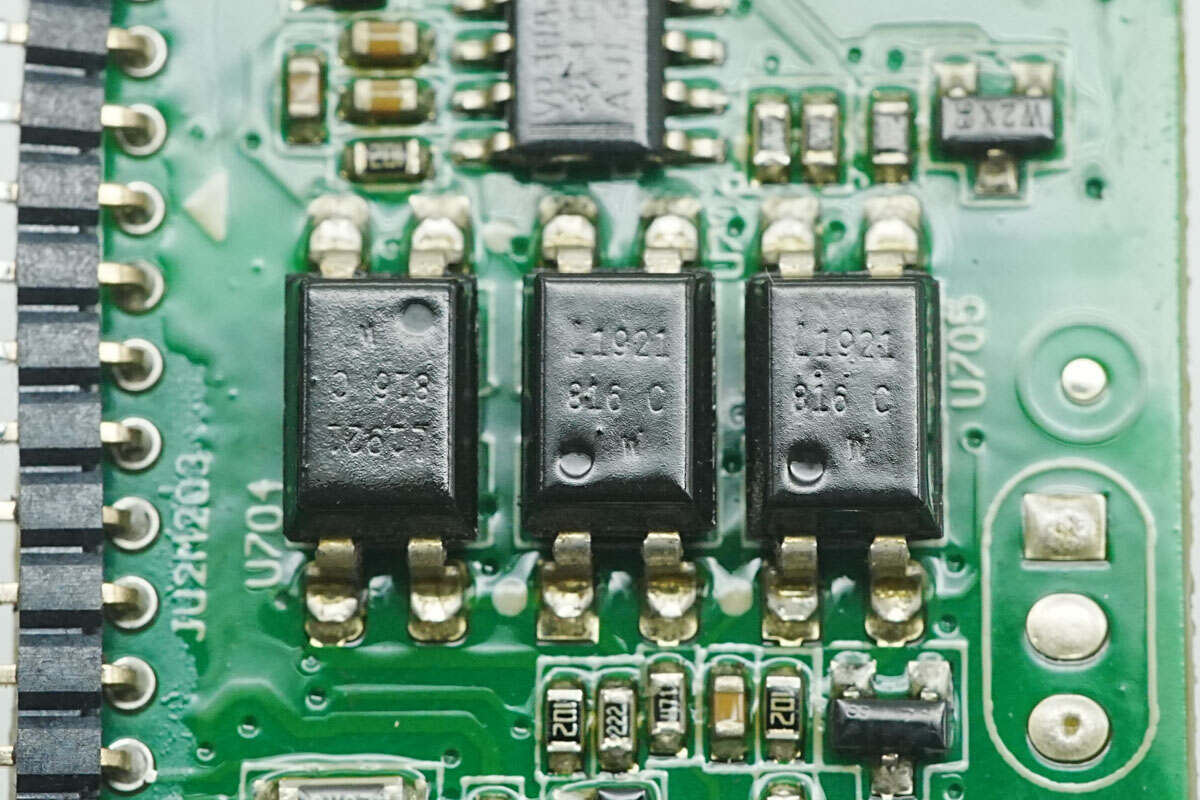

另一面还设有三颗同型号的光耦。

另外三颗同型号的光耦特写。

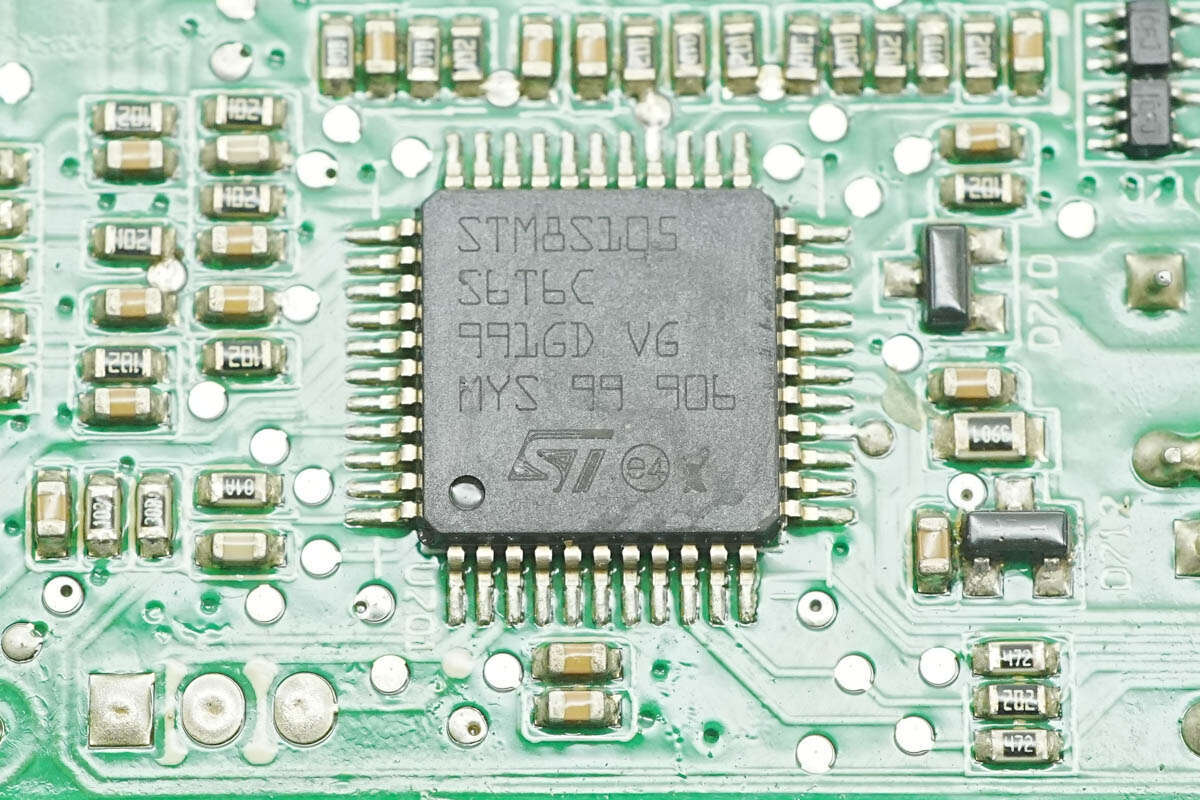

MCU来自意法半导体，型号STM8S105S6，为主流型8位MCU，内置24MHz主频STM8内核，内置32KB FLASH，2KB RAM，采用LQFP44封装。

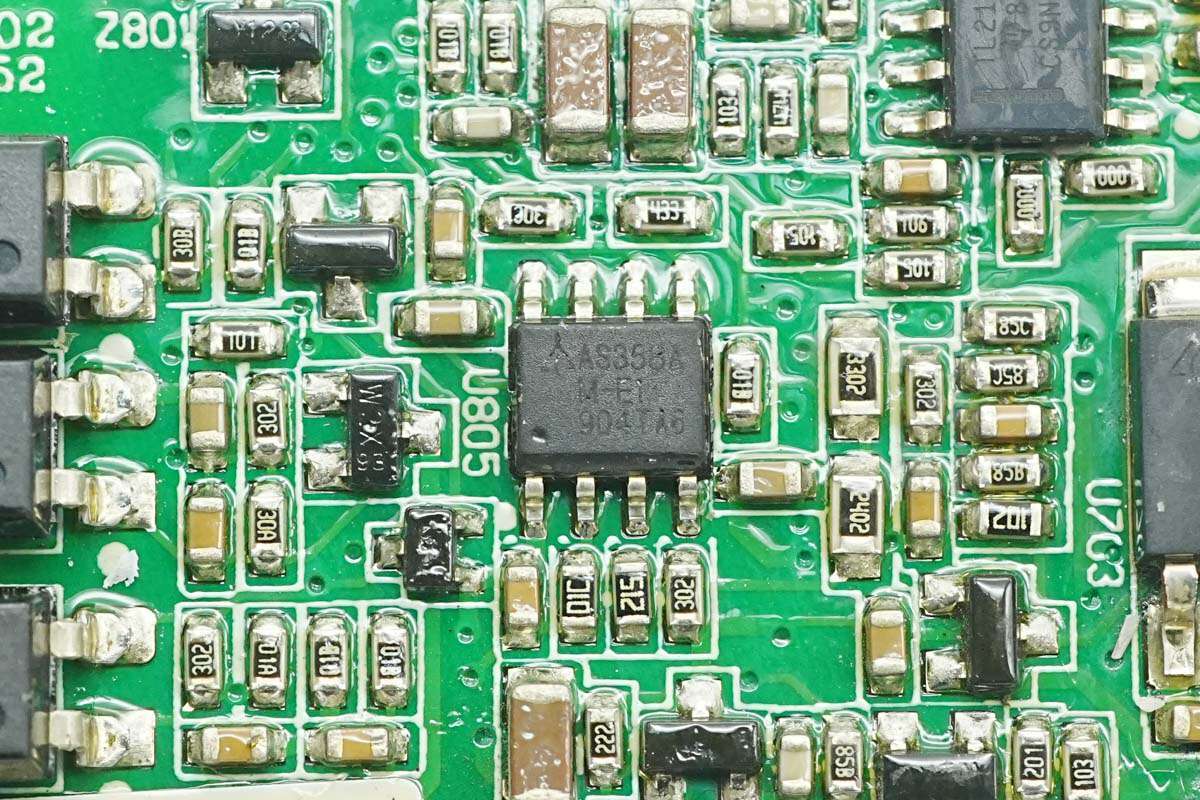

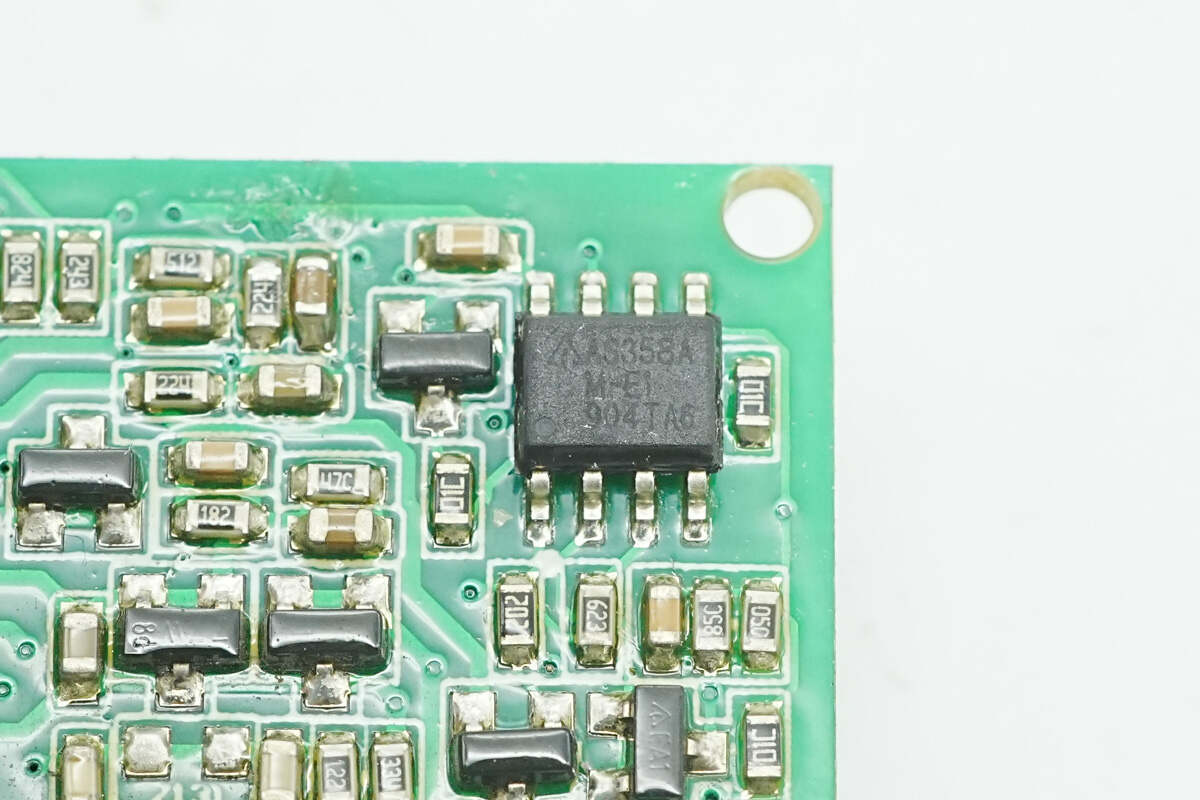

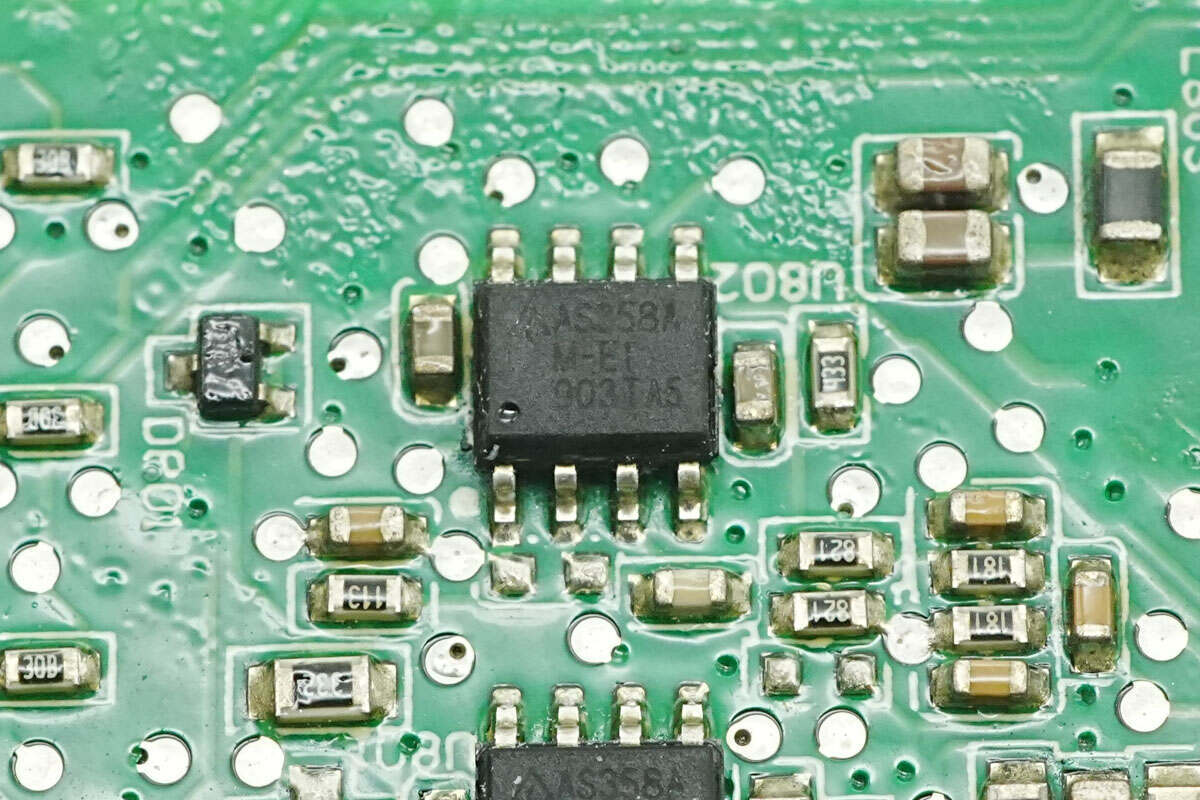

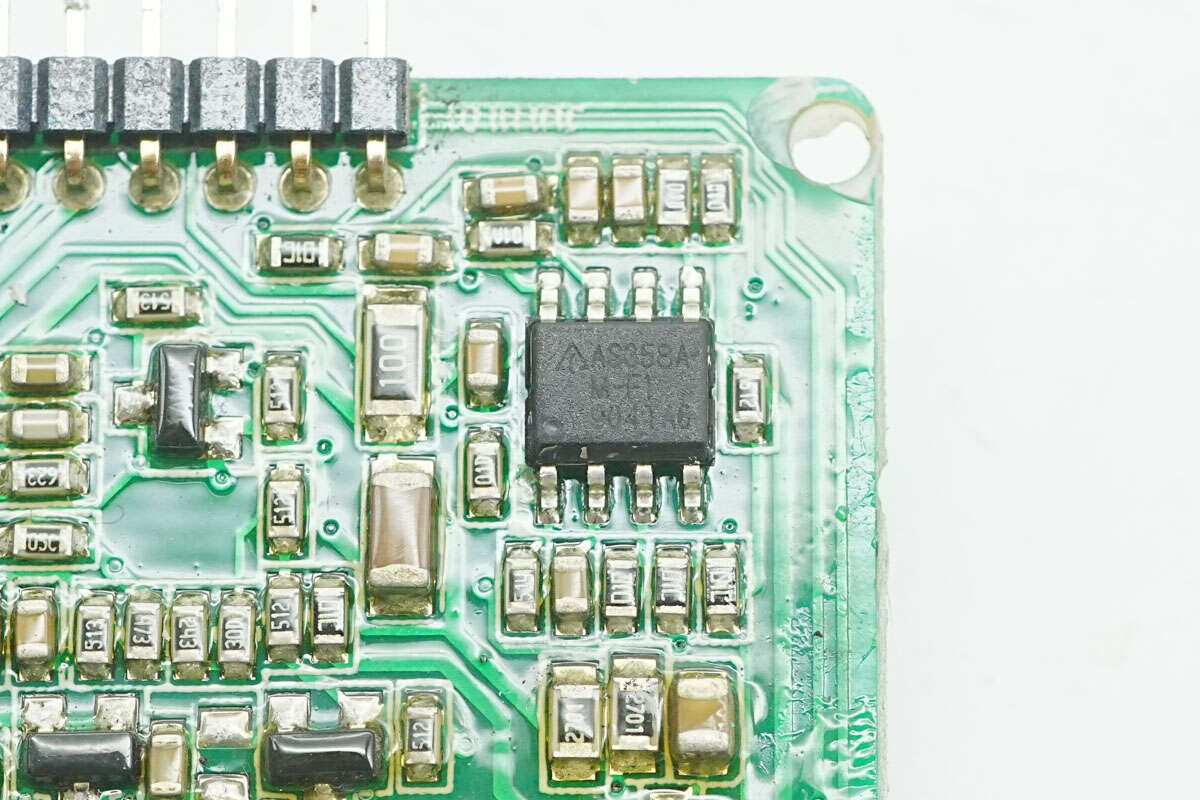

达尔 AS358A双运放特写。

另一颗双运放型号相同。

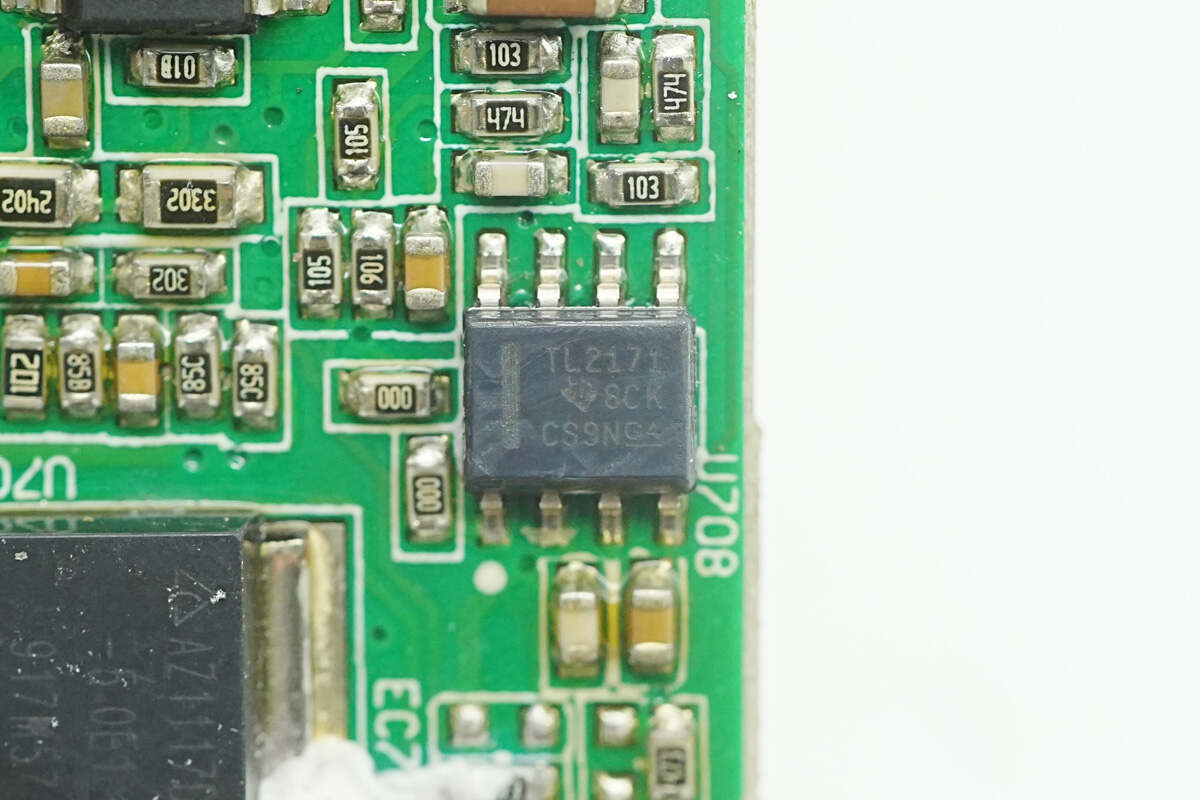

运放芯片来自德州仪器，型号TLV2171，为双路低功耗运算放大器，采用SOIC8封装。

达尔 AS358A双运放特写。

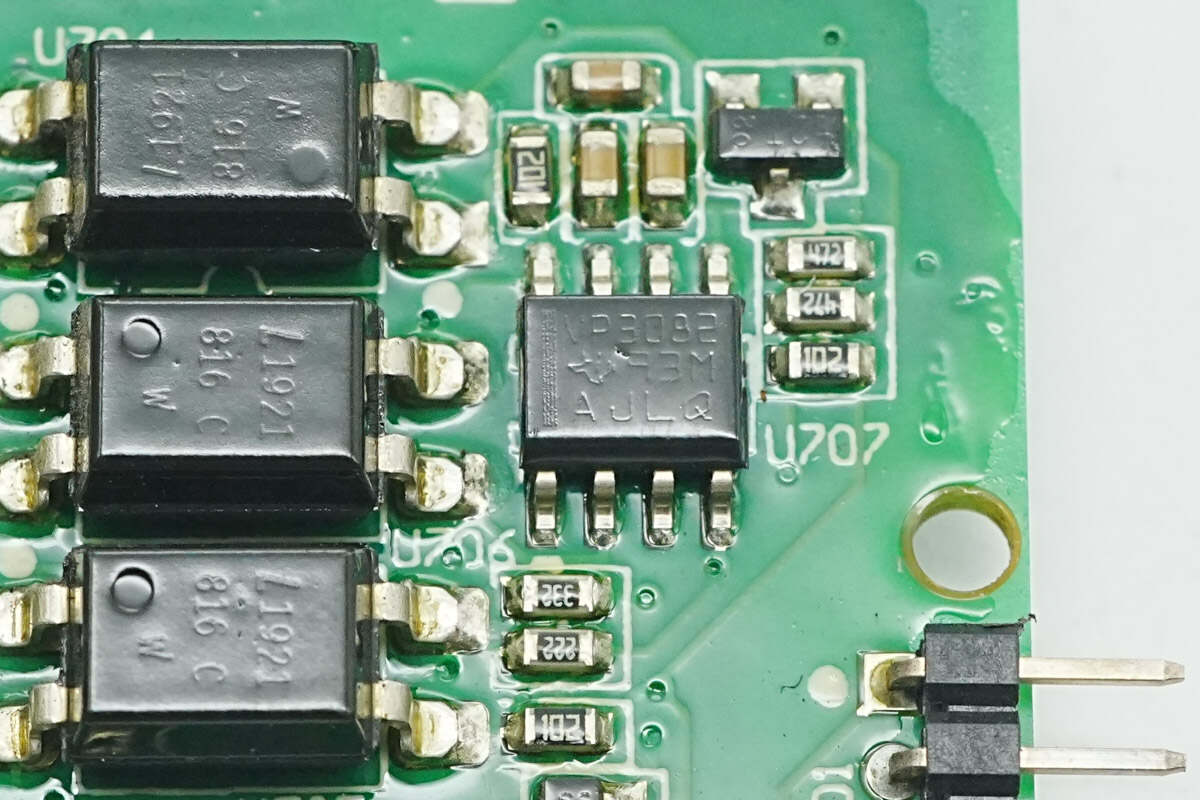

收发器芯片来自德州仪器，丝印VP3082，型号SN65HVD3082，是一颗低功耗，半双工RS485收发器，采用SOIC8封装。

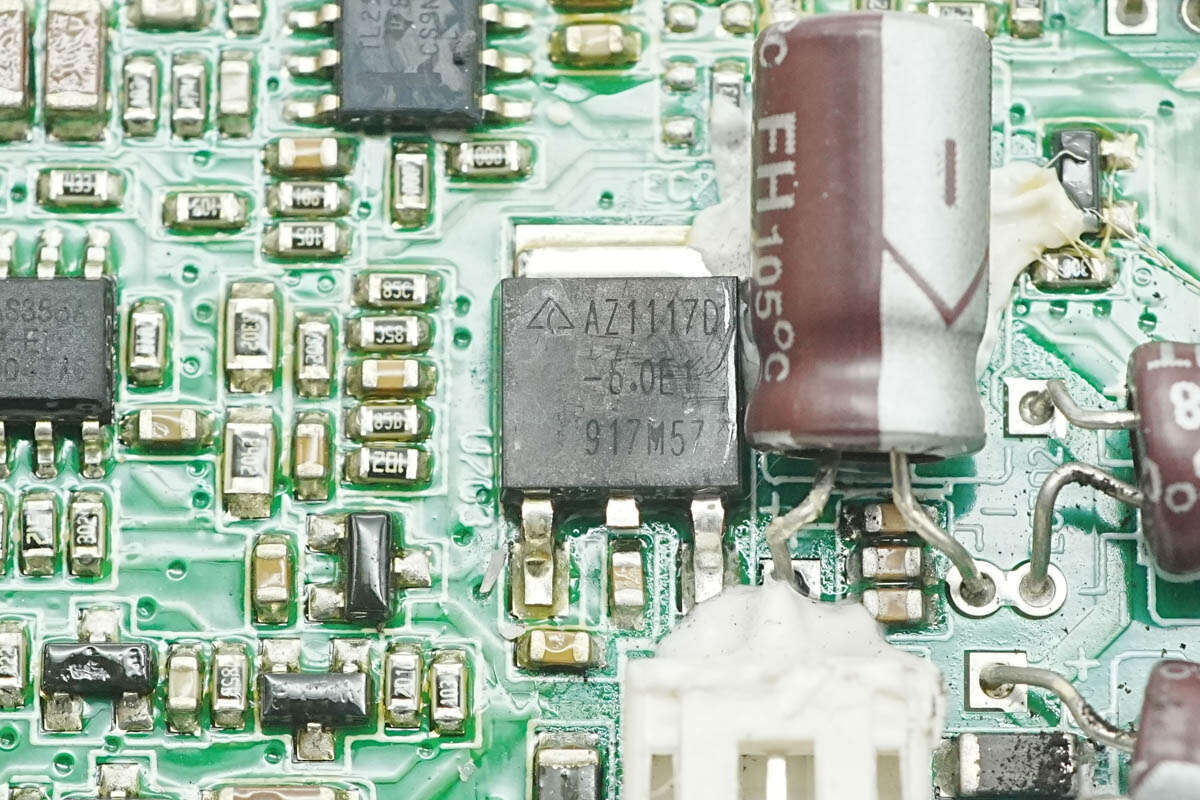

稳压芯片来自达尔，型号AZ1117D-5.0，支持20V输入电压，输出电压为5V，输出电流1A，采用TO252封装。

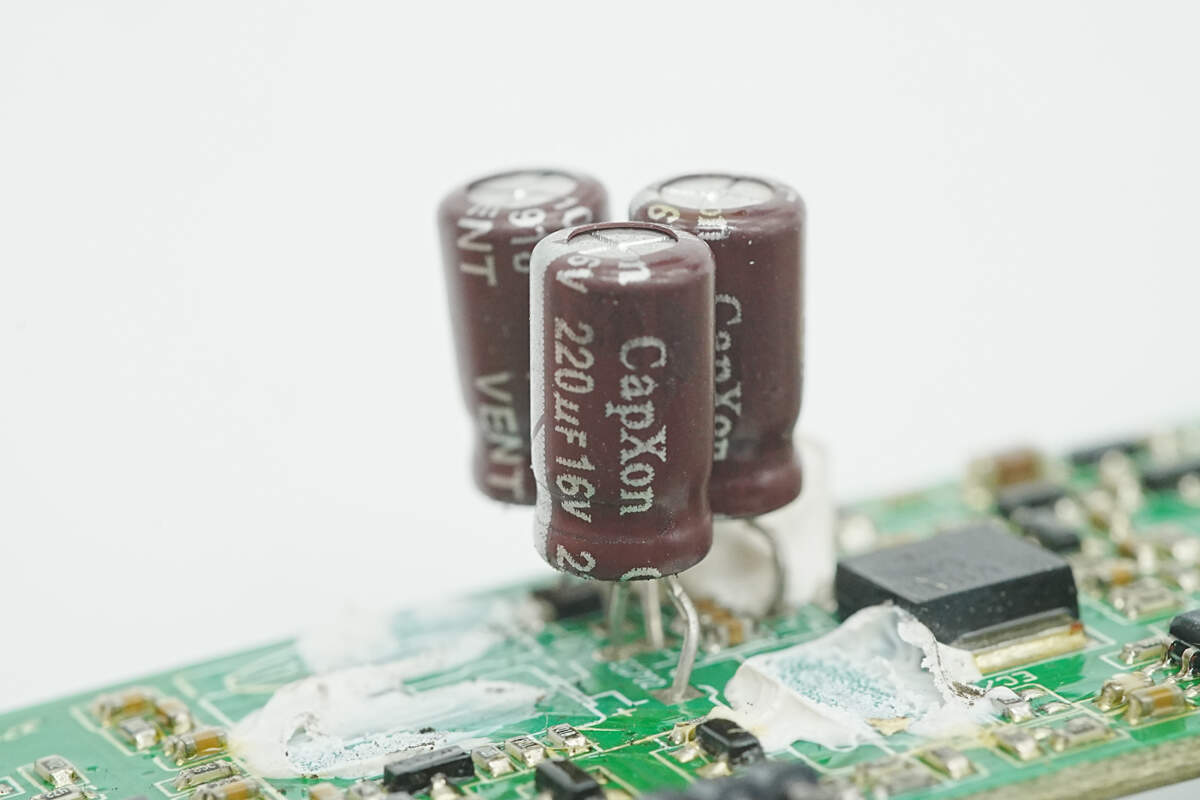

滤波电容来自丰宾，规格为220μF16V。

两颗反相器来自德州仪器，丝印CFJ，型号SN74LVC1G14，支持1.65-5.5V工作电压，采用SC70封装。

薄膜滤波电容规格为0.022μF630V，两侧设有供电接线柱。

高压滤波电容来自丰宾，规格为470μF450V。

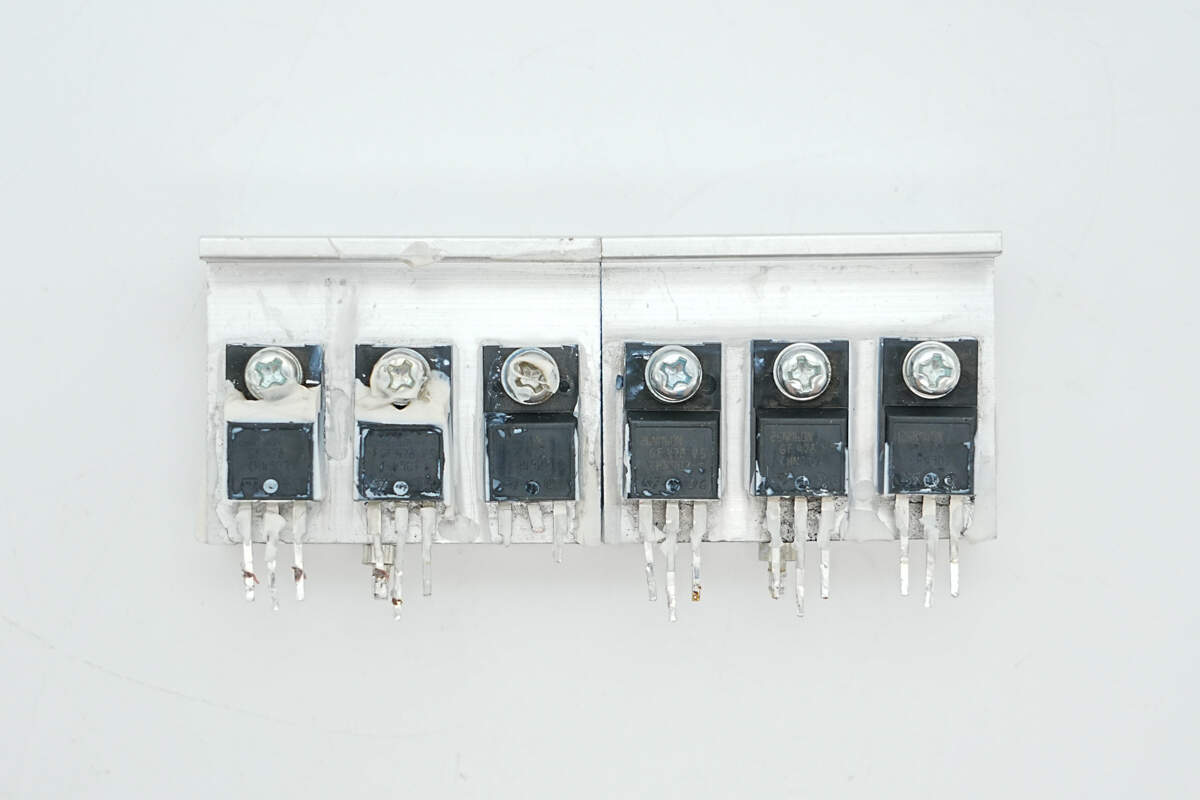

两片散热片上共设有6颗LLC开关管。

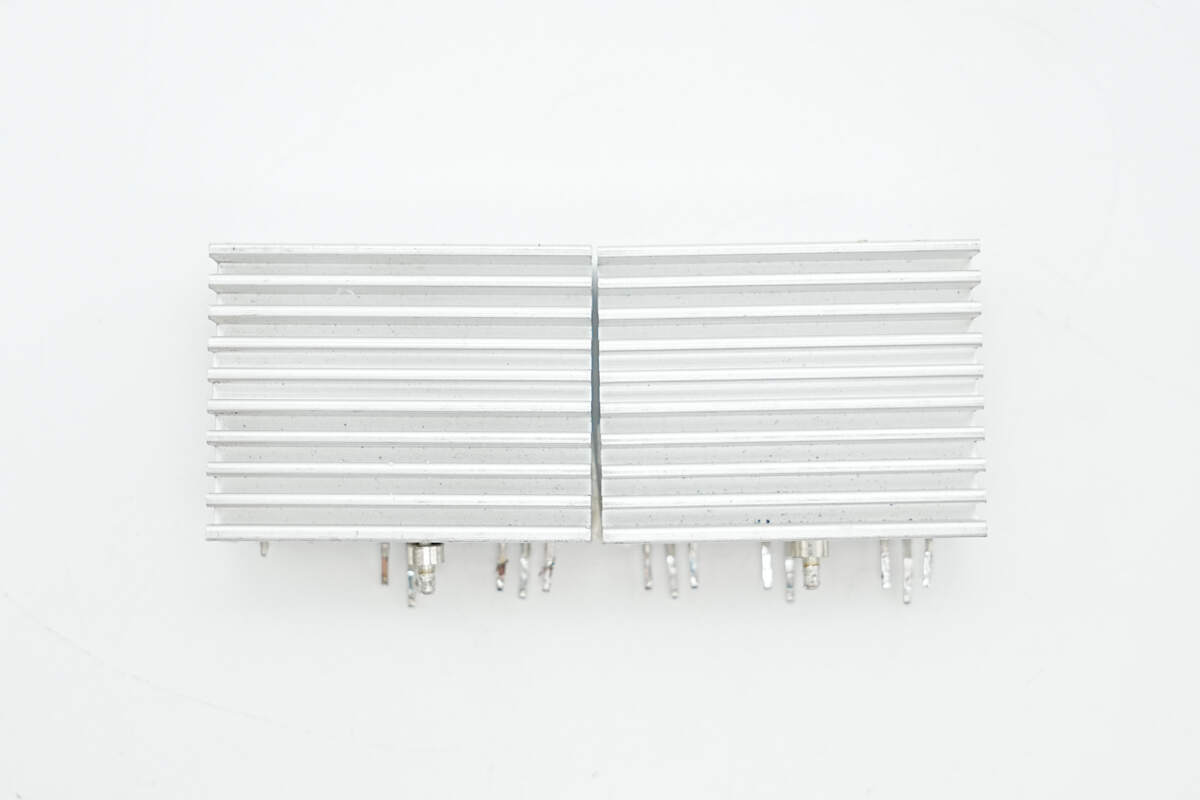

散热片背面开槽增大散热面积。

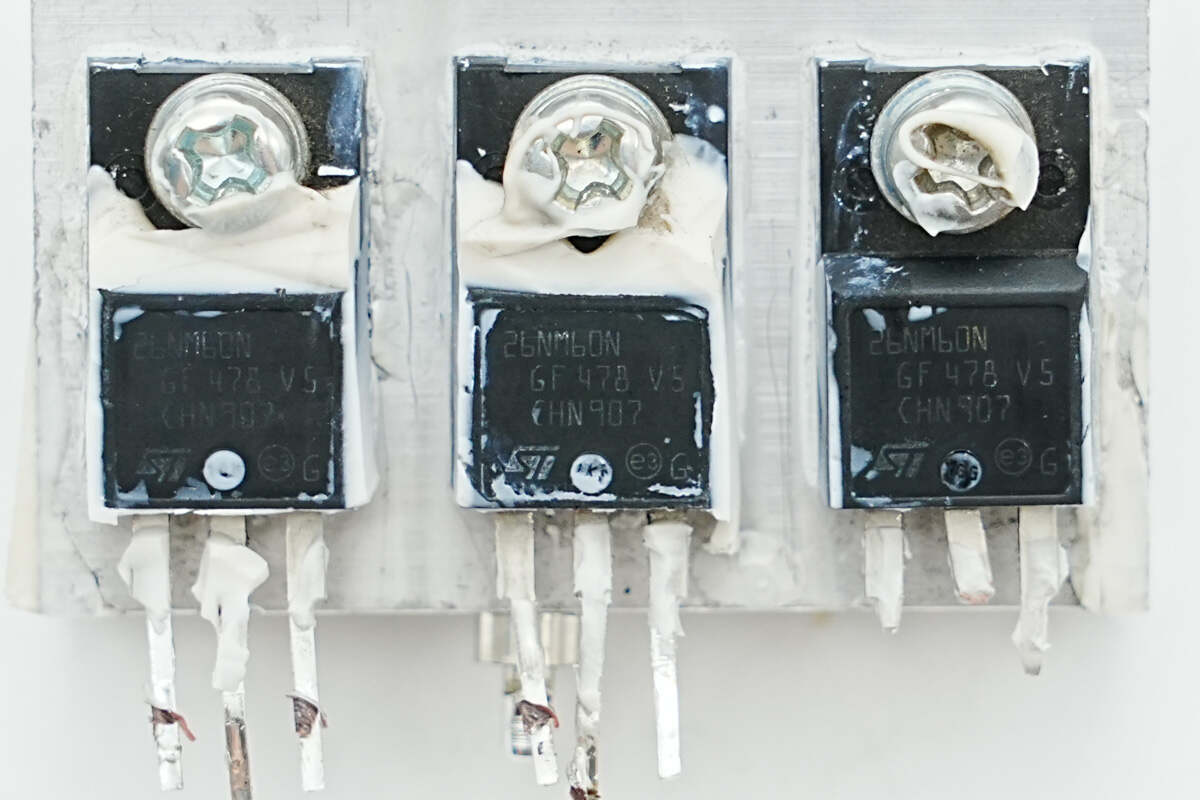

LLC开关管来自意法半导体，型号STF26NM60N，NMOS，耐压600V，导阻135mΩ，采用TO-220FP封装。

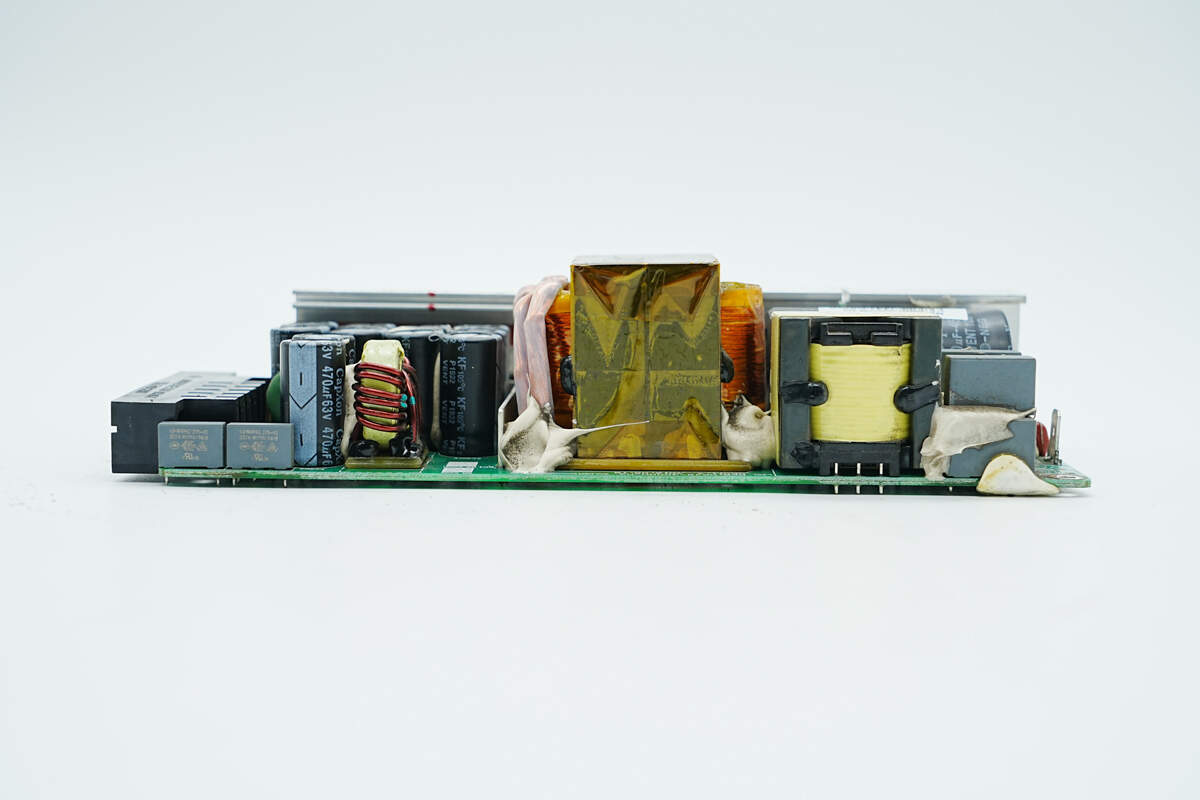

PCBA模块侧面焊接滤波电容，滤波电感，LLC变压器，谐振电感和谐振电容。

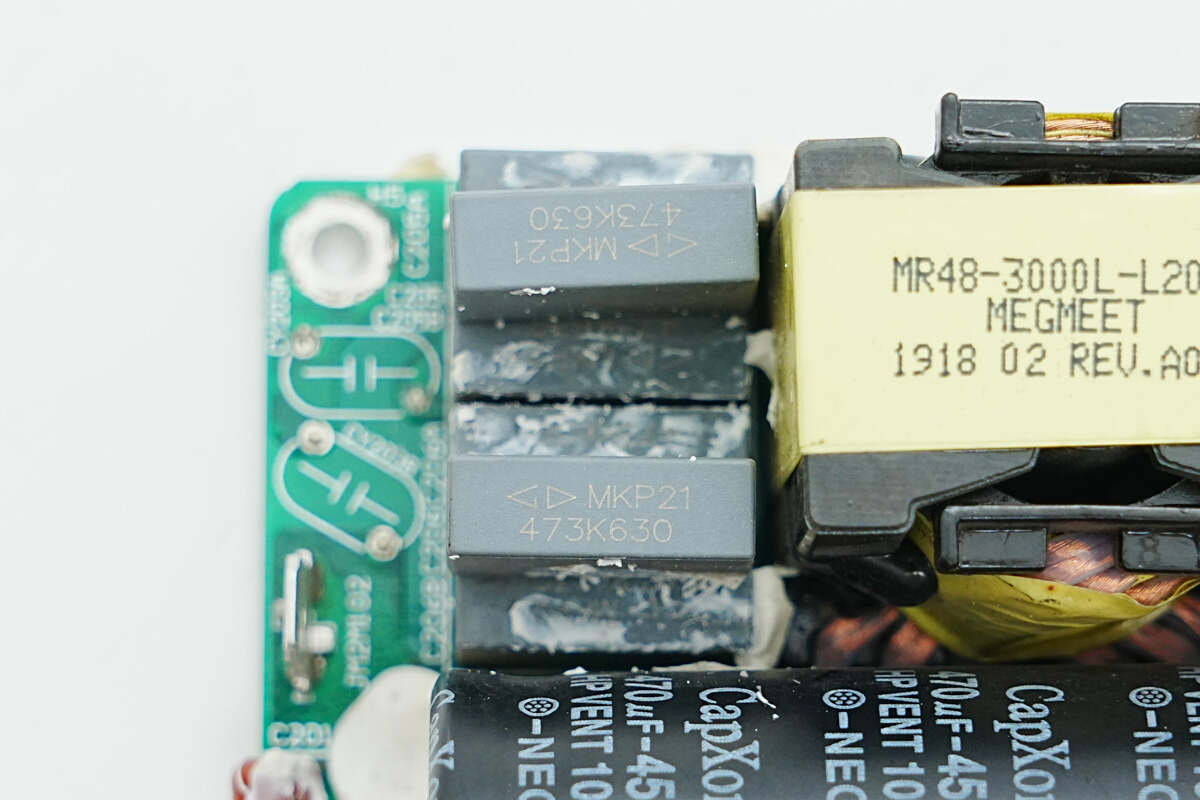

谐振电容来自厦门法拉电子，为MKP21系列薄膜电容，规格为0.047μF630V。

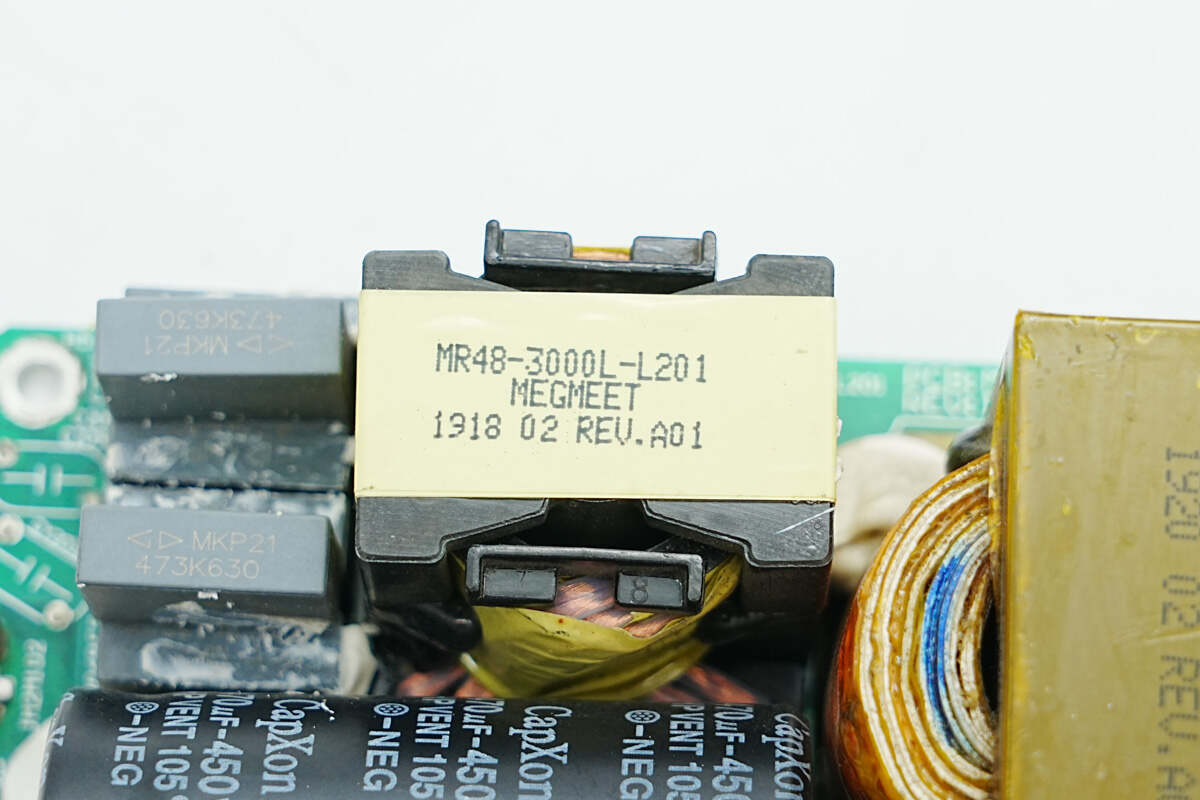

谐振电感采用利兹线绕制。

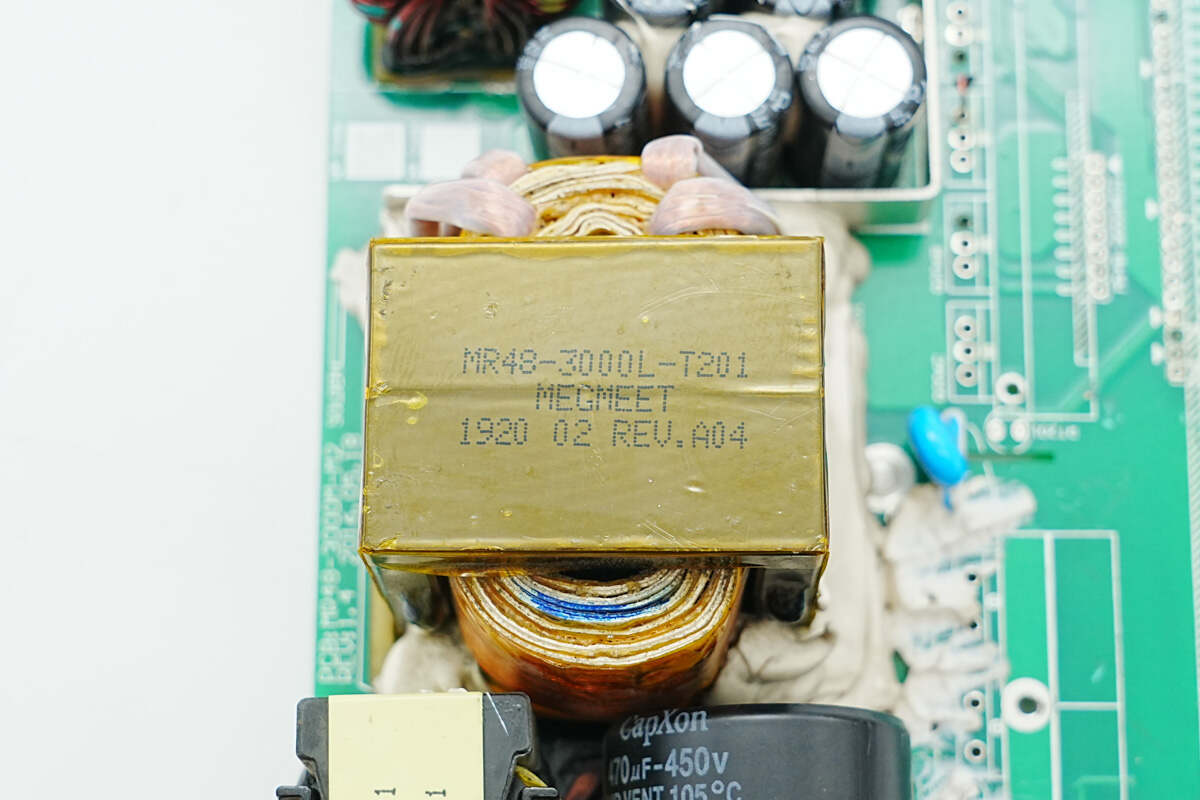

变压器磁芯粘贴胶带绝缘，底部设有电木板绝缘，并打胶加固。

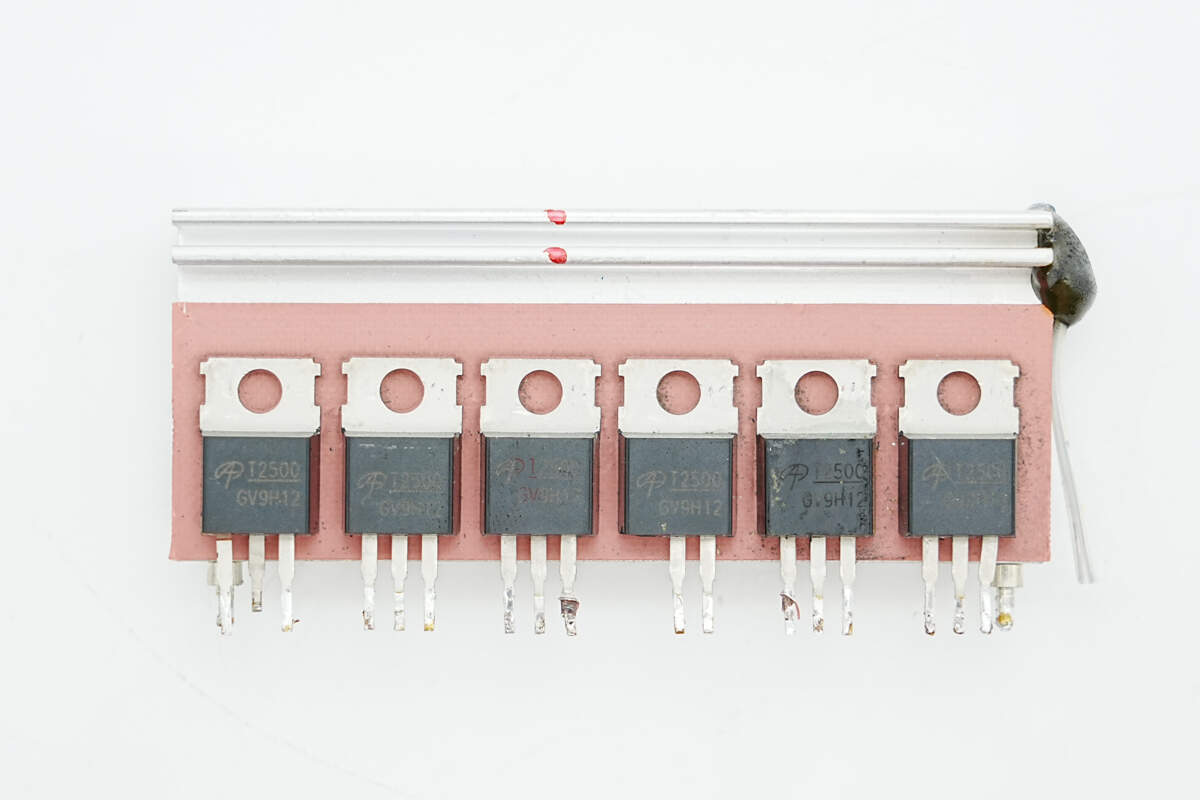

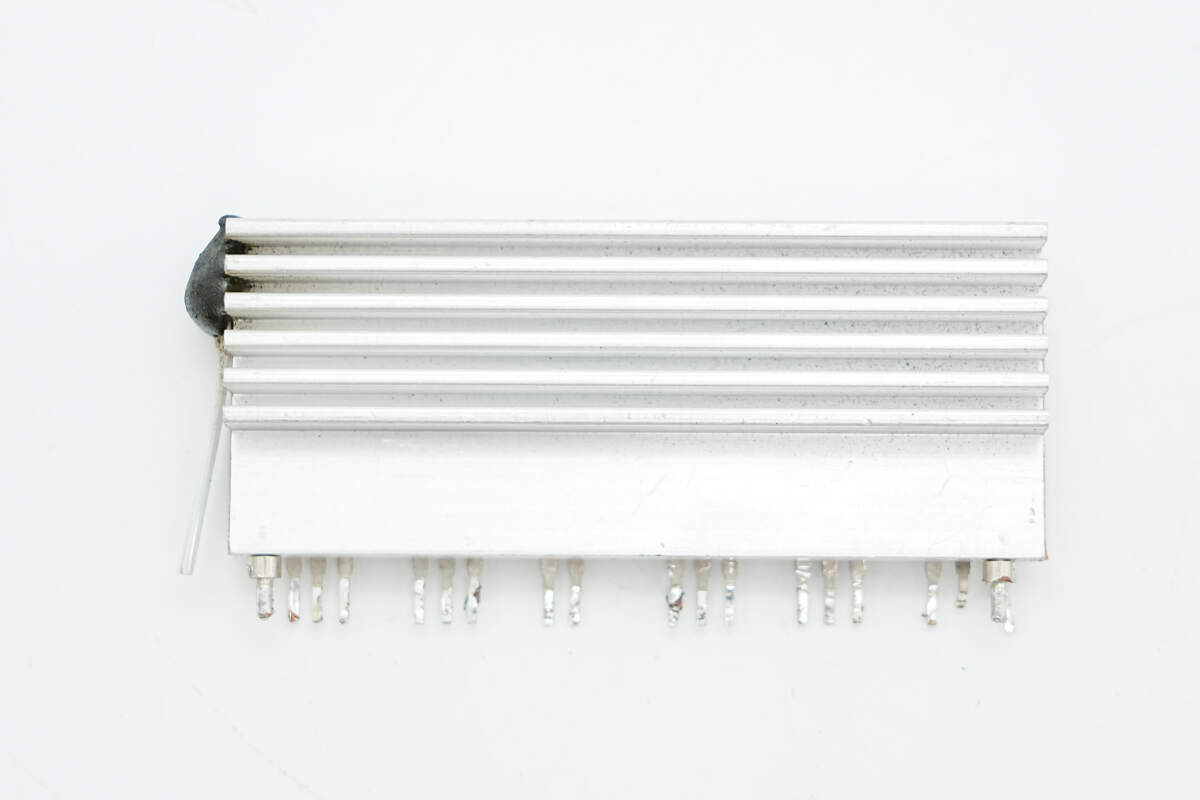

同步整流管固定在散热片上。

散热片背面开槽增大散热面积。

散热片侧面粘贴热敏电阻。

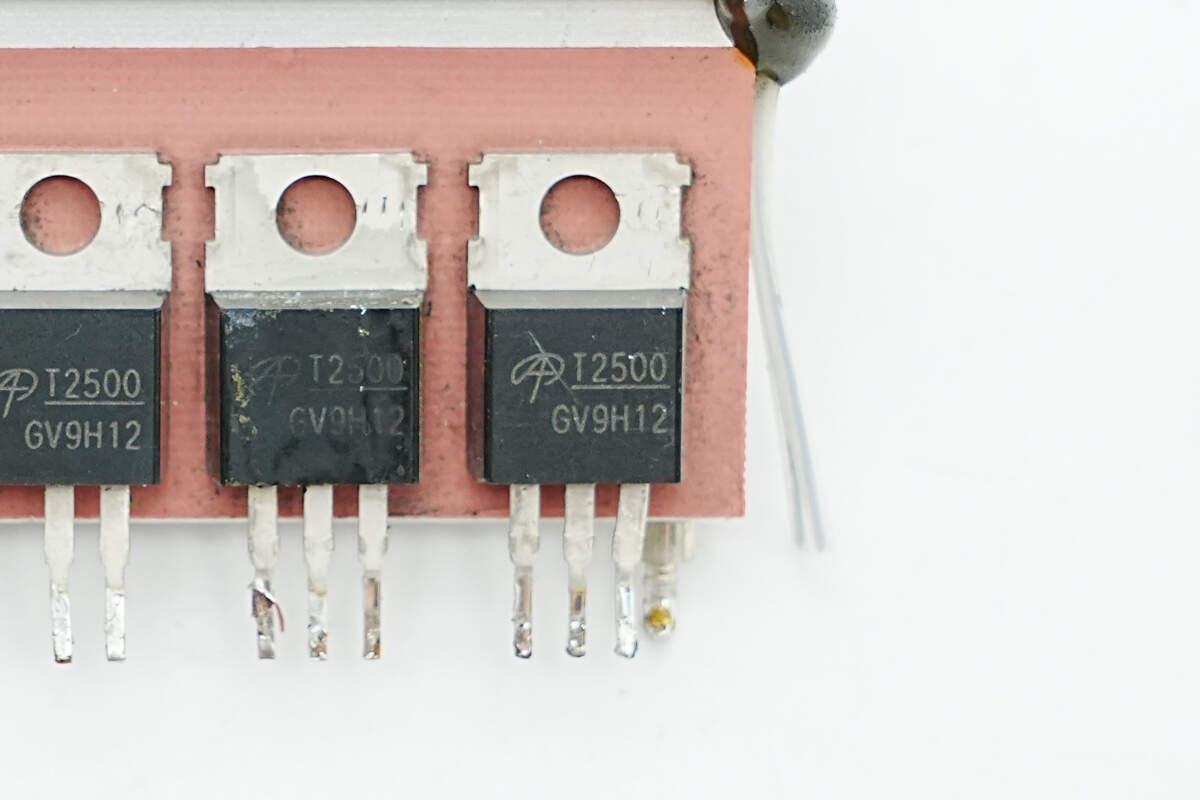

同步整流管来自万国半导体，型号AOT2500L，NMOS，耐压150V，导阻6.5mΩ，采用TO220封装。

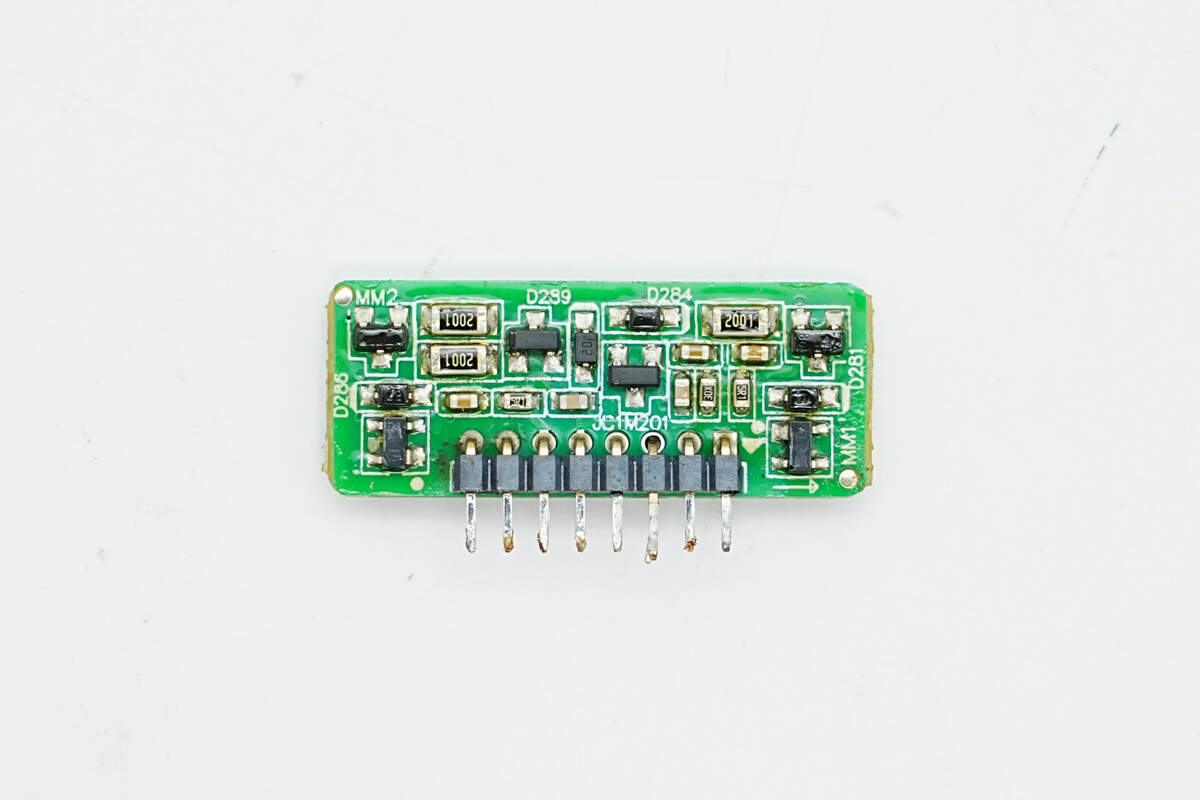

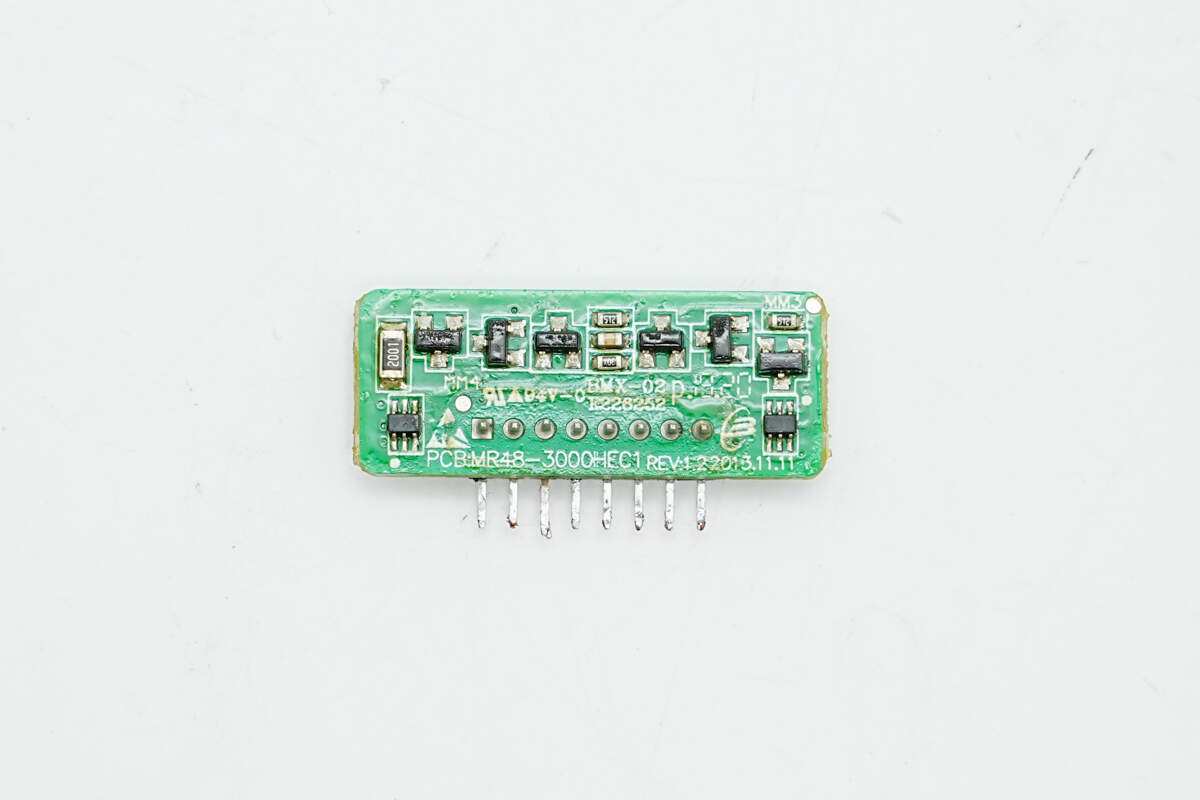

同步整流管驱动小板正面焊接双二极管。

背面焊接驱动三极管。

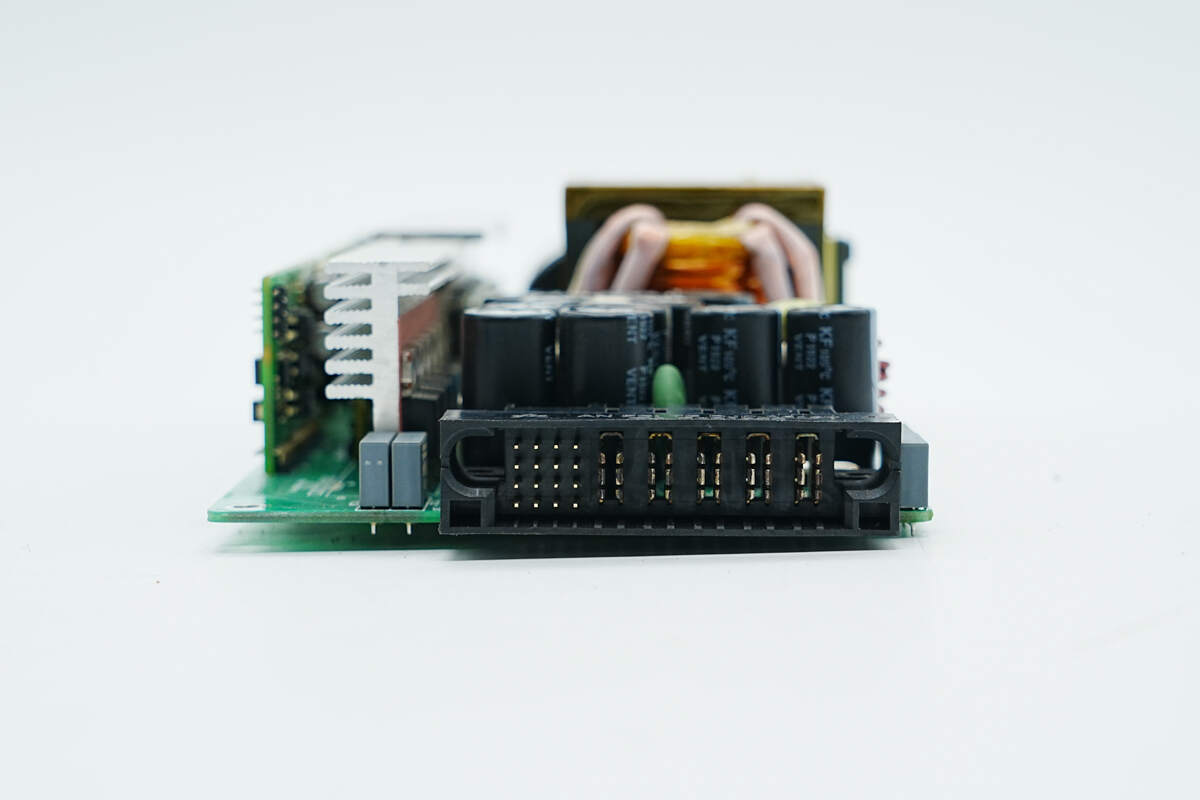

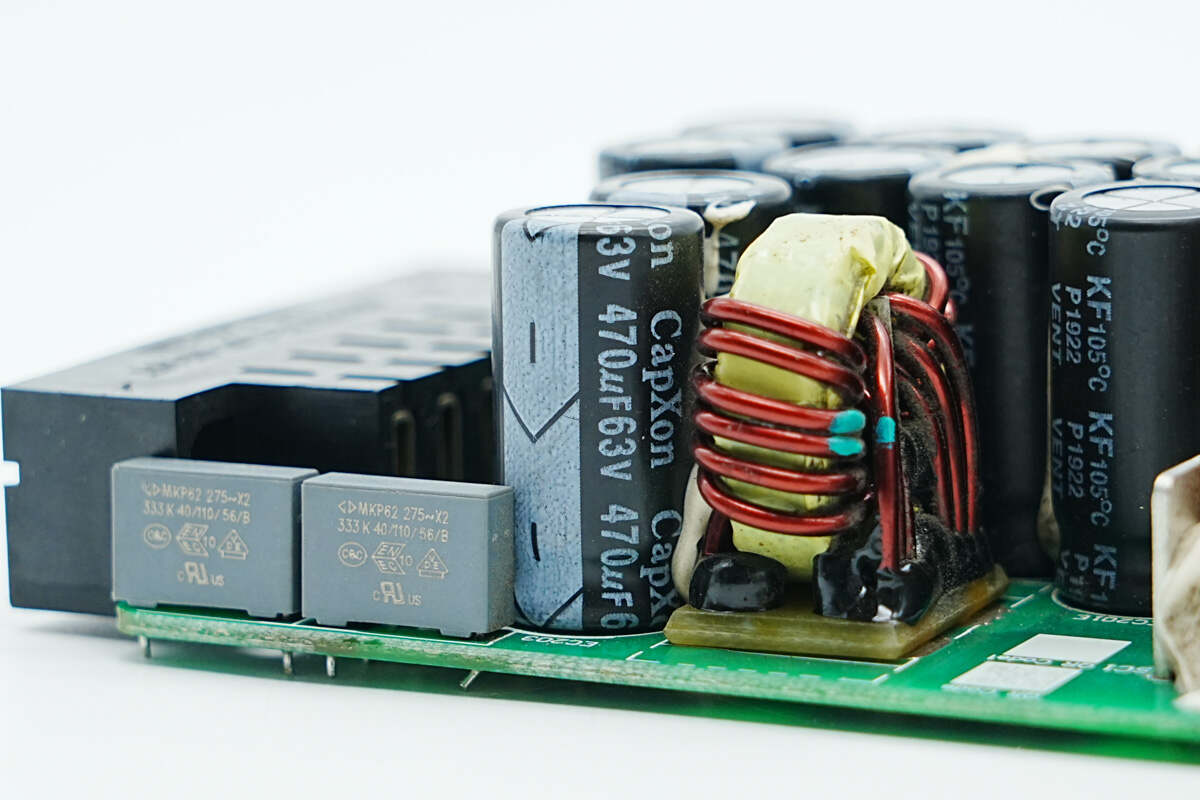

输出端焊接连接器和滤波电容。

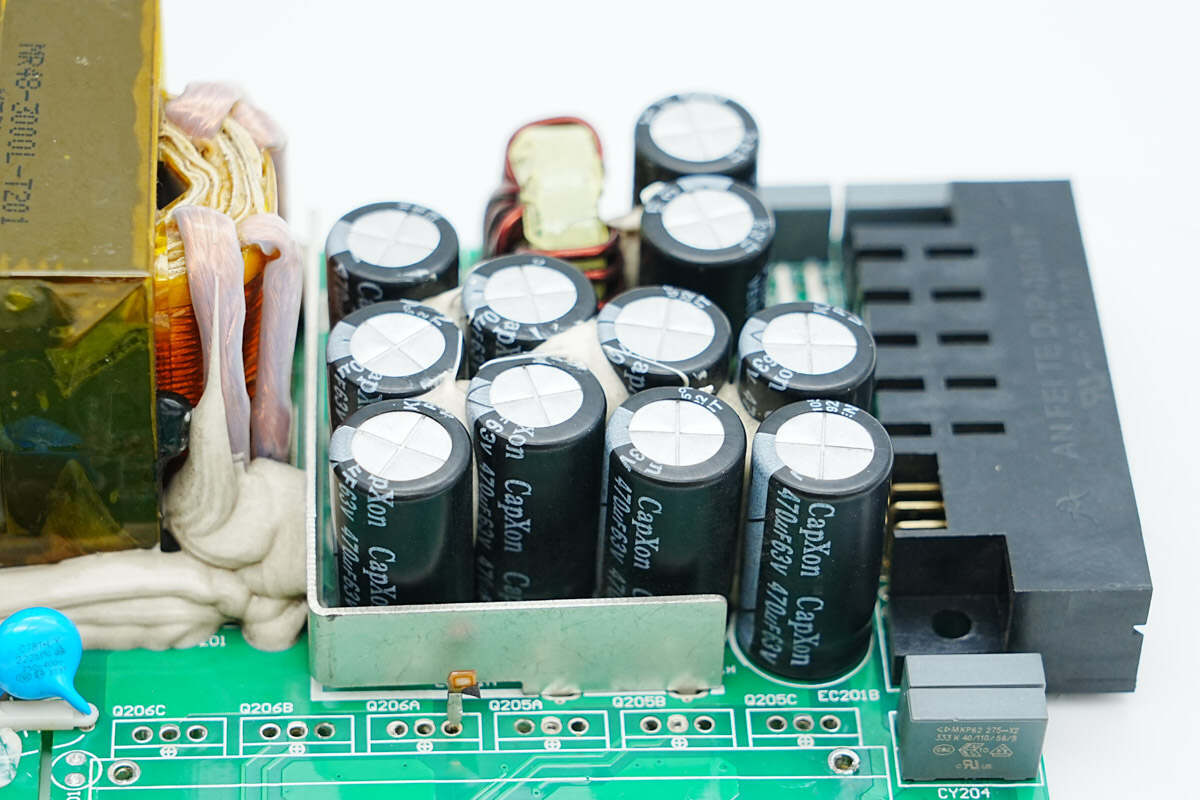

输出滤波电容共计11颗。

滤波电容来自丰宾，规格为470μF63V。

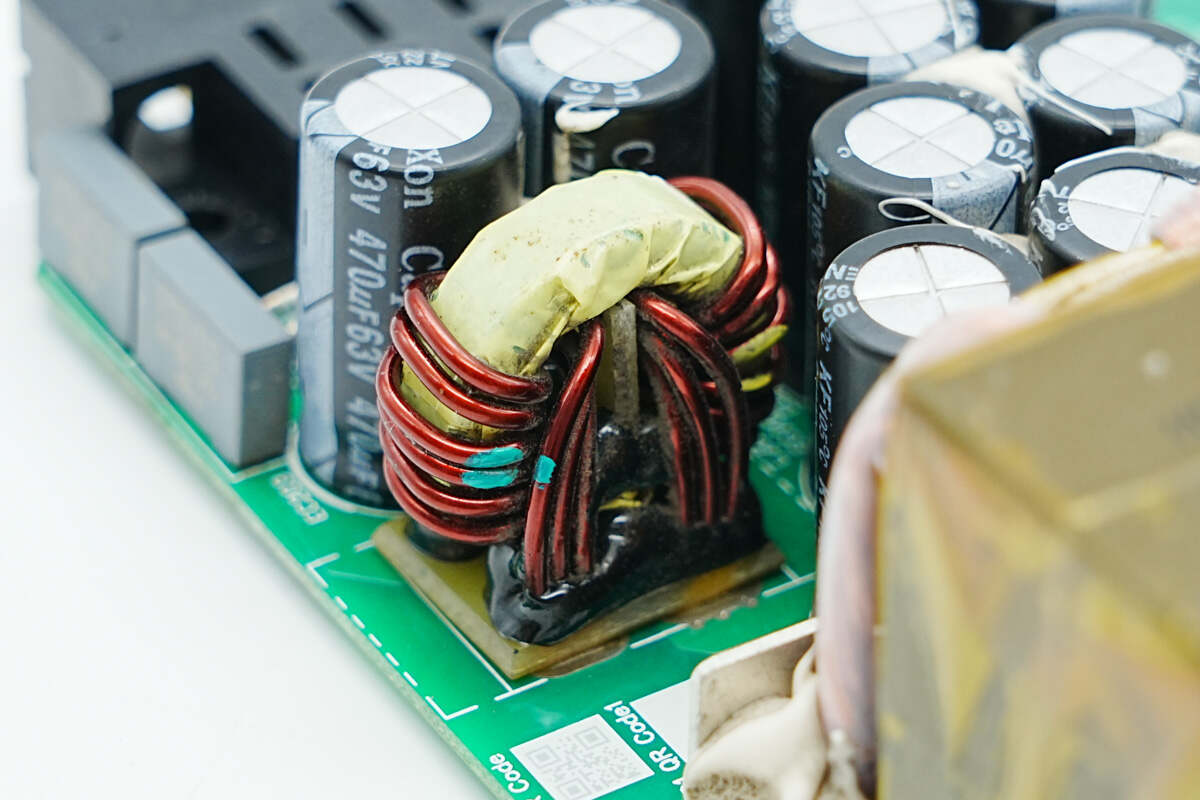

输出滤波电感采用漆包线绕制，底部设有电木板绝缘。

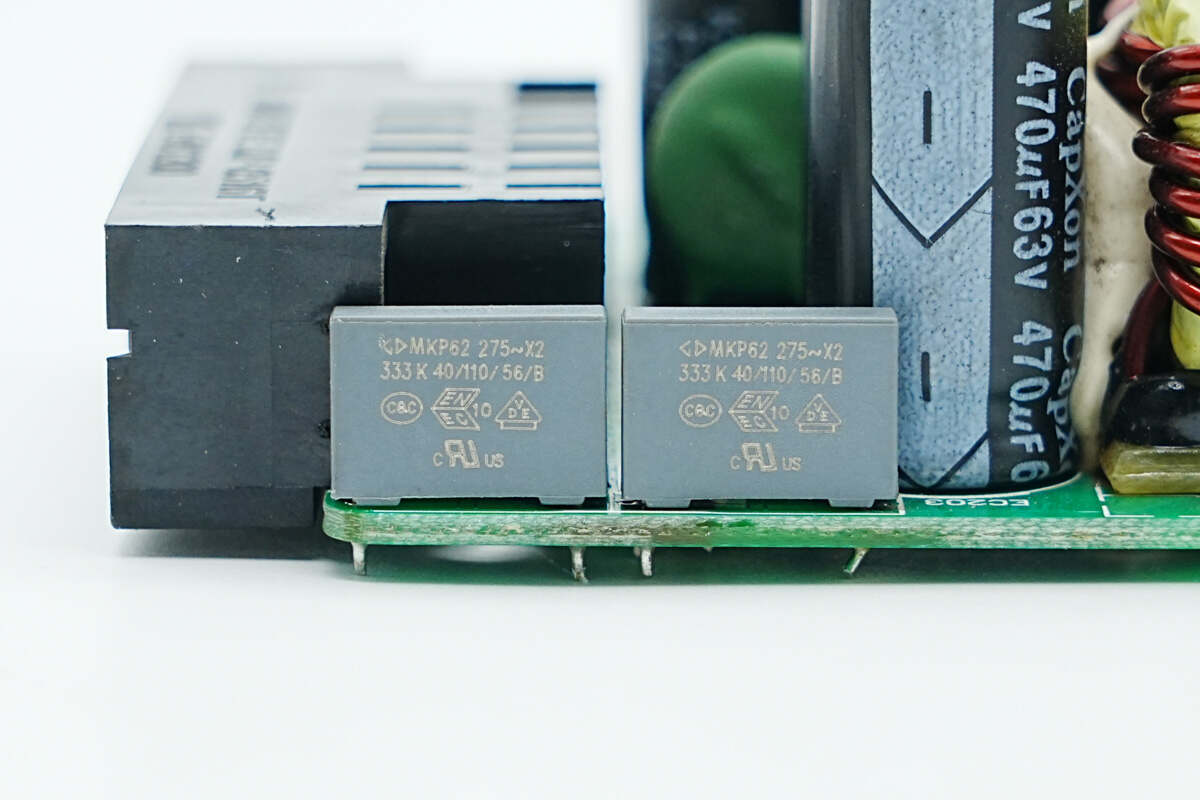

两颗薄膜电容来自厦门法拉电子，规格为0.033μF。

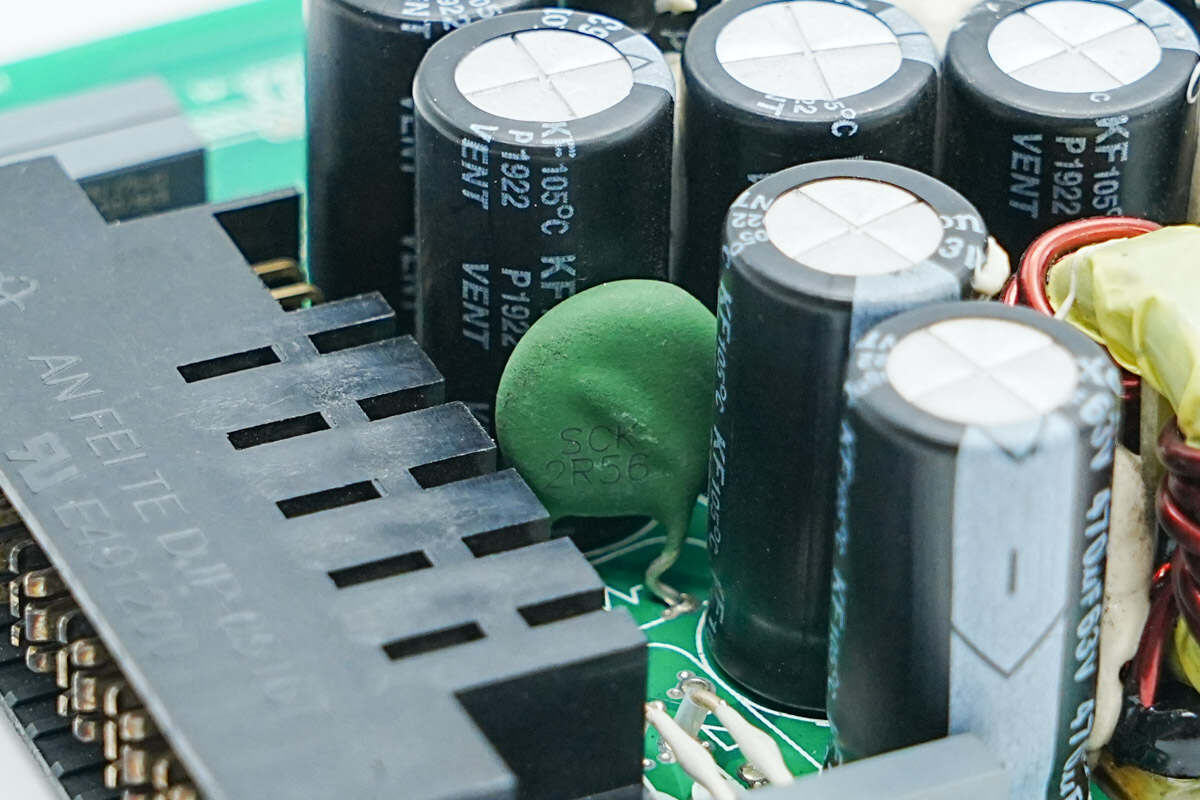

NTC热敏电阻丝印2R56。

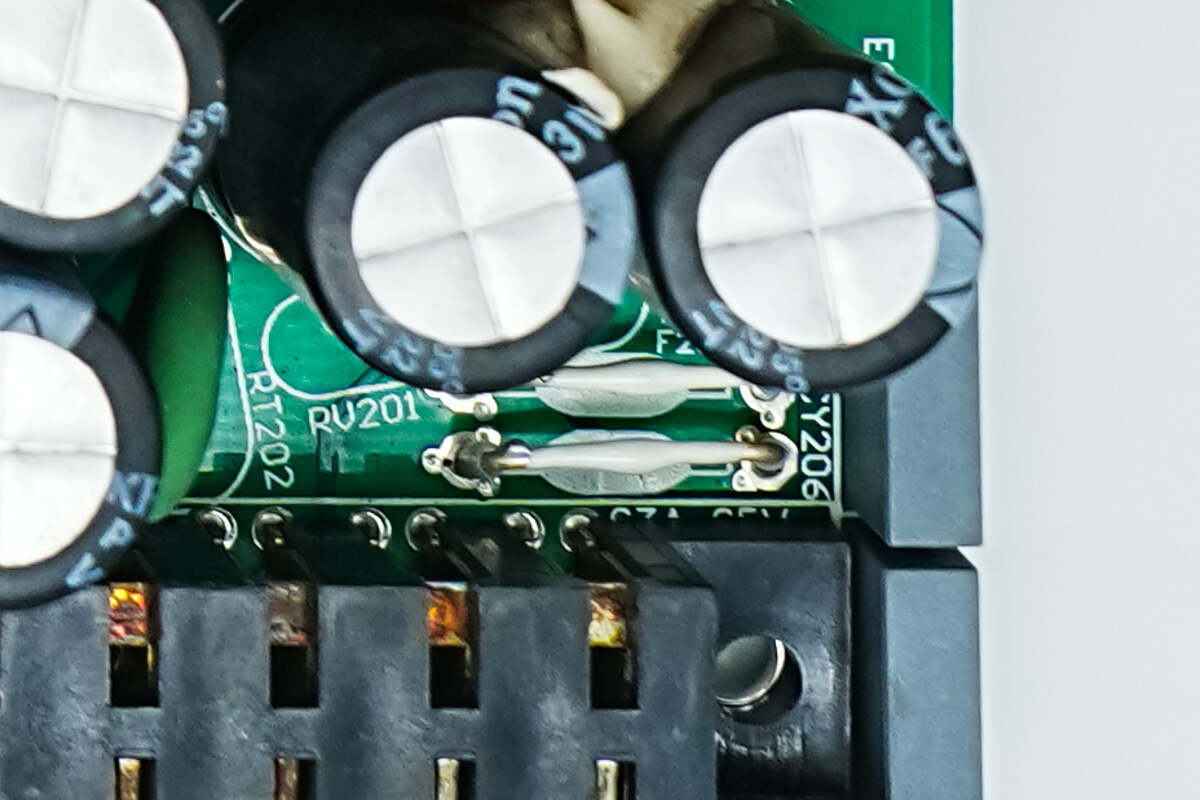

输出端设有保险丝用于过流保护。

散热风扇通过螺丝固定在壳体内部。

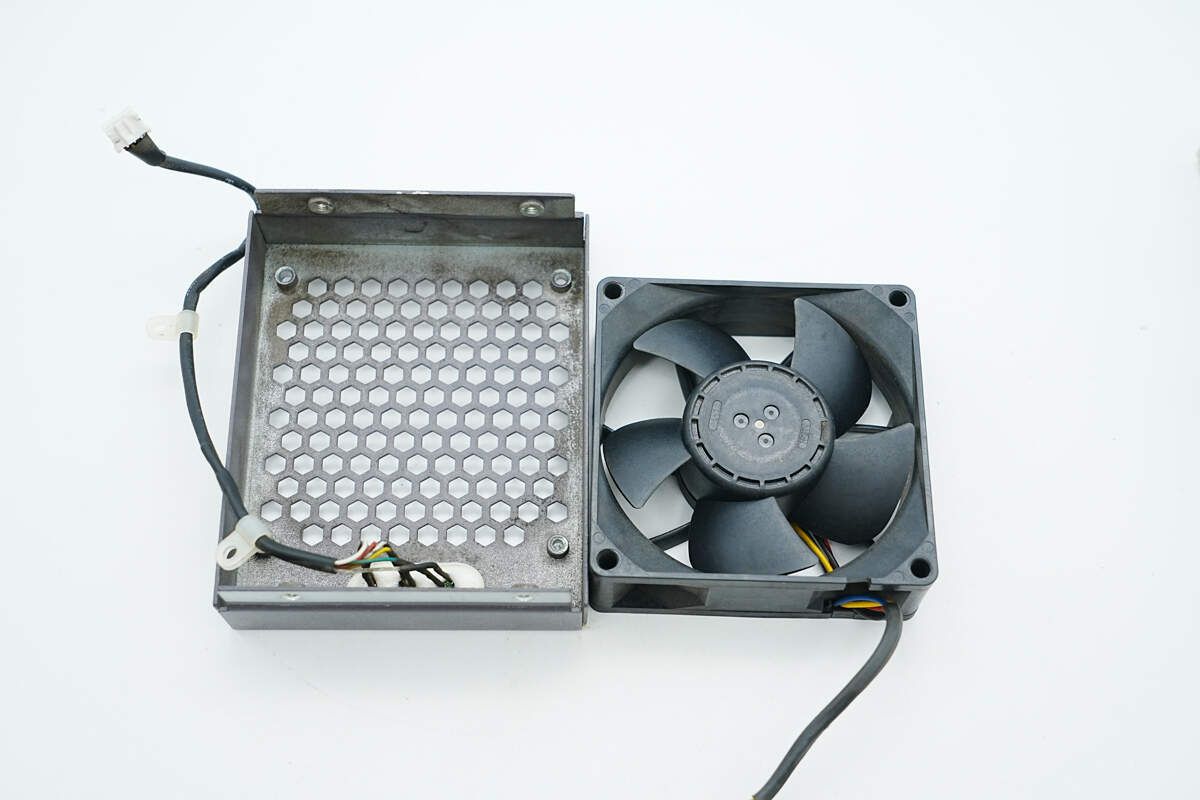

拧下固定螺丝，取出散热风扇。

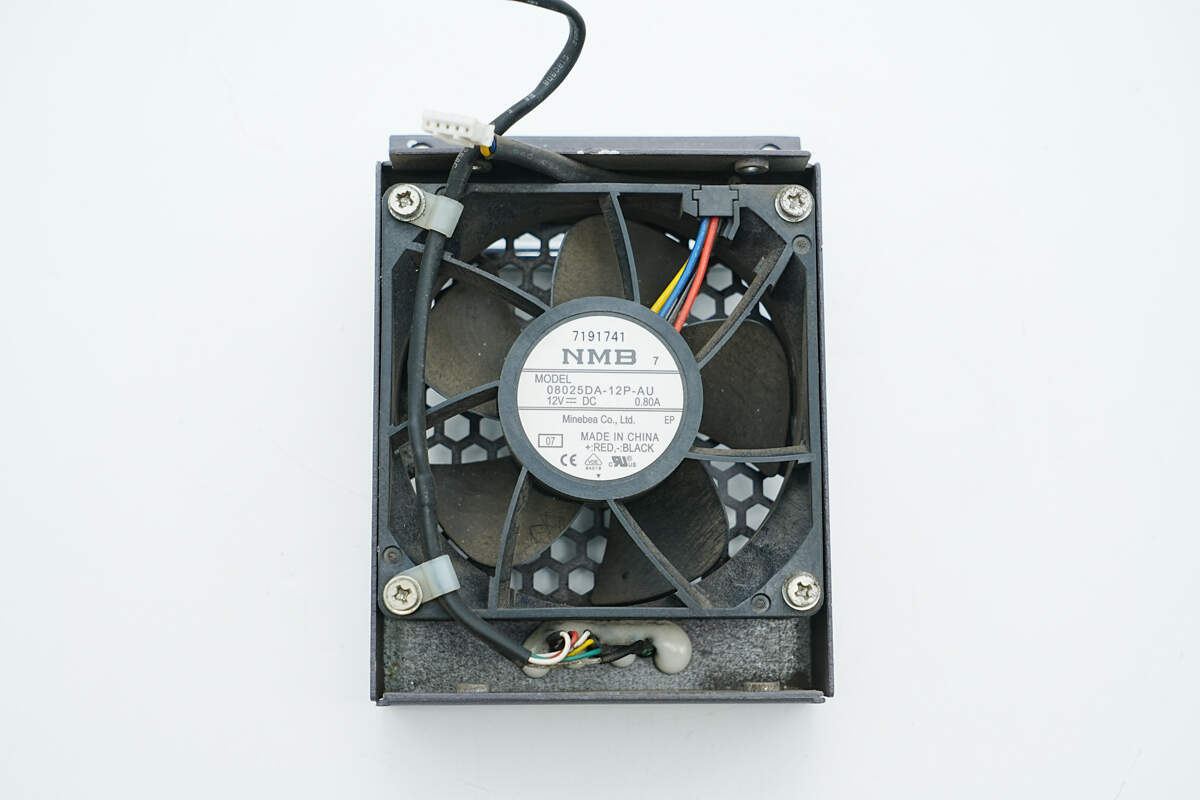

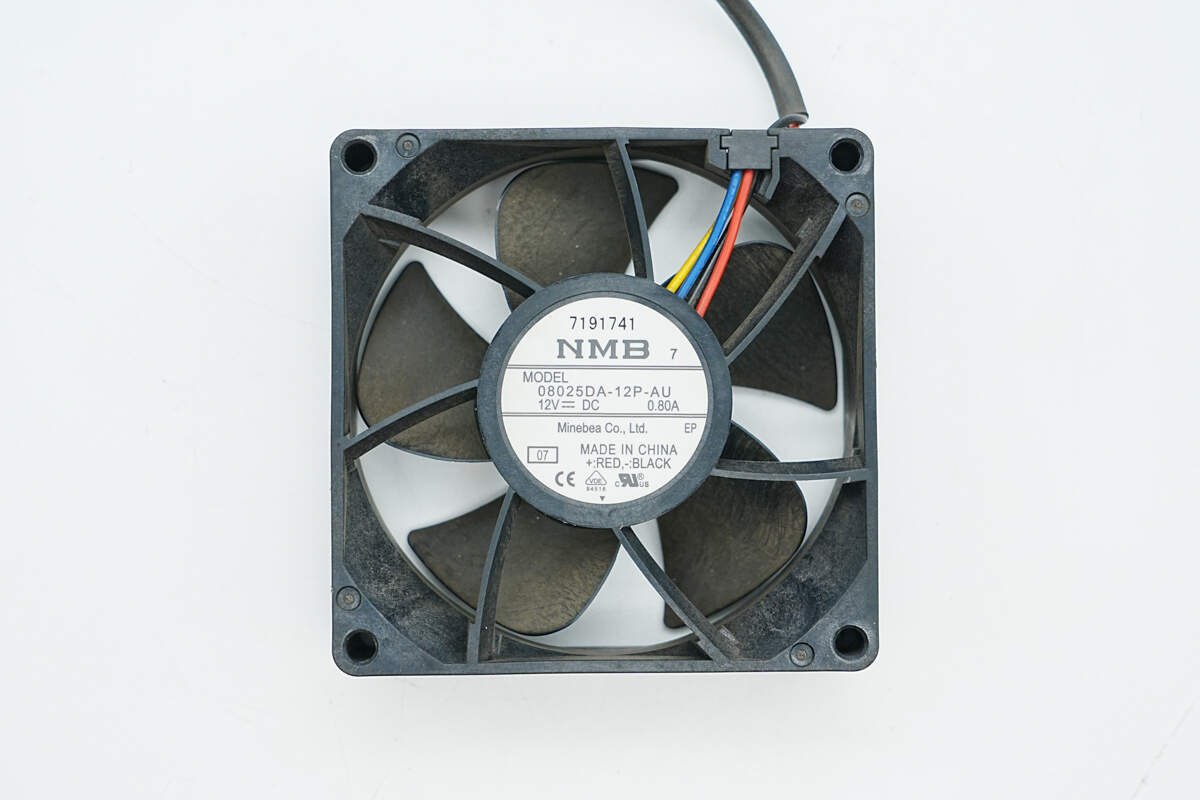

散热风扇来自美蓓亚，型号08025DA-12P-AU，规格为12V 0.8A，中国制造。

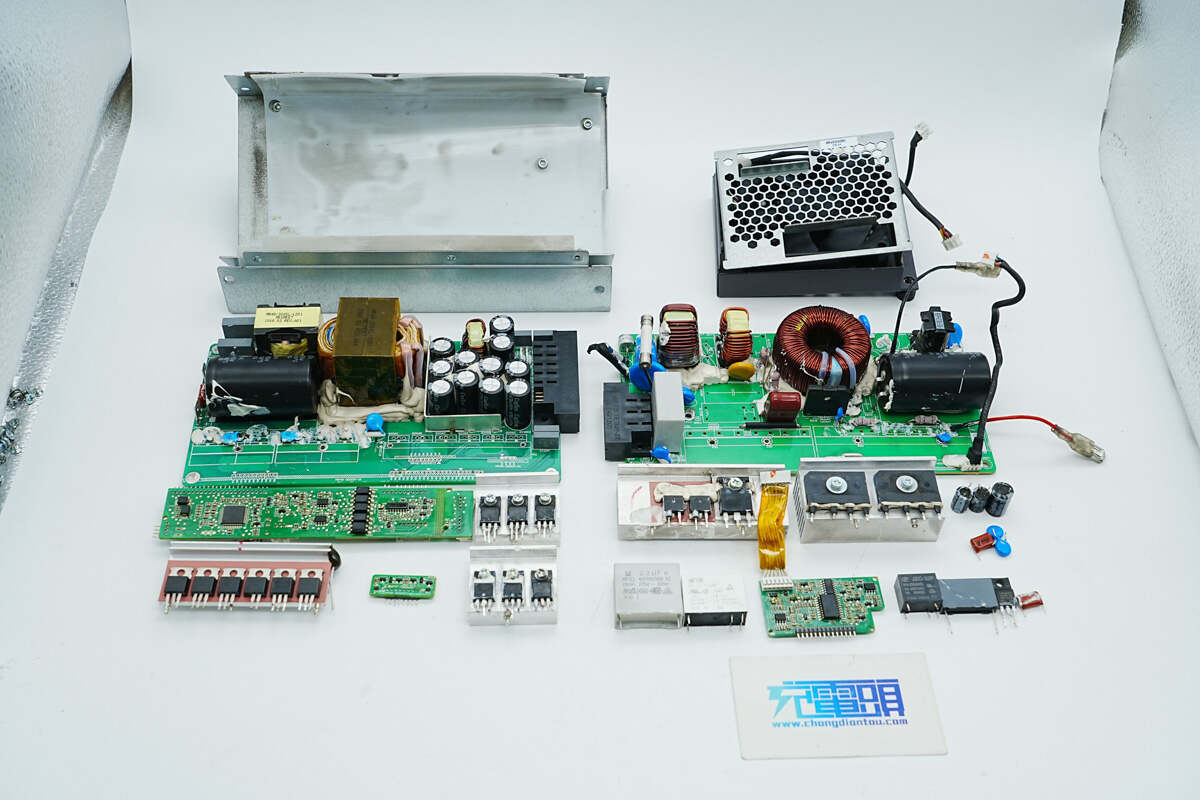

全部拆解一览，来张全家福。

充电头网拆解总结

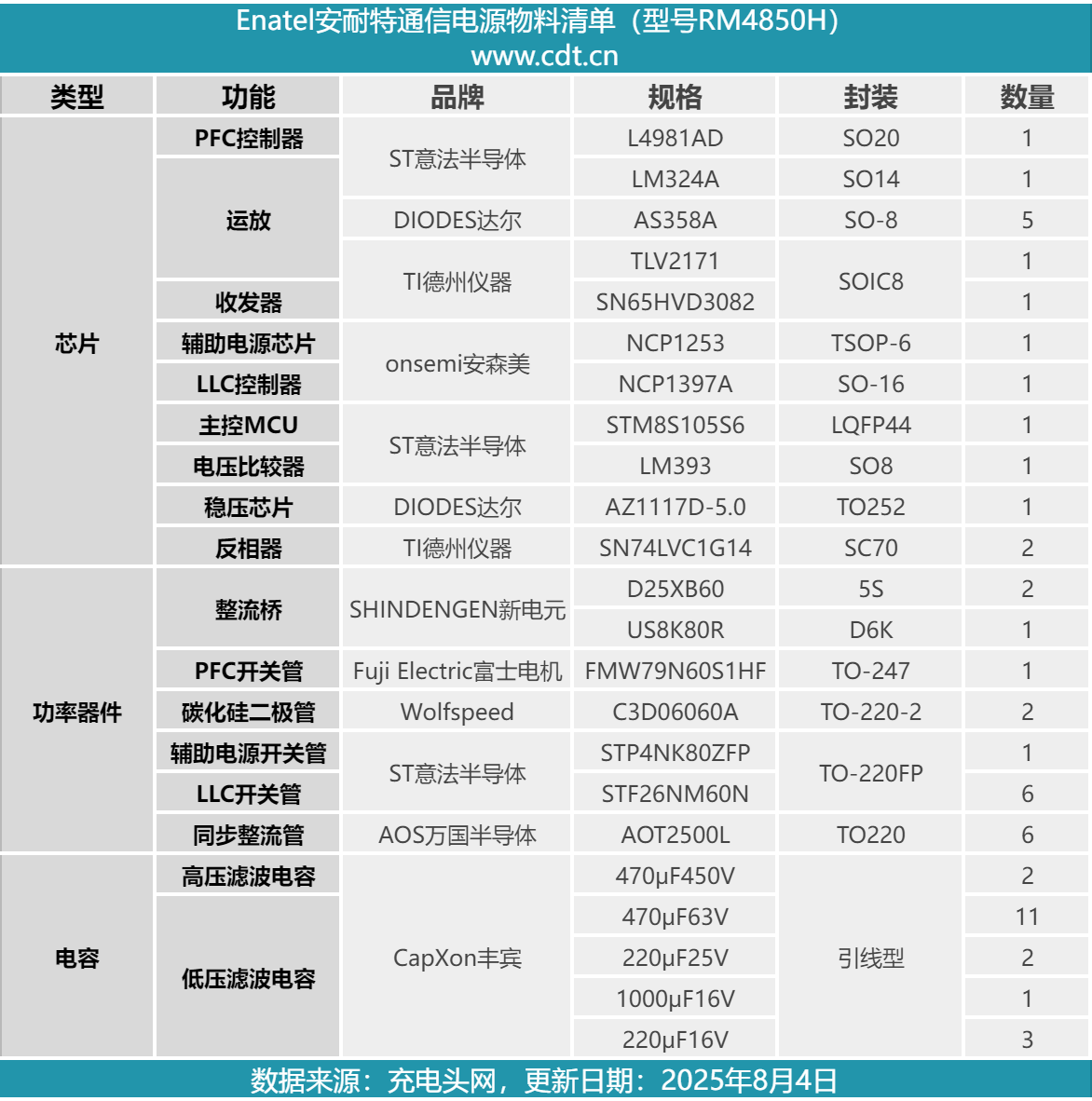

最后附上安耐特RM4850H通信电源模块的核心器件清单，方便大家查阅。

安耐特这款通信电源模块采用模块化设计，前面板设有提手和固定螺丝，尾部设有连接器，便于维护替换。电源模块支持90-290V宽范围输入电压，输出为-53.5V 50A，额定输出功率为2675W。电源模块前面板设有散热风扇和指示灯，风扇从前面板吸入空气，从尾部吹出散热。

充电头网通过拆解了解到，安耐特这款通信电源模块采用两块PCBA模块组成，分别PFC+LLC模块，之间通过导线连接。PFC控制器采用意法半导体L4981AD，搭配富士电机FMW79N60S1HF开关管和Wolfspeed C3D06060A碳化硅二极管。

LLC控制器采用安森美NCP1397A，搭配使用STF26NM60N开关管和万国半导体AOT2500L同步整流管。辅助电源采用安森美NCP1253控制器，使用意法半导体STP4NK80ZFP开关管。电源模块内部电容采用丰宾品牌，PCB元件打胶固定，并涂有三防漆保护，做工用料扎实可靠。
