前言

充电头网淘到了长城GW-CRPS550白金牌服务器电源，这款电源支持100-240V宽电压输入，输出电压为12V，输出电流45A，待机电源输出电压为12V，输出电流3A，额定总输出功率为550W。

电源模块输入端设有散热风扇，电源插座和指示灯，输出端设有金手指连接器。电源内部采用PFC+LLC架构，支持PMBus通信。下面就带来长城这款550W开关电源模块的拆解，一起看看内部的方案和用料。

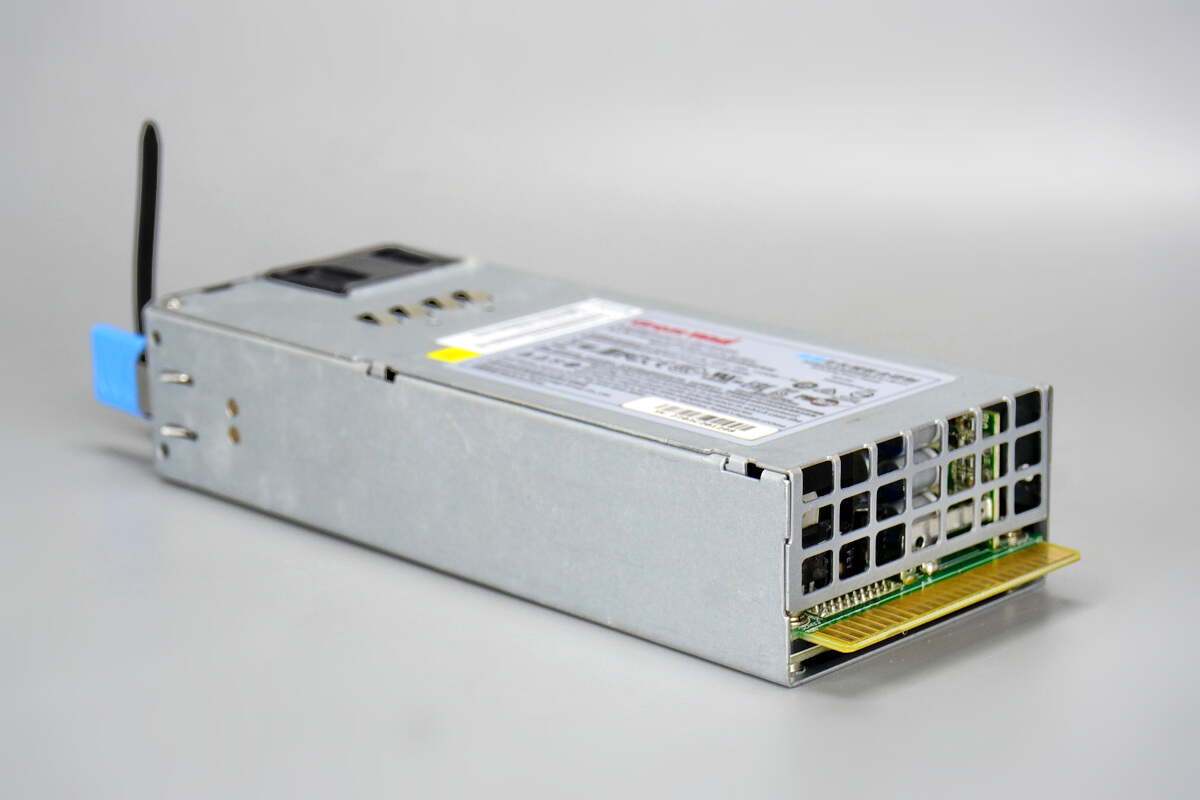

长城550W白金牌服务器电源外观

长城服务器电源为金属外壳，通过螺丝固定。

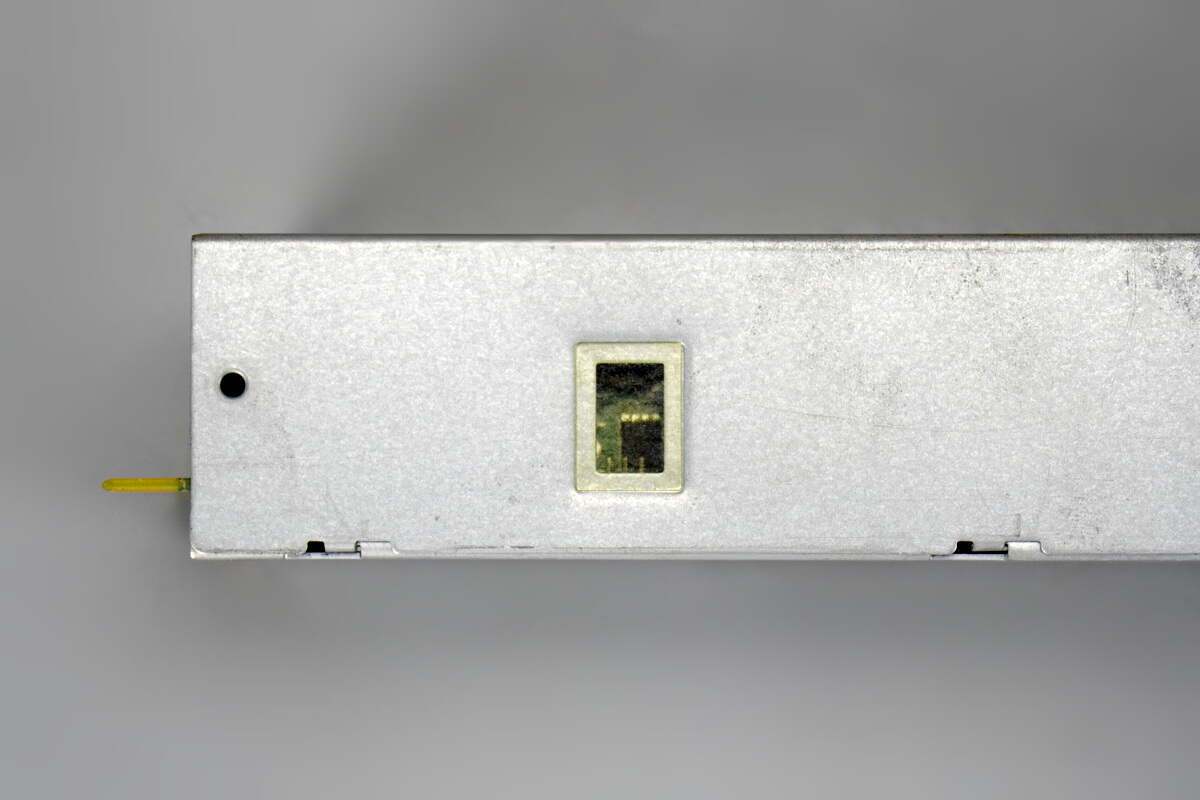

另一侧通过卡扣固定。

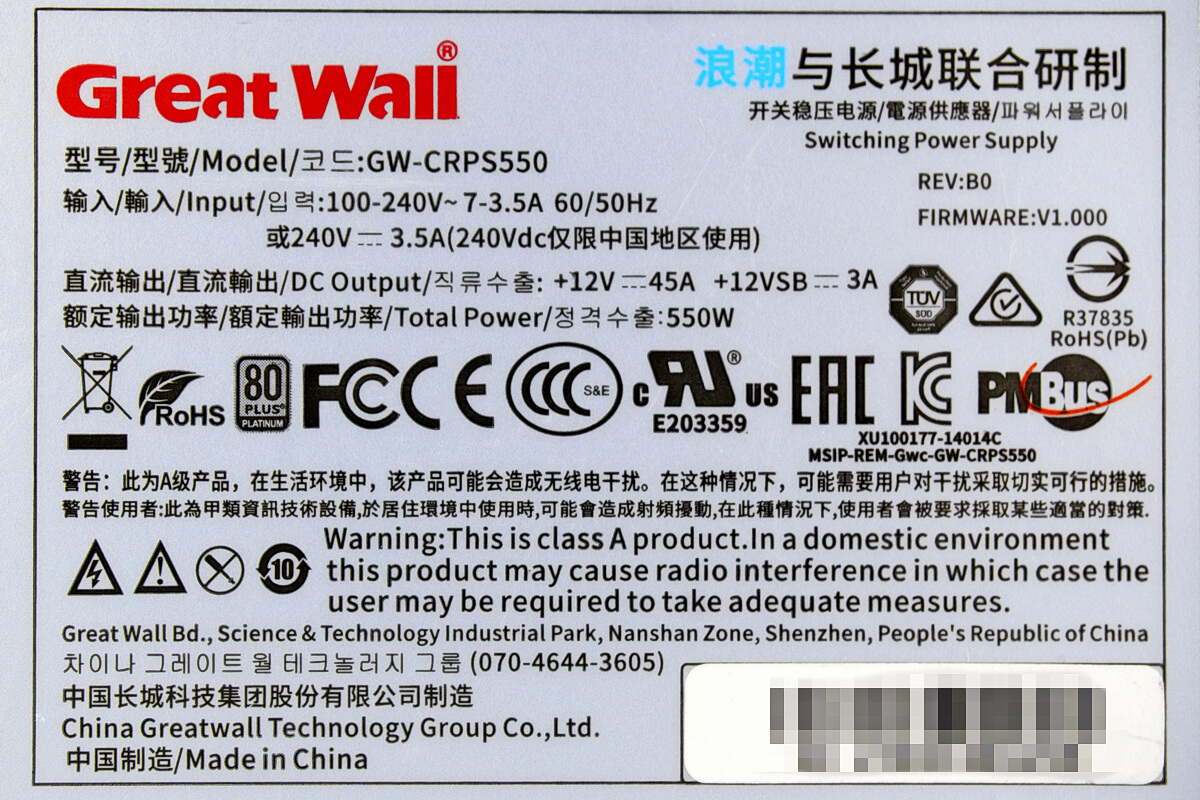

电源机身铭牌特写：

型号：GW-CRPS550

交流输入：100-240V~ 7-3.5A 60/50Hz

直流输出：+12V 45A +12VSB 3A

额定输出功率：550W

中国长城科技集团股份有限公司制造。

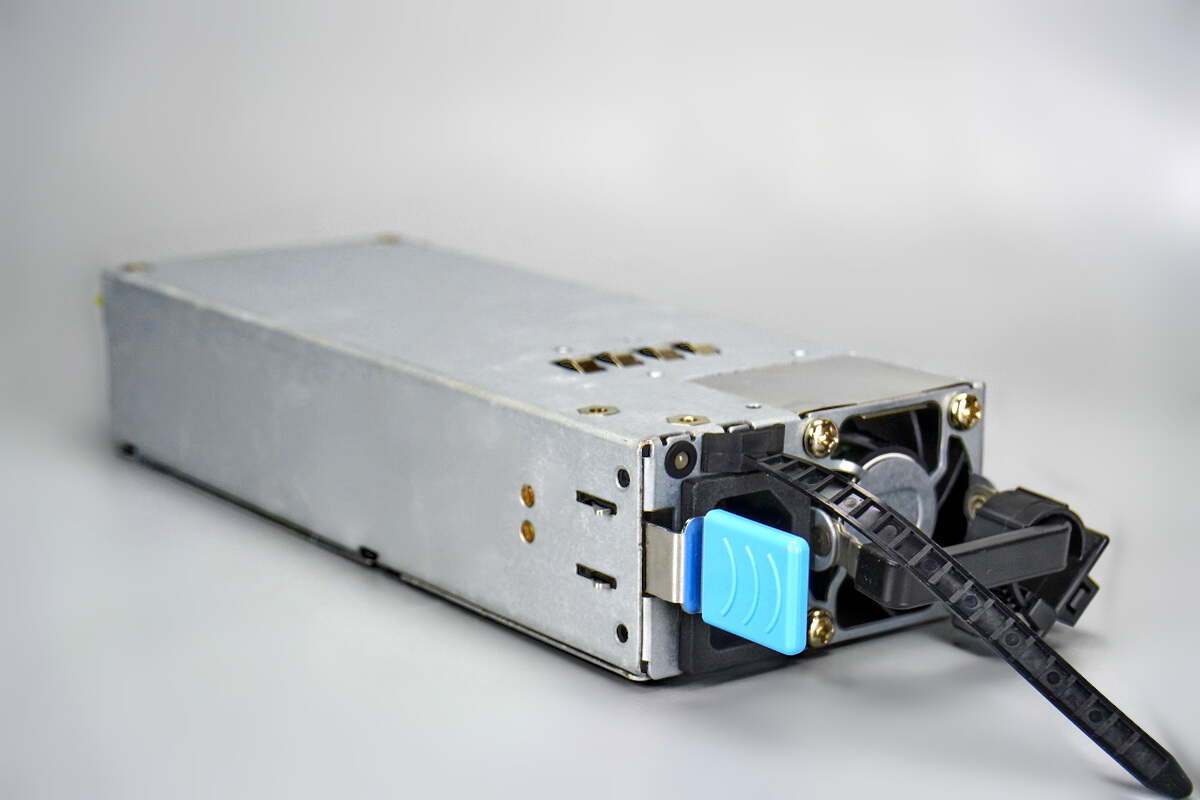

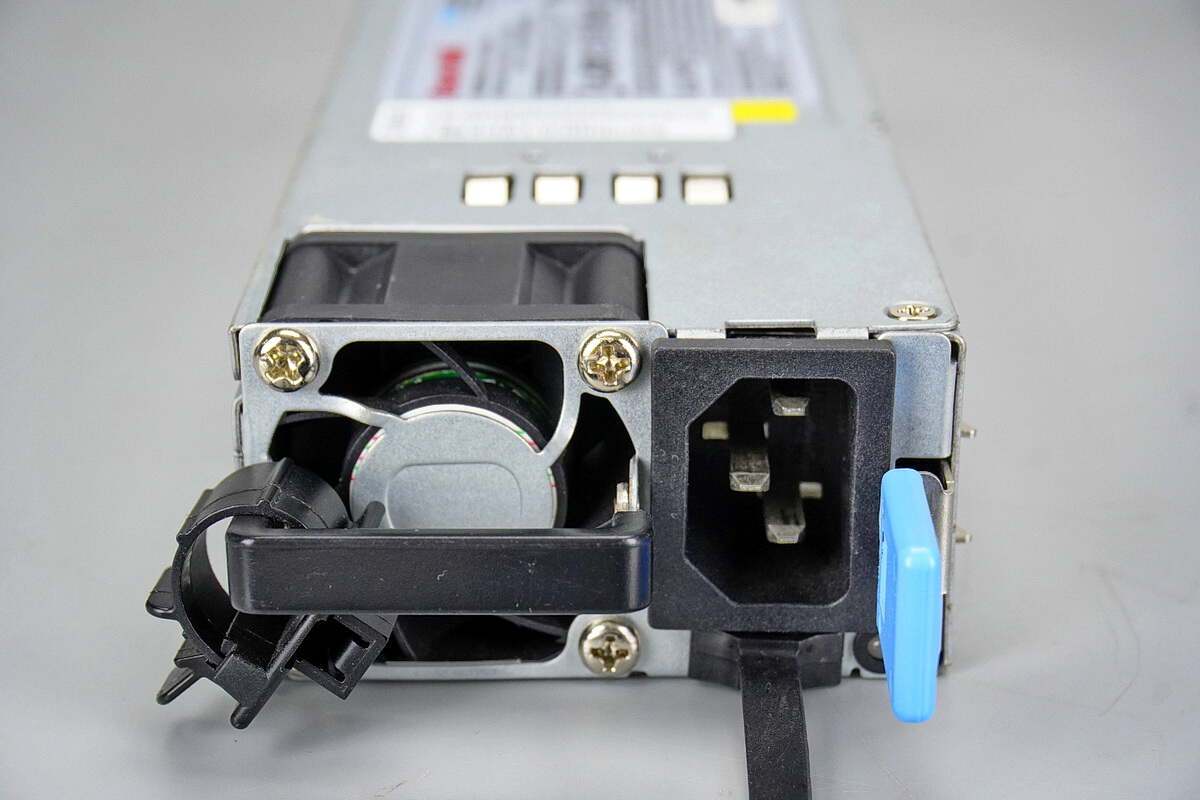

电源输入端设有把手，散热风扇，扎带，脱扣把手，品字电源接口和指示灯。

指示灯用于指示电源工作状态。

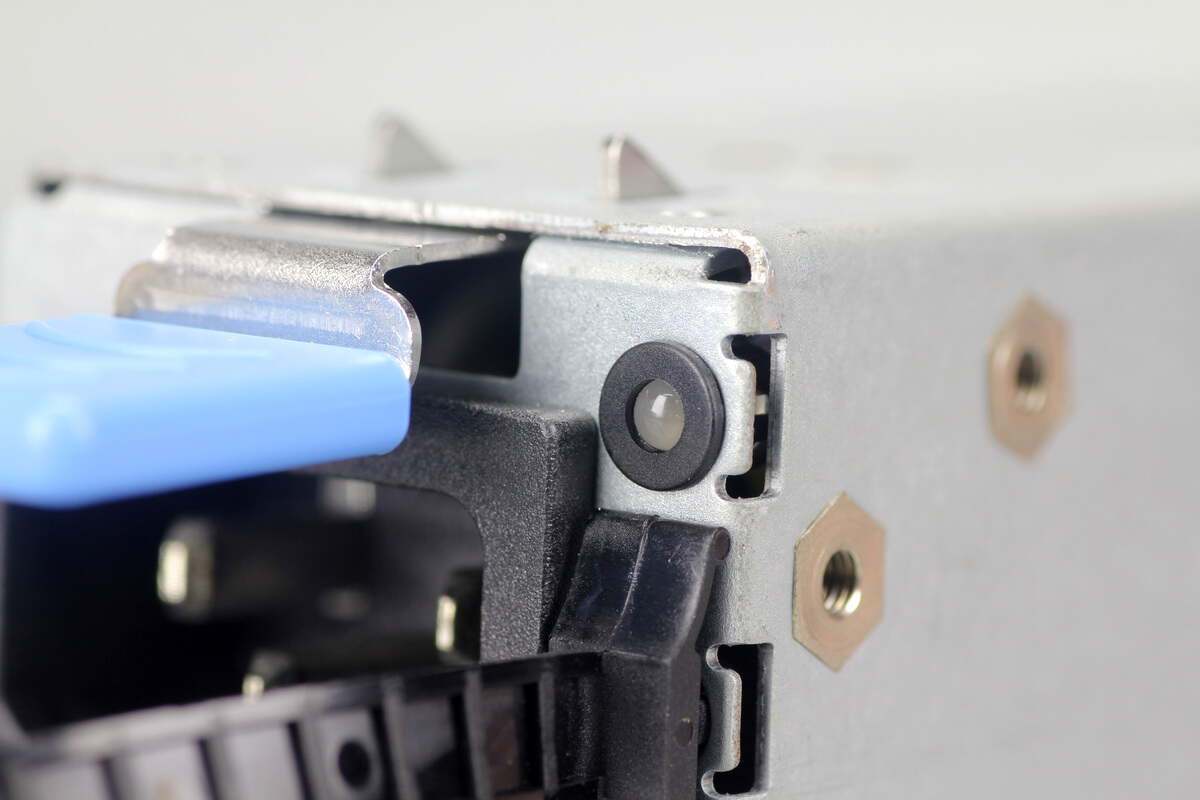

脱扣把手用于固定电源模块。

壳体开口粘贴塑料片绝缘。

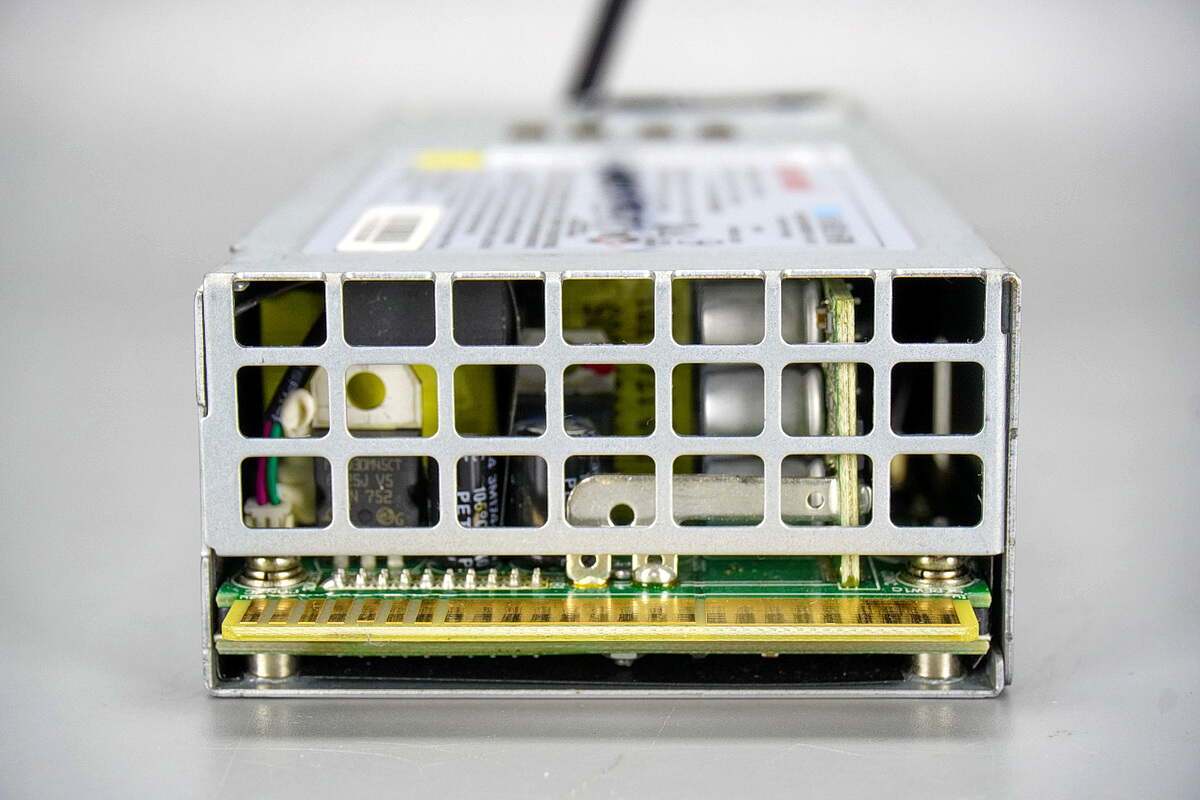

电源输出端外壳设有格栅通风，金手指小板通过PCB焊接转接。

长城550W白金牌服务器电源拆解

看完了长城这款开关电源模块的外观展示，下面就进行拆解，一起看看内部的方案和用料。

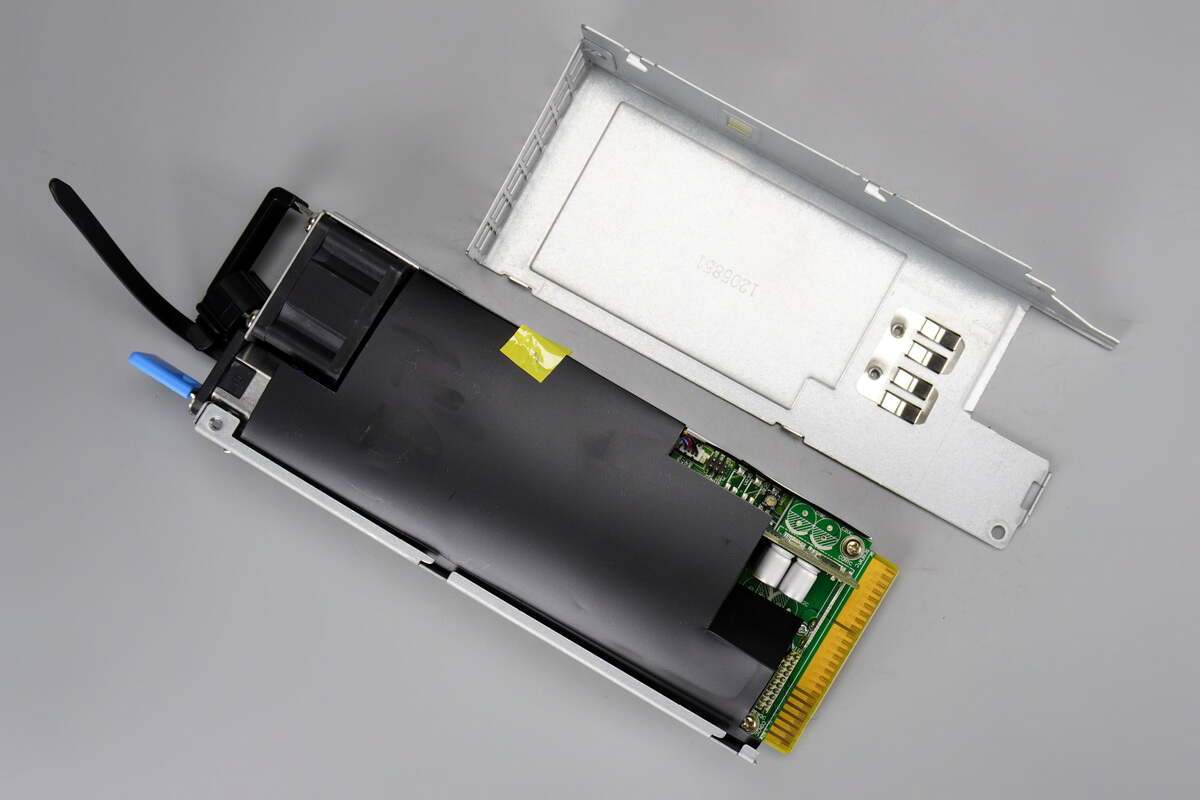

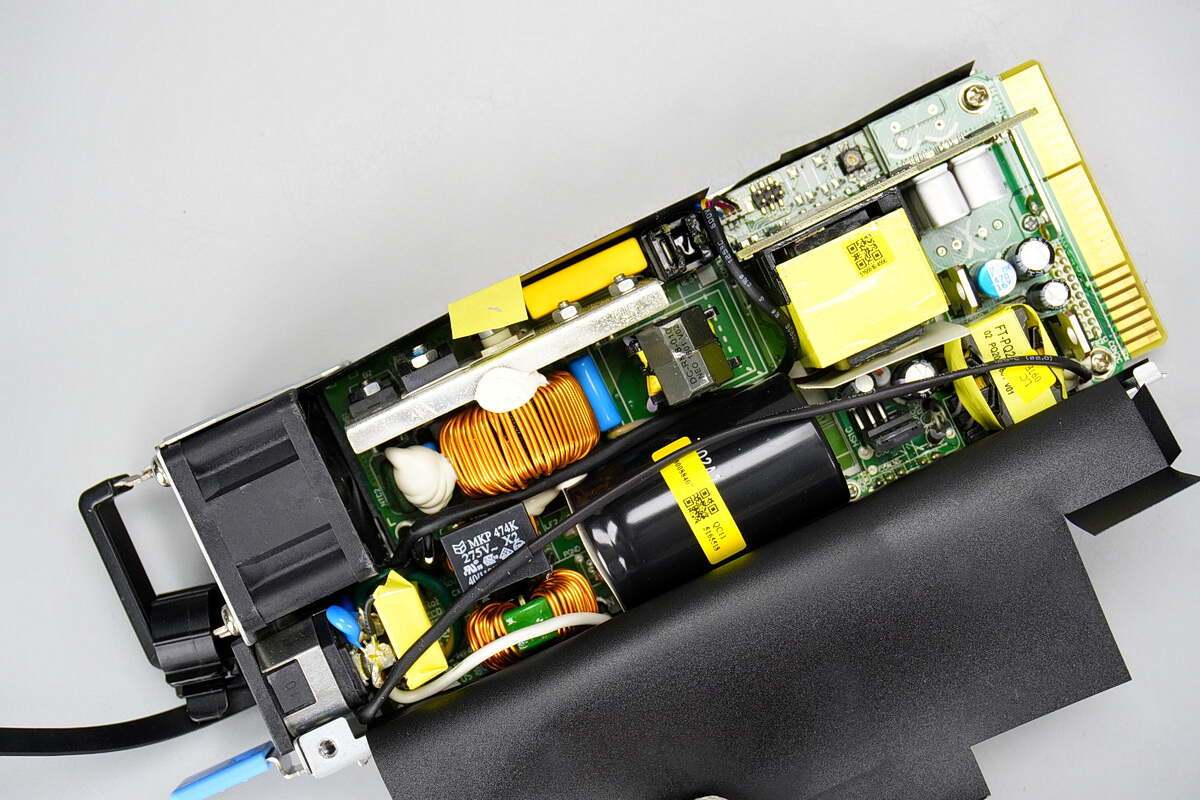

首先拧开固定螺丝，打开电源外壳，内部PCBA模块包裹麦拉片绝缘。

PCBA模块通过螺丝固定。

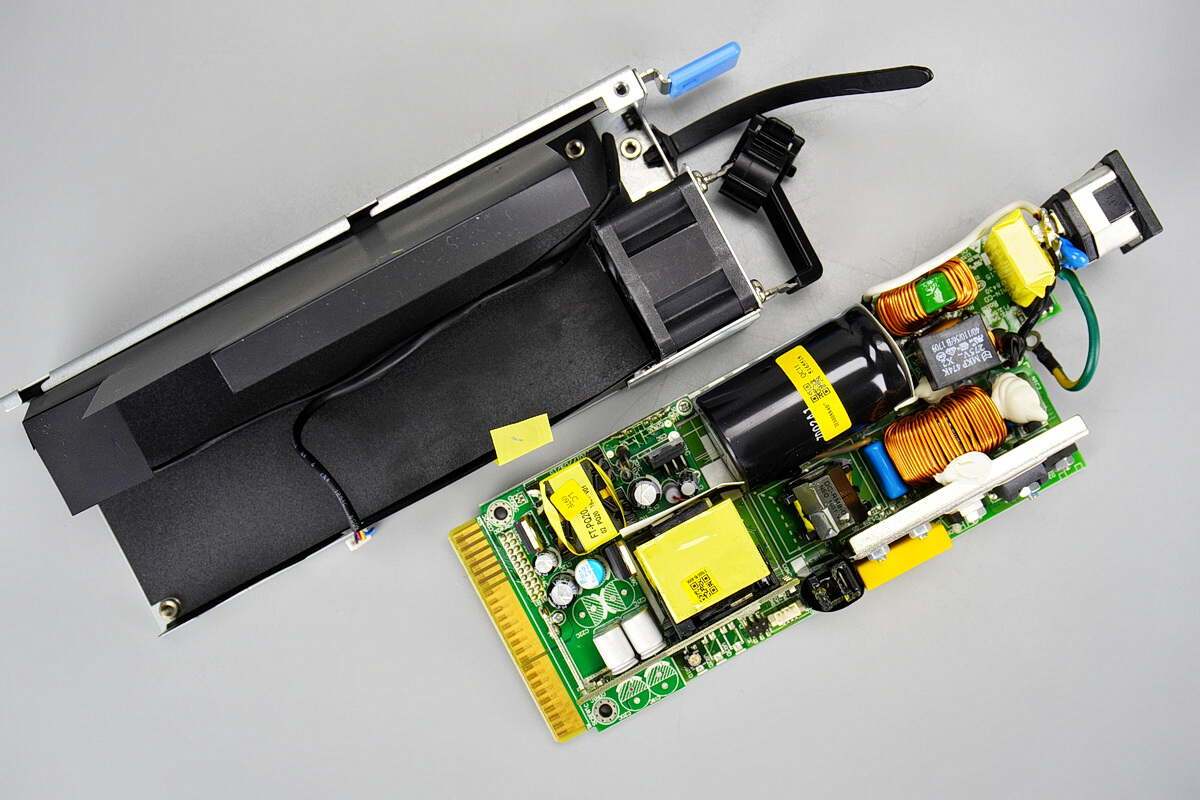

拧下固定螺丝，从壳体中取出PCBA模块。

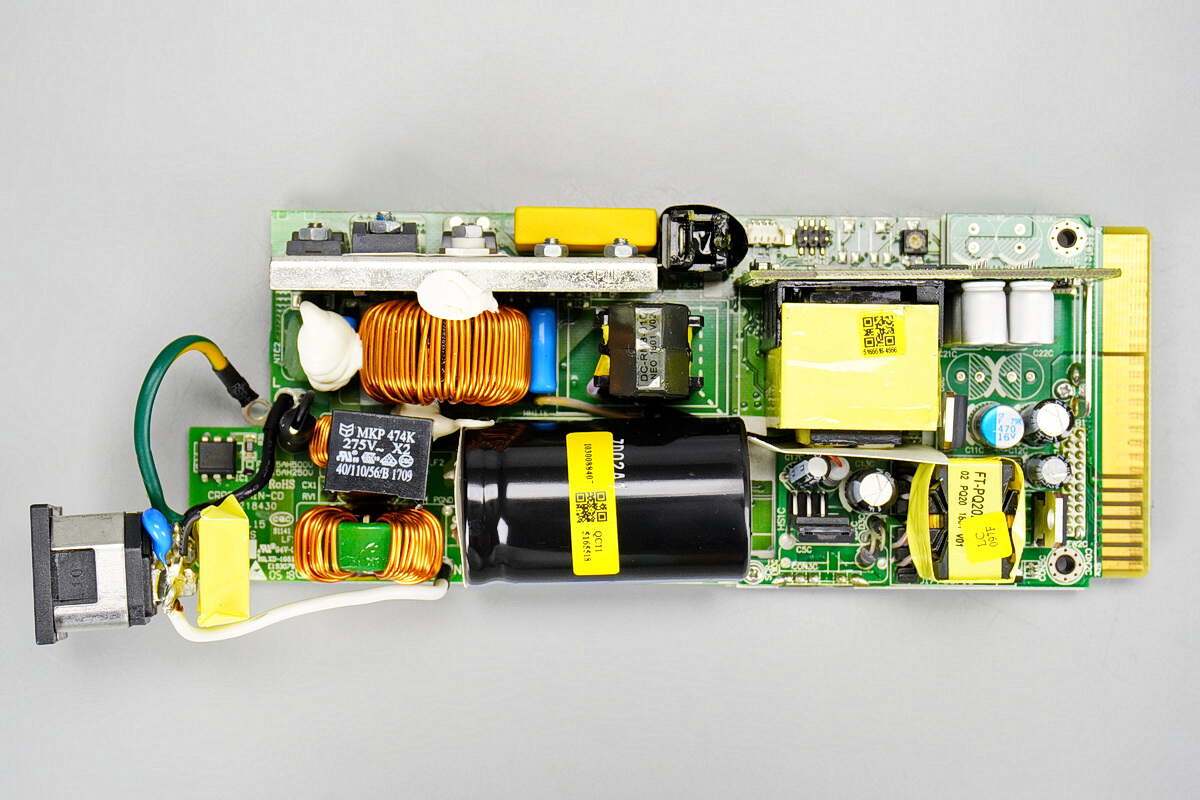

PCBA模块正面一览，左侧为交流输入端，设有保险丝，共模电感，NTC热敏电阻，上方设有散热片，为整流管，PFC开关管，PFC整流管和LLC开关管散热，散热片右侧上方设有谐振电容。散热片下方设有PFC升压电感和高压滤波电容。

右侧设有变压器，滤波电容小板，通过焊接连接。小板焊接变压器，滤波电容，下方设有待机电源和待机变压器以及输出滤波电容。

PCBA模块背面焊接PFC控制器，运放，LLC控制器，隔离驱动器和MCU以及隔离光耦。

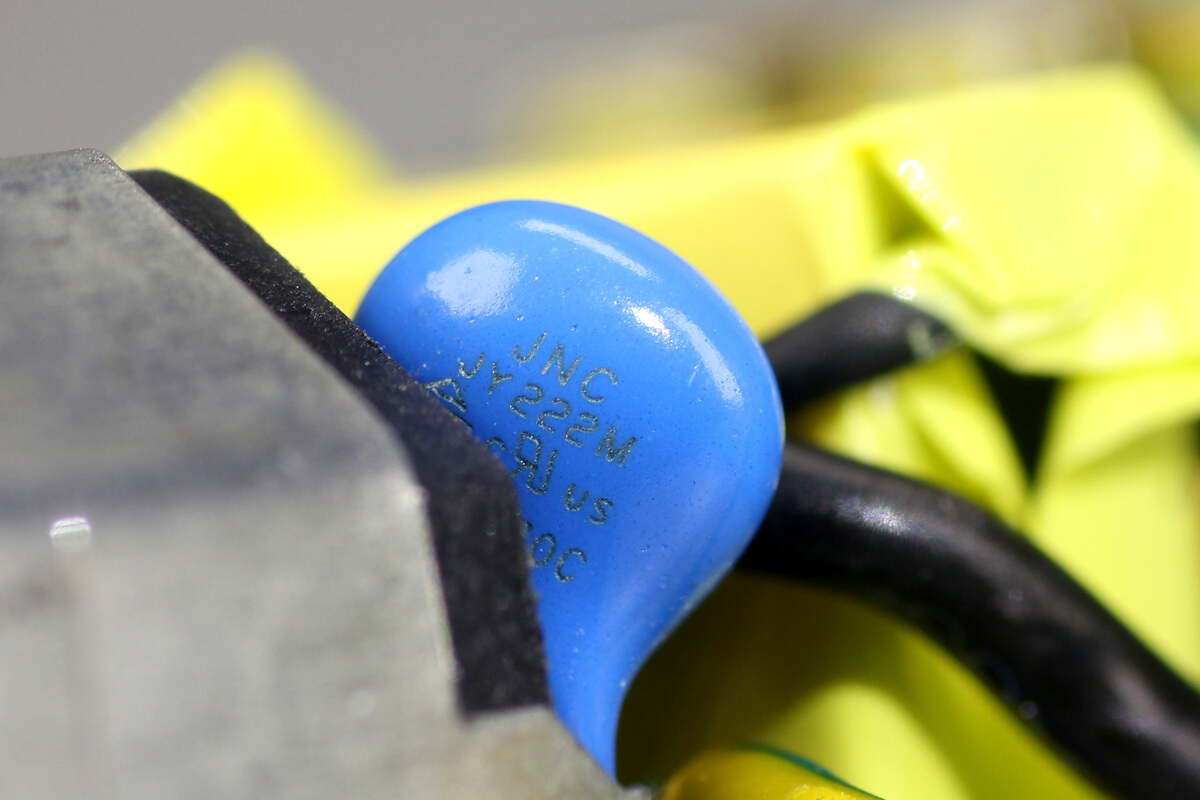

插座上焊接蓝色Y电容，来自嘉耐电子。

另一颗Y电容规格相同。

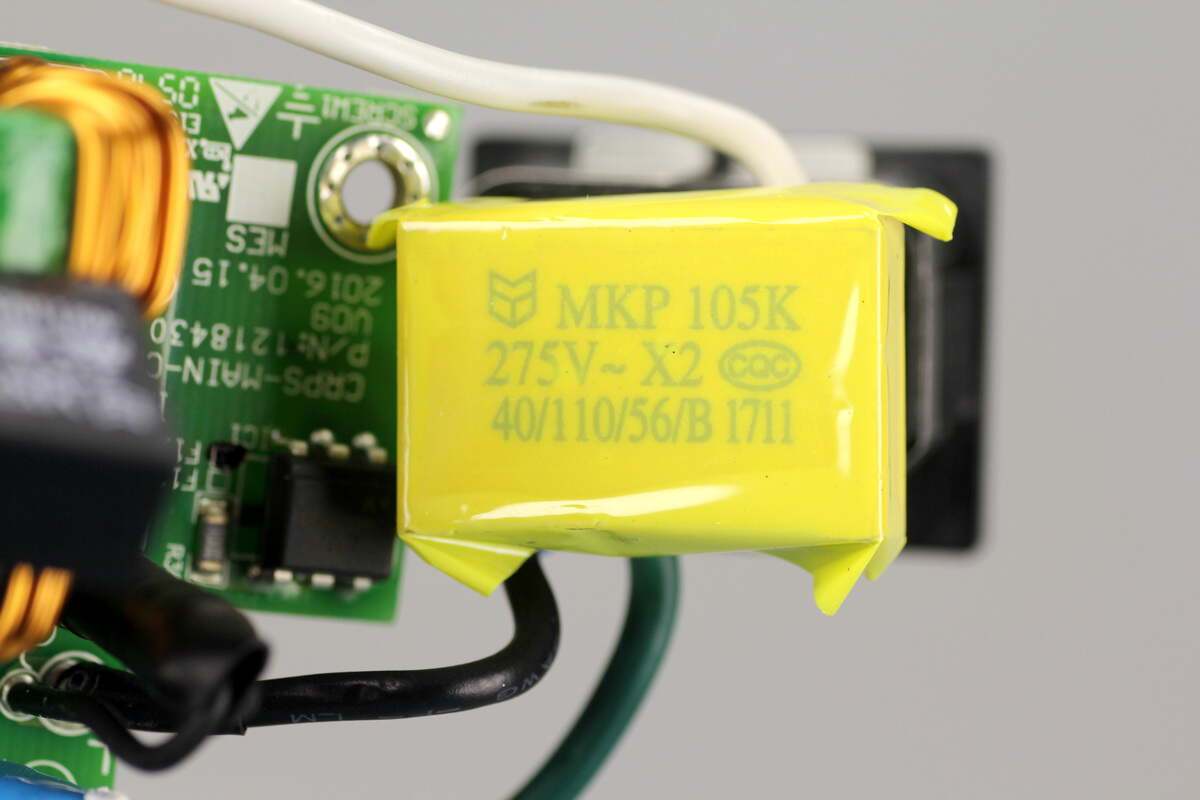

安规X2电容规格为1μF，包裹胶带绝缘。

输入端保险丝外套热缩管绝缘。

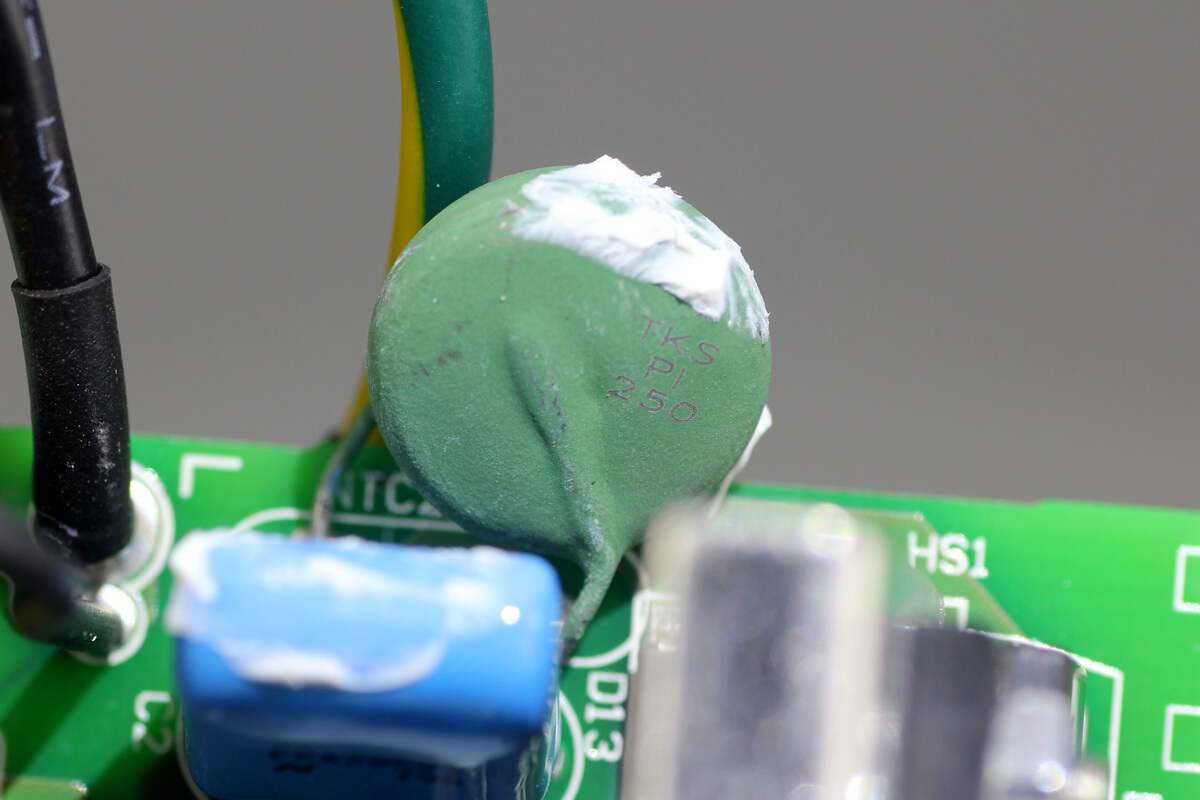

热敏电阻来自兴勤，丝印PI 250。

PCBA模块侧面焊接共模电感，高压滤波电容，待机电源芯片和待机电源变压器。

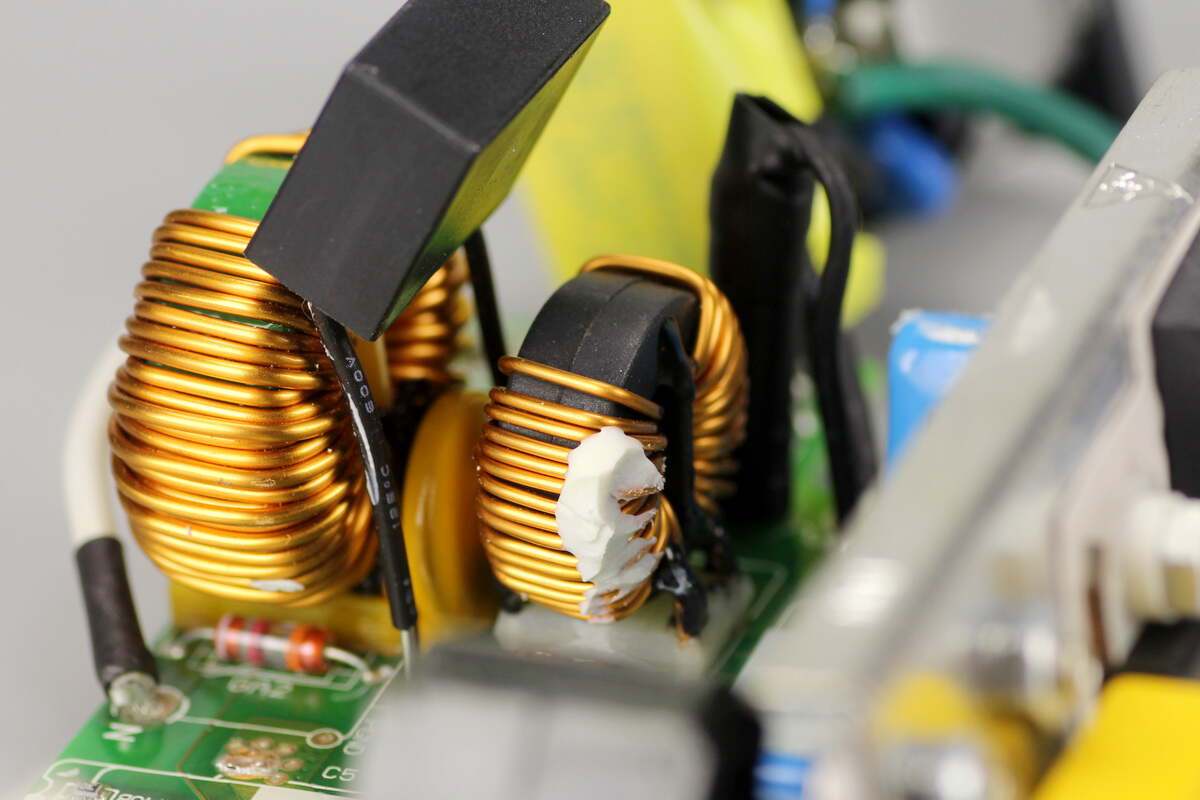

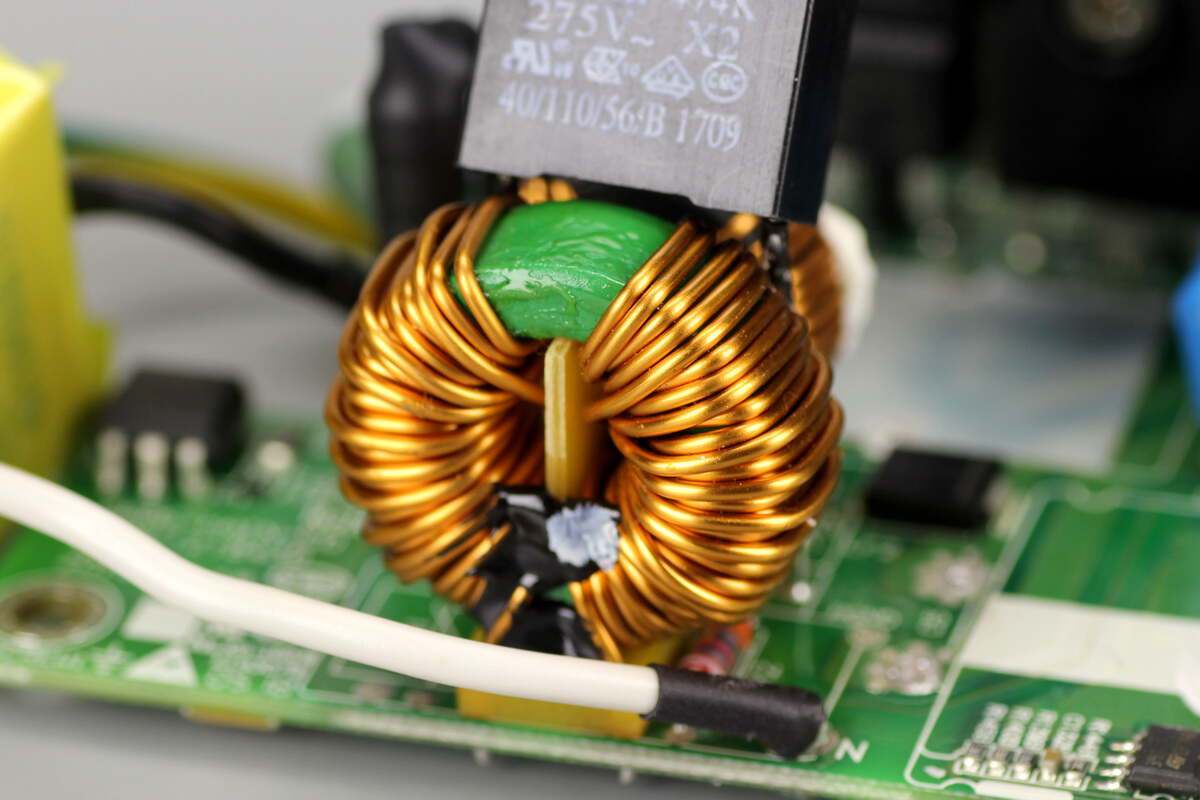

共模电感采用漆包线绕制，底部设有电木板绝缘。

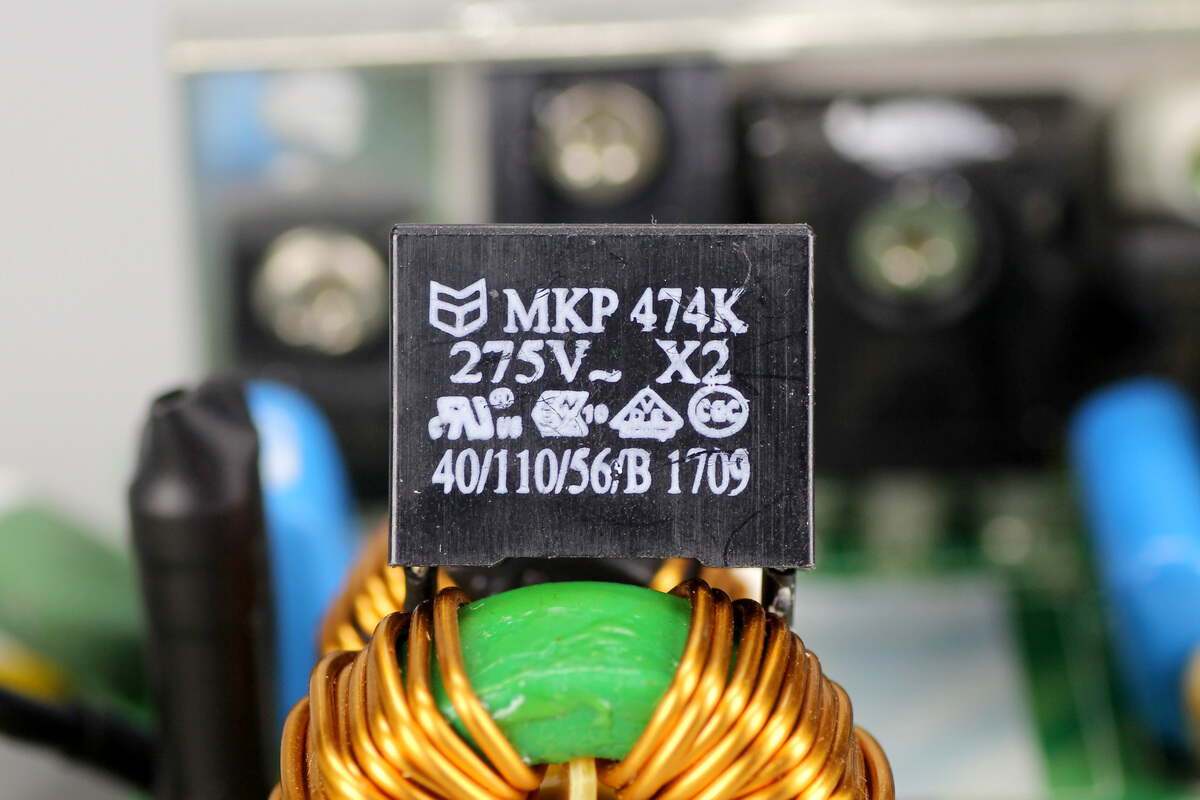

安规X2电容规格为0.47μF。

电容下方设有压敏电阻和共模电感。

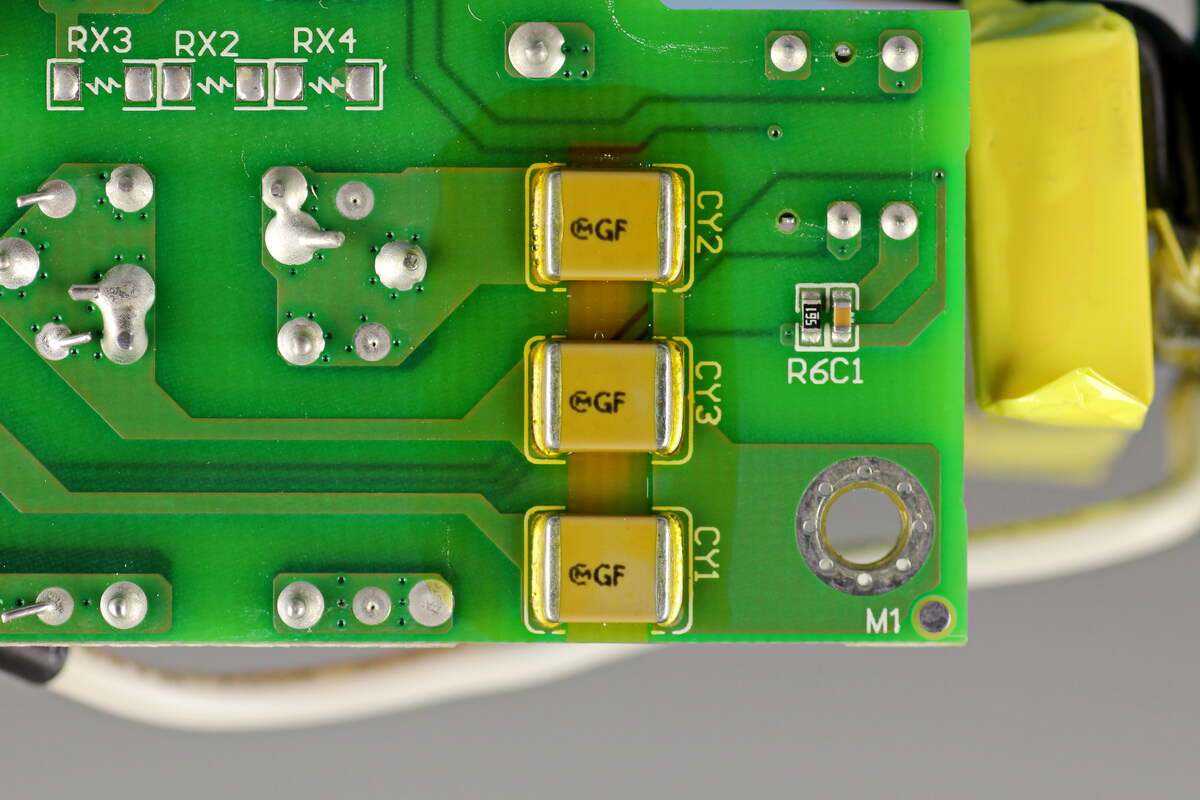

三颗贴片Y电容来自村田，涂有三防漆保护。

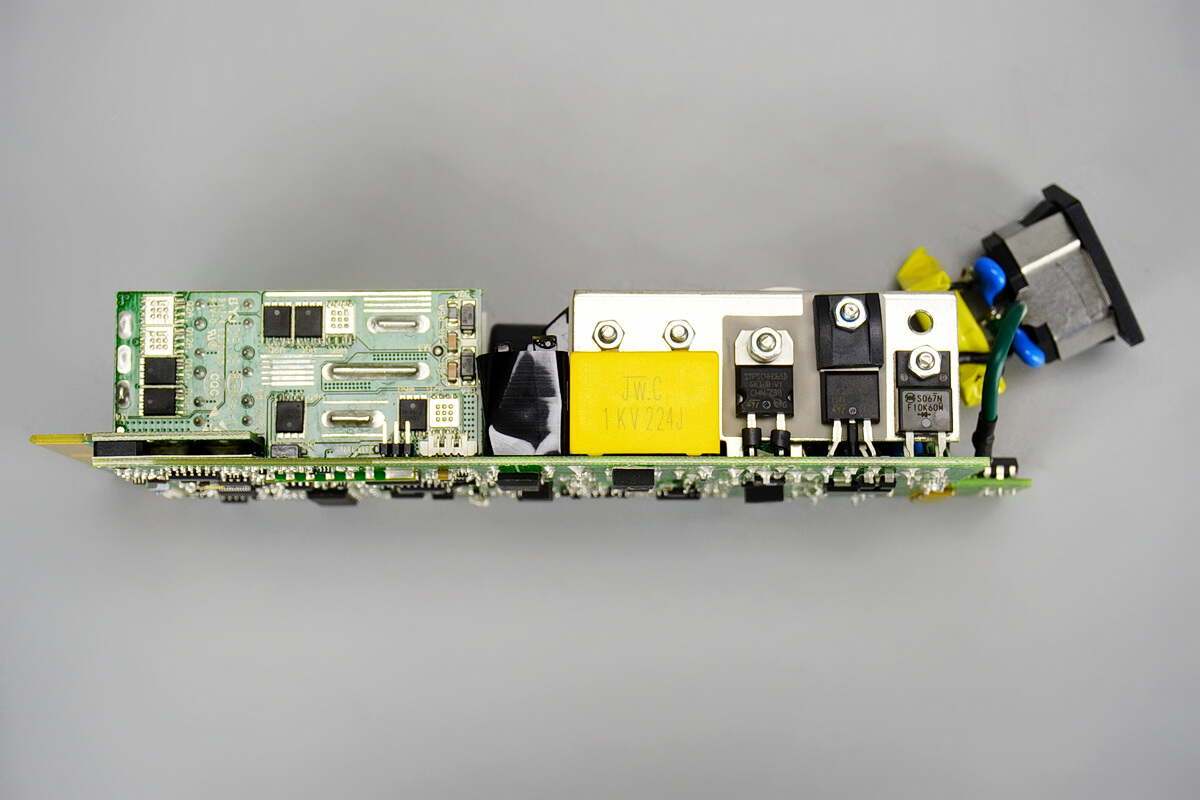

另一侧焊接整流管，PFC整流管，谐振电容，电流互感器和同步整流小板。

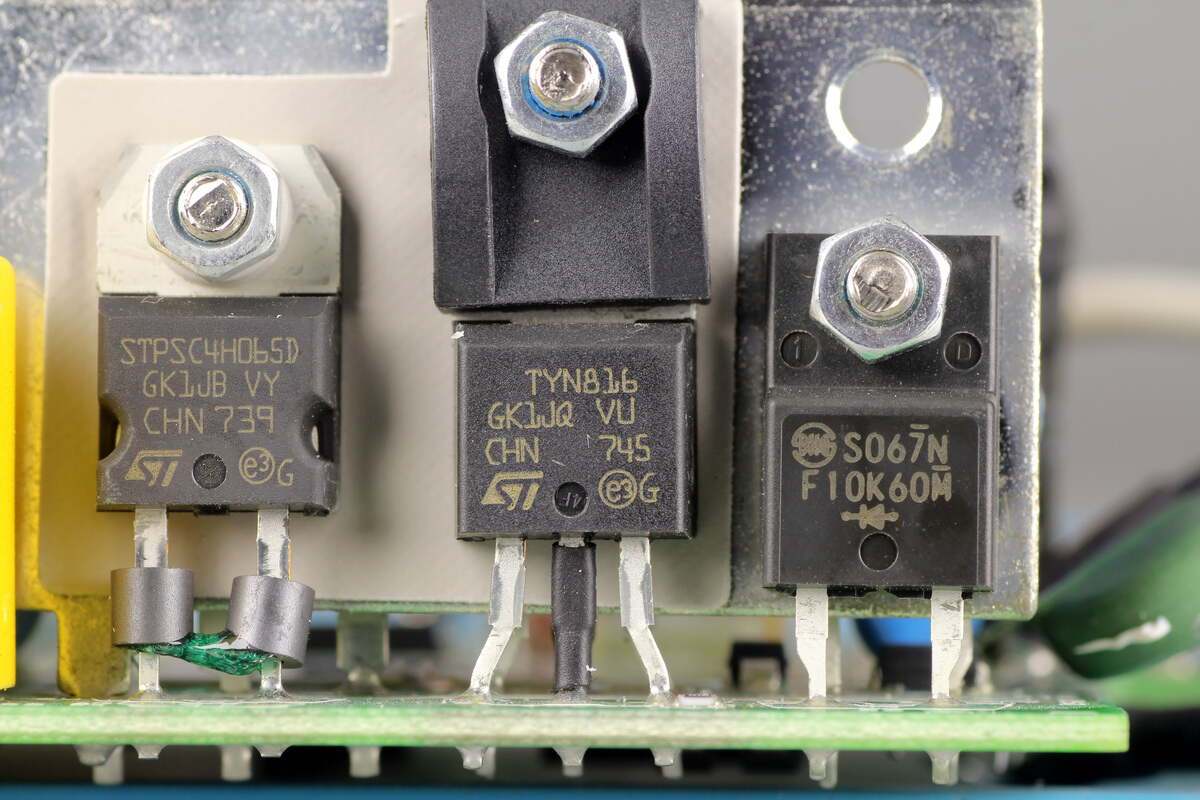

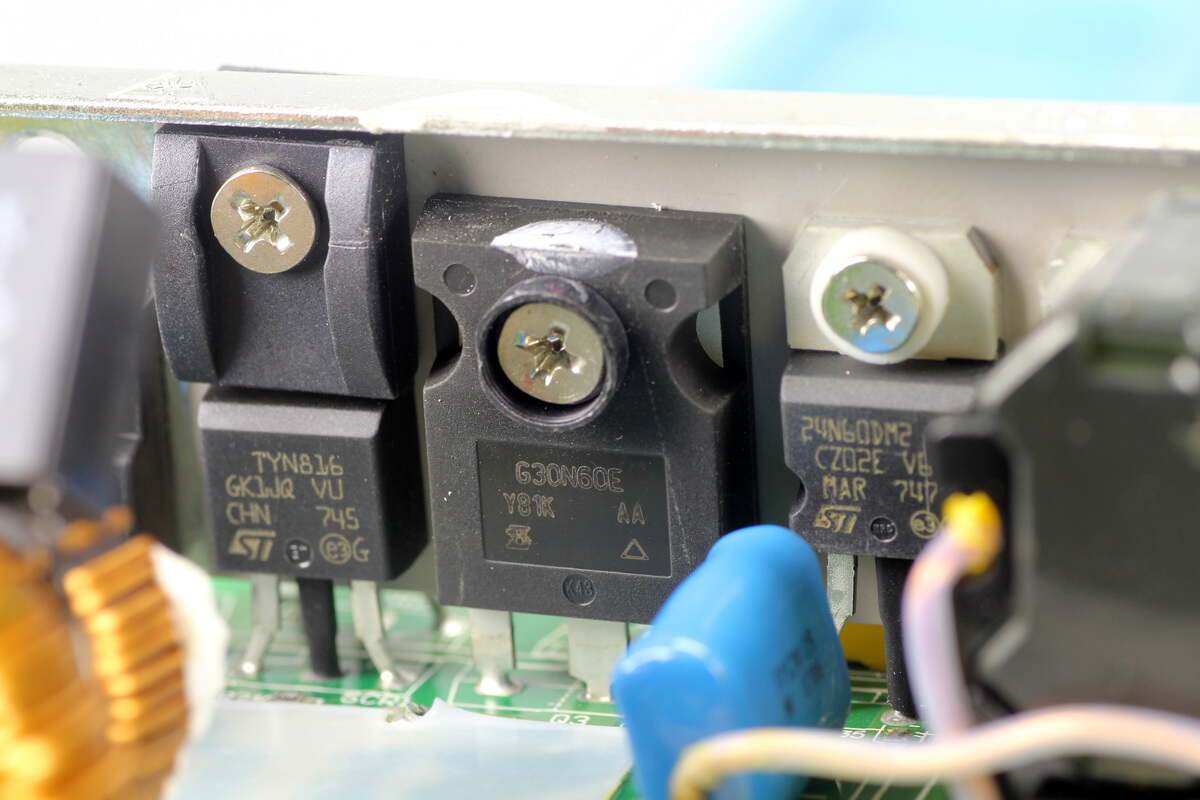

散热片上设有整流管，可控硅，PFC开关管，PFC整流管，LLC开关管。

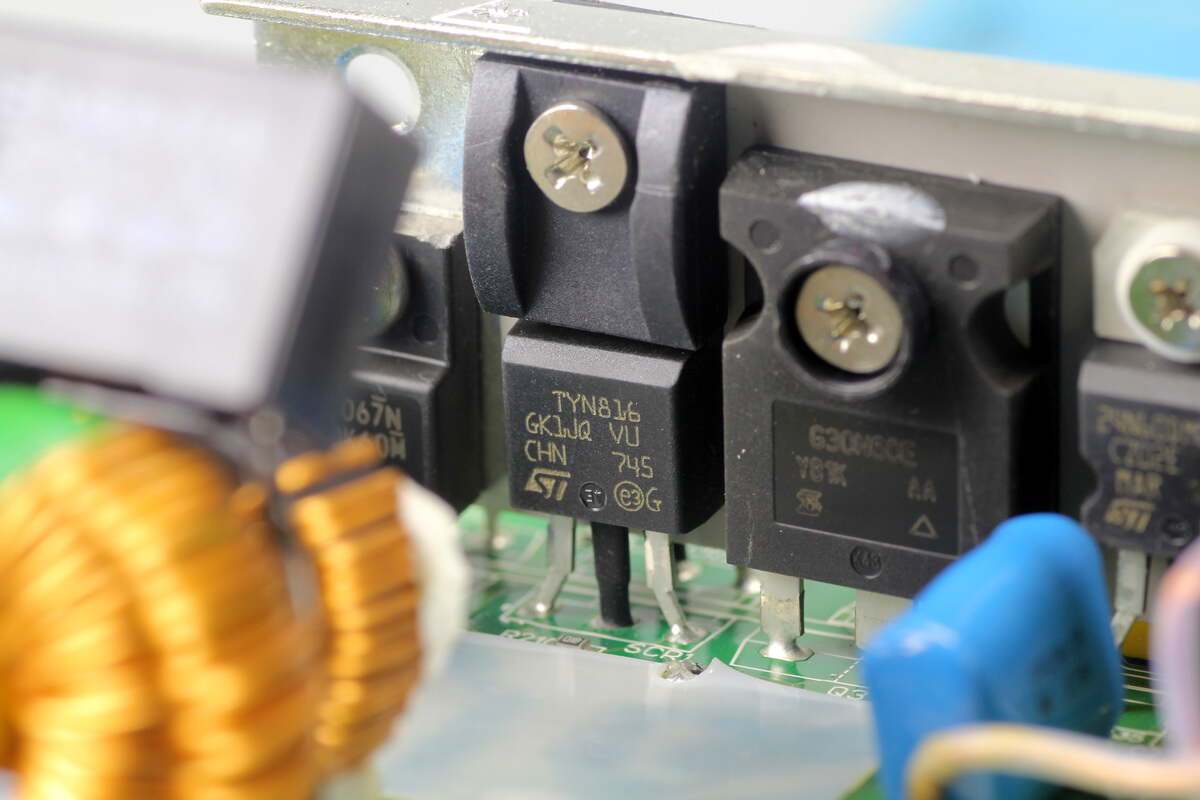

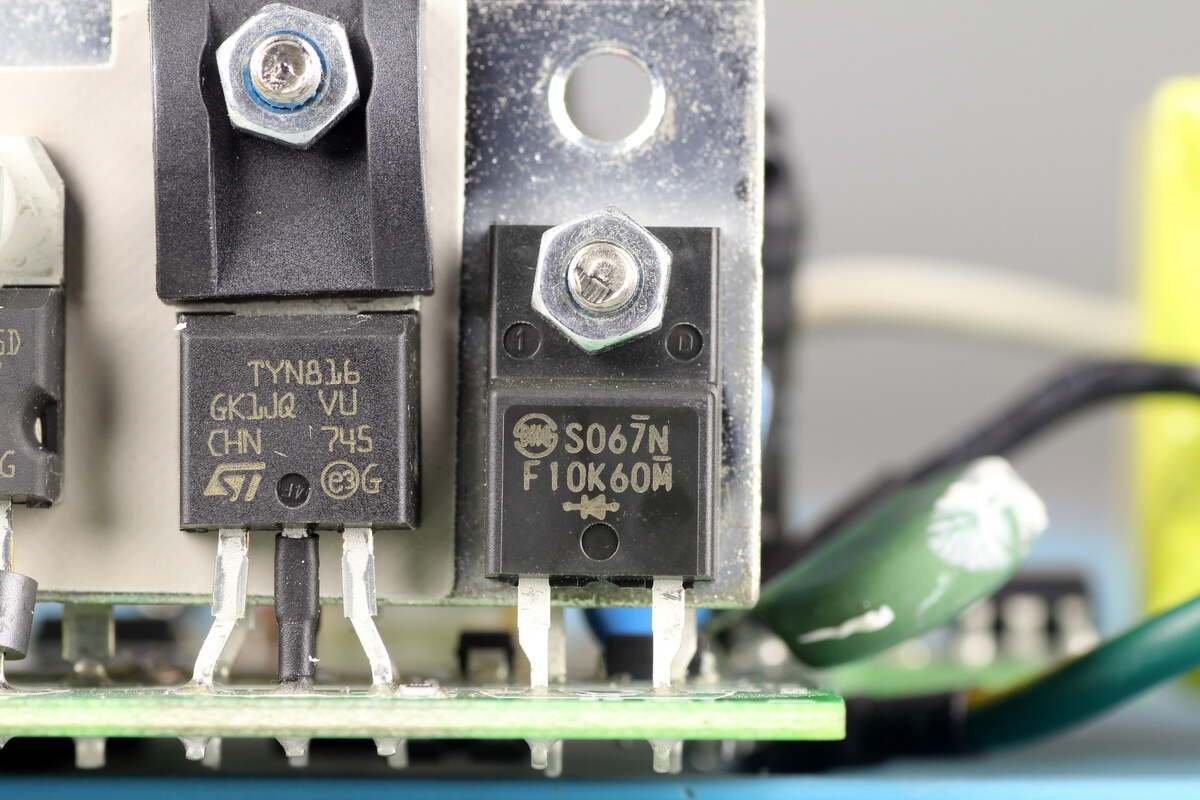

可控硅来自意法半导体，型号TYN816，规格为16A 800V，采用TO-220AB封装。

另一颗可控硅型号相同。

快恢复二极管来自新电元，型号SF10K60M，规格为600V 10A，采用FTO-220AG封装。

另一颗快恢复二极管型号相同。

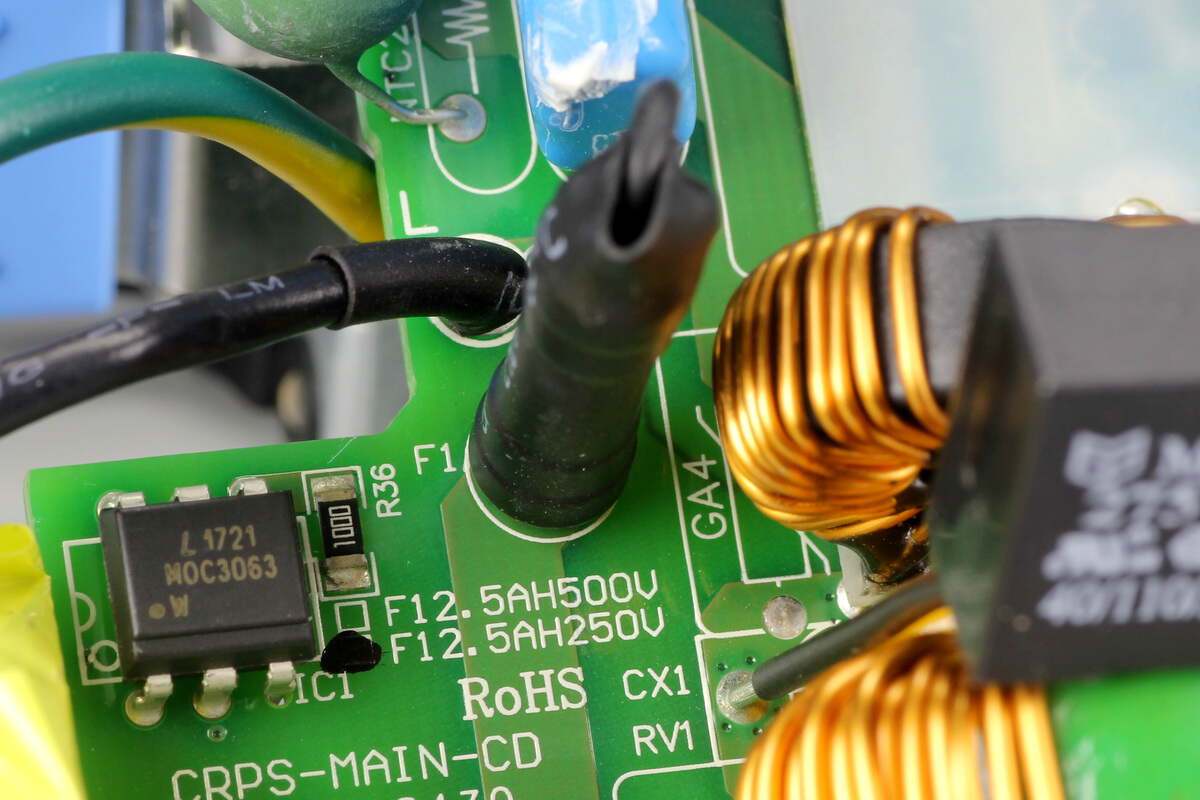

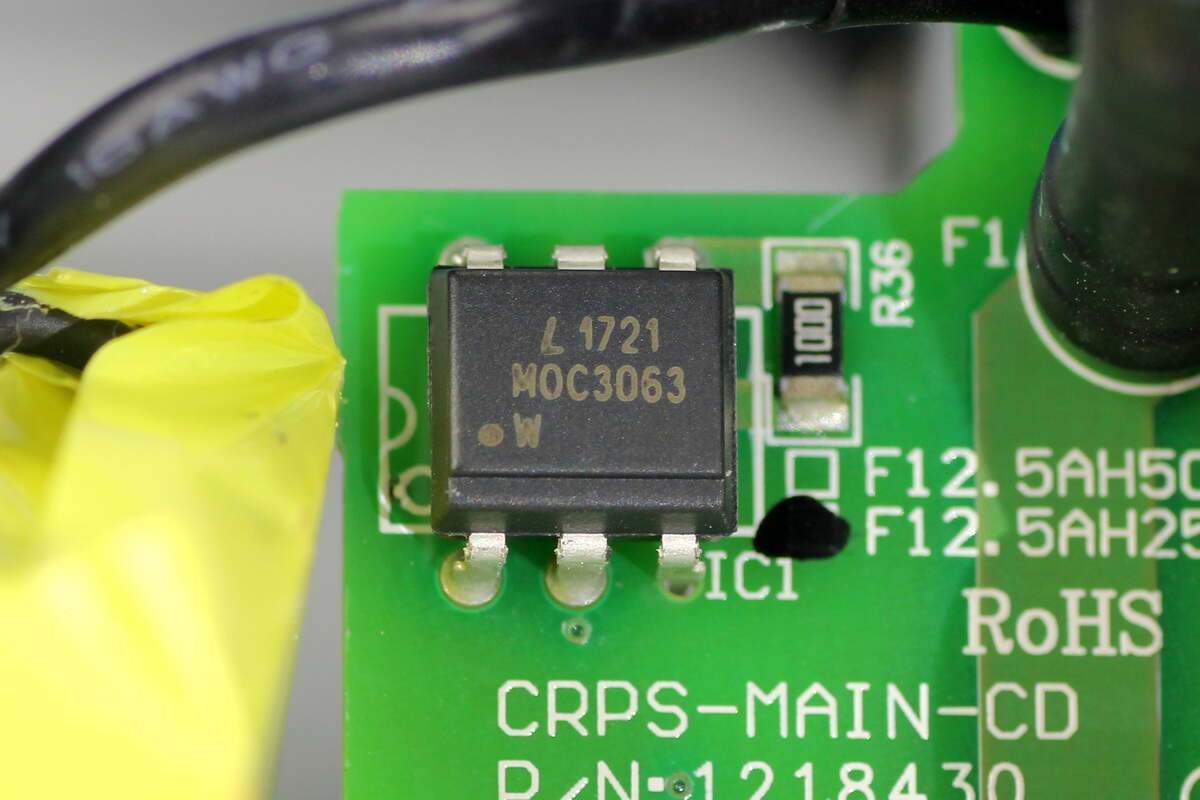

光宝MOC3063光耦用于控制可控硅导通整流。

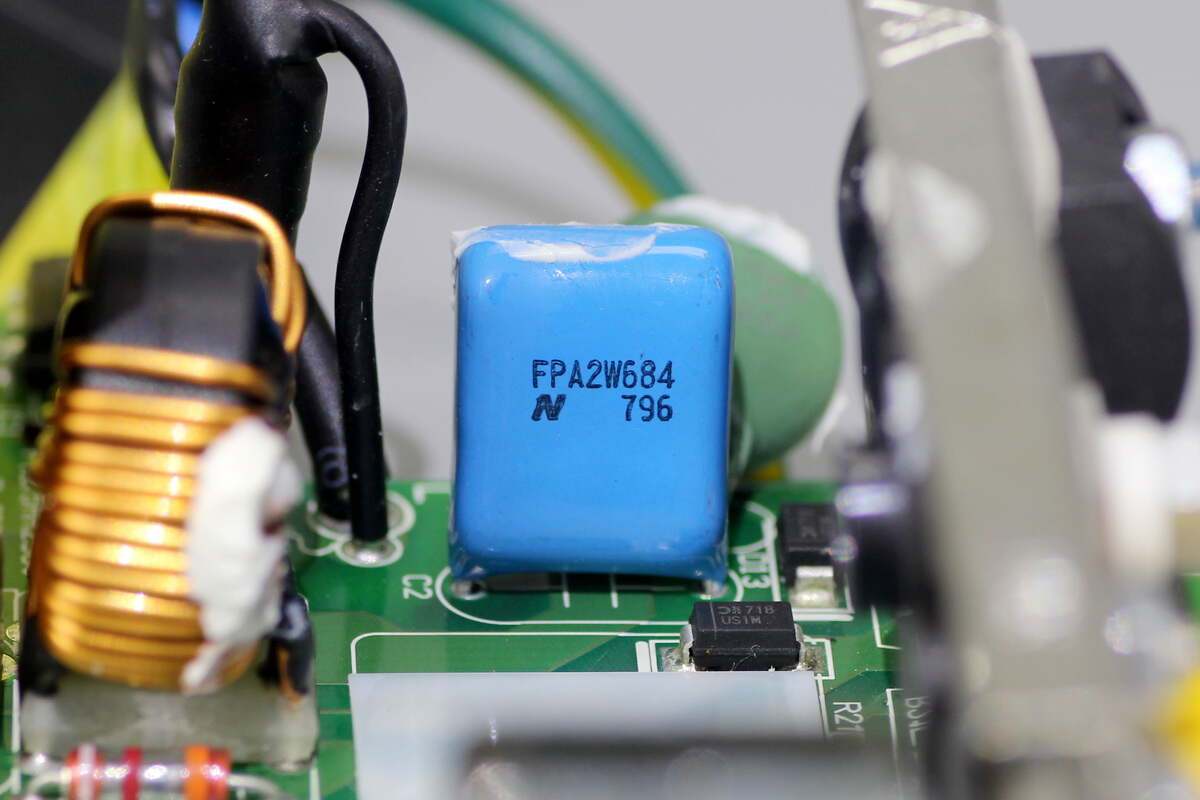

薄膜滤波电容规格为450V 0.68μF。

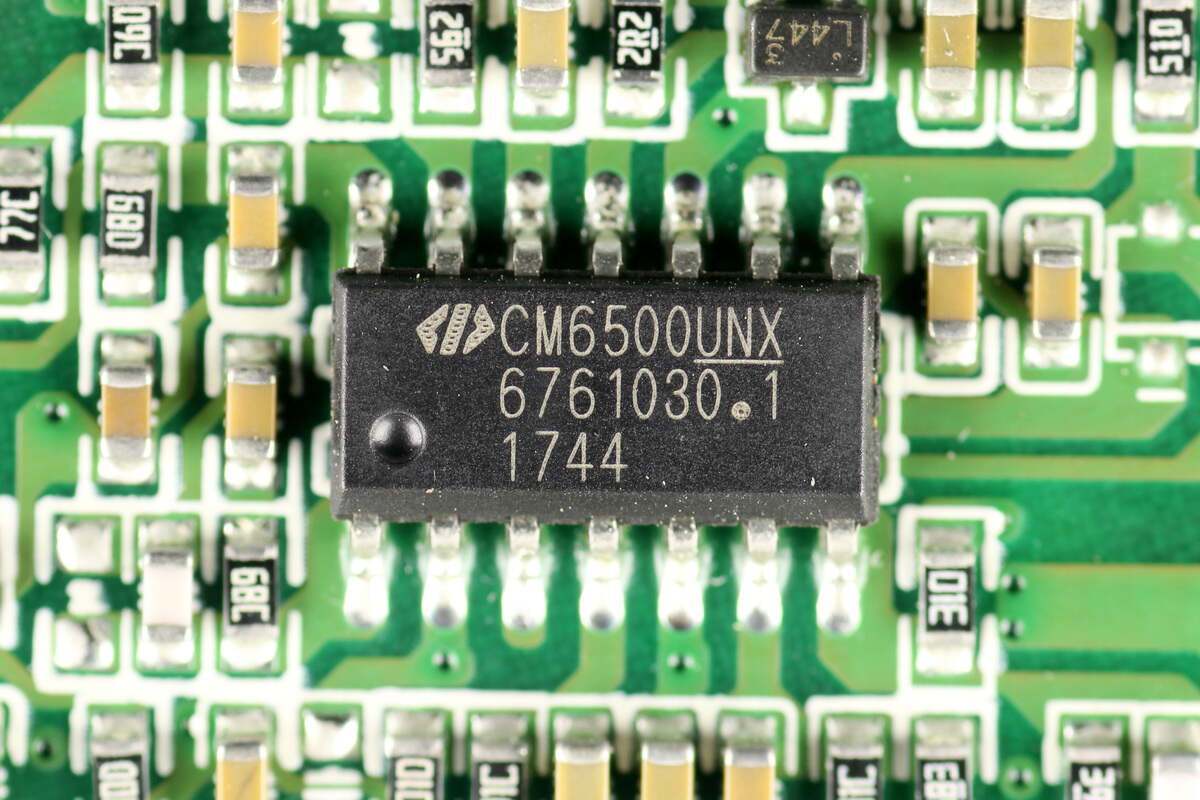

PFC控制器来自虹冠，型号CM6500，这是一颗EPA/90+ ZVS-Like PFC控制器，专为全负载和轻负载下的高效电源设计，采用SOP-14封装。

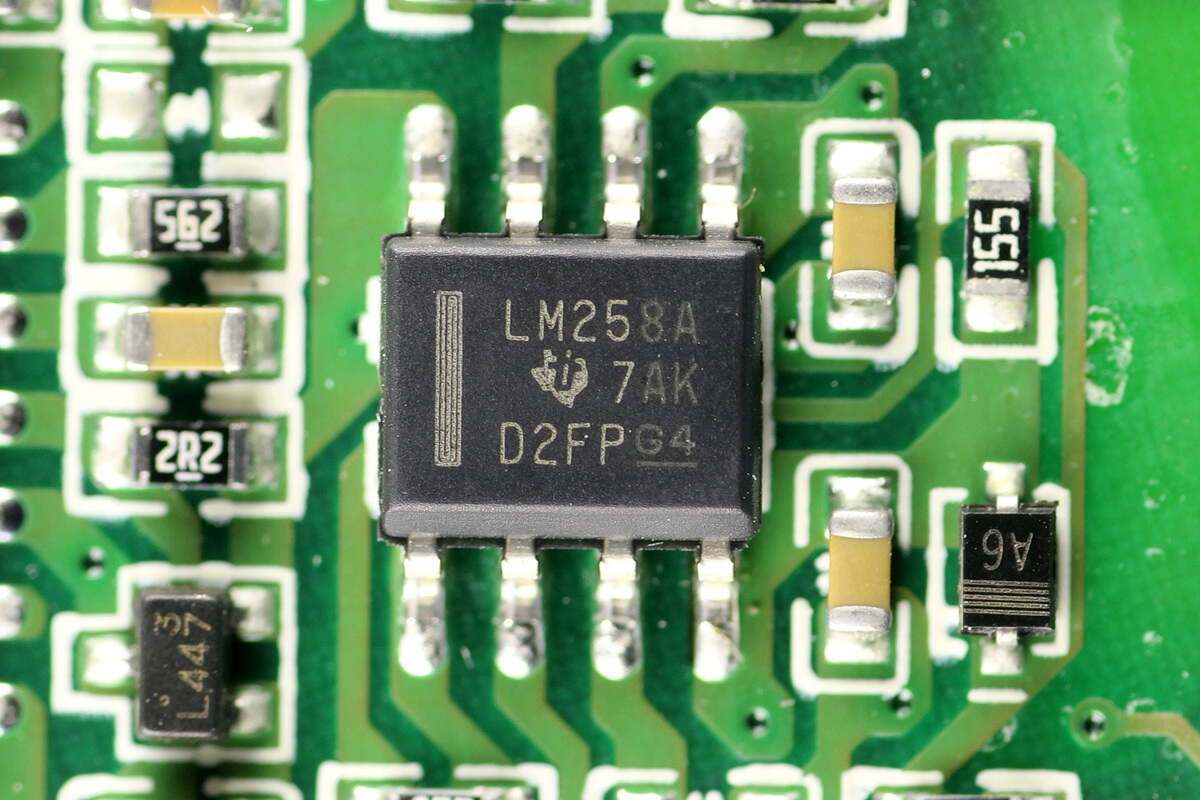

运放来自德州仪器，型号LM258A，为行业标准双路运算放大器，支持-20-85℃工作温度，采用SOIC8封装。

MCU来自微芯科技，型号PIC16F1829，内置高性能RISC CPU，内置14KB FLASH和1KB RAM，支持1.8-5.5V工作电压，采用SSOP20封装。

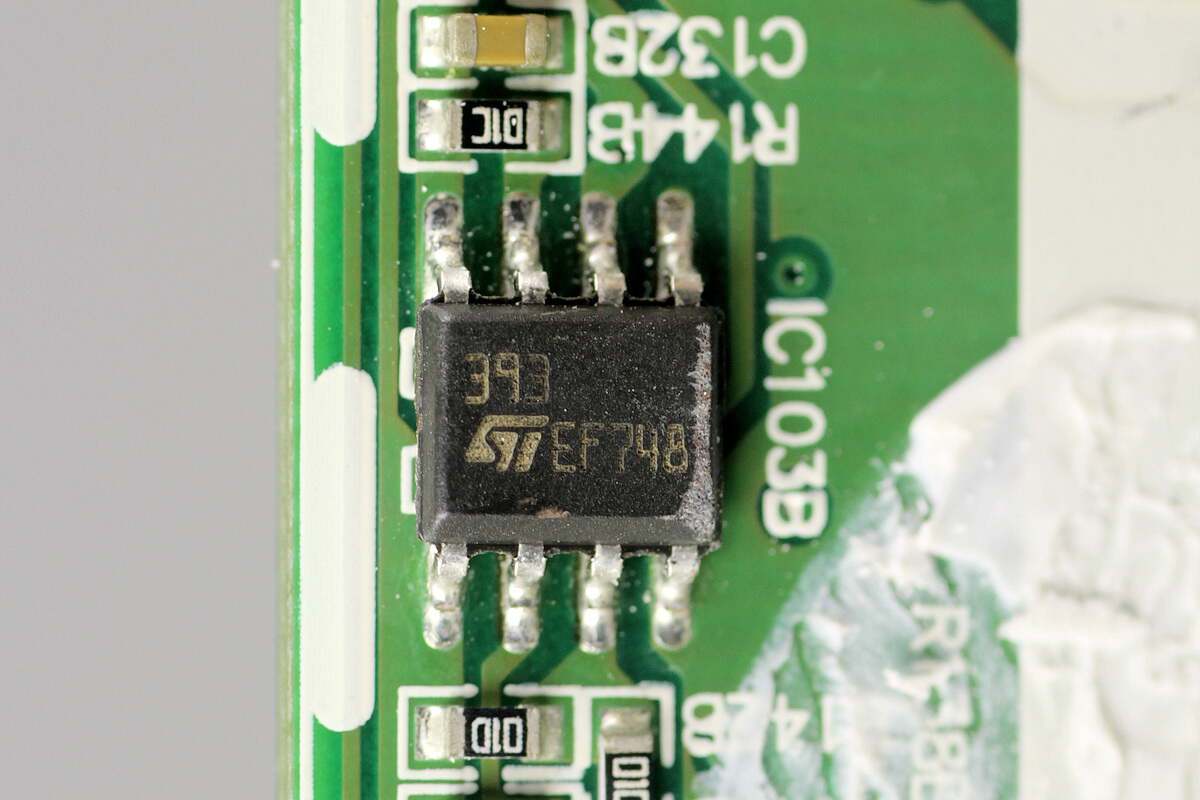

电压比较器来自意法半导体，型号LM393，为双路低功耗电压比较器，采用SO8封装。

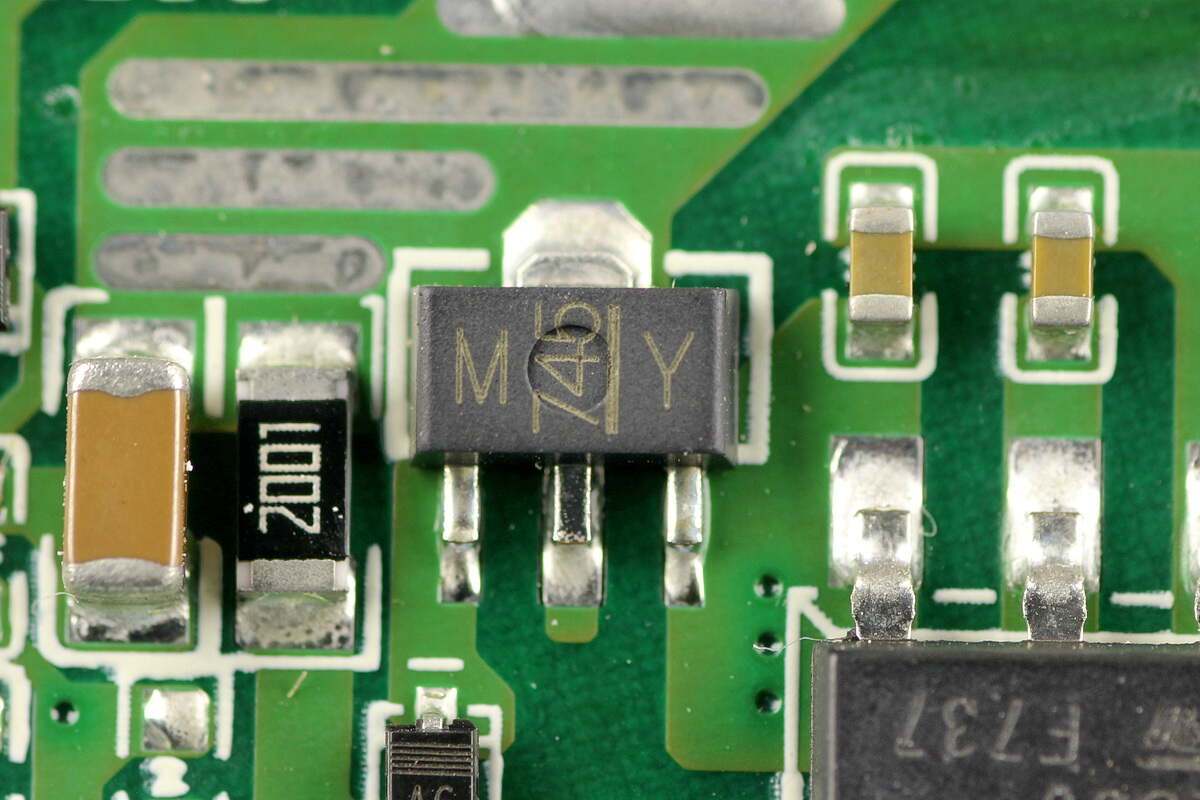

丝印MY的三极管特写。

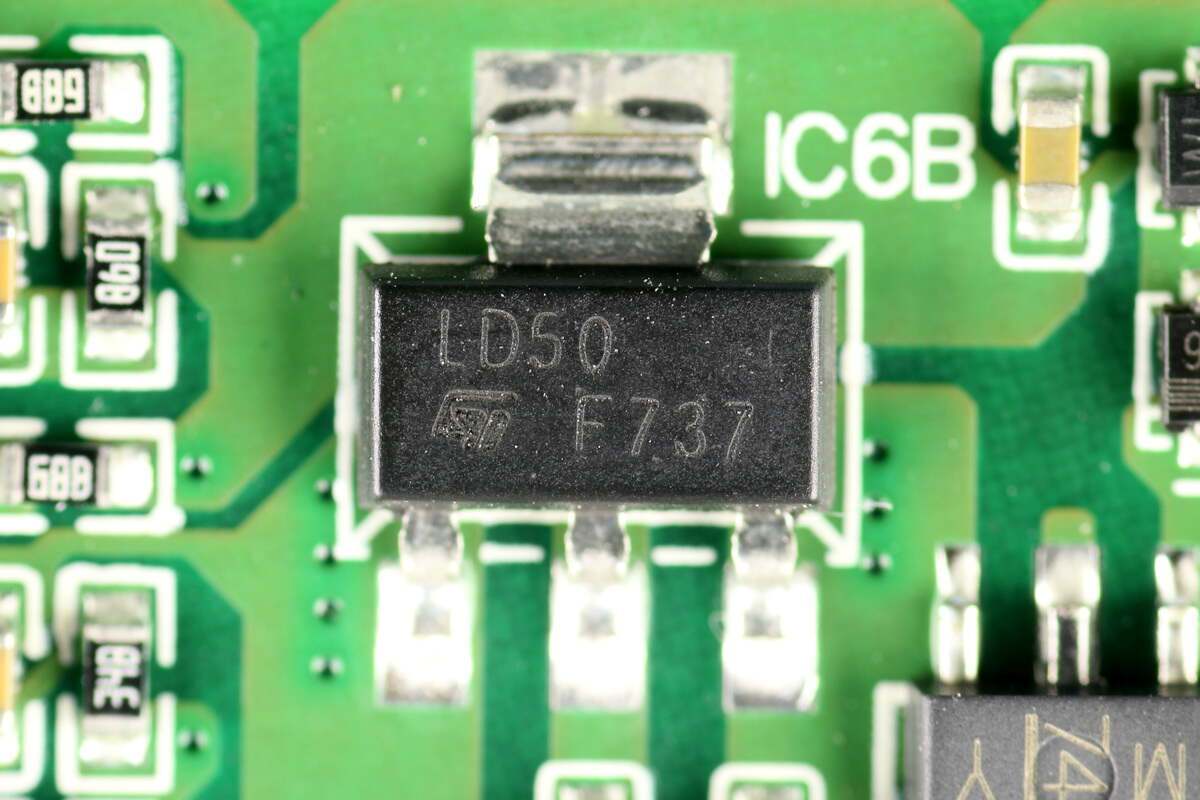

稳压芯片来自意法半导体，型号LD1117S50TR，支持15V输入电压，输出电压为5V，输出电流800mA，采用SOT223封装。

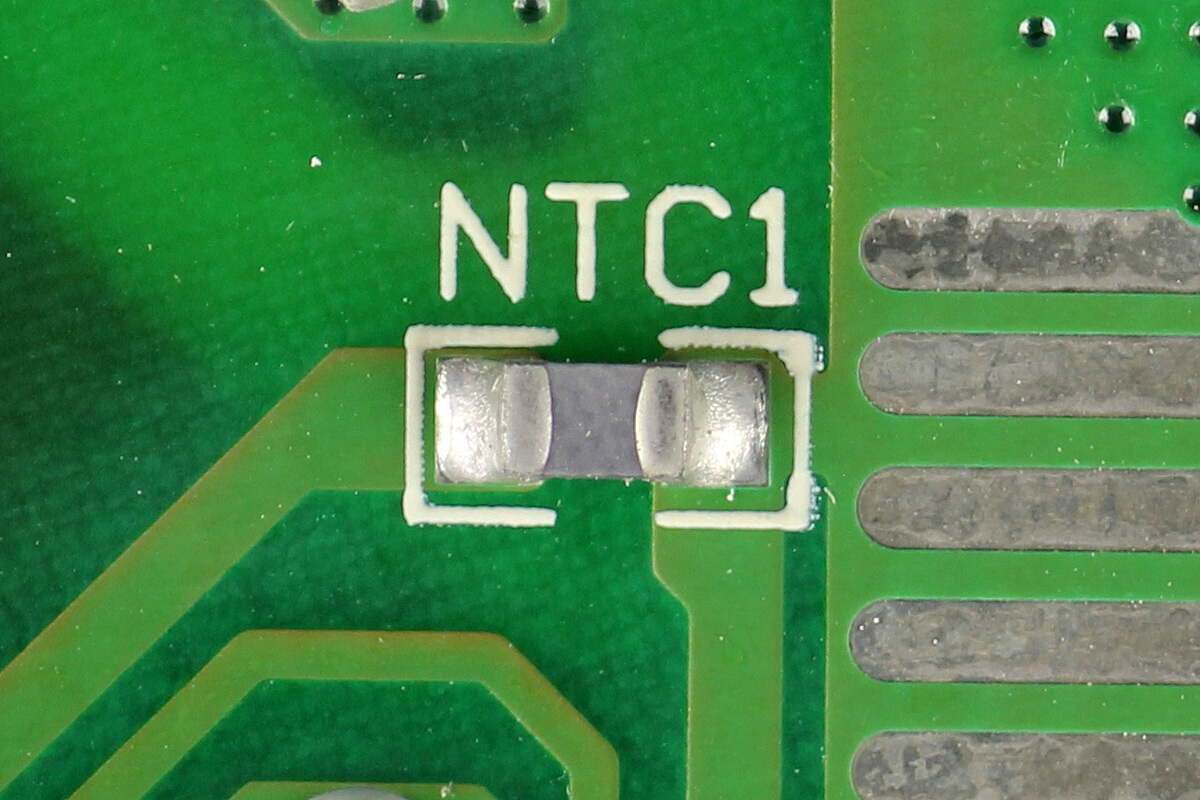

贴片NTC热敏电阻用于检测电源内部温度。

PFC开关管来自威世，型号SiHG30N60E，NMOS，耐压650V，导阻125mΩ，采用TO-247AC封装。

25mΩ取样电阻用于检测PFC开关管电流。

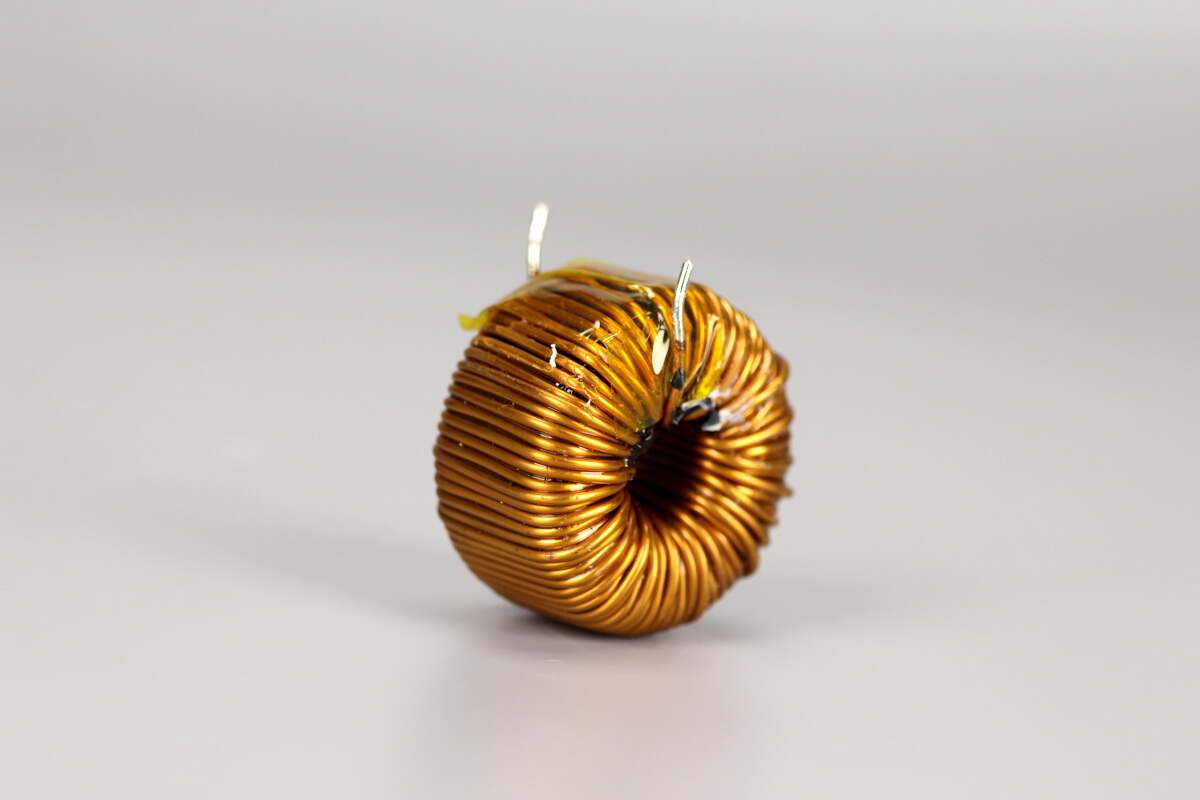

PFC升压电感采用磁环绕制。

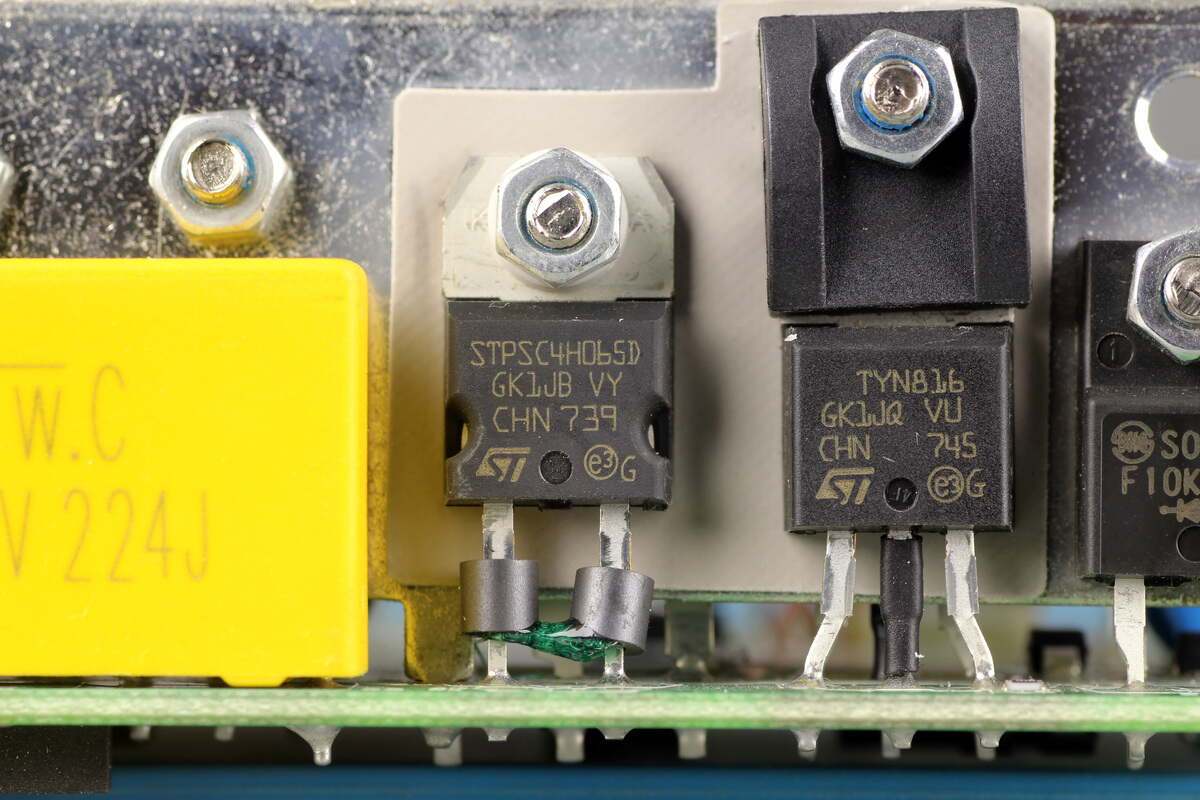

碳化硅二极管来自意法半导体，型号STPSC4H065，规格为650V 4A，为高浪涌碳化硅肖特基二极管，采用TO-220AC封装。

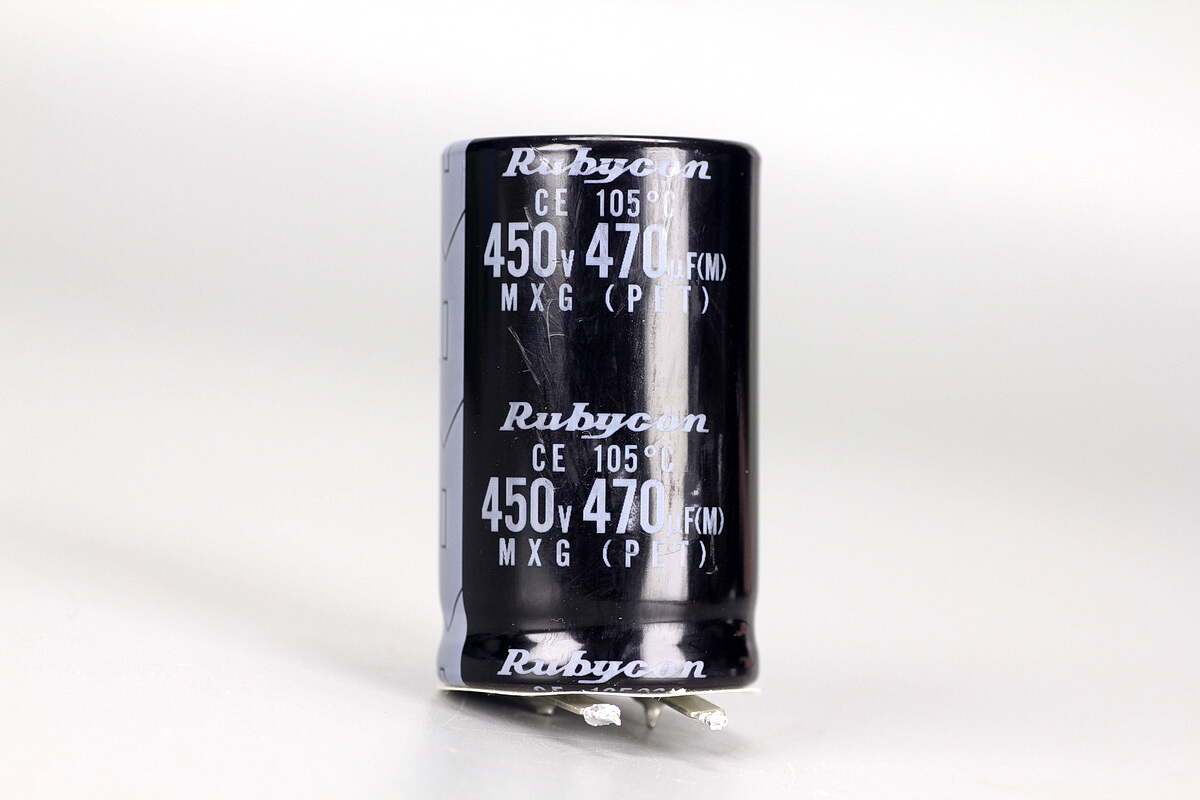

高压滤波电容来自红宝石，为MXG系列电解电容，规格为450V470μF。

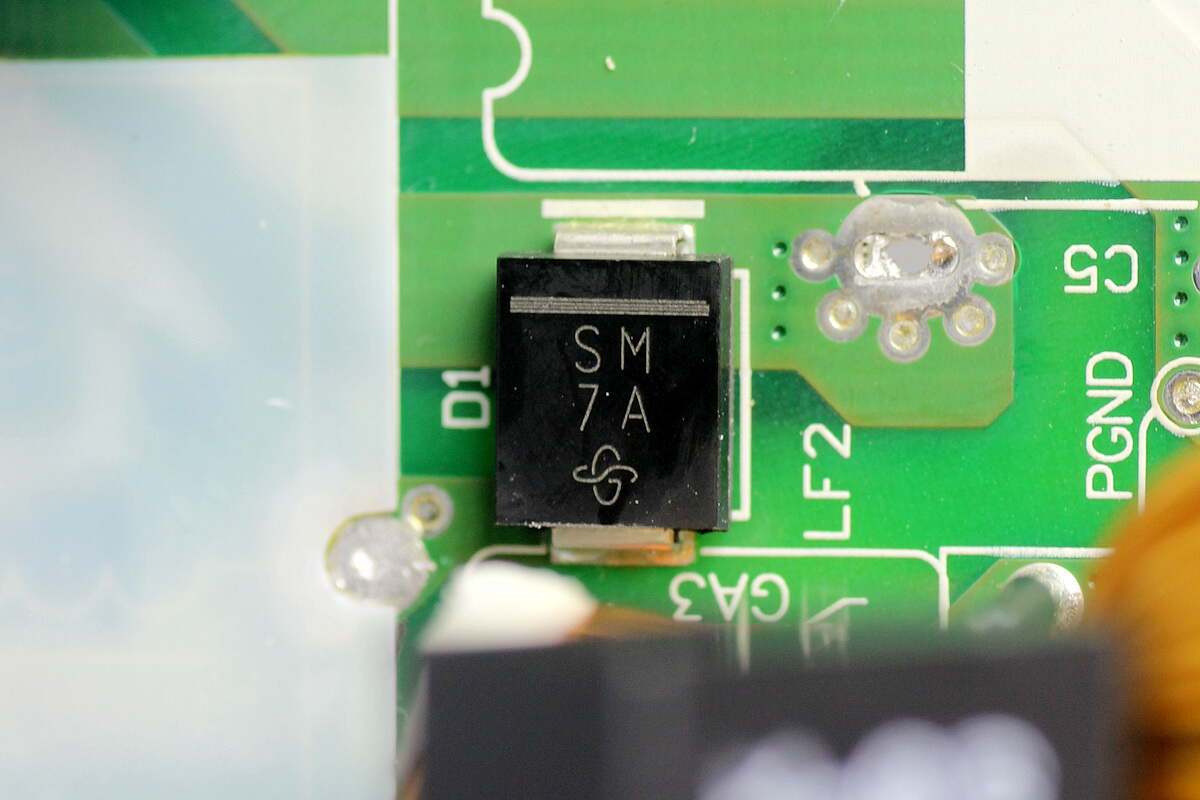

PFC旁路二极管来自威世，丝印SM，型号S3M，规格1000V 3A，采用SMC封装。

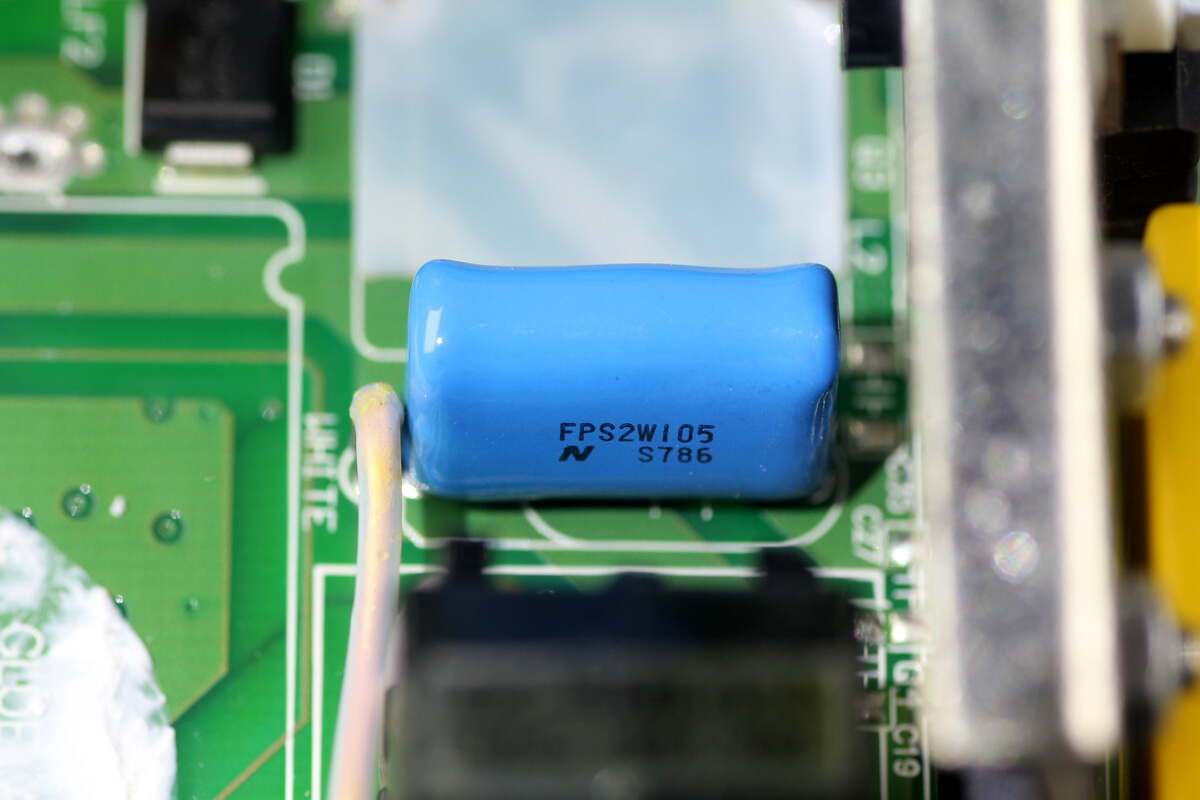

薄膜滤波电容来自日通工，规格为450V1μF。

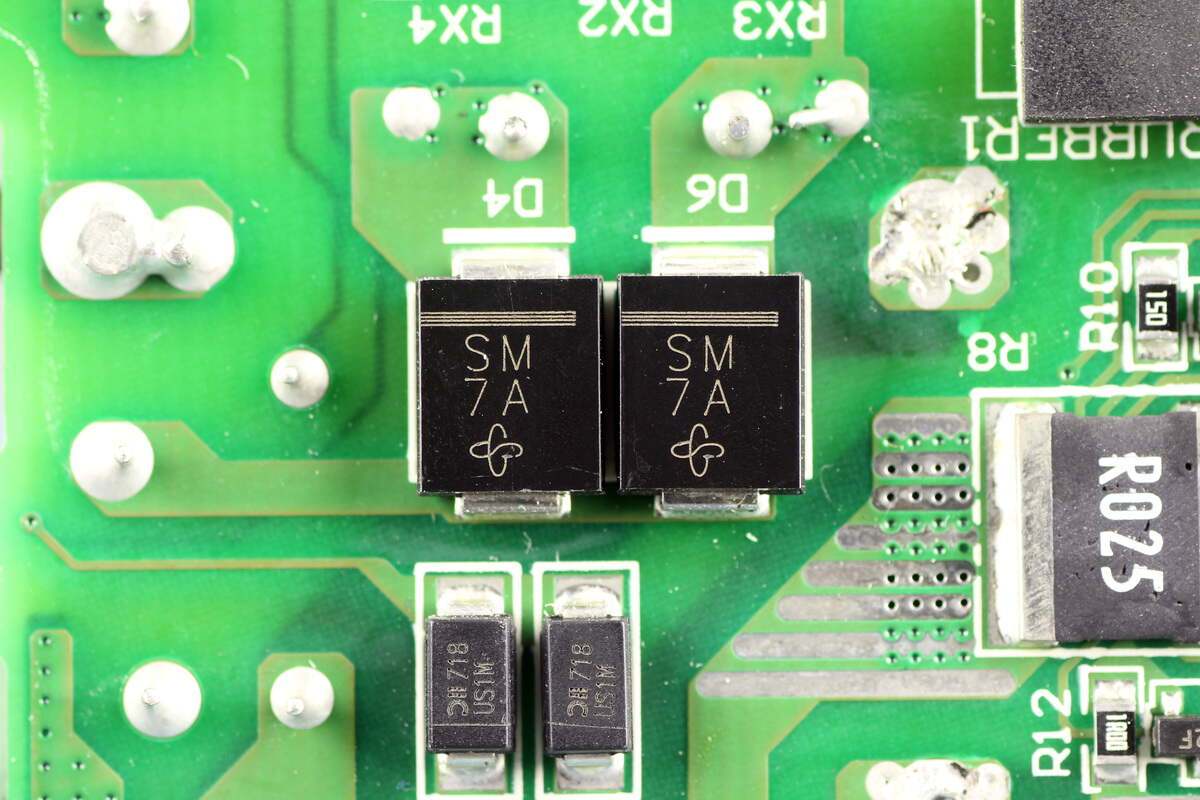

两颗威世S3M二极管特写。

LLC控制器来自虹冠，型号CM6901，是一颗次级侧的LLC+同步整流控制器，用于LLC电源转换和次级同步整流驱动，通过隔离驱动器来驱动LLC开关管，采用SOP-16封装。

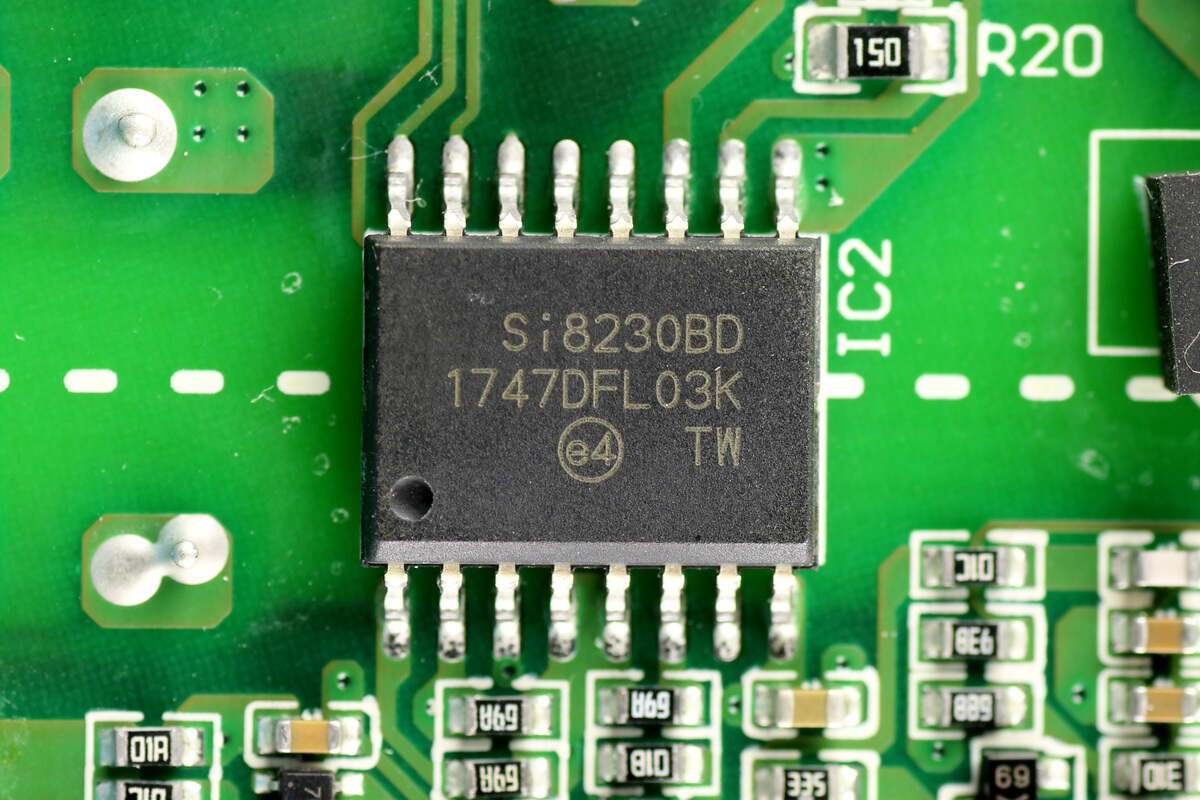

隔离驱动器来自思佳讯，型号Si8230BD，芯片内置两个完全隔离的驱动器，具备5kVrms隔离能力，具备0.5A驱动能力，采用SOIC-16WB封装。

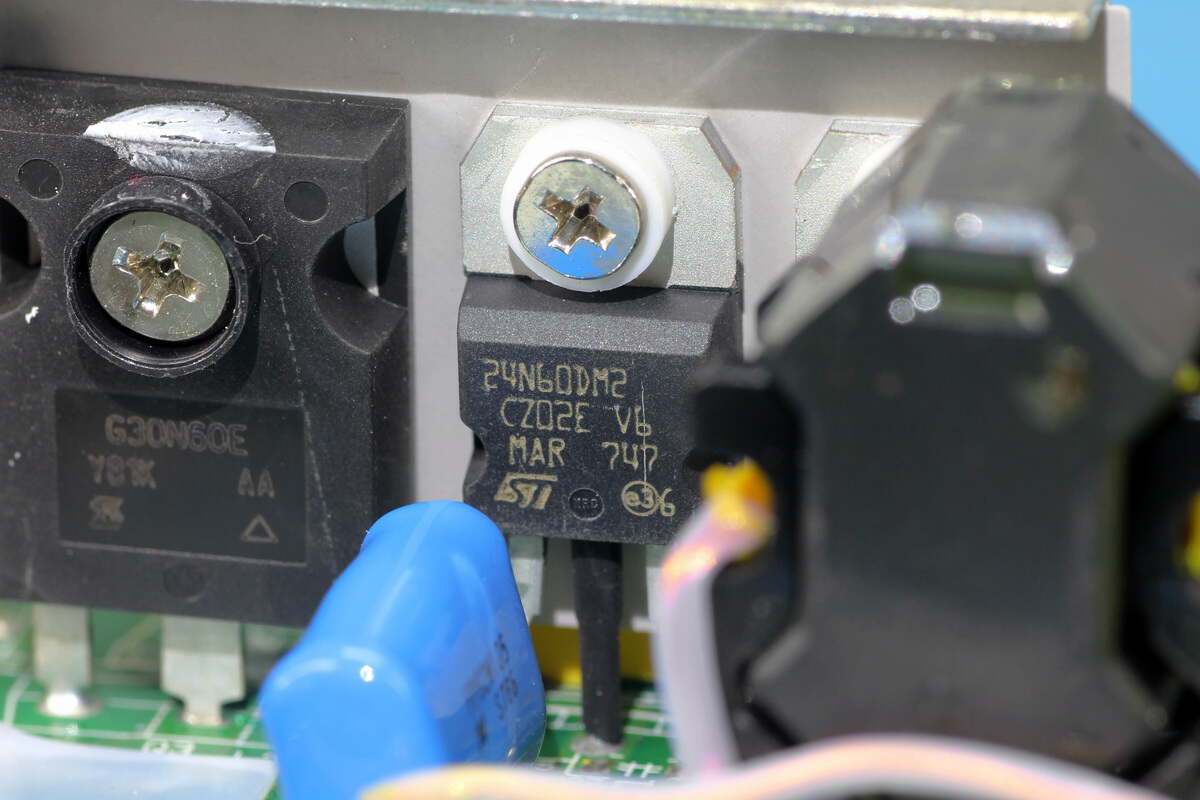

LLC开关管来自意法半导体，型号STP24N60DM2，NMOS，耐压600V，导阻175mΩ，采用TO-220封装。

另一颗LLC开关管型号相同。

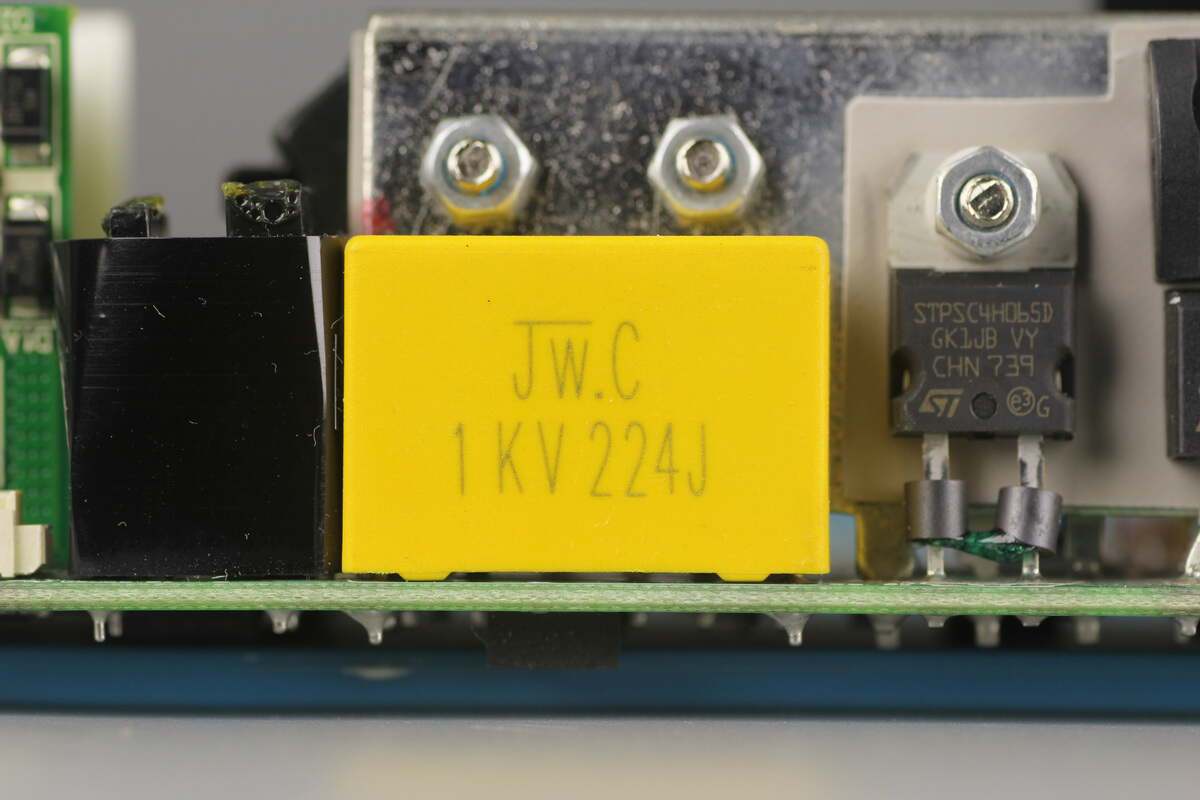

谐振电容规格为1KV0.22μF。

谐振电感采用利兹线绕制。

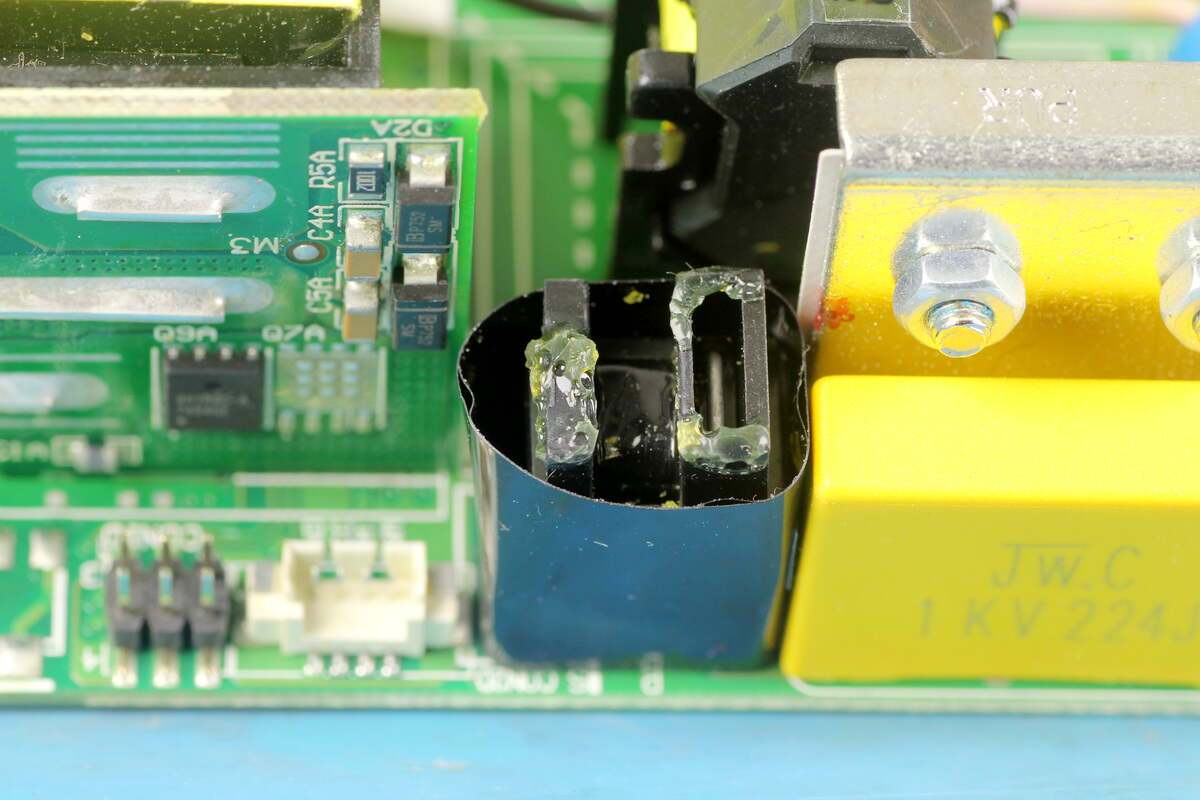

电流互感器缠绕胶带绝缘。

变压器焊接在垂直小板上。

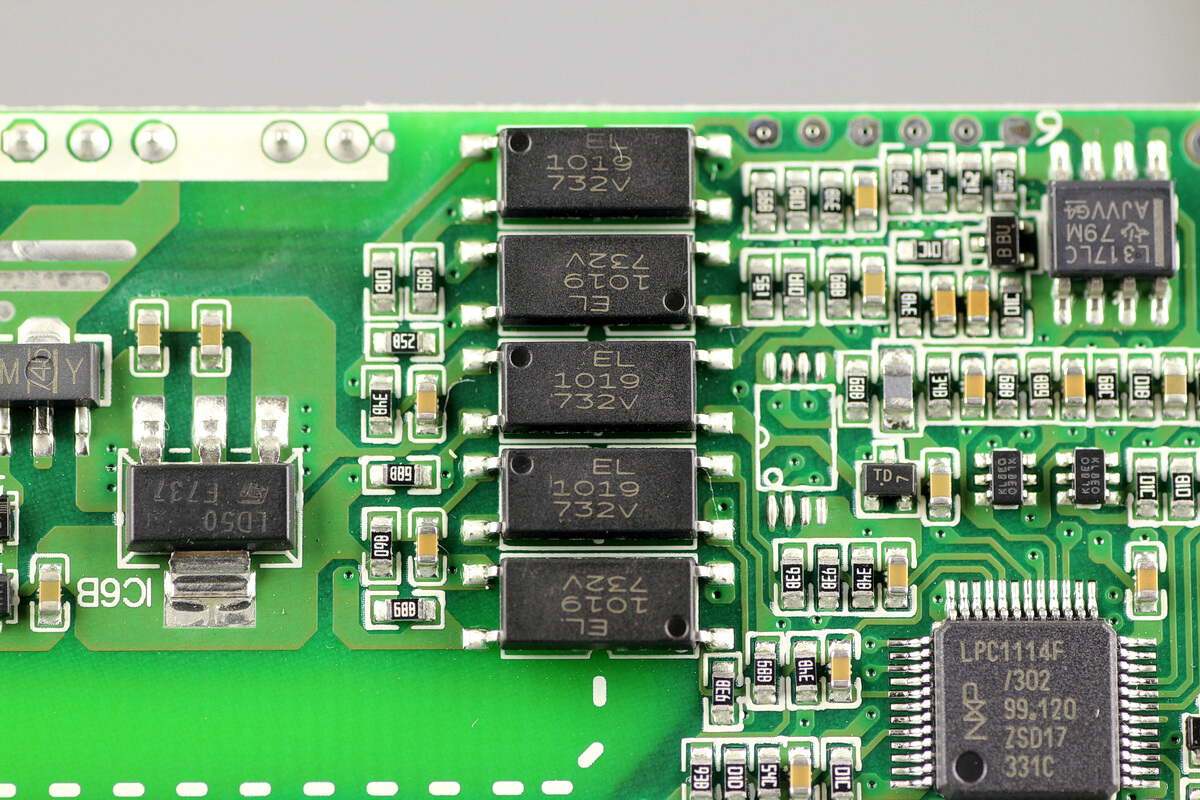

亿光EL1019光耦用于初次级之间MCU通信。

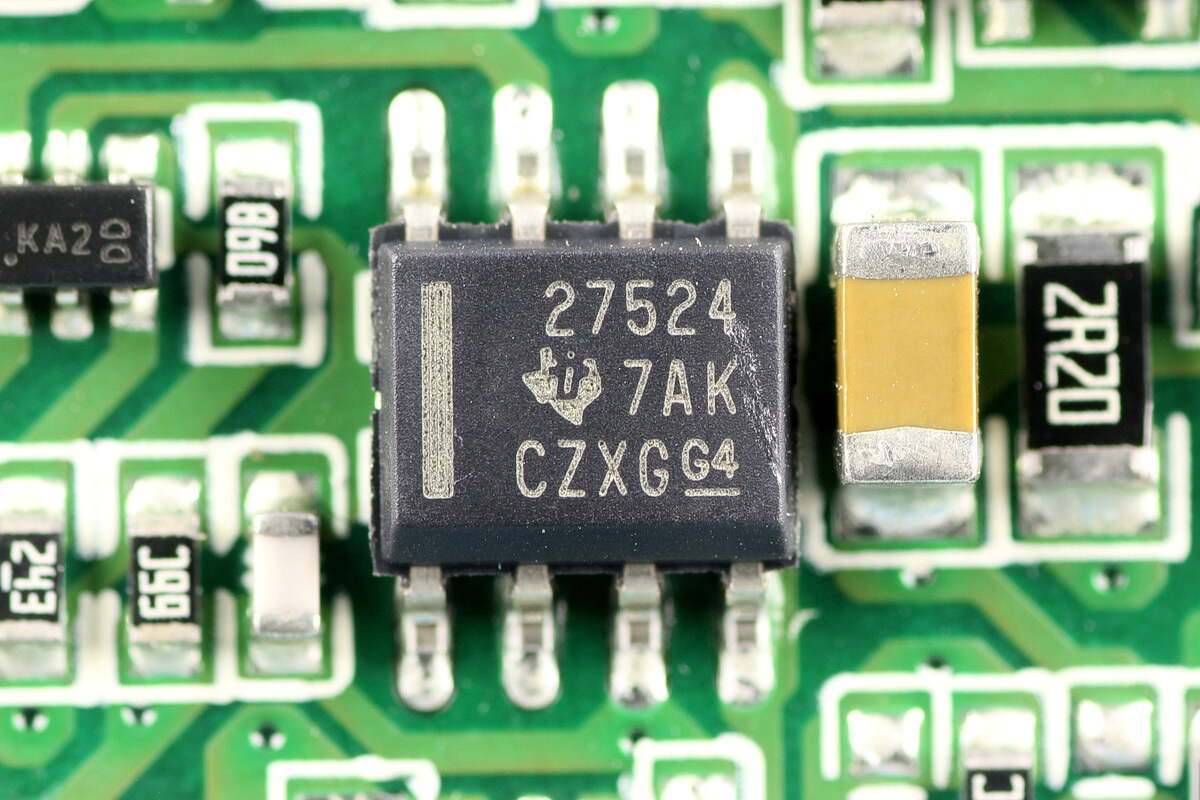

同步整流管驱动器来自德州仪器，型号UCC27524，是一颗具有负输入电压能力的双通道5V高速低侧栅极驱动器，采用SOIC8封装。

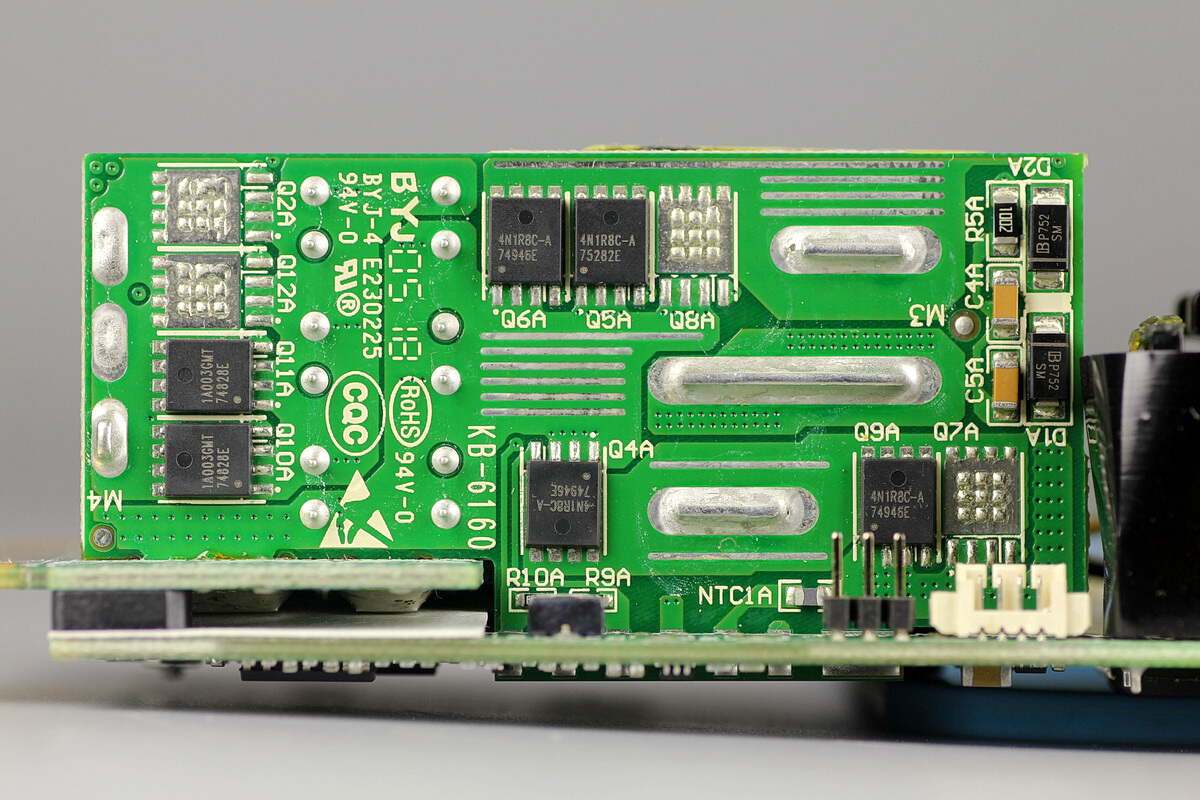

小板背面焊接同步整流管和VBUS开关管。

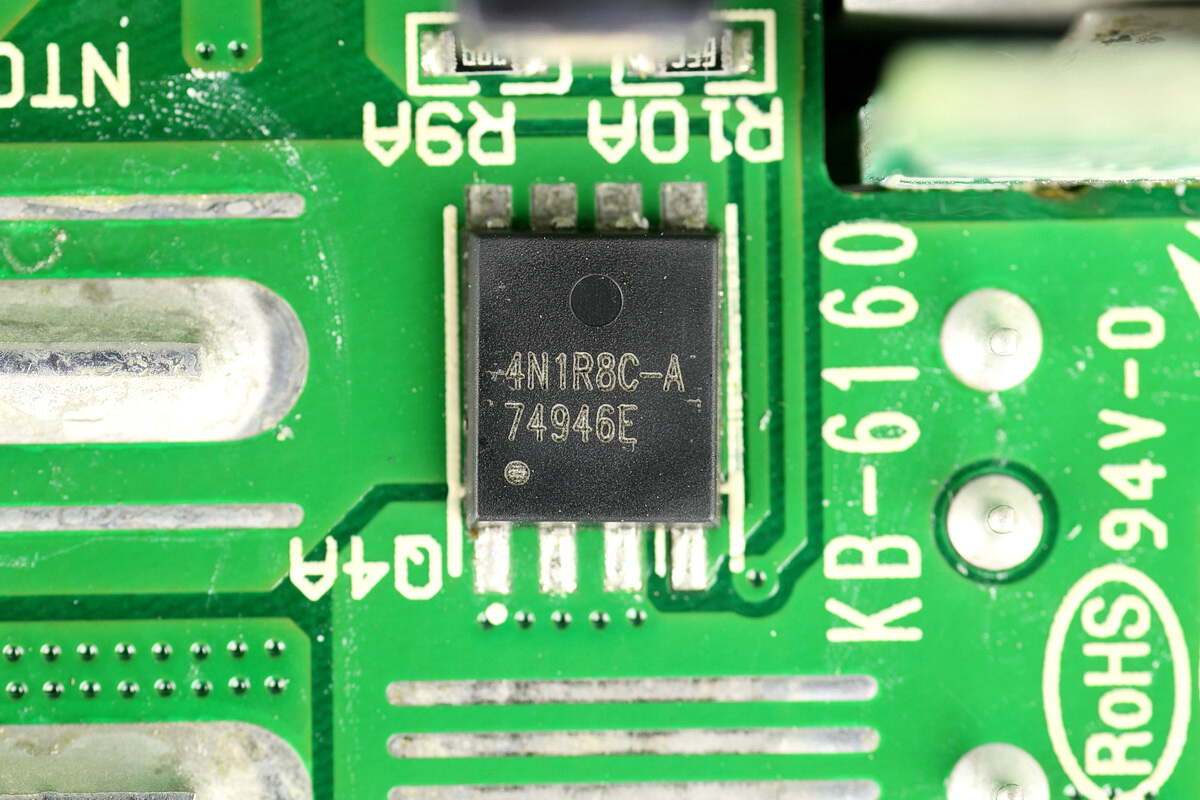

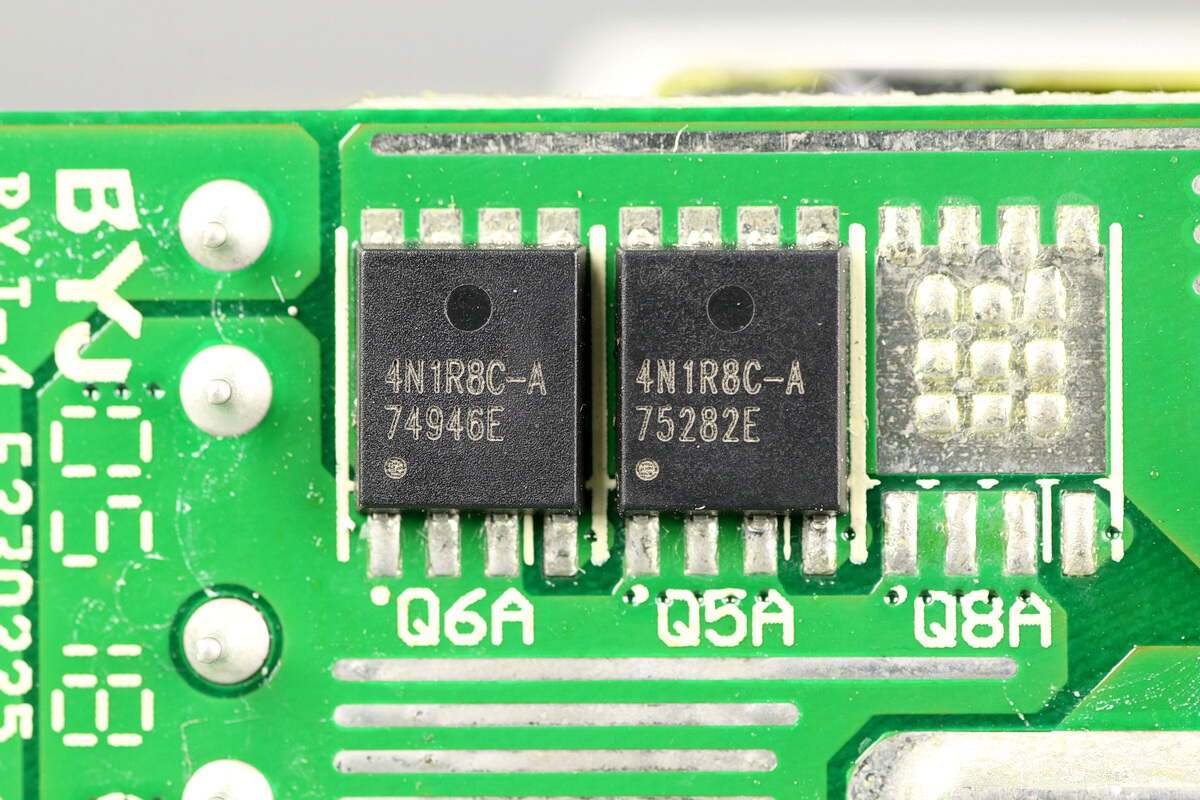

同步整流管来自富鼎先进，丝印4N1R8C-A，型号AP4N1R8CMT-A，NMOS，耐压45V，导阻1.8mΩ，采用PMPAK5*6封装。

另一组同步整流管型号相同。

第二颗同步整流管特写。

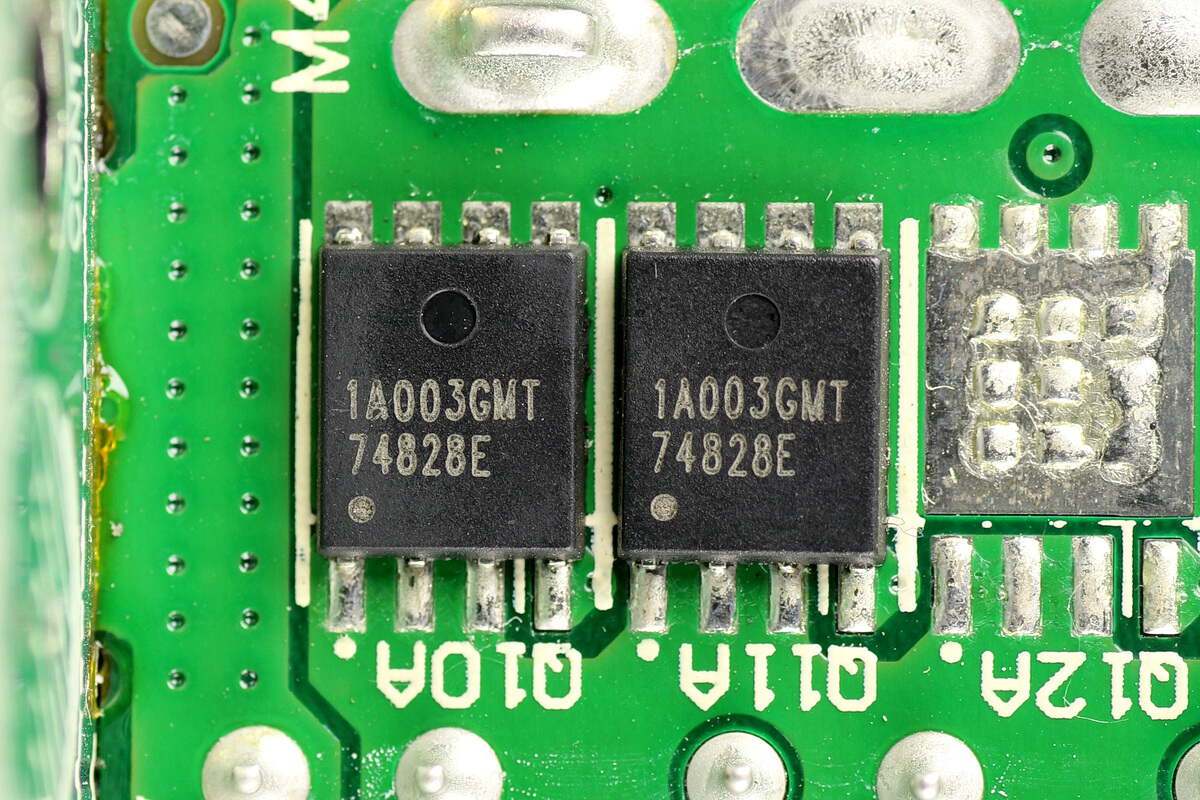

输出VBUS开关管来自富鼎先进，型号AP1A003GMT，NMOS，耐压30V，导阻0.99mΩ，采用PMPAK5*6封装。

正极输出通过铜片连接，六颗滤波电容来自贵弥功，为PSF系列导电性高分子固体铝电解电容器，规格为470μF16V。

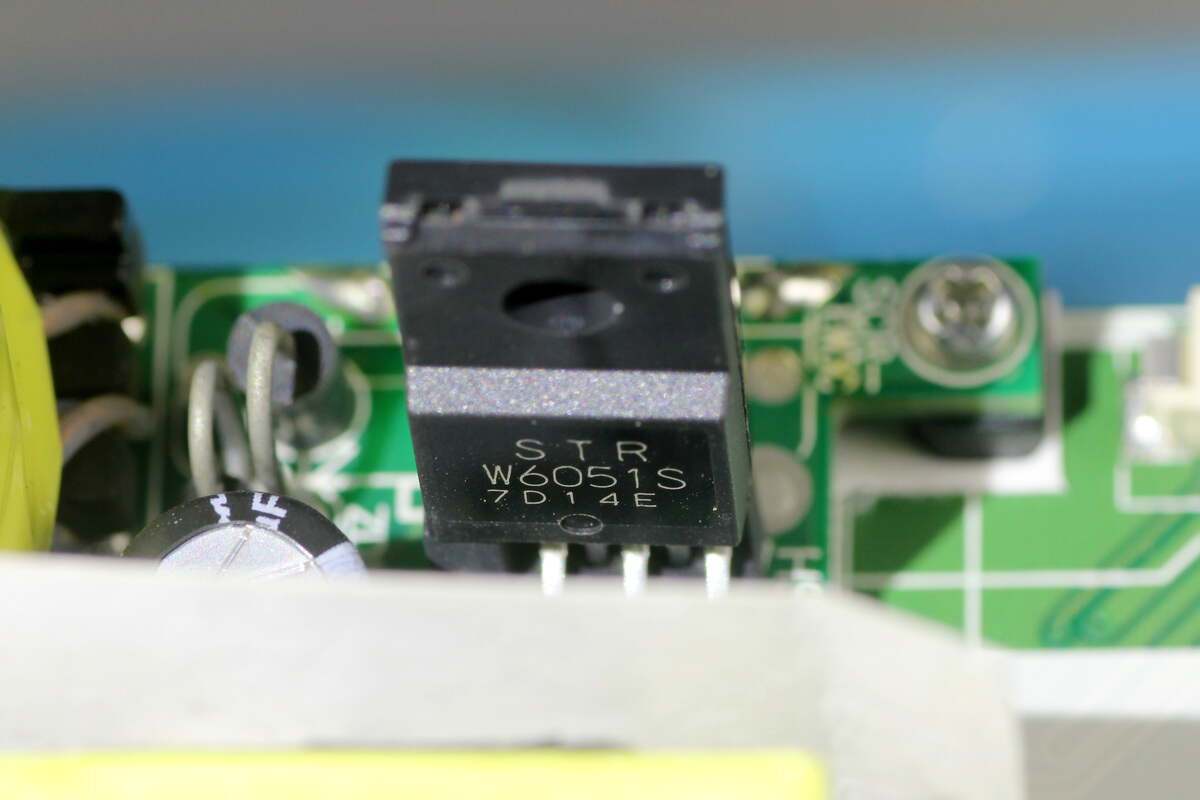

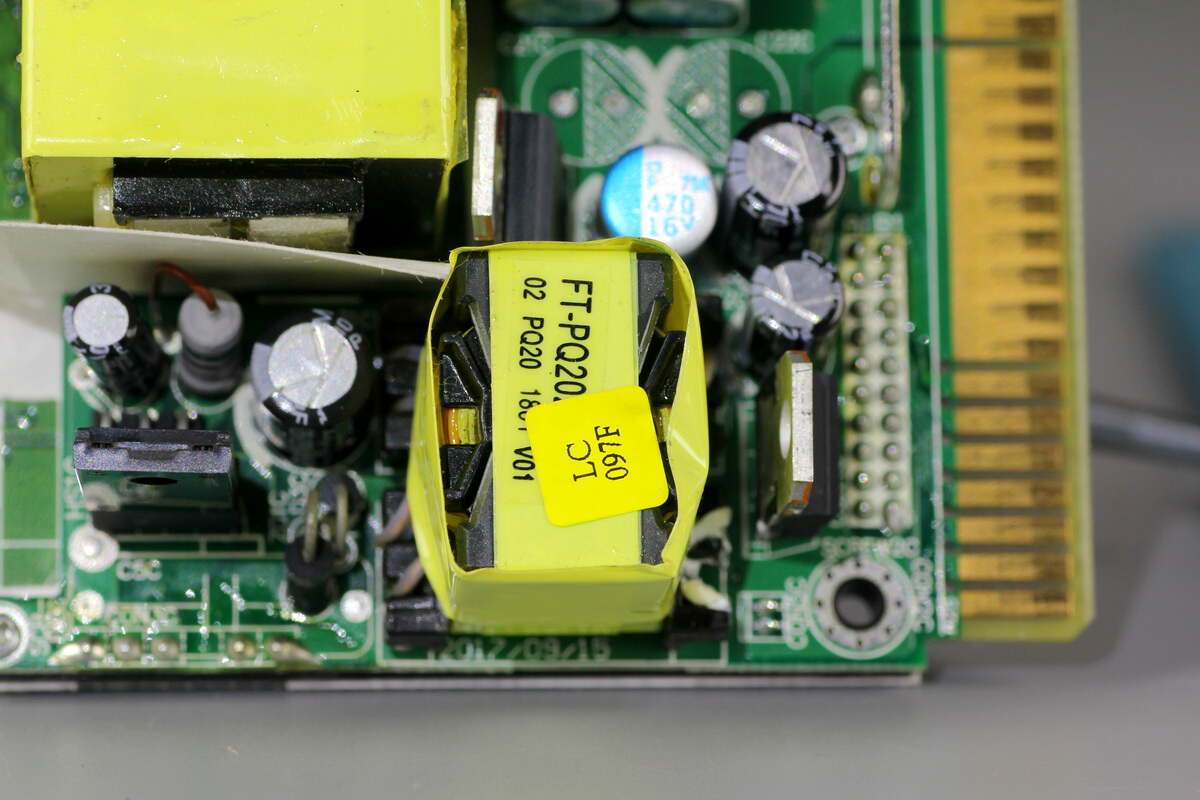

待机电源芯片来自三垦，型号STR-W6051S，芯片内置650V耐压开关管，内部集成启动电路和待机功能，具备丰富的保护功能，支持30W输出功率，采用TO220F-6L封装。

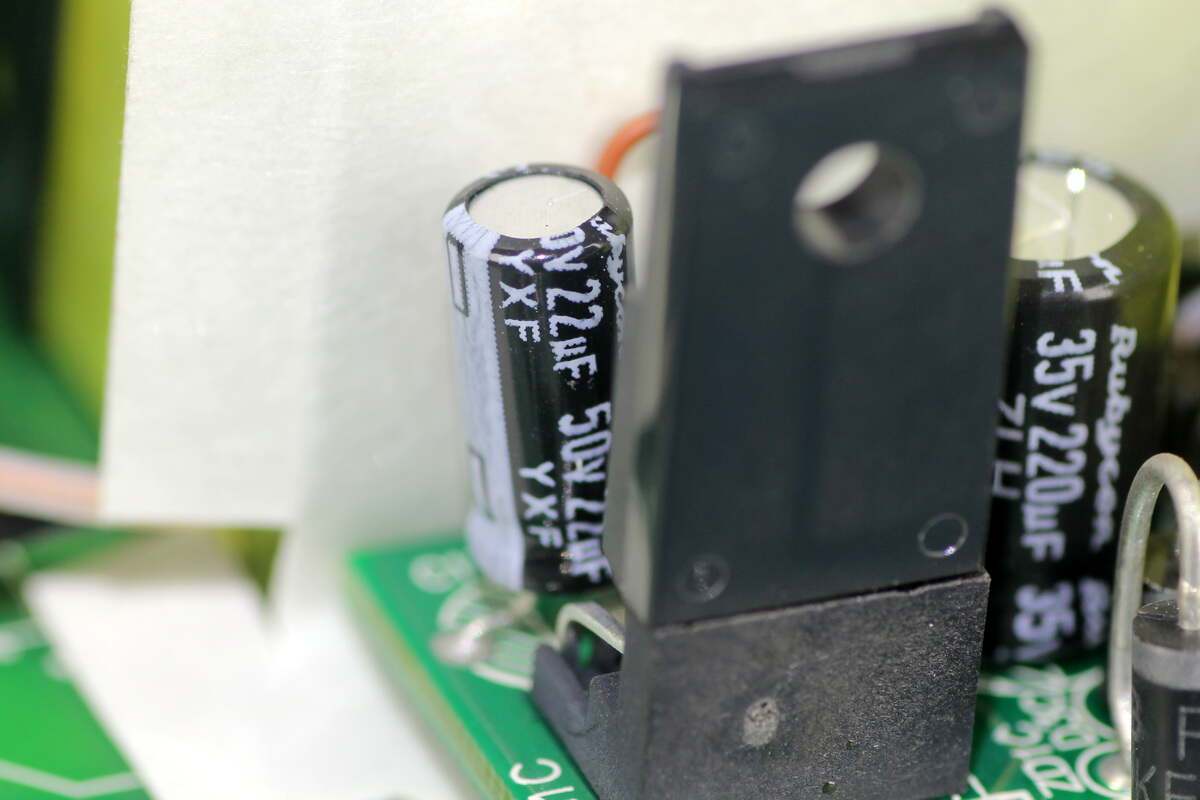

滤波电容来自红宝石，规格为50V22μF。

另一颗滤波电容规格为35V220μF。

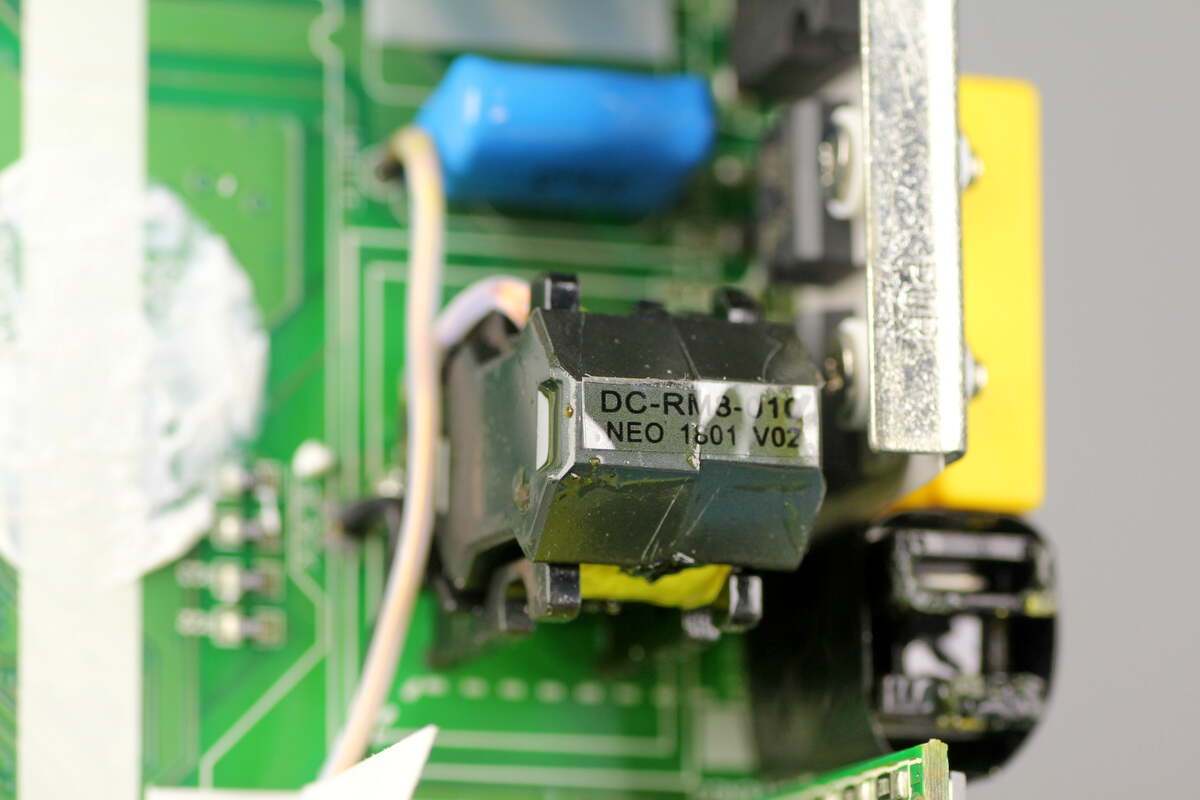

待机电源变压器粘贴胶带绝缘。

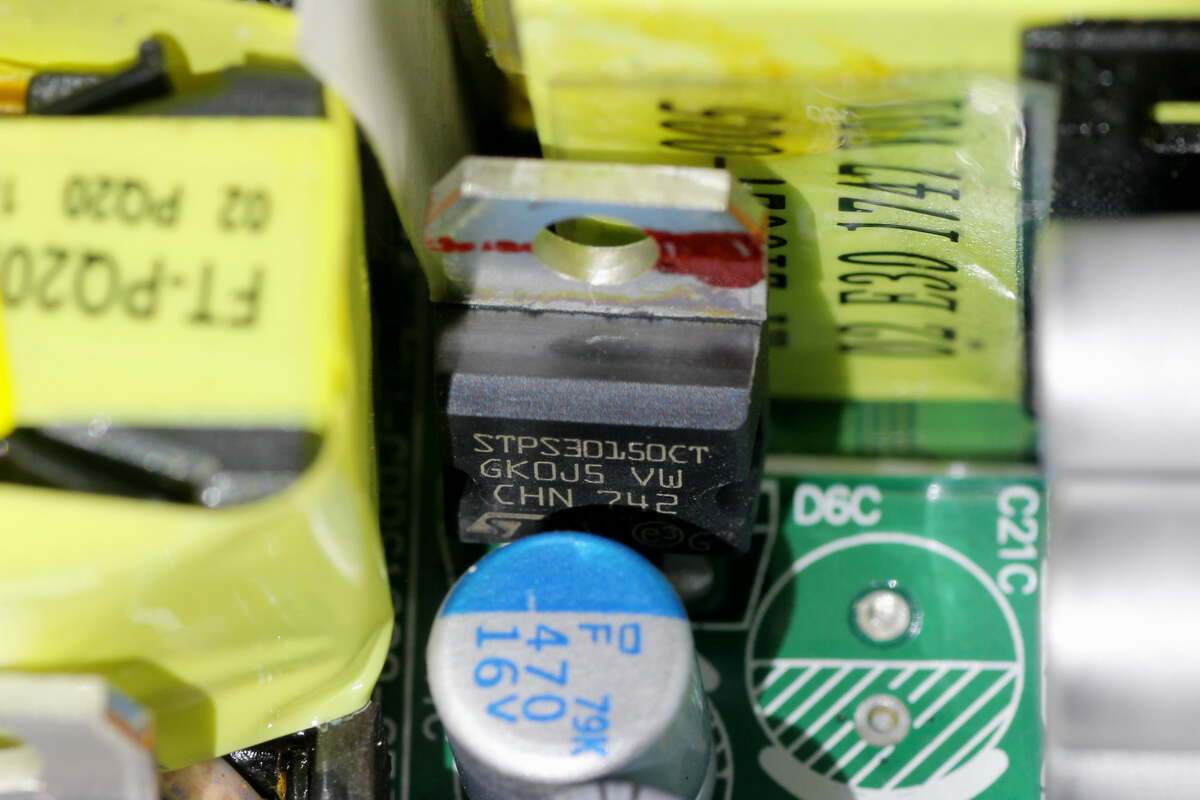

肖特基二极管来自意法半导体，型号STPS30150CT，规格为150V 30A，采用TO-220AB封装。

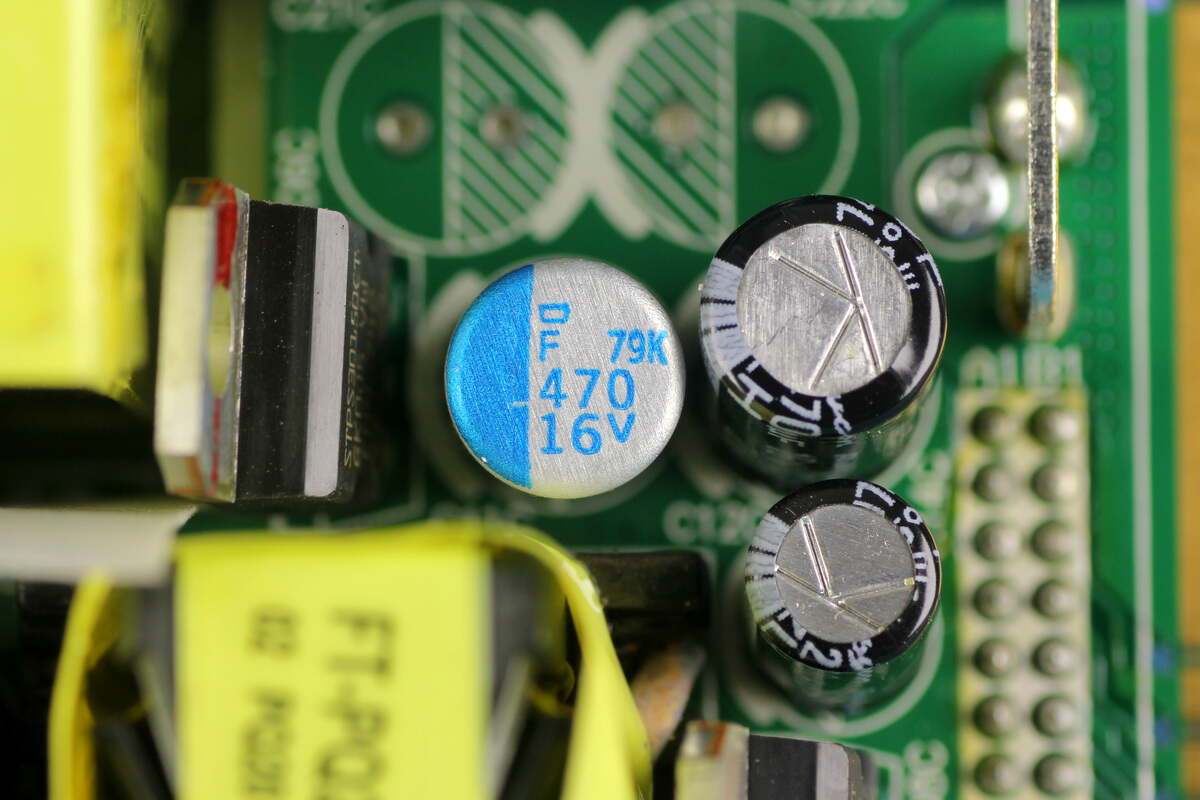

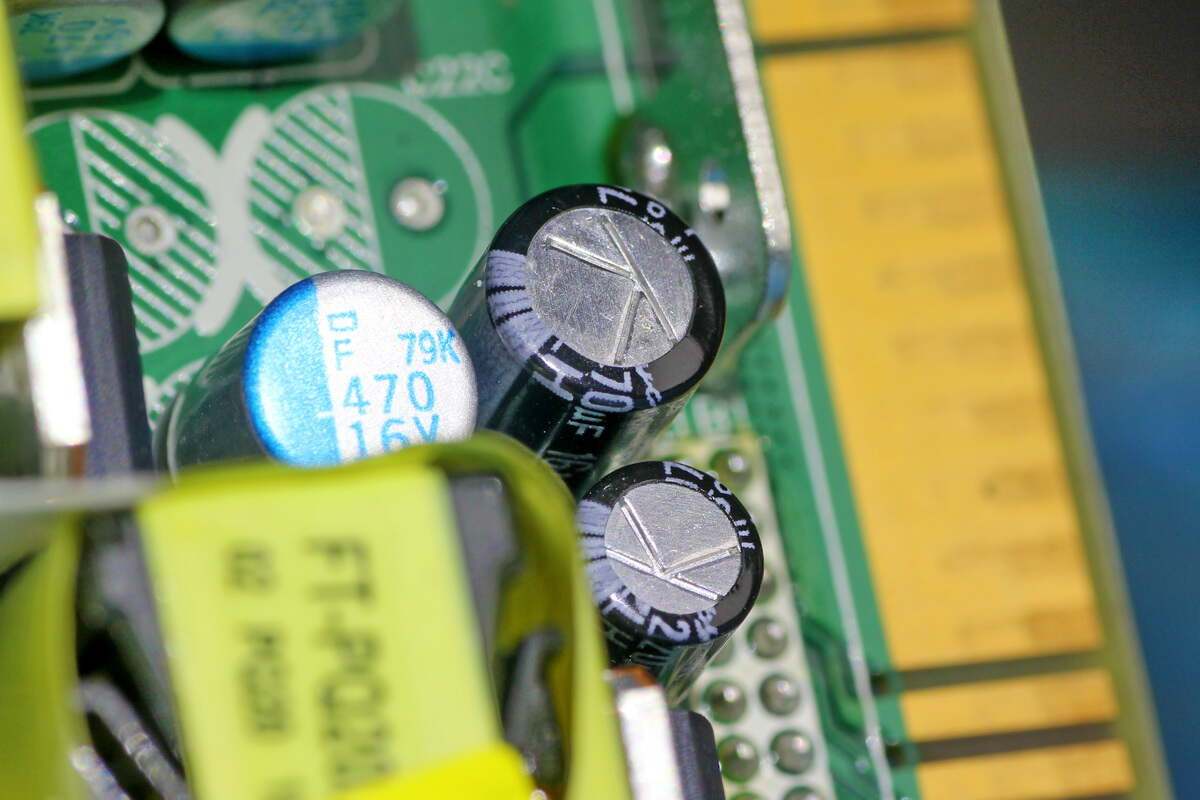

滤波固态电容规格为470μF16V。

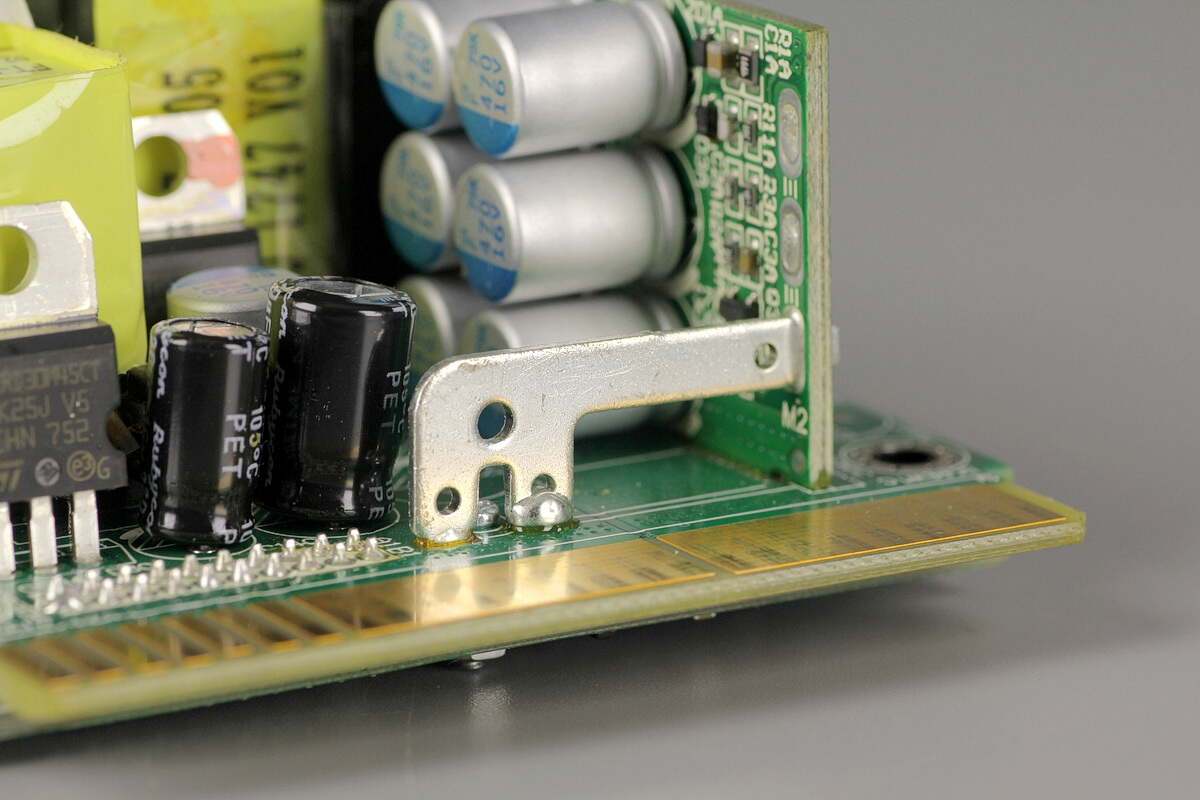

滤波电容来自红宝石，规格为16V470μF。

另一颗滤波电容规格为16V220μF。

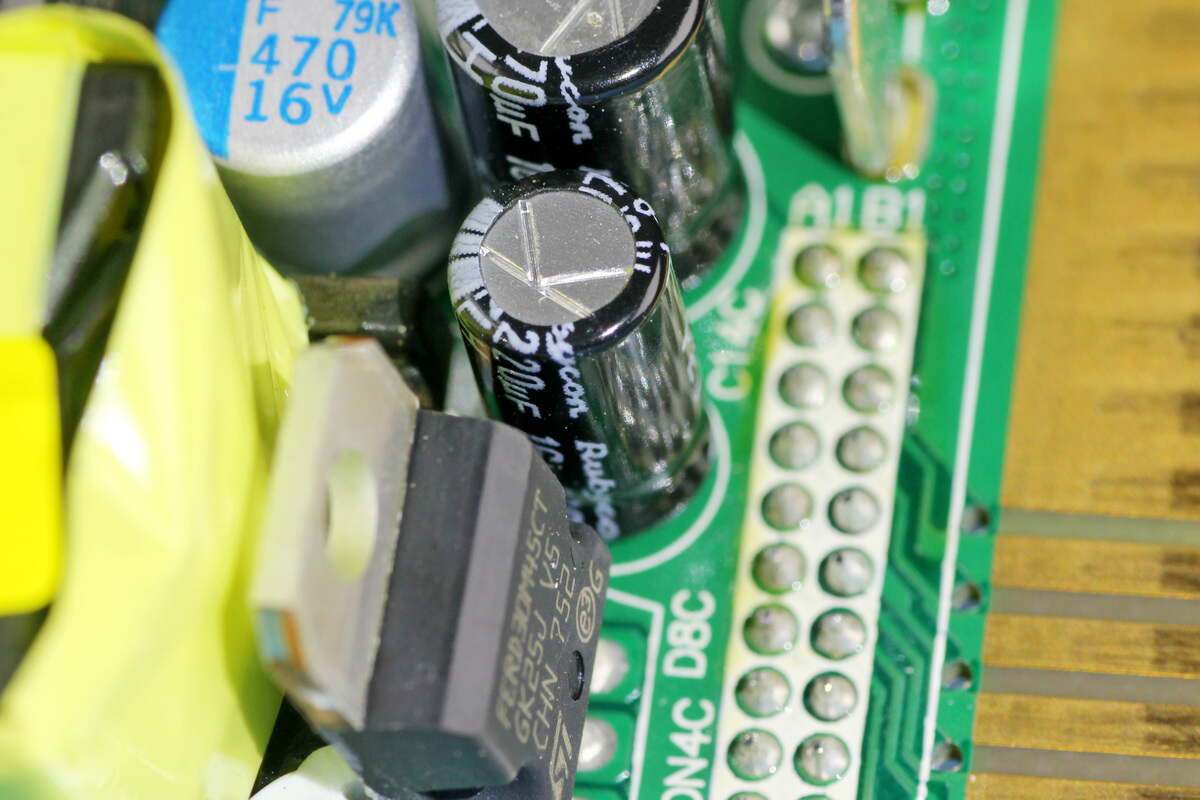

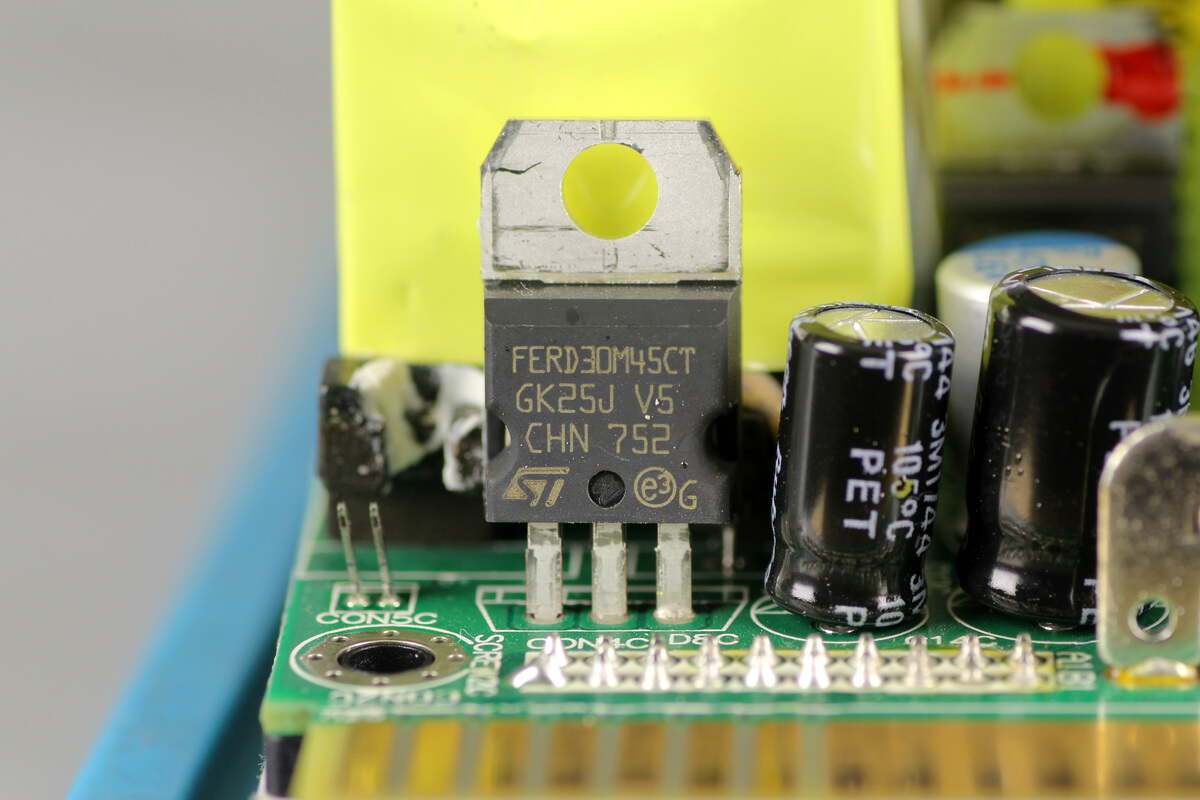

二极管来自意法半导体，型号FERD30M45CT，为场效应整流二极管，规格为45V 30A，采用TO-220AB封装。

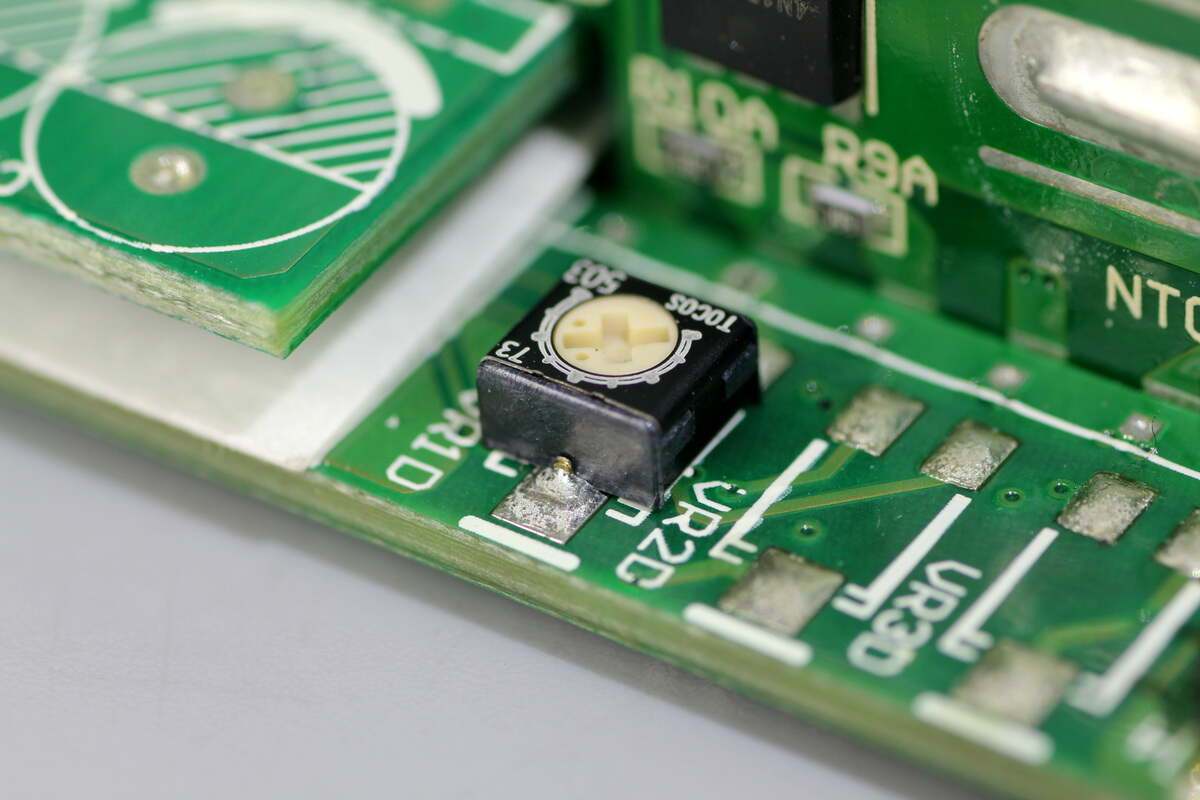

贴片可调电阻特写。

MCU来自恩智浦，型号LPC1114FBD48/302，芯片内置ARM Cortex M0内核，工作频率50MHz，内置32KB FLASH，8KB SRAM，采用LQFP48封装。

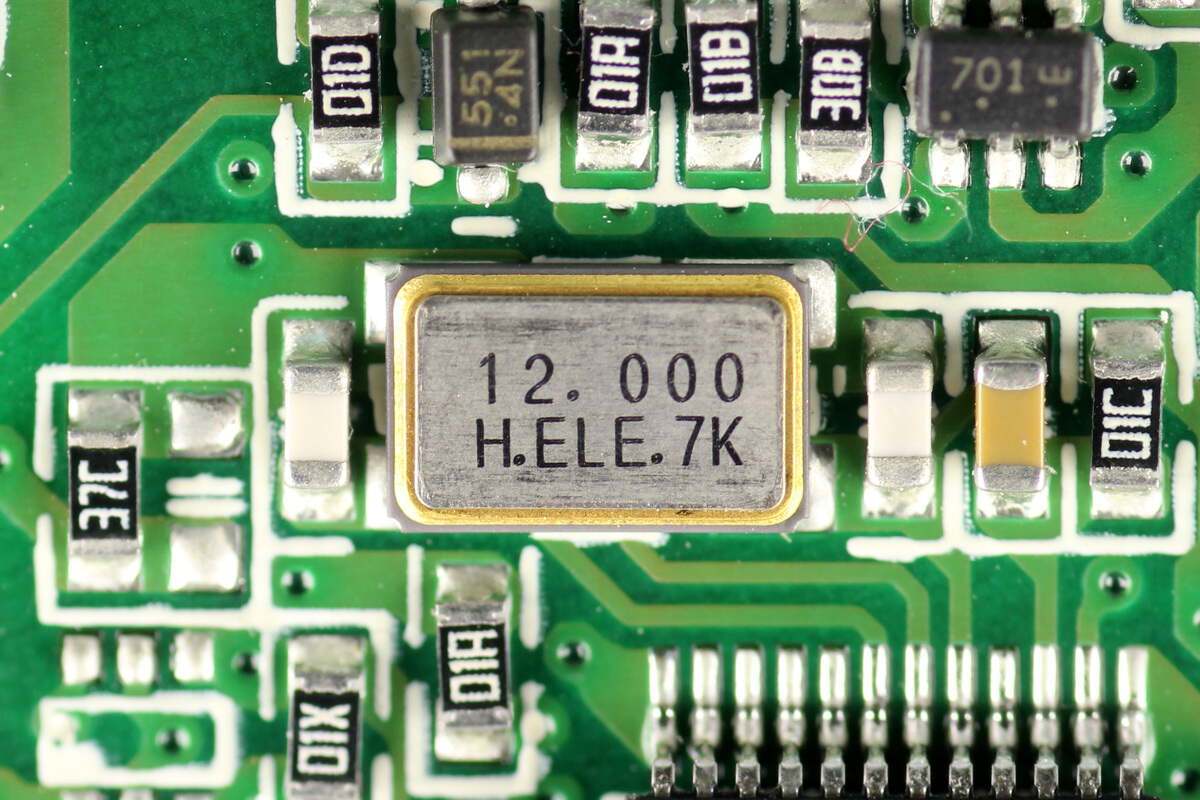

12.000MHz时钟晶振特写。

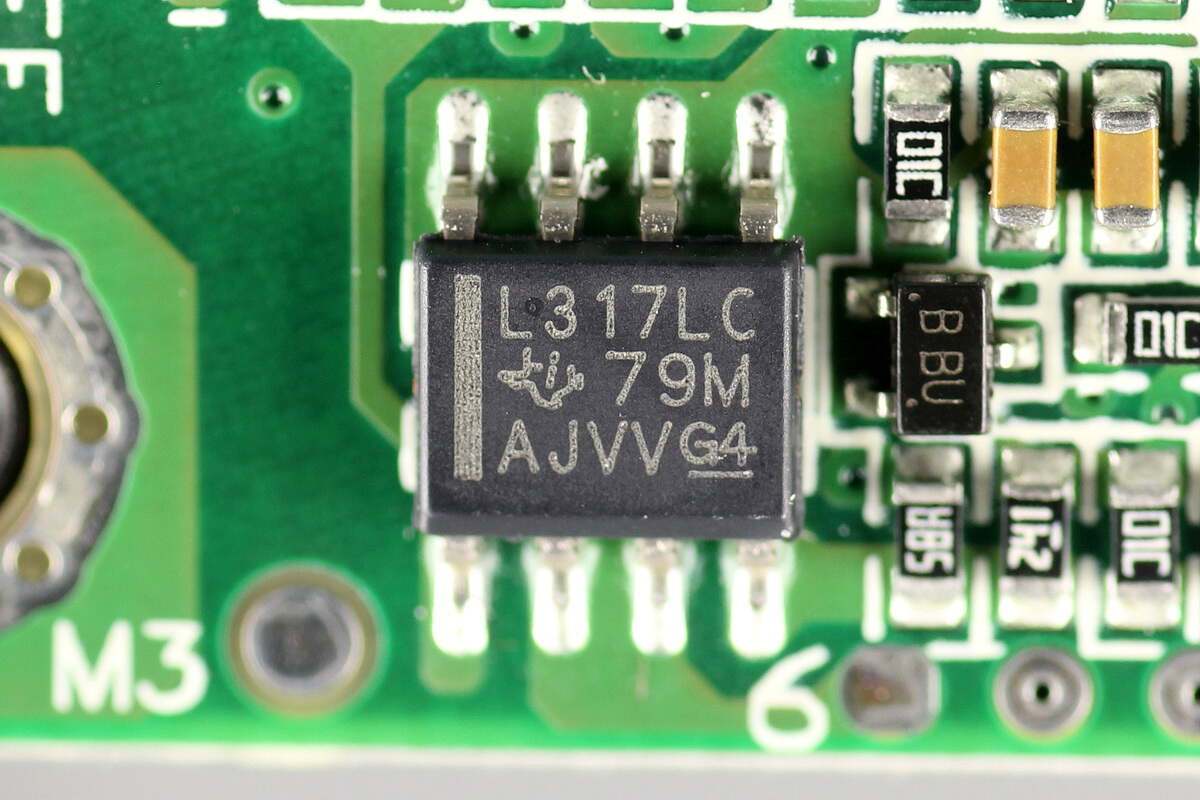

稳压芯片来自德州仪器，型号L317LCD，支持40V输入电压和37V输出电压，支持100mA输出电流，采用SOIC8封装。

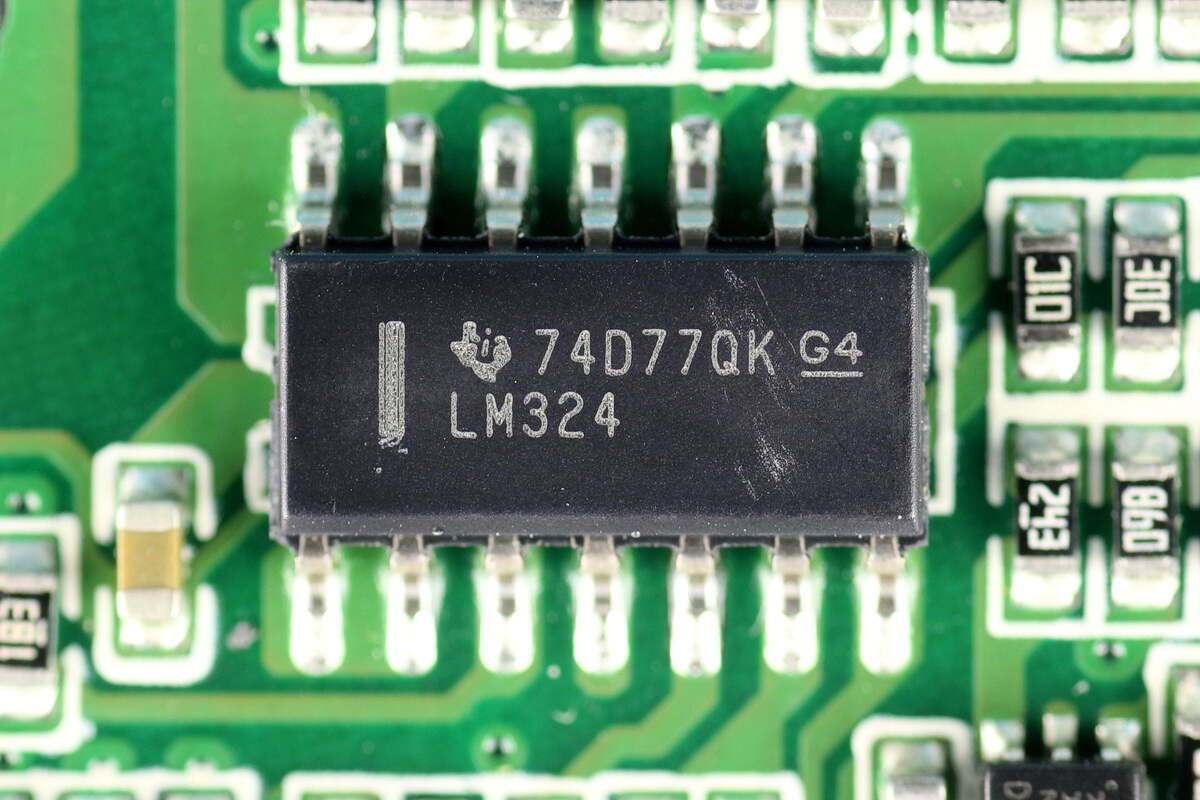

运放芯片来自德州仪器，型号LM324，为四通道通用运算放大器，采用SOIC14封装。

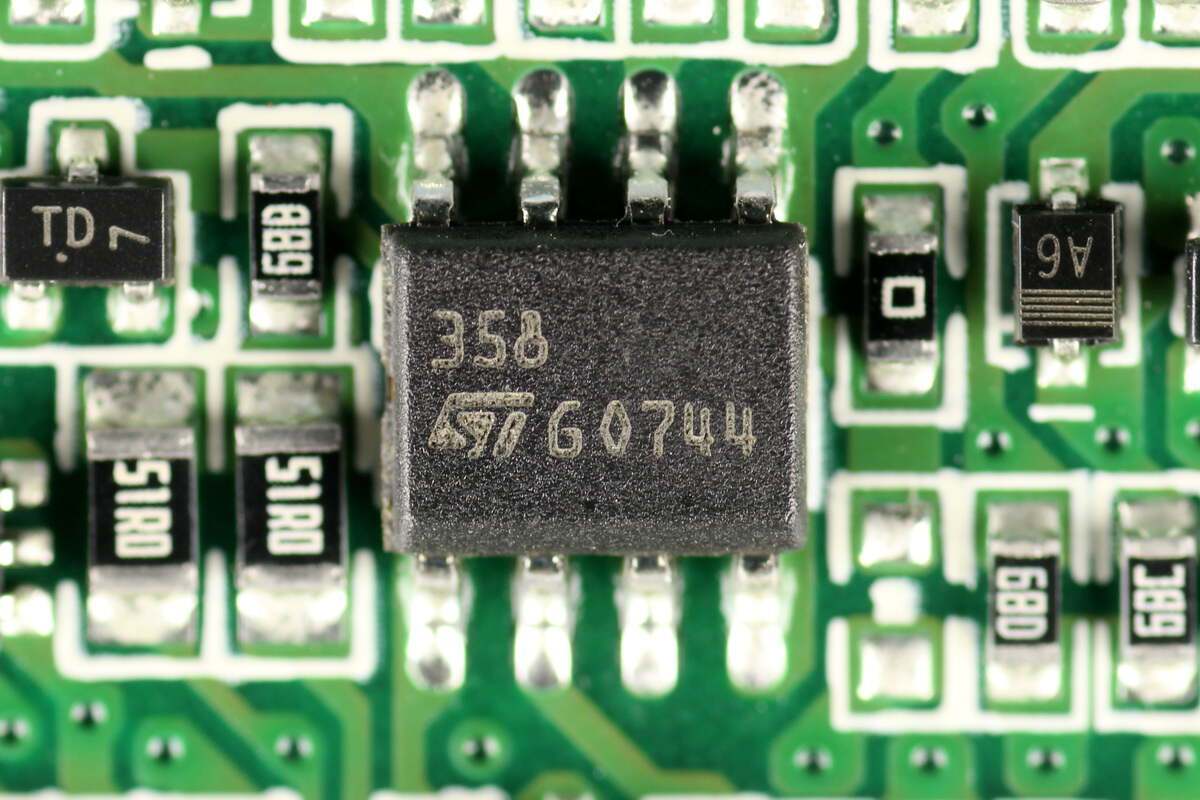

运放来自意法半导体，型号LM358，为低功耗双运放，采用SO8封装。

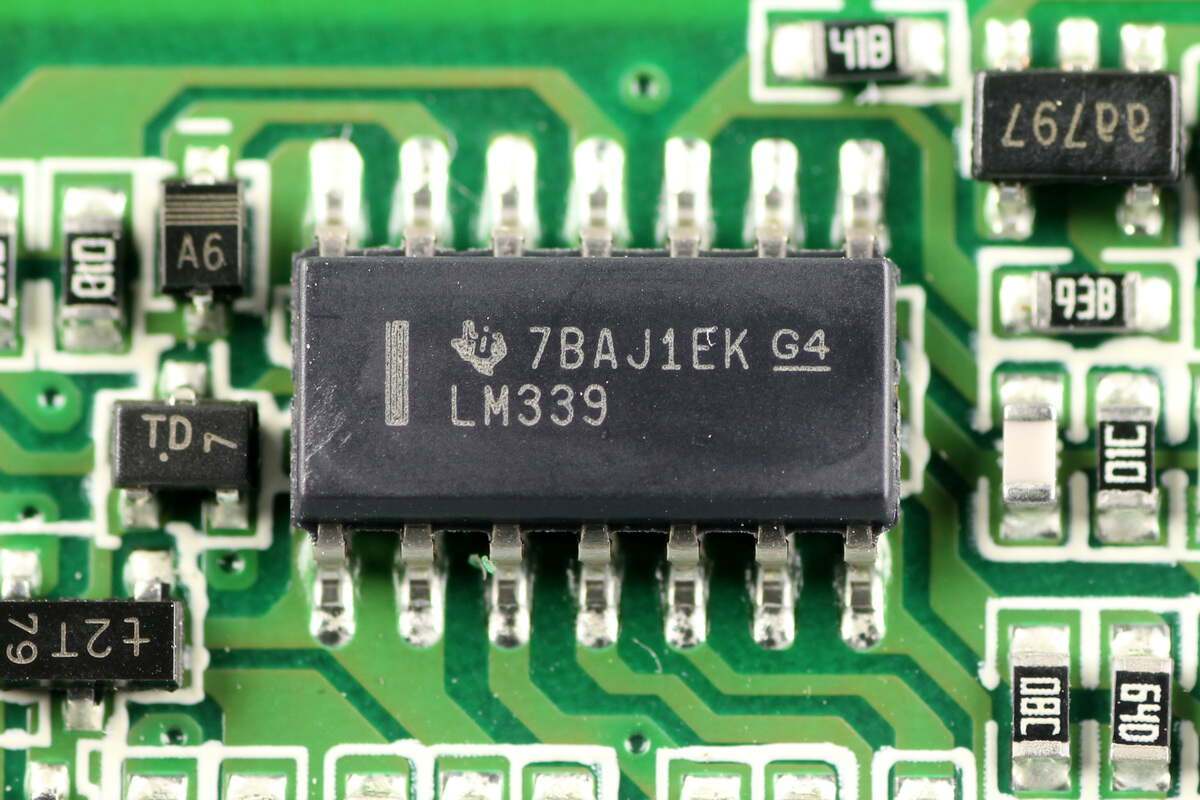

电压比较器来自德州仪器，型号LM339，为四路差分输入比较器，采用SOIC14封装。

散热风扇来自永立，型号MGT4012UB-W28，规格为12V 0.55A，中国制造。

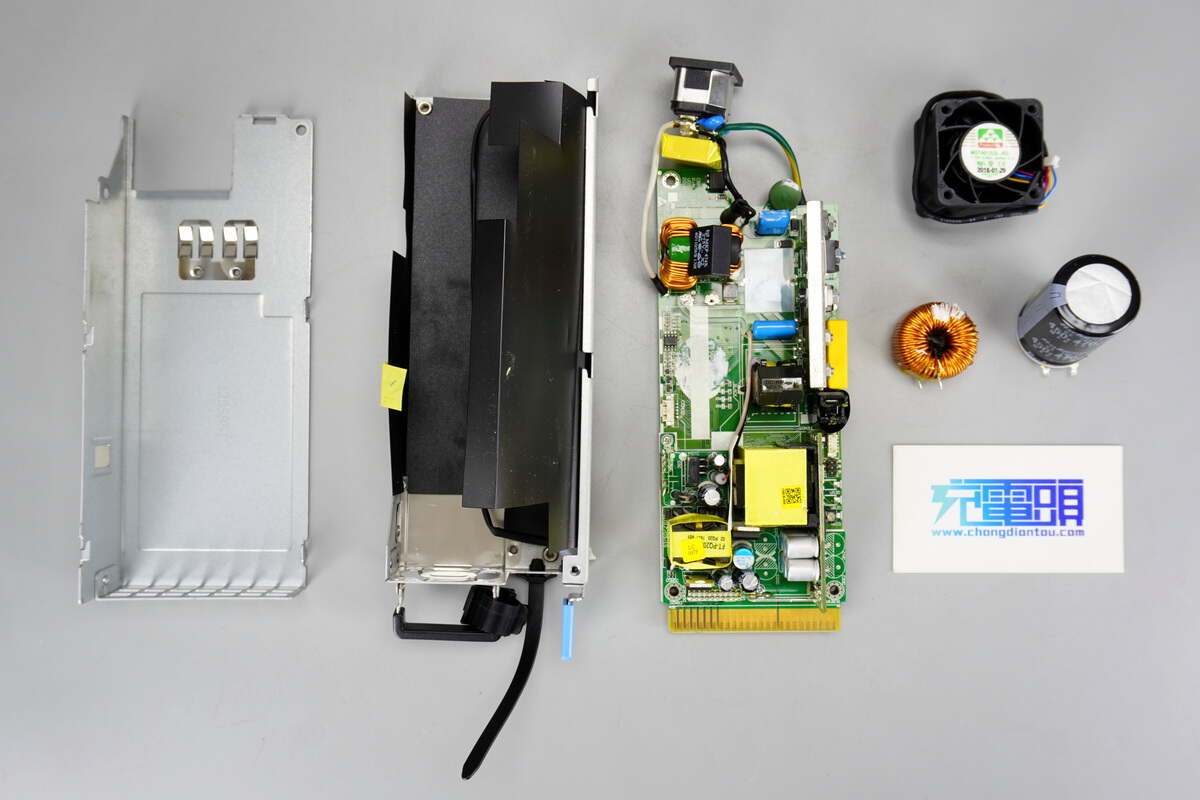

全部拆解一览，来张全家福。

充电头网拆解总结

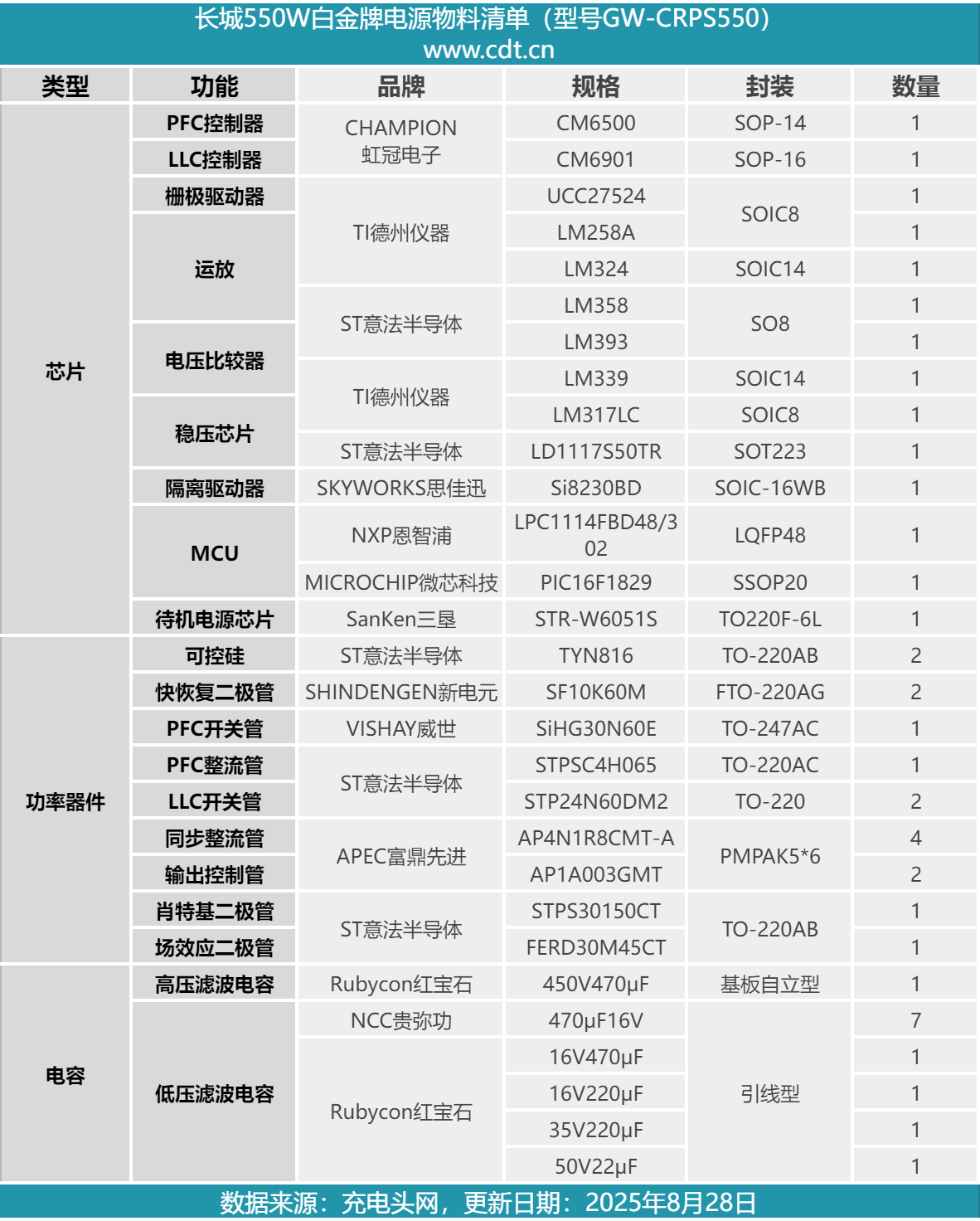

最后附上长城550W开关电源模块的核心物料清单，方便大家查阅。

长城550W服务器电源模块型号为GW-CRPS550，支持100-240V宽电压输入，输出电压为12V，待机输出电压为12V，额定输出功率为550W。电源模块具备80PLUS白金牌转换效率。散热风扇从电源尾部吸入空气，从输入端吹出进行散热。

充电头网通过拆解了解到，长城550W电源模块采用PFC+LLC架构，PFC控制器和LLC控制器均来自虹冠电子，采用CM6500+CM6901芯片组合。PFC开关管采用威世SiHG30N60E，PFC整流管采用意法半导体STPSC4H065碳化硅二极管。

LLC开关管采用意法半导体STP24N60DM2，通过思佳迅Si8230BD隔离驱动器驱动。同步整流管使用富鼎先进AP4N1R8CMT-A。高压滤波电容来自红宝石，滤波固态电容来自贵弥功。电源内部使用恩智浦和微芯科技MCU进行参数采集，做工用料扎实可靠。
