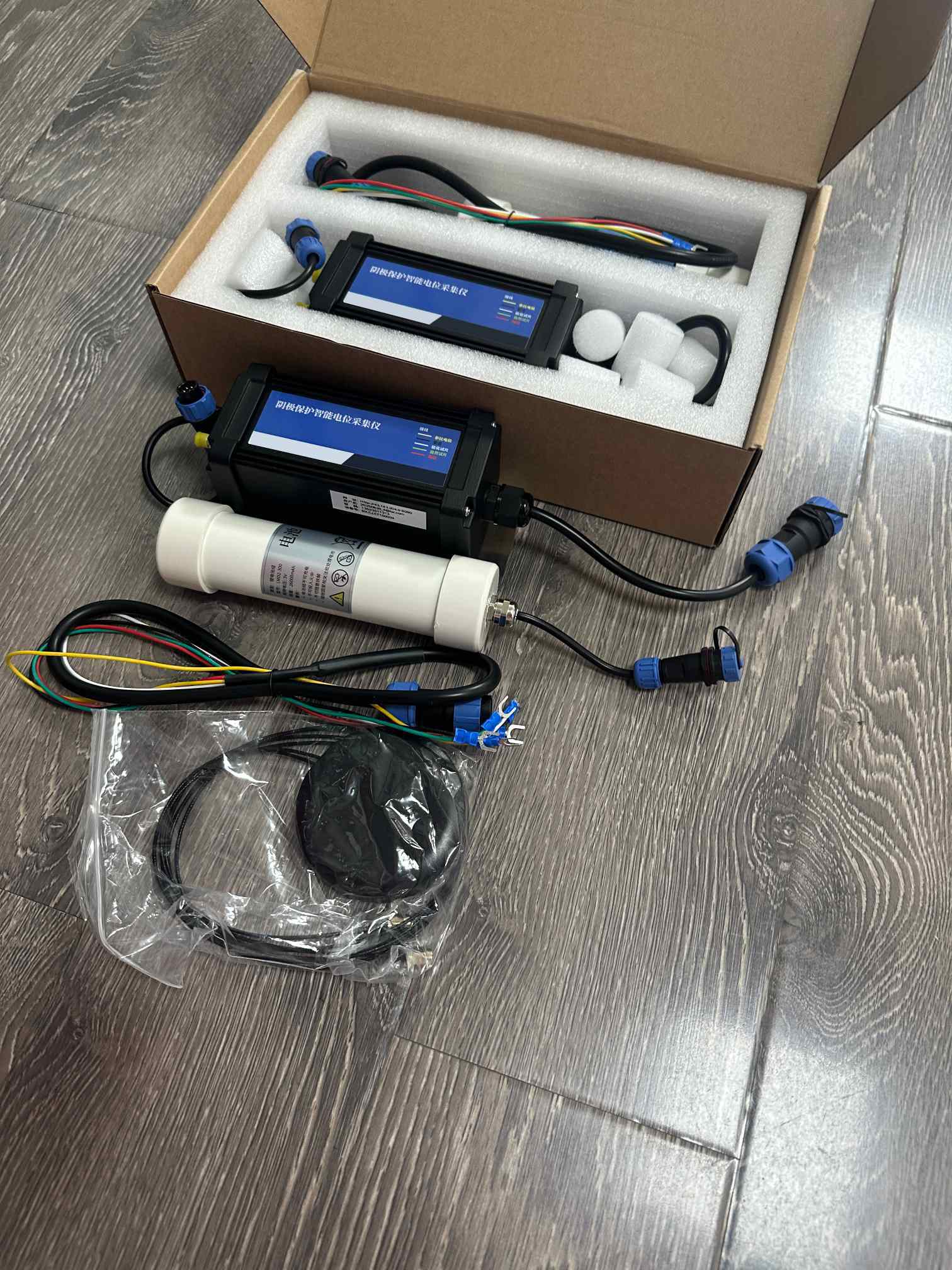

智能电位采集仪是管道阴极保护的核心设备，通常作为智能测试桩的核心设备，采集仪的正确安装直接影响阴极保护数据采集的准确性和系统稳定性。采集仪分为硬件设备和软件平台两部分组成。以下是安装步骤。

一、硬件连接步骤

1.电源连接：使用电源插头连接自带供电电池，注意正负极标识，避免反接。

2.信号线接入：测试接头与测试桩内部接线端子连接，确保导线与桩体下行线路可靠接通。

二、天线与GPS安装

1.天线部署：将小型天线端口连接至外置天线，确保天线竖直朝上并远离金属遮挡物。

2.GPS模块安装：连接GPS端口后，需将其置于测试桩顶部或开阔区域，以接收稳定卫星信号。

三、现场调试与验证

1.通电检测：启动后观察采集仪指示灯状态，正常运行时绿灯常亮。

2.数据测试：通过外部设备检查是否成功接收探头传输的电位、电流等数据。

3.防水处理：所有航空插头需用绝缘胶带密封，桩体盖板紧固以防渗水。

4.登录云平台：确保所有数据正常上传至平台端。

四、注意事项

1.避免带电插拔航空插头，防止端口烧毁。

2.部署后需记录安装位置、时间及设备编号，便于云端管理。

通过以上步骤，可保证阴极保护智能电位采集仪的规范化使用，为金属构筑物的腐蚀防护提供精准、可靠的数据支撑。
