前言

微星作为一线板卡厂商，凭借多年市场运营，在显卡、主板、外设领域广受好评，旗下笔记本产品线也以独特设计理念获得诸多消费者青睐。近期，充电头网整理了以往拆解过的三款微星笔电适配器拆解案例。通过深度拆解，我们可以借此深入分析其电容选型，以解读微星在电源适配器领域的技术考量与设计思路，为读者揭开其产品设计背后的秘密。

微星笔电适配器内置电容

文中出现的电容如上表所示，下文为您详细介绍。

微星90W USB-C快充电源适配器

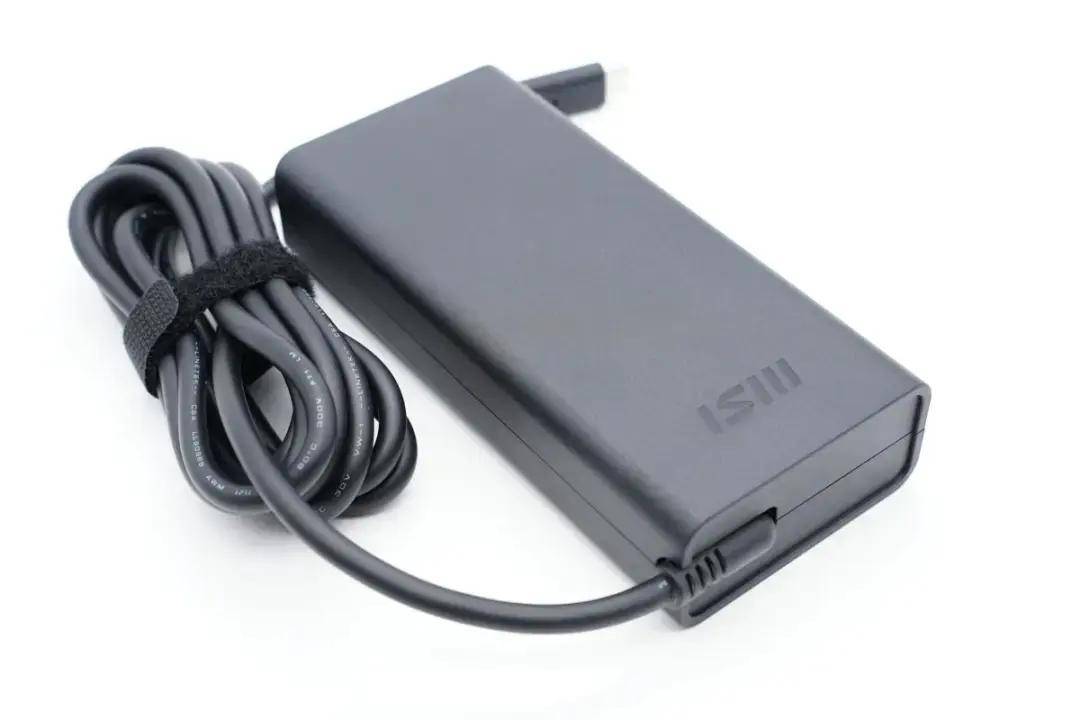

微星这款90W电源适配器采用长条造型，自带1.8米长度USB-C线，交流输入采用梅花插头，方便更换不同国家的电源线使用，通用性非常好，是笔记本电脑的原装适配器。充电器支持90W输出功率，能够满足主流笔记本的供电需求。

内置电容

LTEC辉城450V 82μF

高压滤波电解电容来自辉城，规格为82μF 450V。

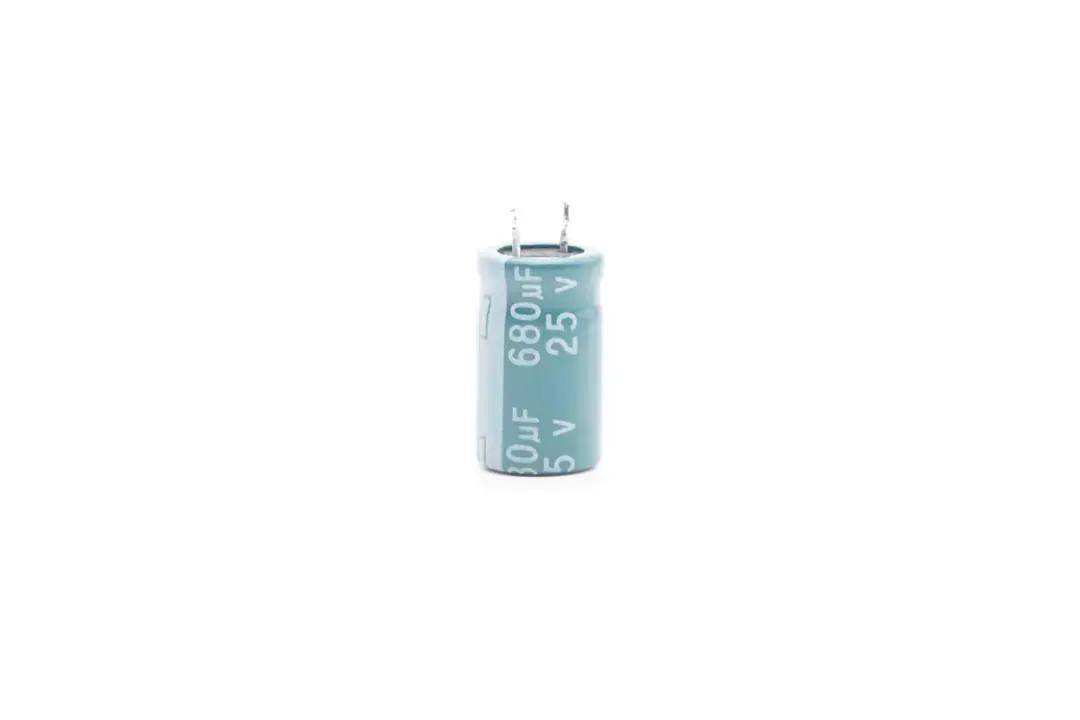

LTEC辉城25V 680μF

输出滤波电容来自辉城，规格为680μF 25V。

Rubycon红宝石100V 10μF

为主控芯片供电的滤波电容来自红宝石，YXF系列长寿命电解电容，规格为100V10μF。

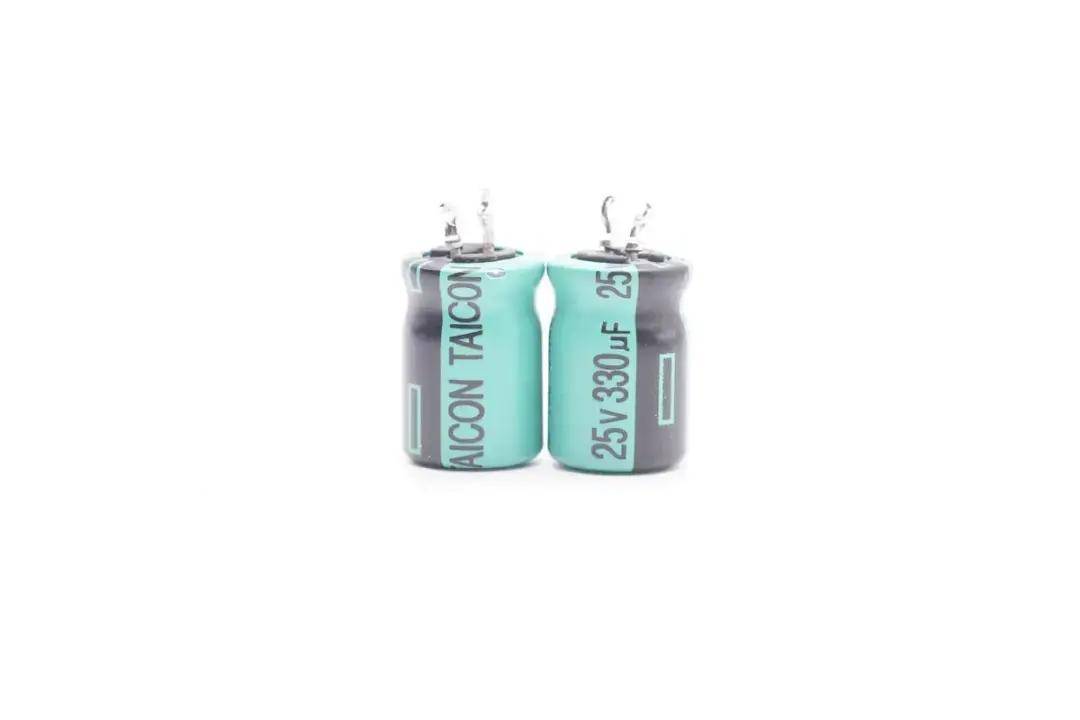

TAICON 25V 330μF

两颗电解电容来自TAICON，规格为25V330μF。

相关阅读：

1、拆解报告：微星90W USB-C快充电源适配器

微星100W USB-C快充电源适配器

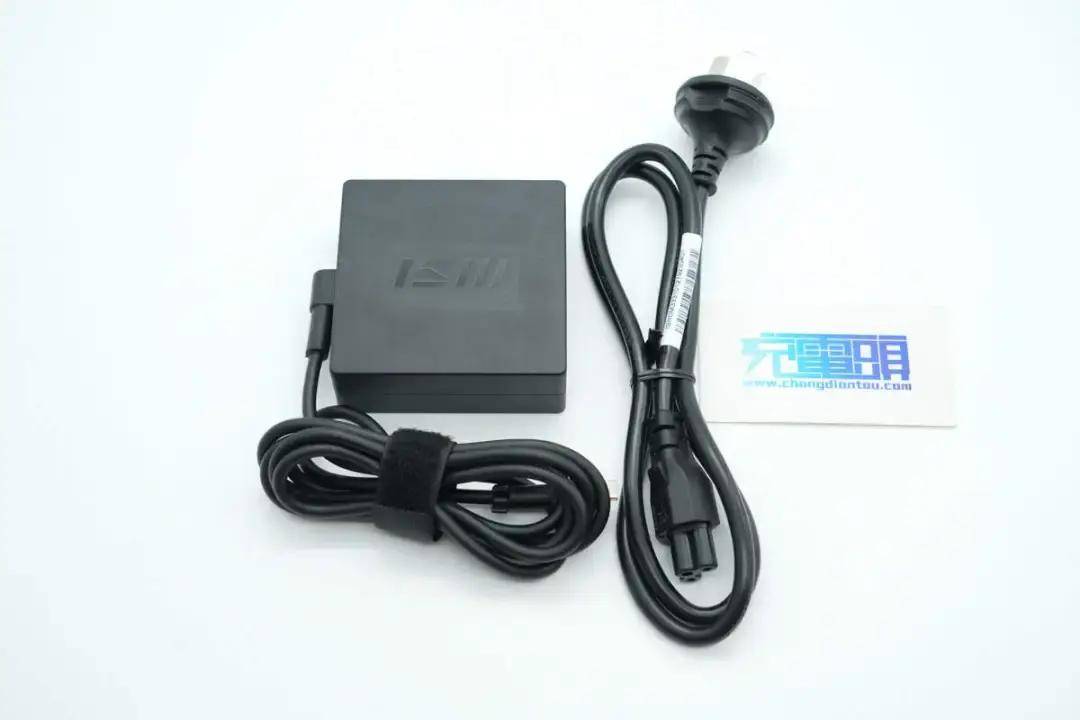

微星这款100W电源适配器采用方正的造型设计，固定线缆配合梅花插头，为笔记本原装适配器的典型配置，适配笔记本电脑应用。梅花插头支持接地，在使用时不会出现漏电麻手情况，体验更好。

内置电容

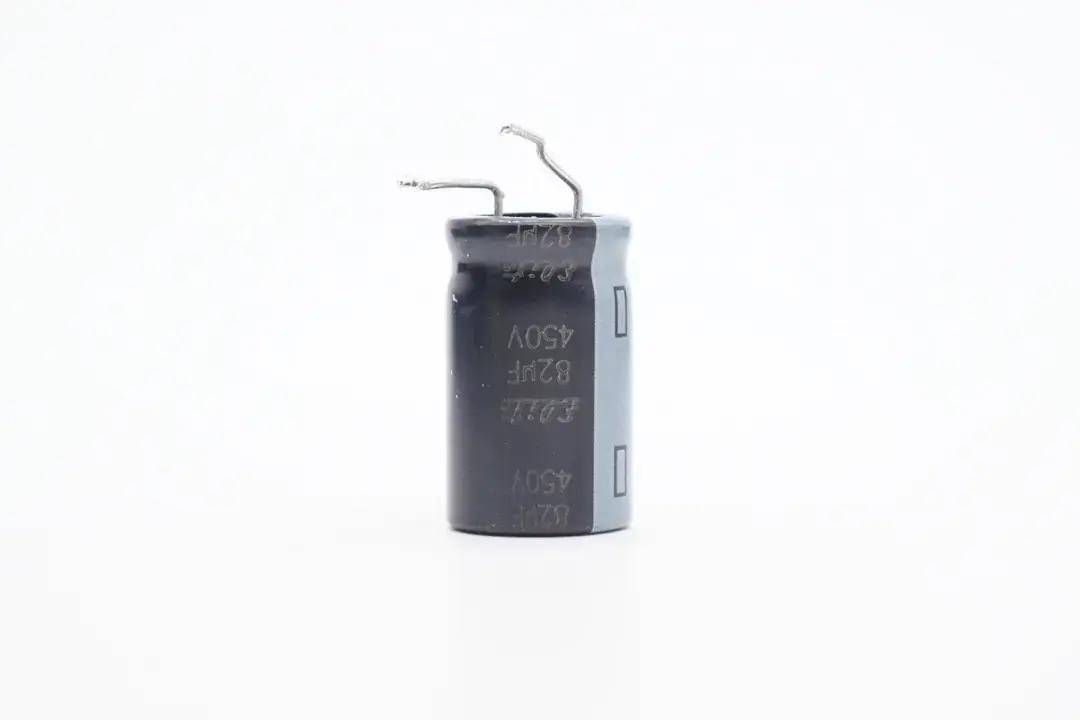

Chinsan金山450V 82μF

高压电解电容来自金山，规格为82μF 450V。

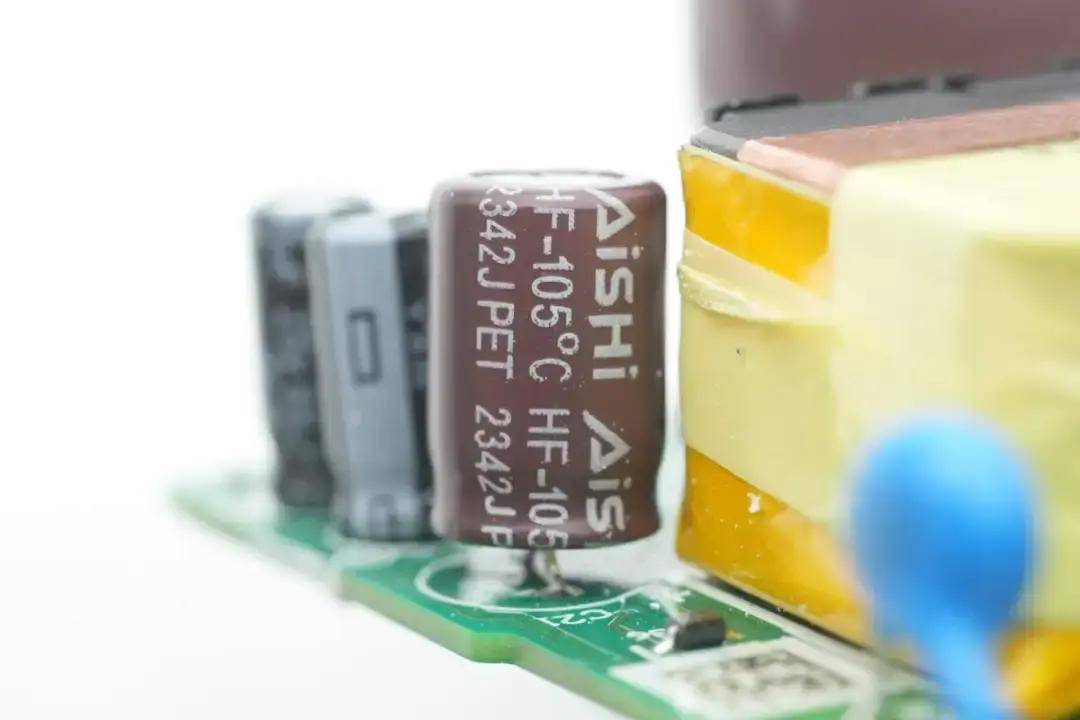

AiSHi艾华100V 8.2μF

为主控芯片供电的滤波电容来自艾华，规格为100v8.2μF。

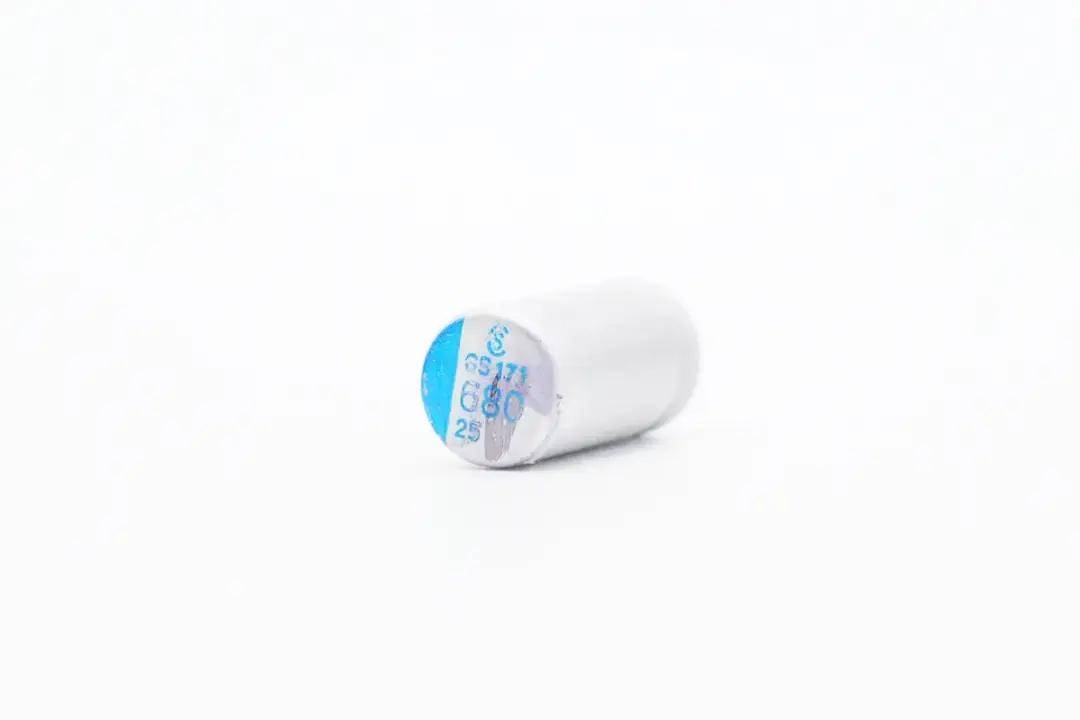

Chinsan金山25V 680μF

输出采用两颗固态电容滤波，其中一颗来自金山规格为680μF 25V。

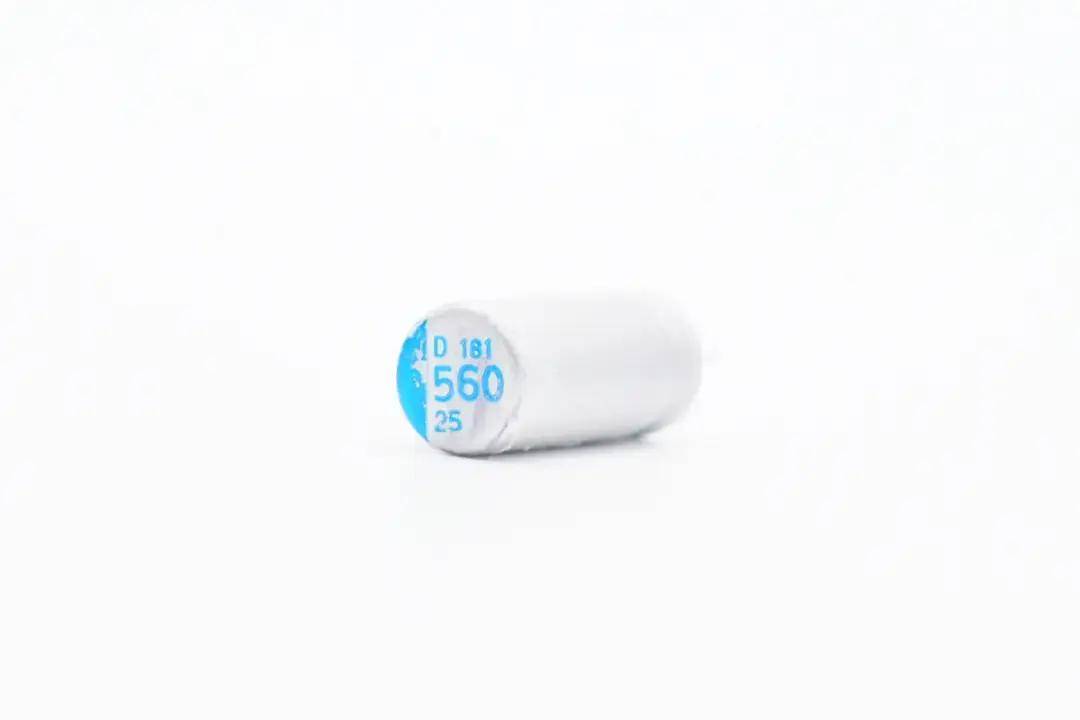

未知25V 560μF

另一颗滤波电容规格为560μF 25V，厂商未知。

相关阅读：

1、拆解报告：微星100W USB-C快充电源适配器

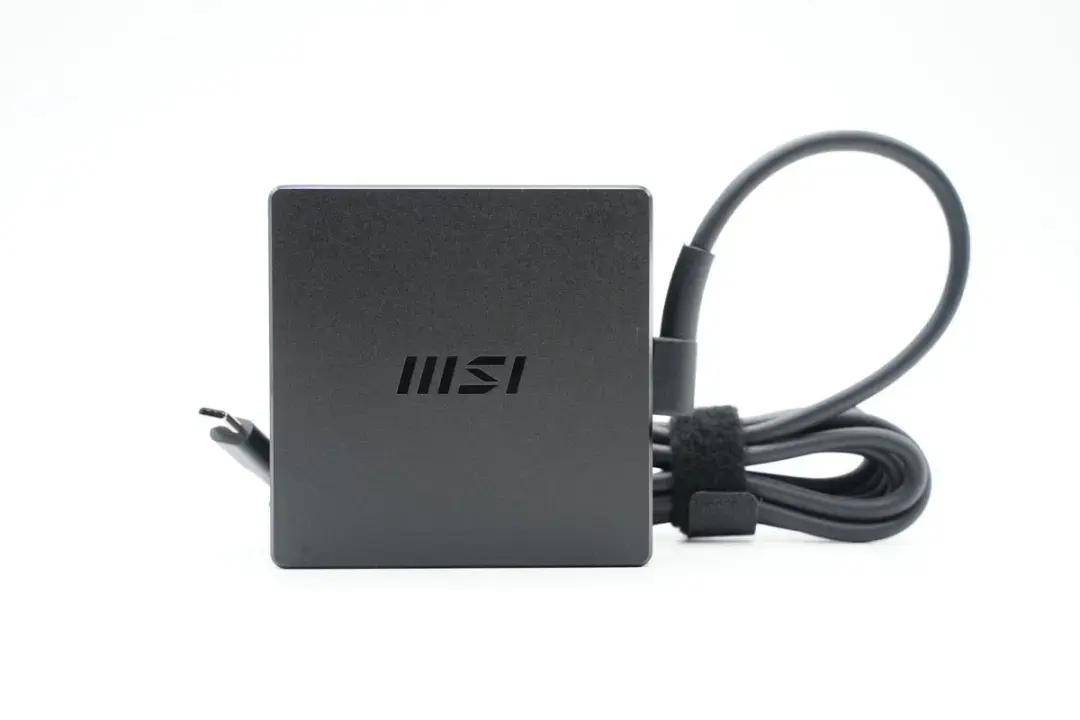

微星140W USB-C快充电源适配器

微星140W电源适配器延续方块机身设计，外壳采用亮面logo和主体磨砂撞色设计，自带1.6米长USB-C输出线。适配器采用可更换电源线设计，可以根据使用场合，更换不同长度的电源线，方便使用，还能接地避免用户触电，大大提升使用体验。适配器支持100-240Vac宽电压输入，支持28V5A输出，最大140W功率满足笔记本供电需求。

内置电容

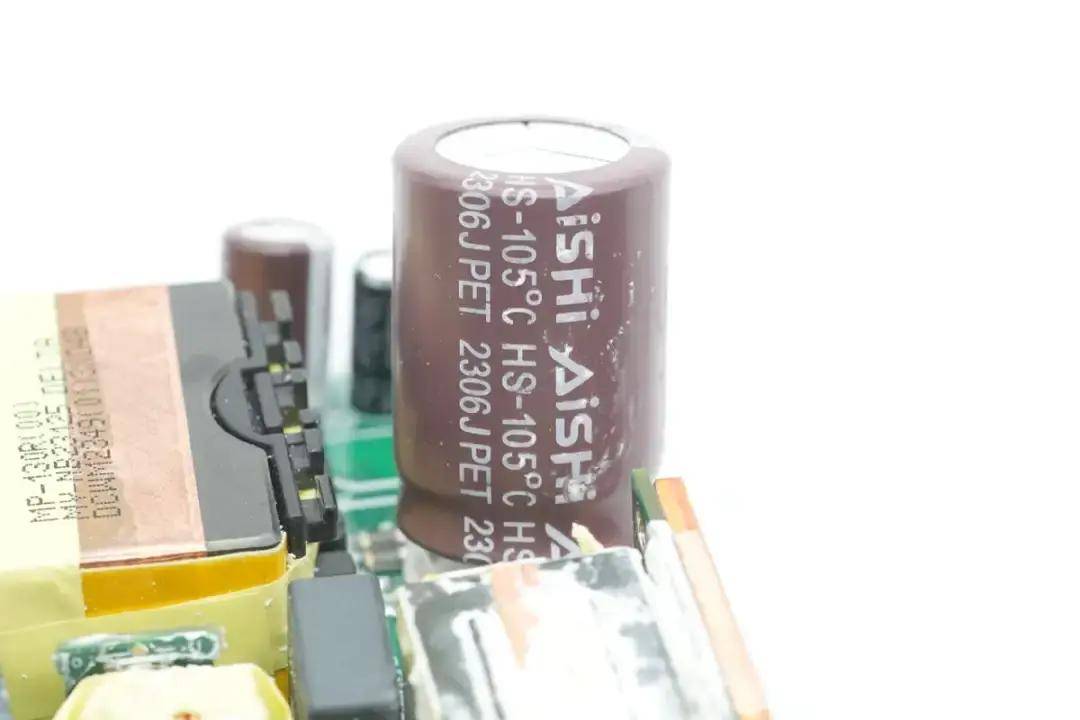

AiSHi艾华450V 100μF

高压滤波电解电容来自AiSHi艾华，规格为450V 100μF。

AiSHi艾华200V 15μF

AiSHi艾华规格为200V 15μF电容。

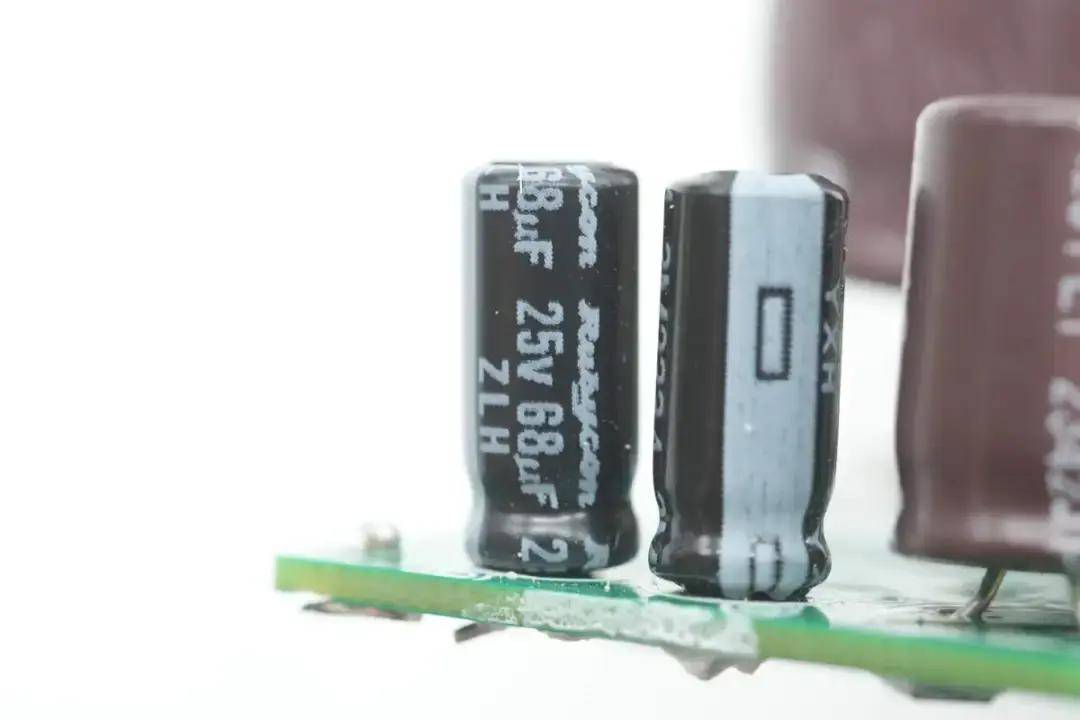

Rubycon红宝石25V 68μF

主控芯片供电电容来自红宝石，规格为25V68μF。

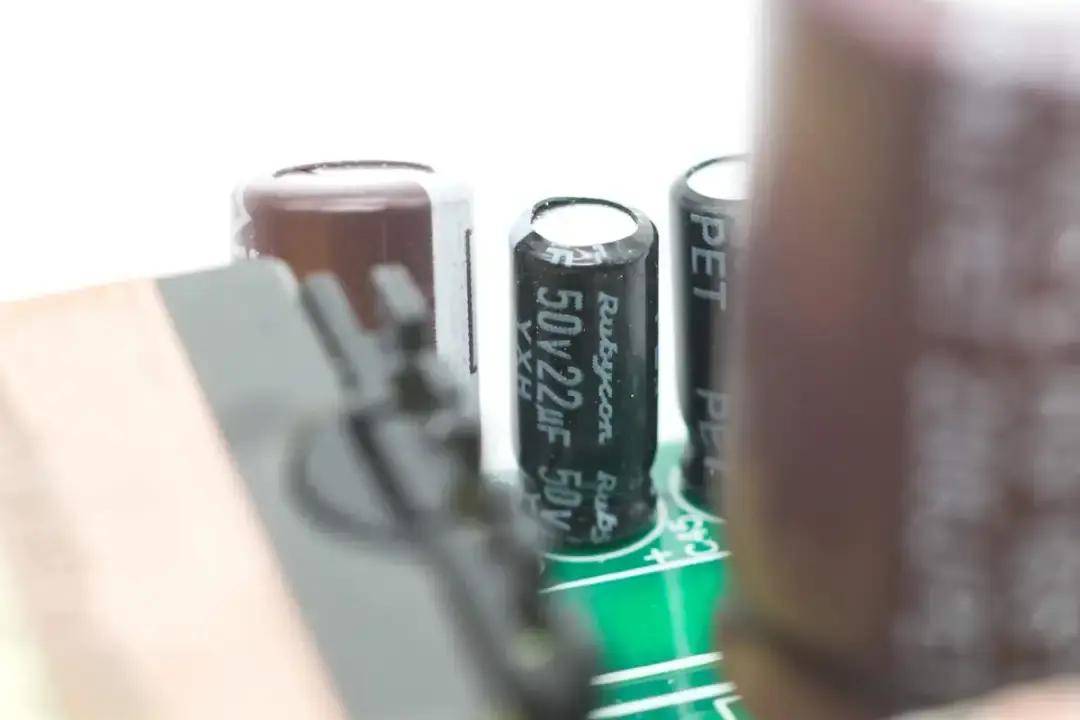

Rubycon红宝石50V 22μF

另一颗也是来自红宝石，规格为50V 22μF。

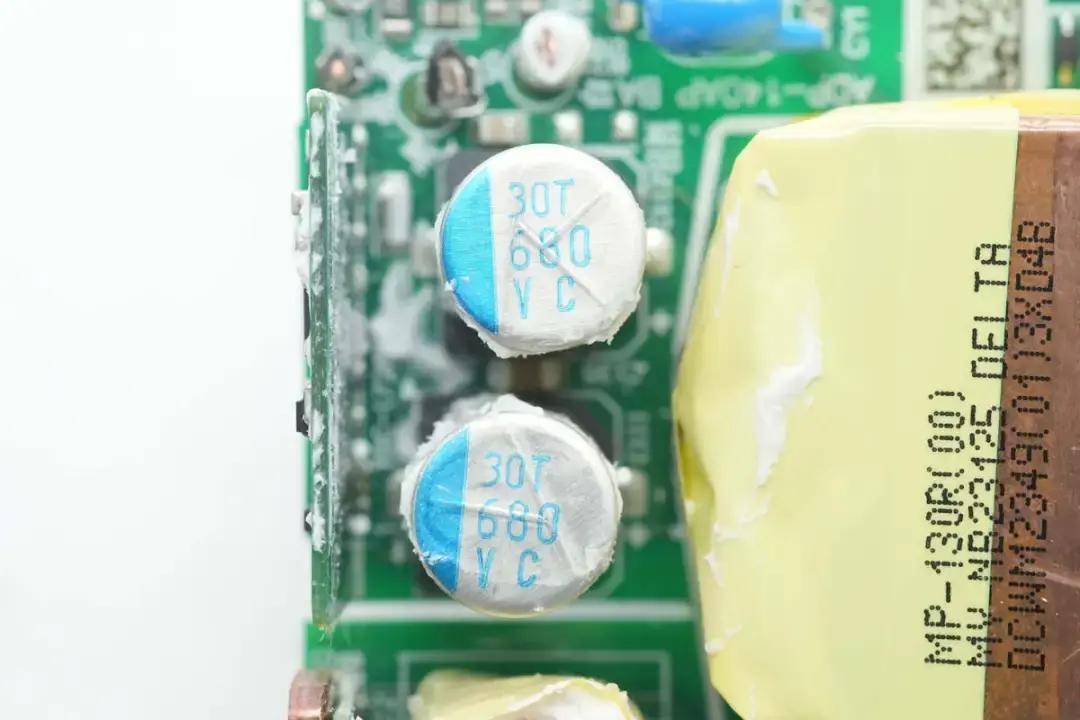

SunCon太阳电子35V 680μF

两颗输出滤波固态电容来自SunCon太阳电子，规格均为35V 680μF。

相关阅读：

1、拆解报告：微星140W USB-C快充电源适配器

充电头网总结

微星笔电适配器在电容选型上展现了对输出功率所需的考量。从90W到140W不同功率适配器中，高压滤波环节普遍选用450V及以上的高耐压电容，输出滤波则根据PD3.0/PD3.1输出电压段的不同分别选择25/35V滤波电容，以满足笔记本快充需求。针对主控芯片供电，微星信赖红宝石、艾华等知名品牌电容。不同品牌电容的组合搭配，体现了微星在性能、成本与适配性间寻求平衡的产品优化策略。
