如何使用VESTA绘制差分电荷密度图？
在材料科学和化学领域，差分电荷密度图（Charge Density Difference, CDD）是一种重要的工具，用于分析电子结构的变化。通过比较不同结构或状态下的电荷密度分布，可以直观地展示电子在不同区域的流动或原子形成分子时的电子密度变化。
差分电荷密度的计算方法
差分电荷密度的计算通常分为以下几个步骤：计算总电荷密度：
使用第一性原理软件（如VASP）计算目标体系的总电荷密度。例如，对于AB体系，可以计算AB的总电荷密度，得到CHGCAR文件。
计算片段电荷密度：
分别计算A和B的电荷密度，得到各自的CHGCAR文件。
计算差分电荷密度：
将A和B的电荷密度相减，得到差分电荷密度。这一步可以通过VASPkit软件完成，输入AB体系及片段的CHGCAR文件，生成CHGDIFF.vasp文件。
可视化差分电荷密度：

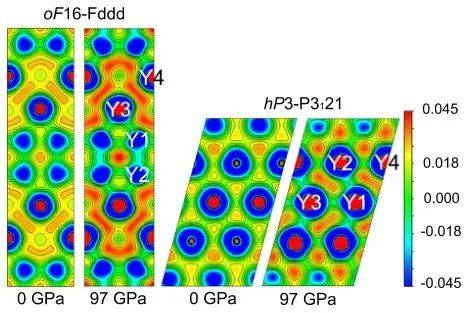

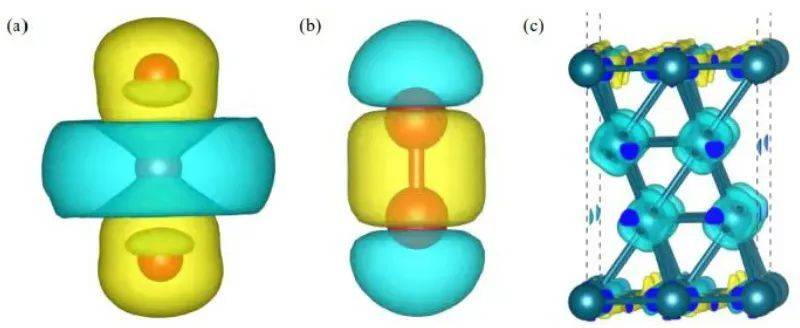

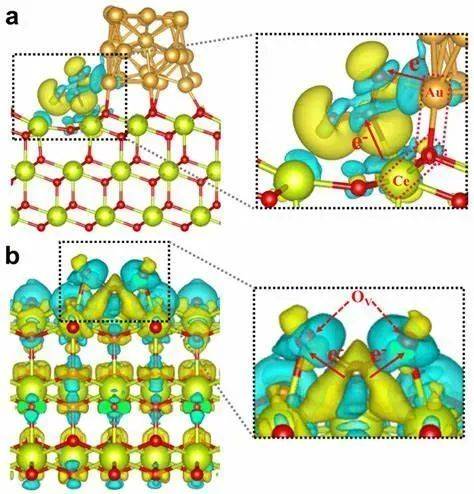

使用VESTA软件打开CHGDIFF.vasp文件，通过调整等值面（Isosurface）的阈值，可以清晰地看到电荷密度的变化区域。青色表示电荷密度减小，黄色表示电荷密度增加。
使用VESTA绘制差分电荷密度图的步骤
导入电荷密度文件：在VESTA中打开AB结构的CHGCAR文件，然后通过菜单栏选择“Edit->Edit Data->Volumetric Data”，点击“Import”导入A的CHGCAR文件。
减去电荷密度：
在弹出的对话框中选择“Subtract from current data”，点击OK，完成减法运算。
重复导入B的电荷密度：重复上述步骤，导入B的CHGCAR文件，得到差分电荷密度图。
调整等值面设置：在VESTA界面中点击“Properties”，在“Isosurfaces”选项中调整“Isosurface level”的值，以突出显示感兴趣的区域。
导出图像：完成可视化后，可以选择保存的图片格式，如PNG或JPEG，以便进一步分析或展示。
常见问题与解决方案
在使用VESTA绘制差分电荷密度图时，可能会遇到一些问题，例如： 电荷密度方向错误：如果理论中某个原子的电荷应该减少，但在图中显示为增加，可能是由于导入的电荷密度文件顺序错误。解决方法是检查导入的电荷密度文件是否正确，确保先导入总电荷密度，再导入片段电荷密度。等值面设置不当：
如果等值面设置不合理，可能导致无法清晰看到电荷密度的变化。解决方法是调整“Isosurface level”的值，以突出显示感兴趣的区域。
图像导出问题：
如果图像导出后无法清晰显示，可能是由于图像分辨率或颜色设置不当。解决方法是调整图像的分辨率和颜色设置，确保图像清晰可辨。
总结
差分电荷密度图是研究材料电子结构的重要工具，通过比较不同结构或状态下的电荷密度分布，可以直观地展示电子在不同区域的流动。使用VASP和VESTA软件，可以高效地完成差分电荷密度的计算与可视化。通过调整等值面设置和图像导出参数，可以进一步优化图像质量，便于进一步分析和展示。希望以上内容对您有所帮助！
