在电子元器件领域,电容器的选择往往决定着电路设计的成败。皇冠铝电解电容与薄膜电容作为两类主流产品,各自在特定应用场景中展现出独特优势。本文将深入剖析两者的技术特性、性能差异及适用领域,为工程师提供精准选型参考。

**一、材料结构与工作原理的本质差异**

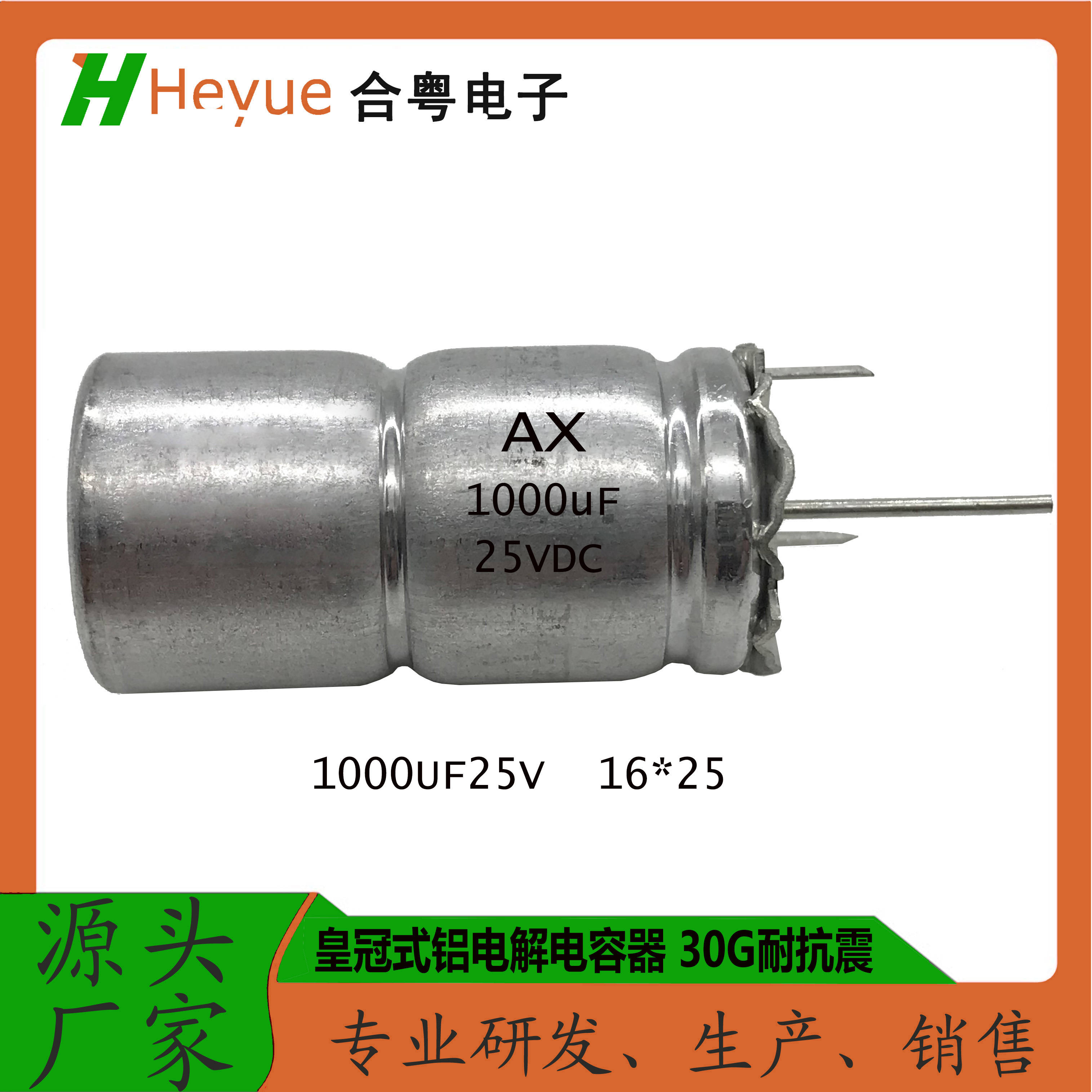

铝电解电容以高纯度铝箔为阳极,通过电化学蚀刻形成多孔结构,使有效表面积扩大数十倍,再经氧化生成介电层(Al₂O₃)。其阴极采用电解液或导电高分子材料,这种结构使其在单位体积内能存储更多电荷。以松下EEU-FR系列为例,1000μF/25V规格的直径仅8mm,高度12mm,体积效率远超同类薄膜电容。
薄膜电容则采用高分子聚合物(如聚丙烯、聚酯)作为介质,金属层通过真空蒸镀工艺附着在薄膜表面。这种对称结构使其具备双向导电特性,且介质损耗极低。以TDK的B32678系列为例,1μF/630V电容的损耗角正切值低至0.0005,远优于铝电解的0.1-0.2范围。
**二、关键性能参数对比**
1. **容量密度与电压范围**
铝电解电容在低压大容量领域占据绝对优势,工业级产品可达100,000μF/450V,特别适用于电源滤波场景。而薄膜电容通常限于100μF以下,但高压型号可达10kV以上,如西门子B2566系列就有8kV/0.47μF规格,在X光机等高压设备中不可替代。
2. **频率响应特性**
薄膜电容的ESR(等效串联电阻)在1kHz下普遍低于10mΩ,且随频率变化平稳。测试数据显示,WIMA MKP10系列在100kHz时容量保持率仍达98%,而同尺寸铝电解电容在20kHz以上容量即衰减30%。这使得薄膜电容成为高频开关电源谐振电路的理想选择。
3. **温度稳定性对比**
采用新型导电高分子技术的铝电解电容(如尼吉康PS系列)已将工作温度上限提升至150℃,但容量仍会随温度波动±15%。相比之下,聚丙烯薄膜电容在-55℃~+105℃范围内的容量变化不超过±2%,航天级产品更采用聚酰亚胺介质实现200℃稳定工作。
4. **寿命预测模型**
铝电解电容寿命公式为Lx=L0×2^(T0-Tx)/10×1.5^(V0-Vx)/V0,其中温度每降10℃寿命翻倍。工业级产品在105℃下通常标称2000-8000小时。而薄膜电容的加速老化试验表明,在额定条件下其MTBF可达50万小时以上,如EPCOS B32672系列设计寿命超过25年。
**三、典型应用场景深度解析**
1. **新能源逆变器设计**
光伏逆变器的DC-Link电容需要承受600V以上母线电压和20kHz以上纹波电流。三菱电机实测数据显示,采用MKP薄膜电容的方案比铝电解方案纹波电流耐受能力提升3倍,系统寿命延长5年。但铝电解电容在组串式逆变器前级MPPT电路中,凭借大容量优势仍占据70%市场份额。
2. **汽车电子应用**
电动汽车电机控制器的工作环境温度可达125℃,传统铝电解面临挑战。特斯拉Model 3率先在OBC模块采用混合方案:输入滤波使用Nichicon UHW系列高分子铝电解(125℃/5000h),而谐振电路则采用AVX FFB薄膜电容阵列。这种组合使功率密度提升15%,故障率下降40%。
3. **工业变频器选型**
ABB ACS880系列变频器对比测试表明:在400V/55kW系统中,全薄膜电容方案虽然初始成本高30%,但5年维护成本降低60%。关键发现是薄膜电容的dv/dt耐受能力达5000V/μs,有效抑制IGBT开关导致的电压尖峰。
**四、前沿技术突破方向**
1. **混合型超级电容**
日本贵弥功开发的混合电容结合铝电解的高容量和双电层电容的高功率特性,如DGH系列实现1000μF/100V容量下ESR仅8mΩ,已应用于5G基站瞬态响应电路。
2. **纳米复合薄膜技术**
TDK最新CeraFilm电容通过在聚丙烯薄膜中掺杂TiO₂纳米颗粒,使介电常数从2.2提升至8.5,相同体积下容量增加近3倍,且保持损耗角正切<0.001。
3. **固态铝电解演进**
松下SP-Cap系列采用三维多孔碳阴极替代传统电解液,ESR低至3mΩ,纹波电流能力达同尺寸液态产品的3倍,已批量用于高端显卡供电模块。
**五、选型决策树模型**
建议工程师按照以下流程决策:
1. 工作电压>450V?→优先薄膜电容
2. 容量需求>100μF?→评估铝电解方案
3. 环境温度>105℃?→选择高温薄膜或固态铝电解
4. 纹波频率>50kHz?→必须使用薄膜电容
5. 预期寿命>10年?→薄膜电容性价比更优
在医疗核磁共振设备的梯度放大器等特殊场景,需要同时满足大容量(>1mF)、高电压(>2000V)和高频特性,目前唯一解决方案是采用多级复合结构:铝电解承担储能,薄膜电容处理高频分量,这种混合拓扑结构能使系统带宽提升20dB以上。
随着宽禁带半导体器件的普及,电力电子系统对电容器的高频、高温性能要求将持续升级。材料学界正在探索基于氮化硼纳米片的下一代介电材料,实验室样品已实现介电强度800V/μm、损耗角0.0001的突破性指标,这或将重塑未来电容技术格局。
